Installazione e Configurazione di Lightsquid su pFsense per il monitoraggio del Proxy Squid

da | Lug 27, 2022

LightSquid fornisce un metodo semplice e gratuito per monitorare l’utilizzo di Internet sulla rete. LightSquid è un analizzatore di log Squid che funziona su pfSense.

Analizzando i log di accesso proxy, il pacchetto è in grado di produrre report basati sul Web che descrivono in dettaglio gli URL a cui accede ciascun utente sulla rete.

PREREQUISITI

Per poter installare Lightsquid è necessario avere un server con pfsense installato e squid installato e configurato.

INSTALLAZIONE DI LIGHTSQUID

Aprire il menù Systems -> Package Manager

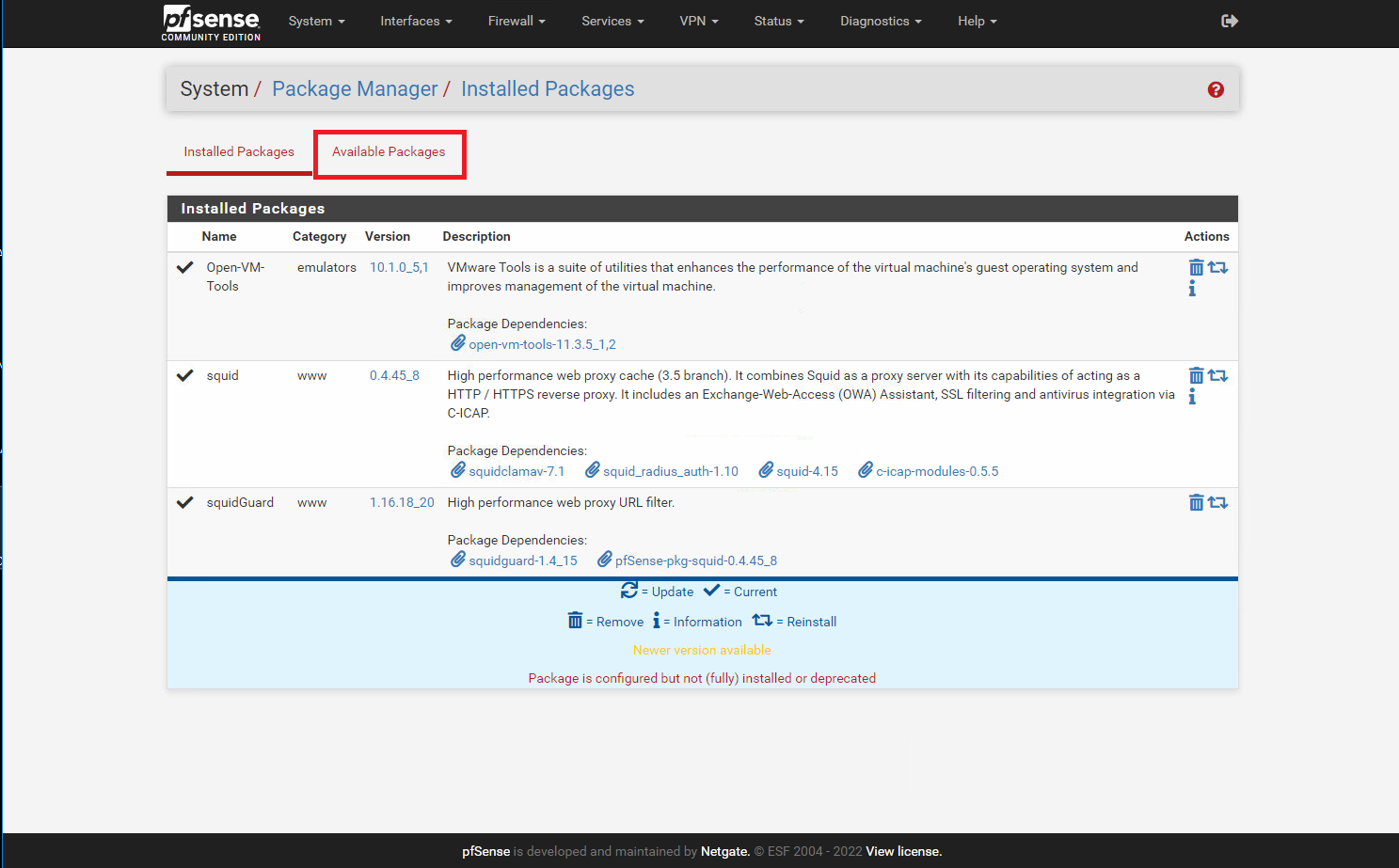

Cliccare su Available Packages

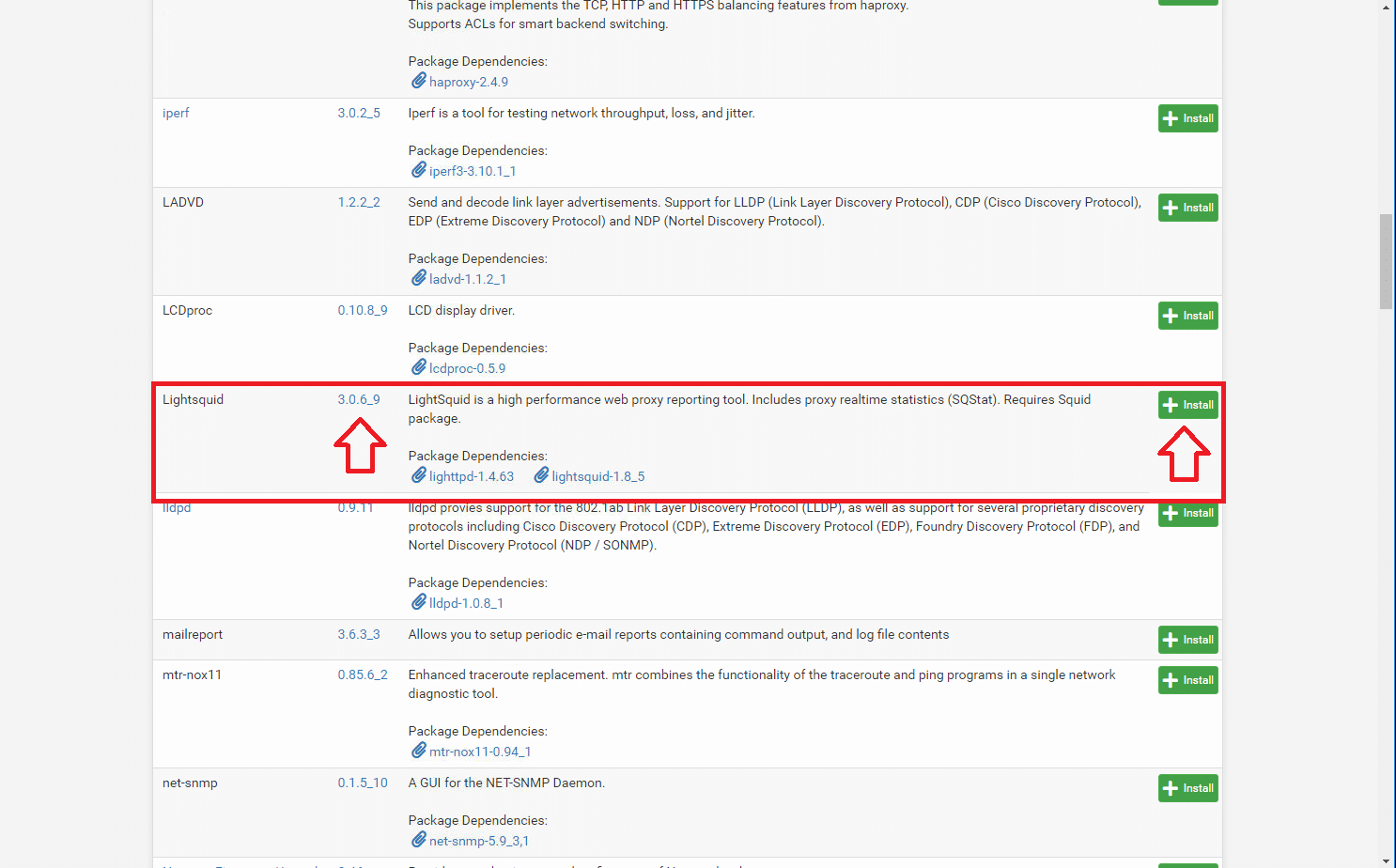

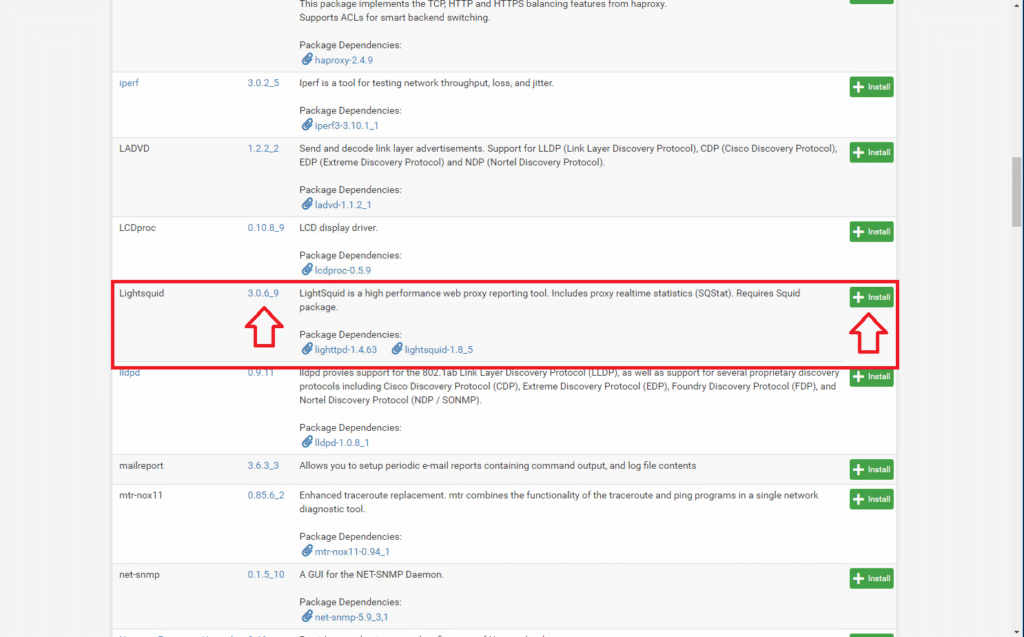

Individuare il pacchetto di installazione di Lightsquid

ATTENZIONE: al momento della stesura del seguente tutorial la versione scaricabile di Lightsquid è la 3.0.6_9

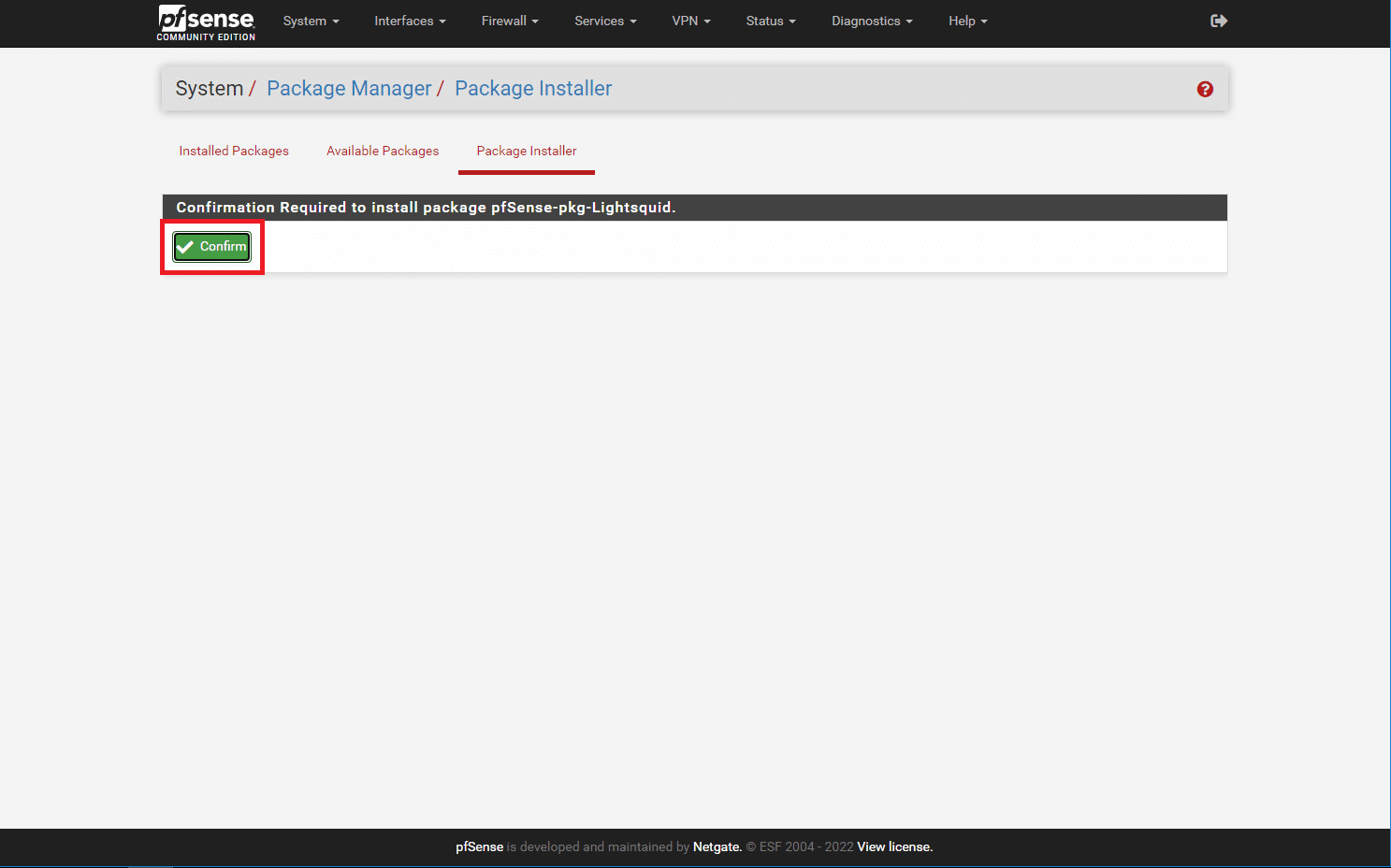

Cliccare Confirm

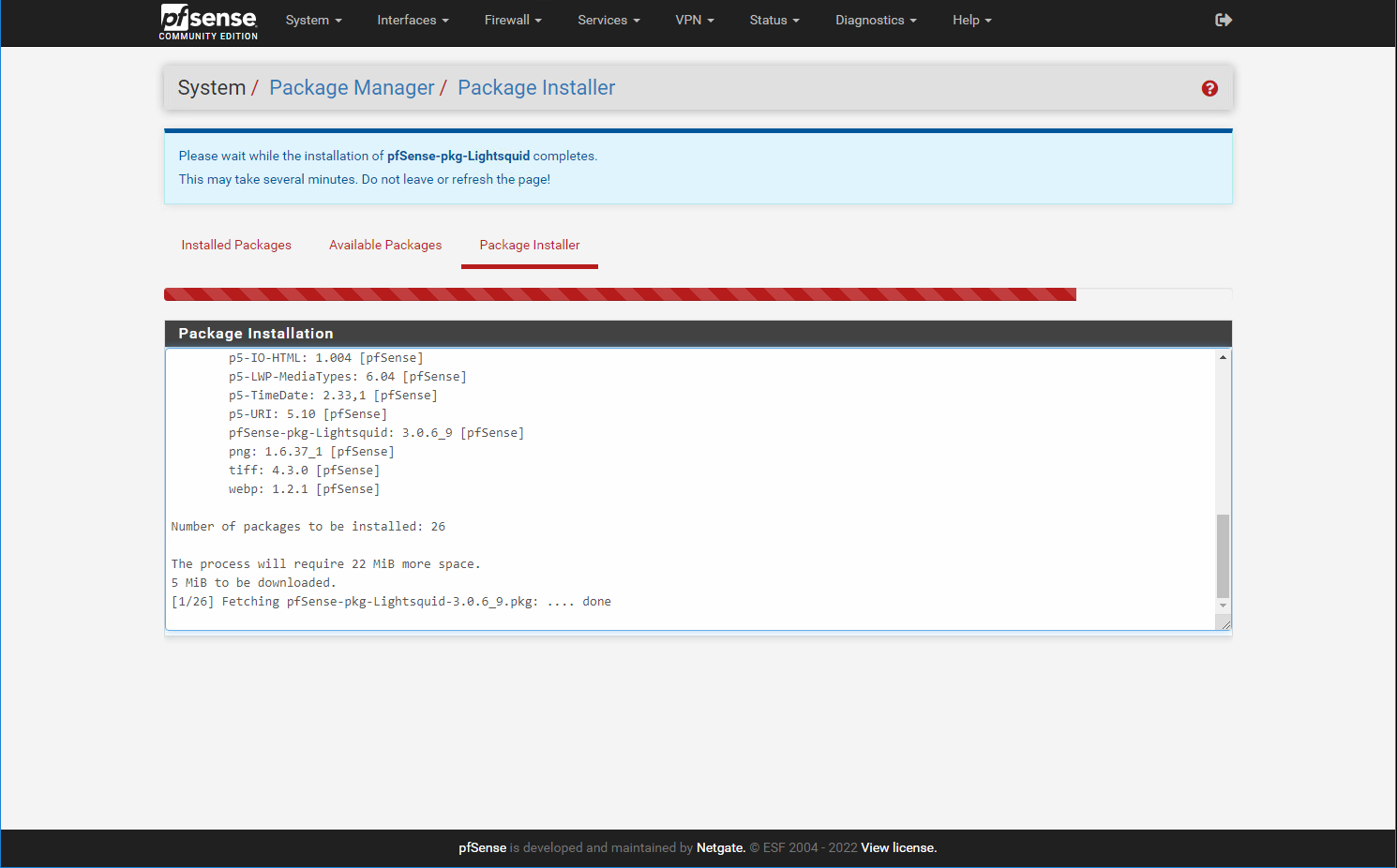

Attendere qualche secondo

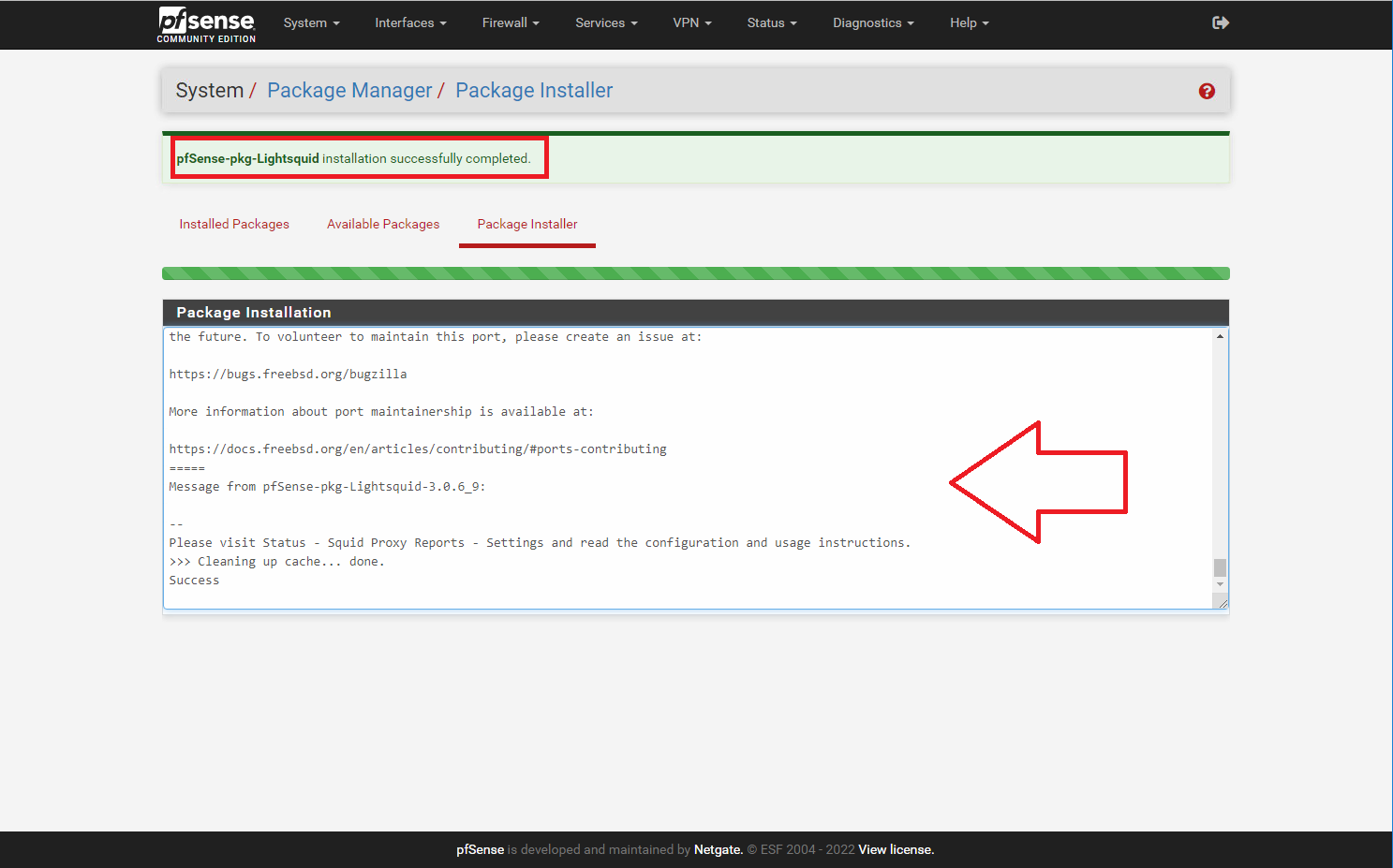

Se è andato tutto a buon fine dovremmo vedere una schermata come quella sovrastante

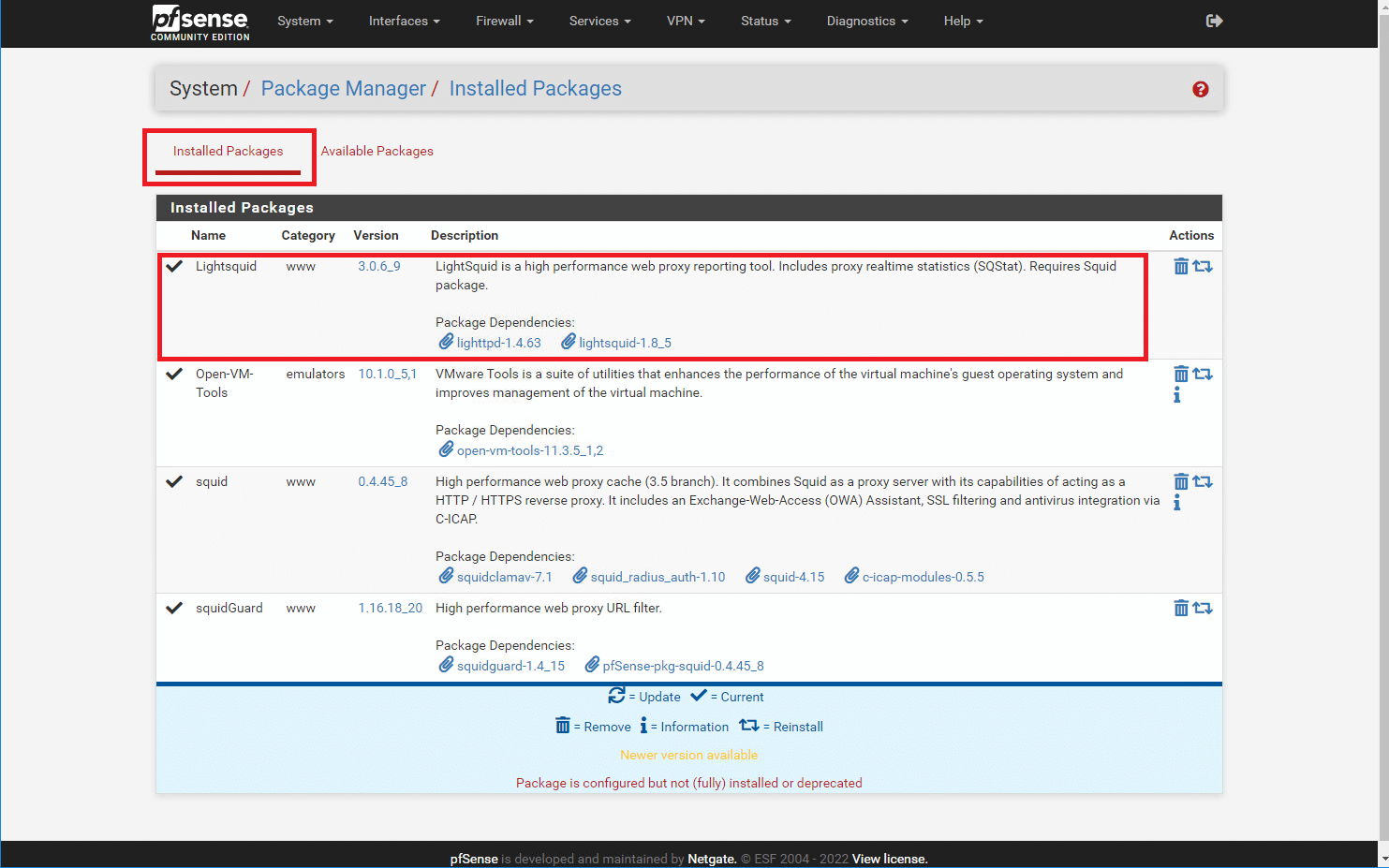

Cliccare su Installed Packages per verificare che Lightsquid compaia tra i pacchetti installati

PRE-CONFIGURAZIONE DI LIGHTSQUID

Prima di procedere alla configurazione di Lightsquid eseguire le seguenti attività.

1) Abilitare e configurare la registrazione Squid

Aprire il menù Services quindi selezionare Squid Proxy Server

Posizionarsi nella sezione General

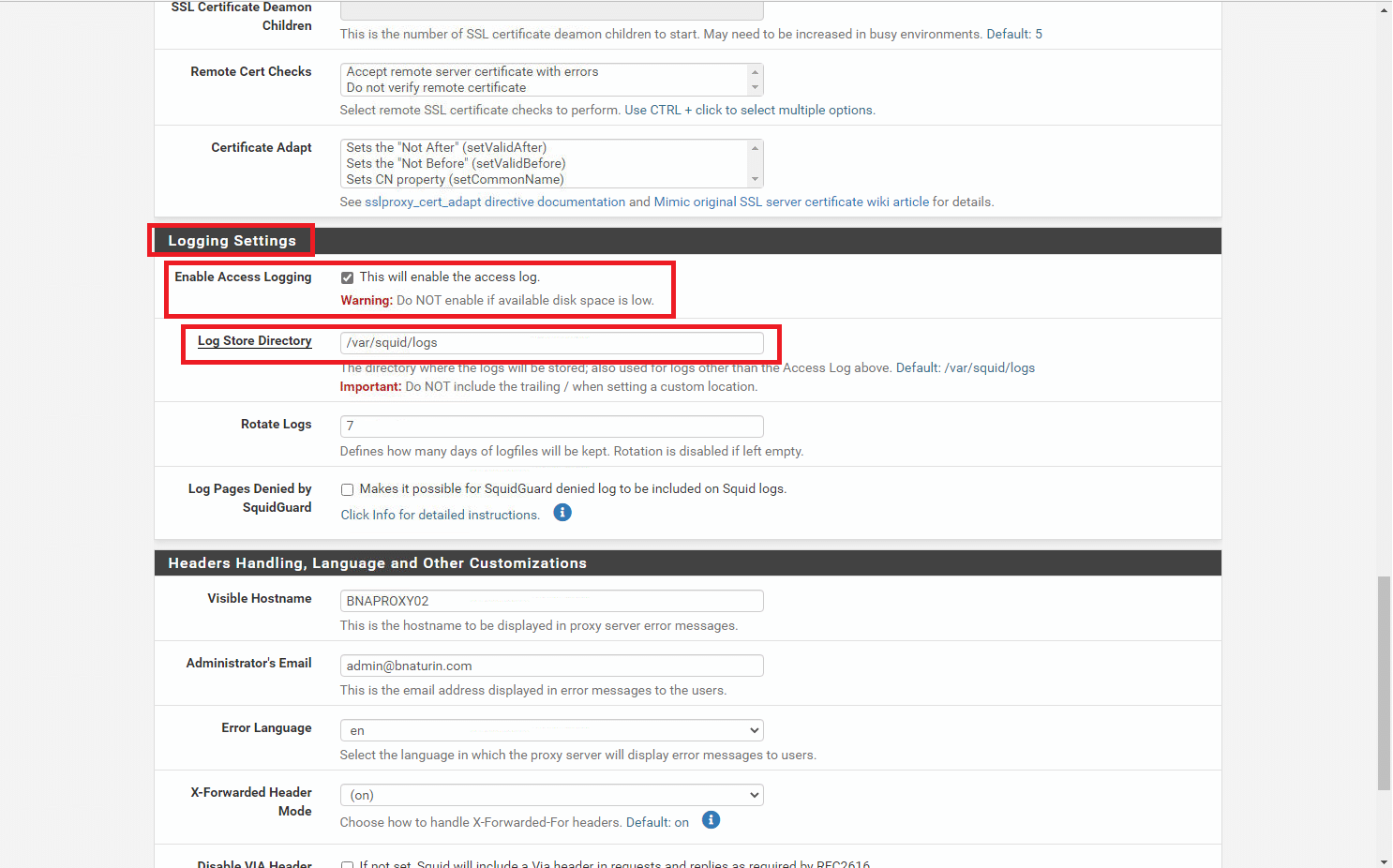

Individuare l’impostazione Logging Settings quindi selezionare Enable Access Logging

NOTA BENE: è consigliato lasciare la cartella di Default dove archiviare i log e quindi /var/squid/logs

Cliccare Save al fondo della pagina

2) Configurare le interfacce Proxy

ATTENZIONE: da impostare SOLO se Squid NON è impostato come proxy trasparente

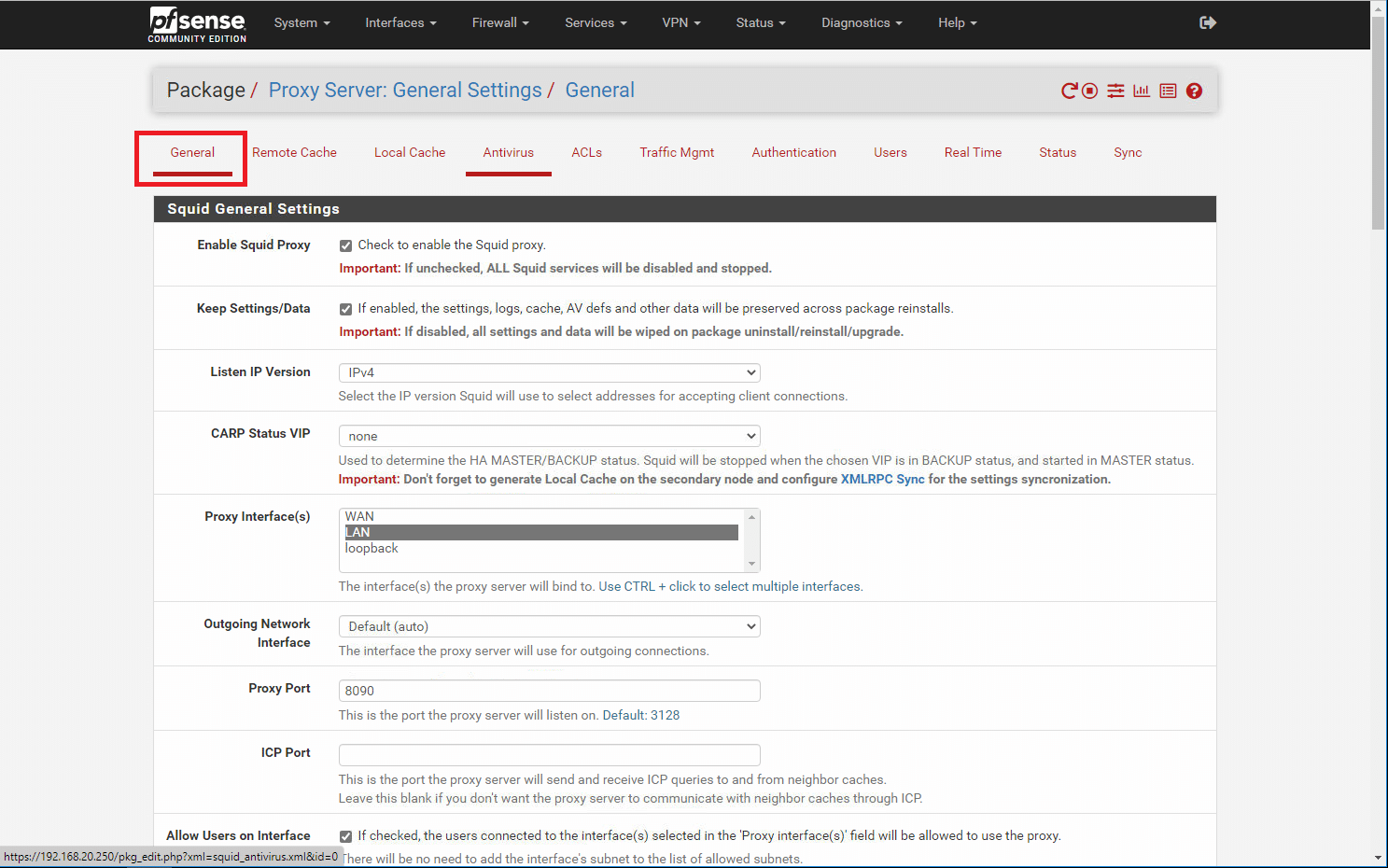

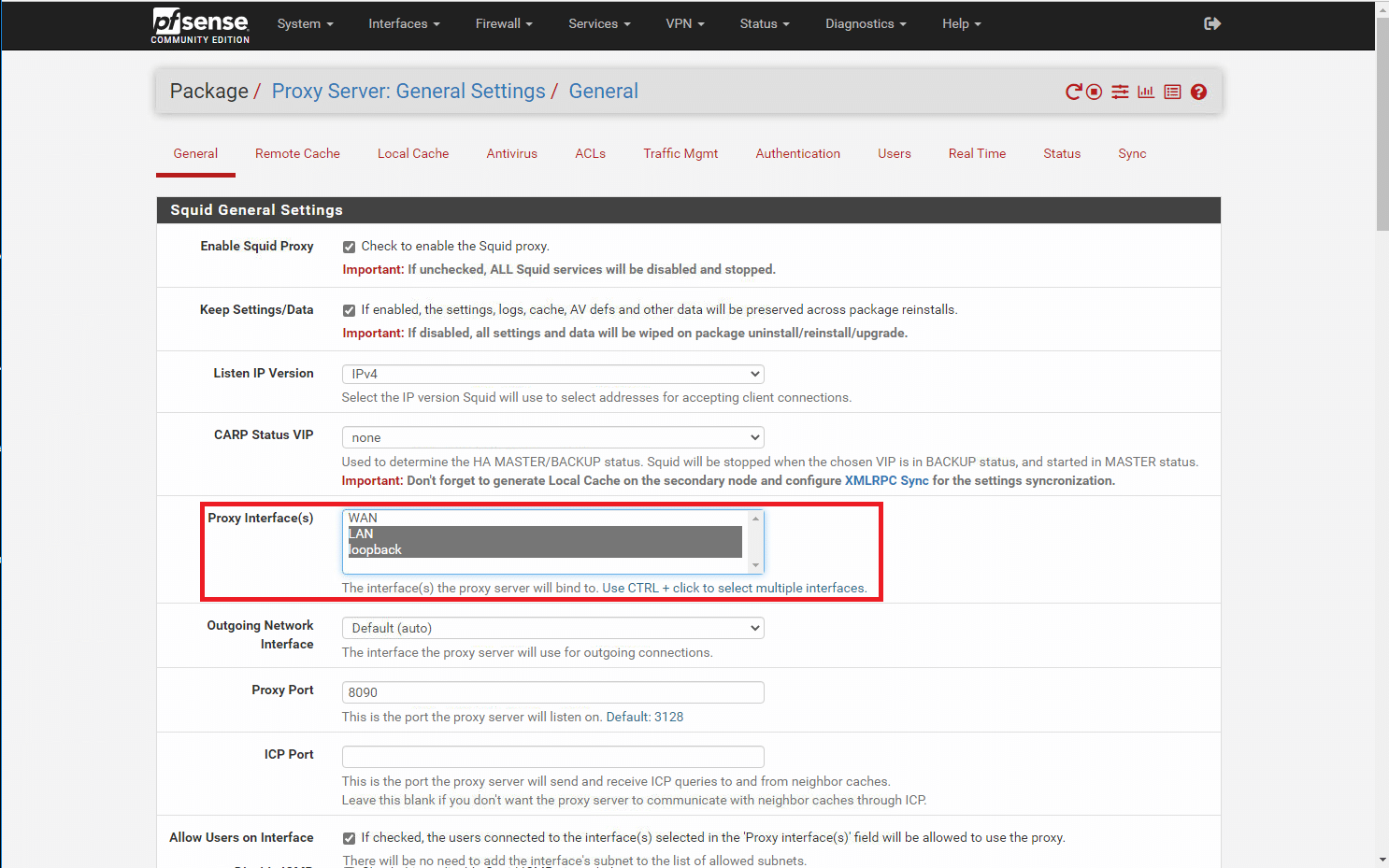

Sempre all’interno della pagina General sotto Squid General Settings posizionarsi in corrispondenza di Proxy Interfaces

Includere oltre all’interfaccia LAN anche l’interfaccia di Loopback come mostrato nell’immagine sovrastante.

ATTENZIONE: Questa configurazione è necessaria per il funzionamento di sqstat.

Cliccare Save al fondo della pagina

CONFIGURAZIONE DI LIGHTSQUID

A questo punto procedere alla configurazione di Lightsquid

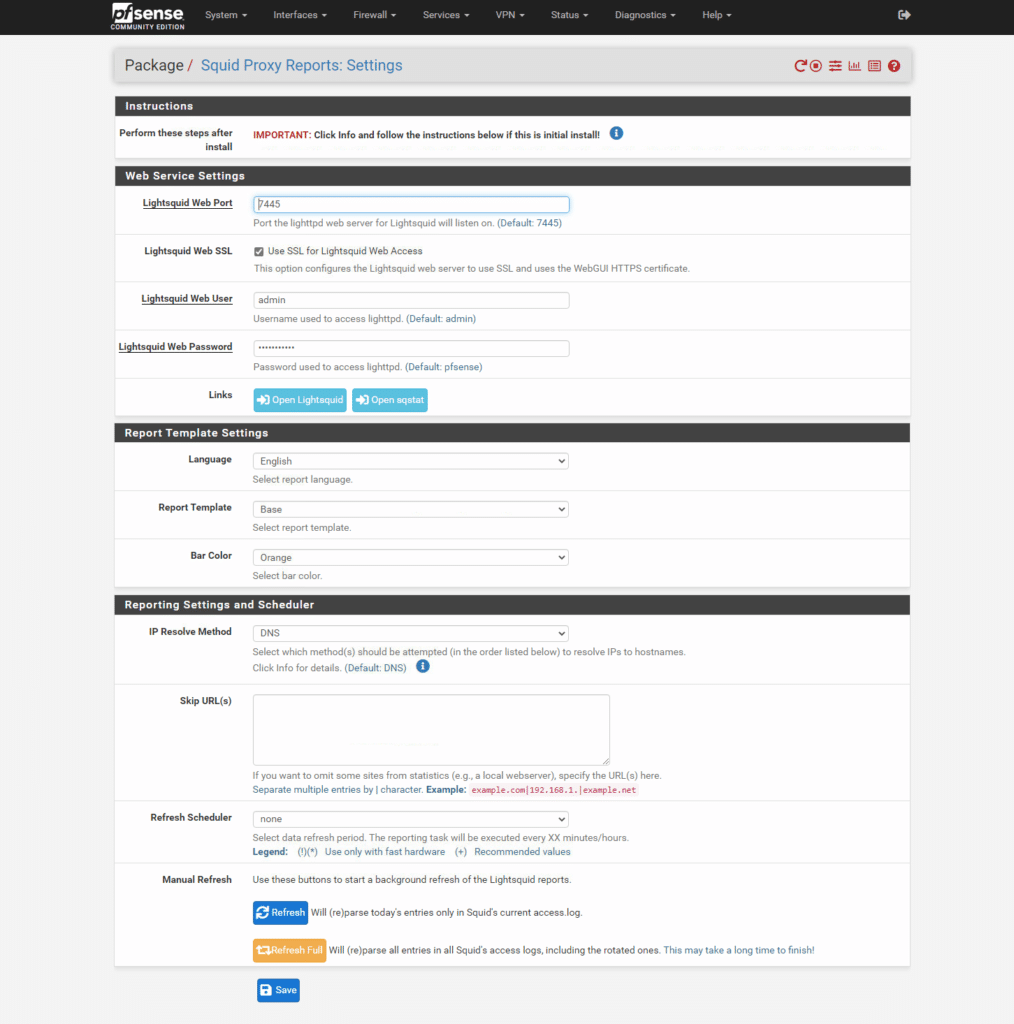

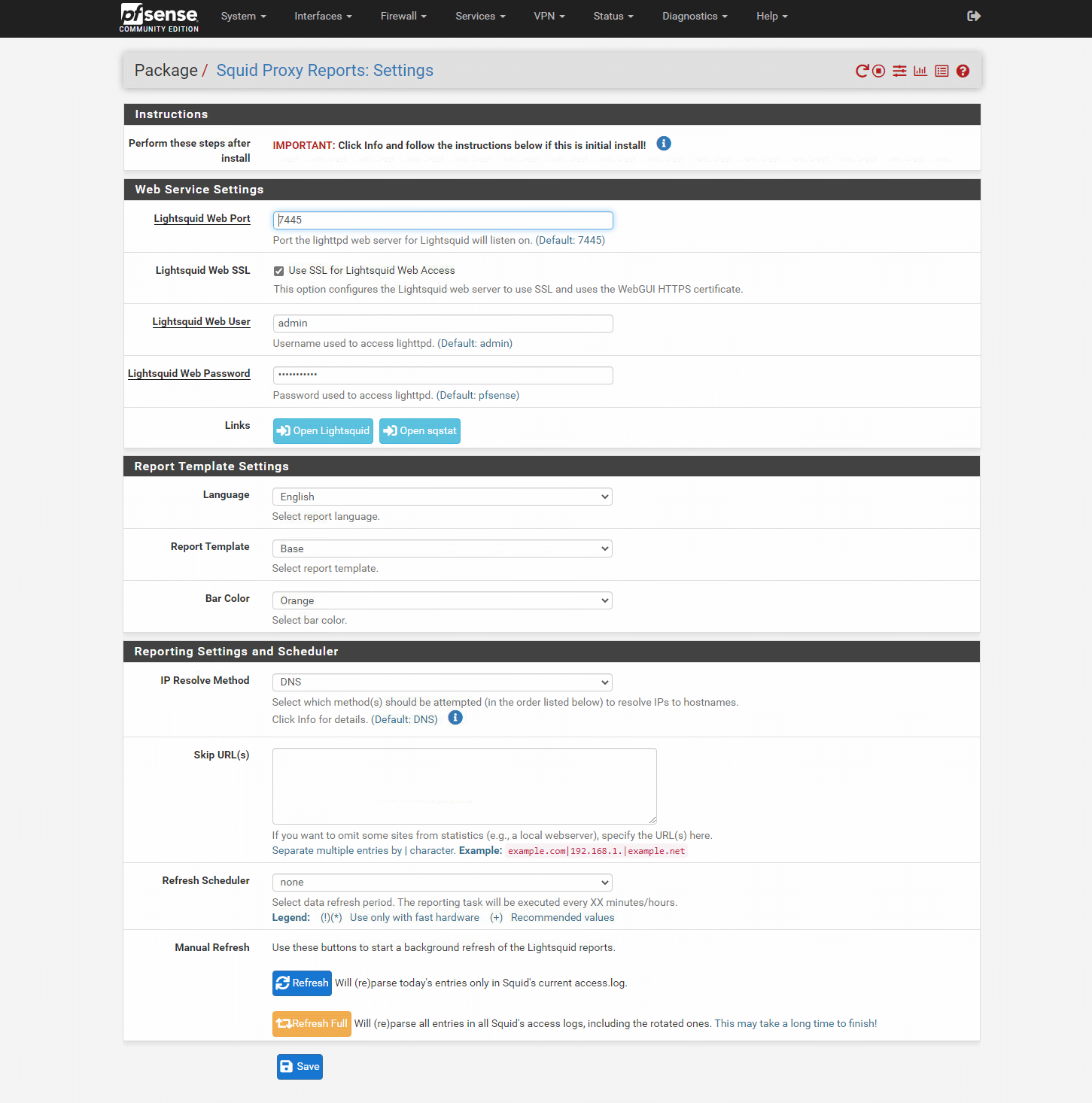

Dal menù Status selezionare Squid Proxy Reports

WEB SERVCIES SETTINGS: Qui è possibile modificare la web port, se utilizzare SSL e le credenziali di acesso.

REPORT TEMPLATE SETTINGS: Qui è possibile configurare la lingua, la tipologia di report e il colore delle barre

REPORTING SETTINGS AND SCHEDULER: In questa sezione è possibile configurare il metodo di risoluzione, il tempo di refresh del report ed è possibile fare un Manual Refresh parziale e completo

ATTENZIONE: consiglio di impostare un refresh scheduler di 60 minuti

Cliccare su Save per salvare le impostazioni

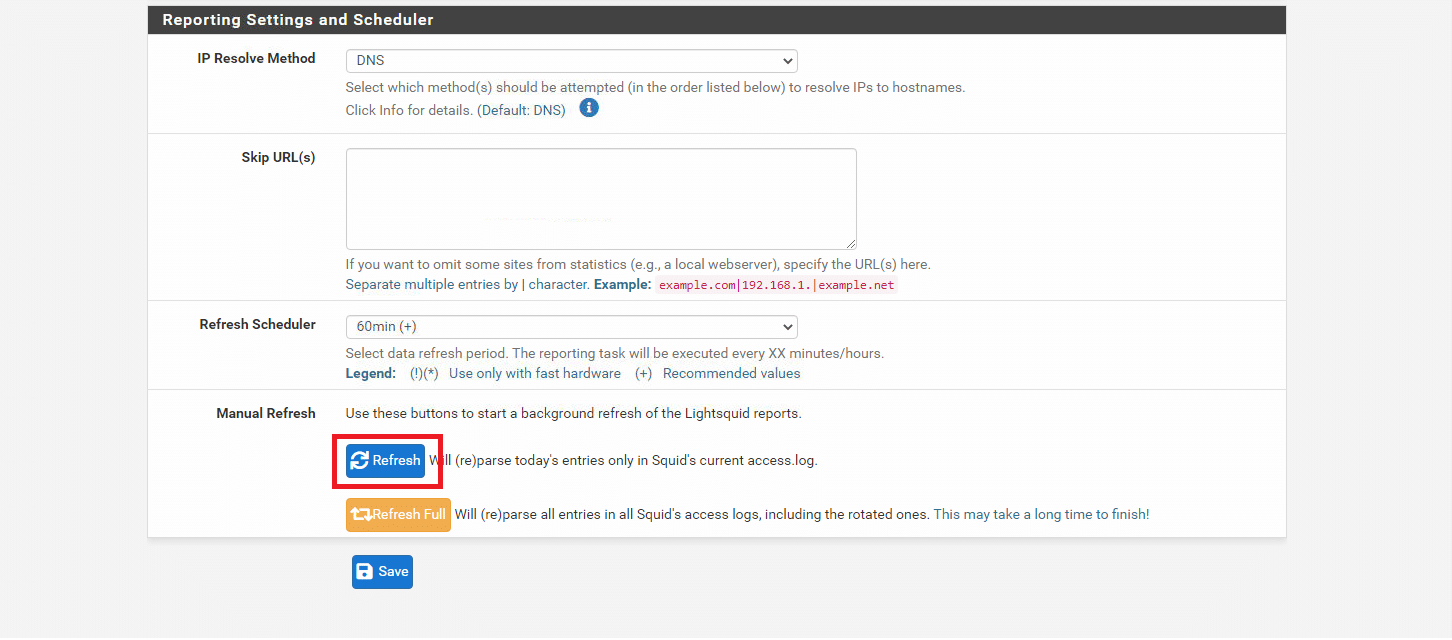

Posizionarsi quindi al fondo della pagine web e nella sezione Manual Refresh come mostrato nell’immagine sovrastante

NOTA BENE: Attendere qualche secondo fino al termine della creazione del report

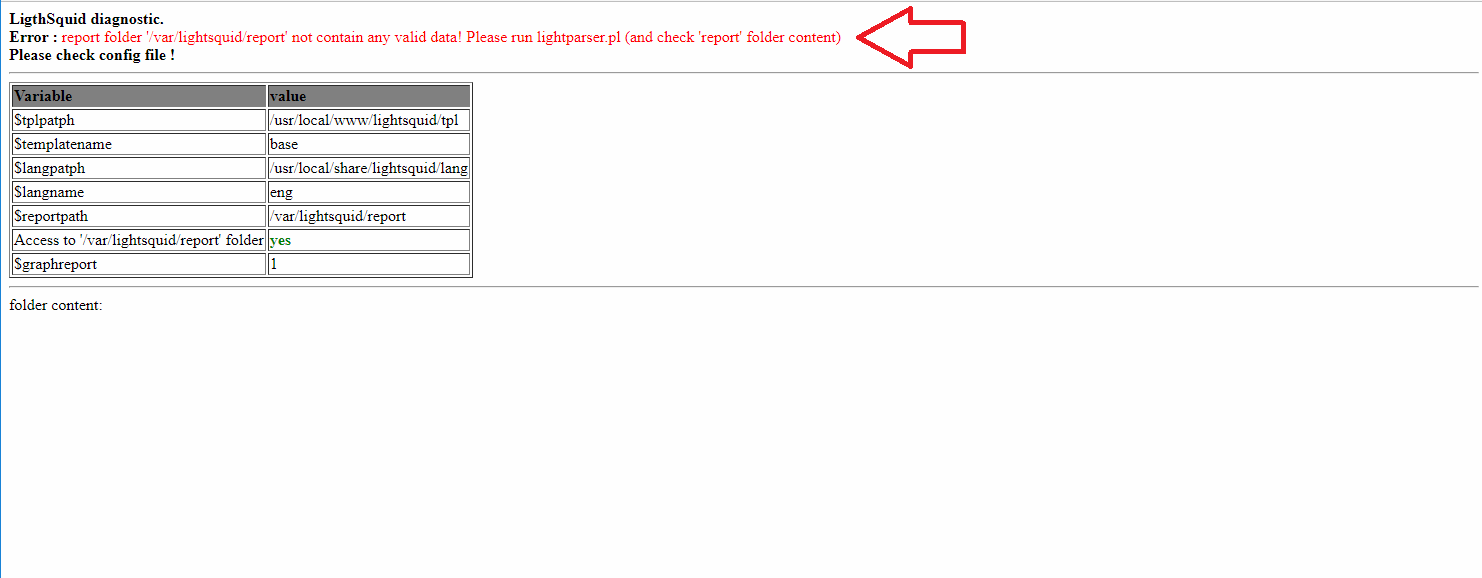

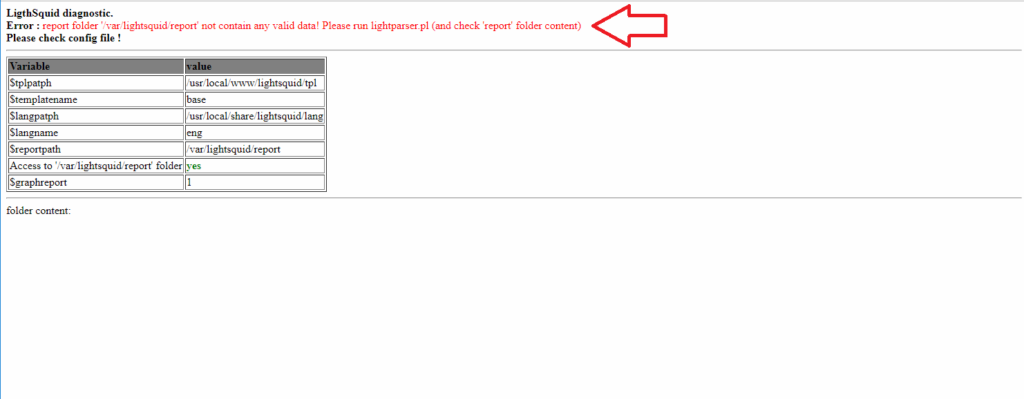

ATTENZIONE: se si salta quest’ultimo passaggio (Manual Refresh iniziale) cliccando sul pulsante OpenLightsquid potremmo visualizzare questo errore

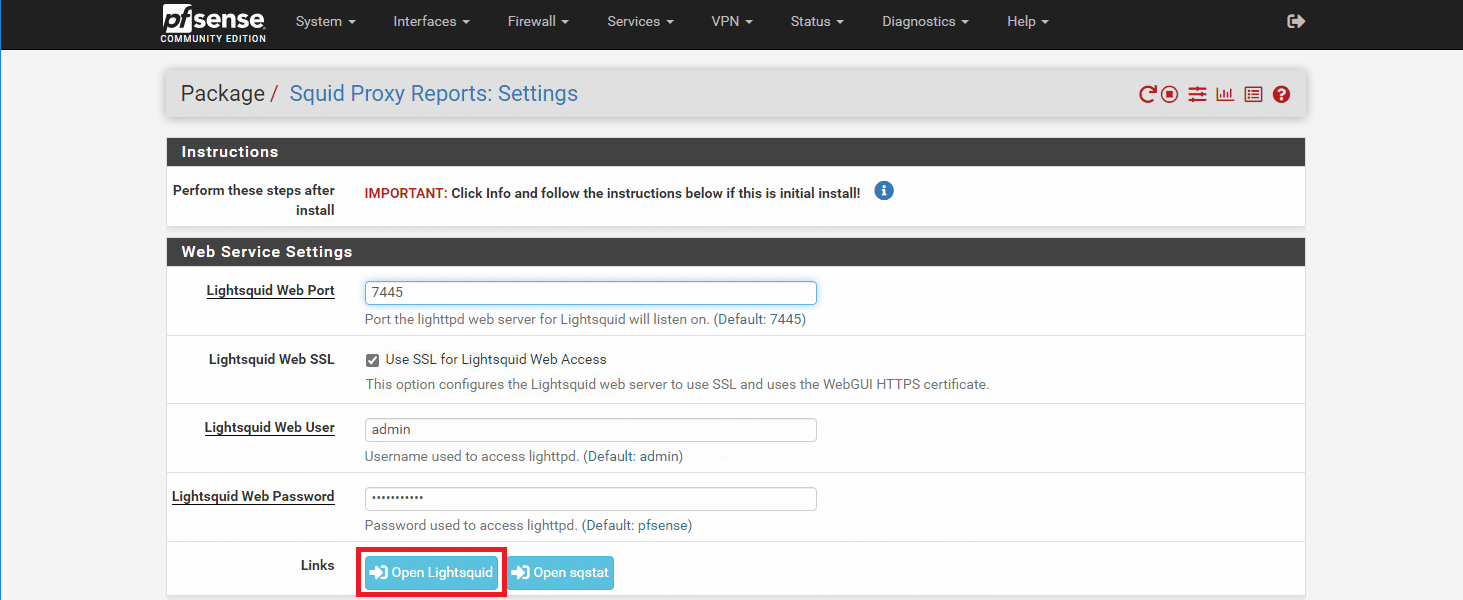

Dalla pagina di Squid Proxy Reports cliccare Open Lightsquid quindi inserire le credenziali salvate in precedenza

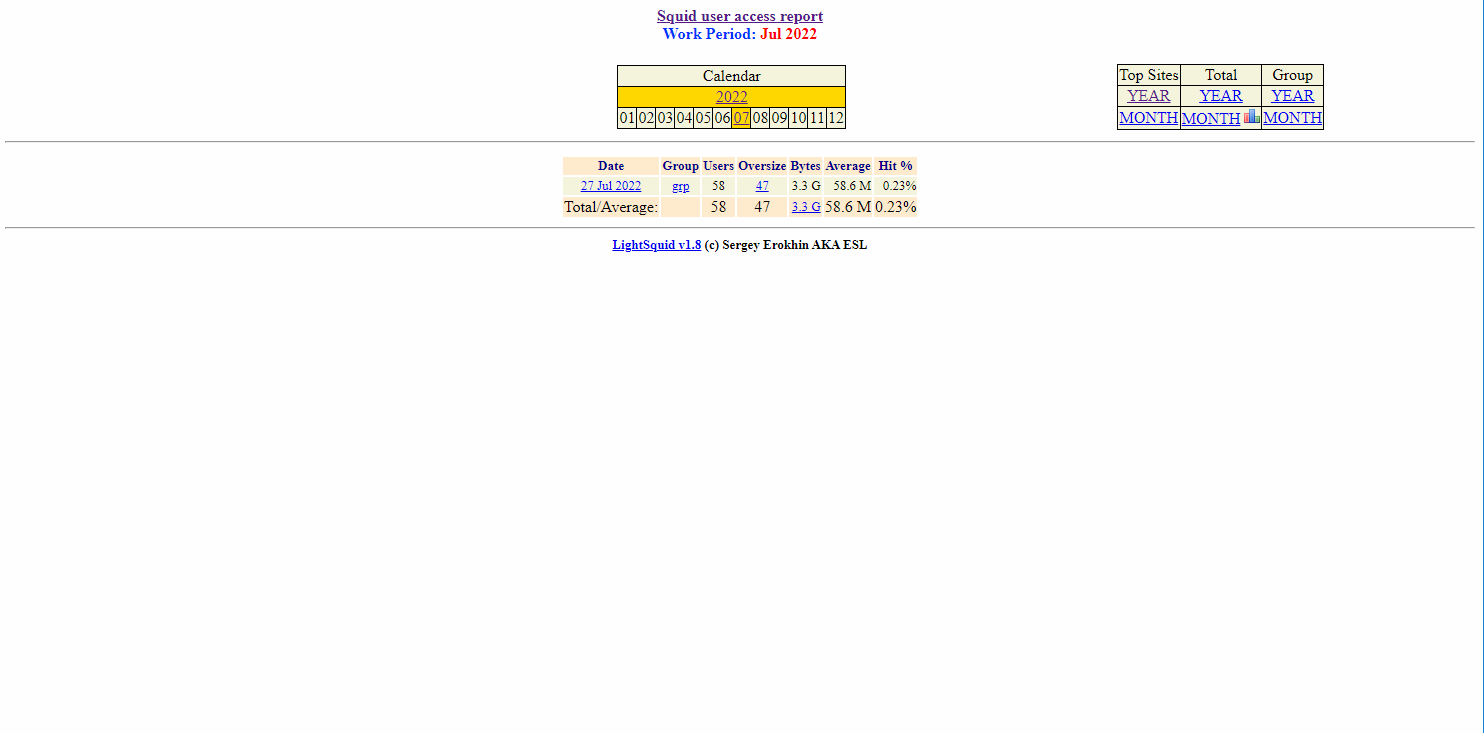

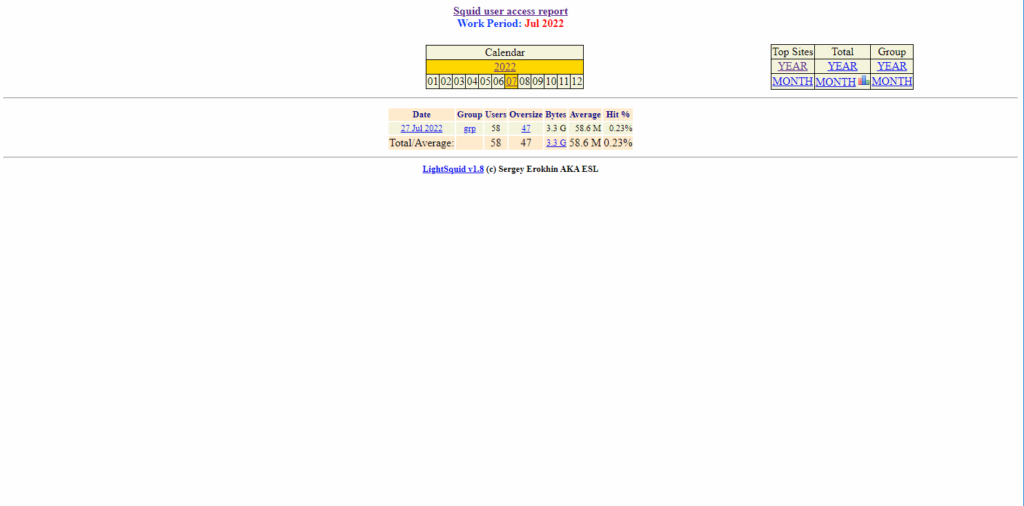

Se abbiamo fatto tutto correttamante dovremmo vedere un sito web come quello mostrato nell’immagine sovrastante

Tramite questo portale è possibile visualizzare:

Top Sites visualizzati nell’ultimo mese e nell’ultimo anno
Il grafico con i relativi dati delle connessioni via Proxy nell’ultimo mese e nell’ultimo anno
Il totale dei giga di traffico fatti dai client

ATTENZIONE: i dati verranno aggiornati in base al valore inserito nella scheda Reporting Settings and Scheduler configurato in precedenza.

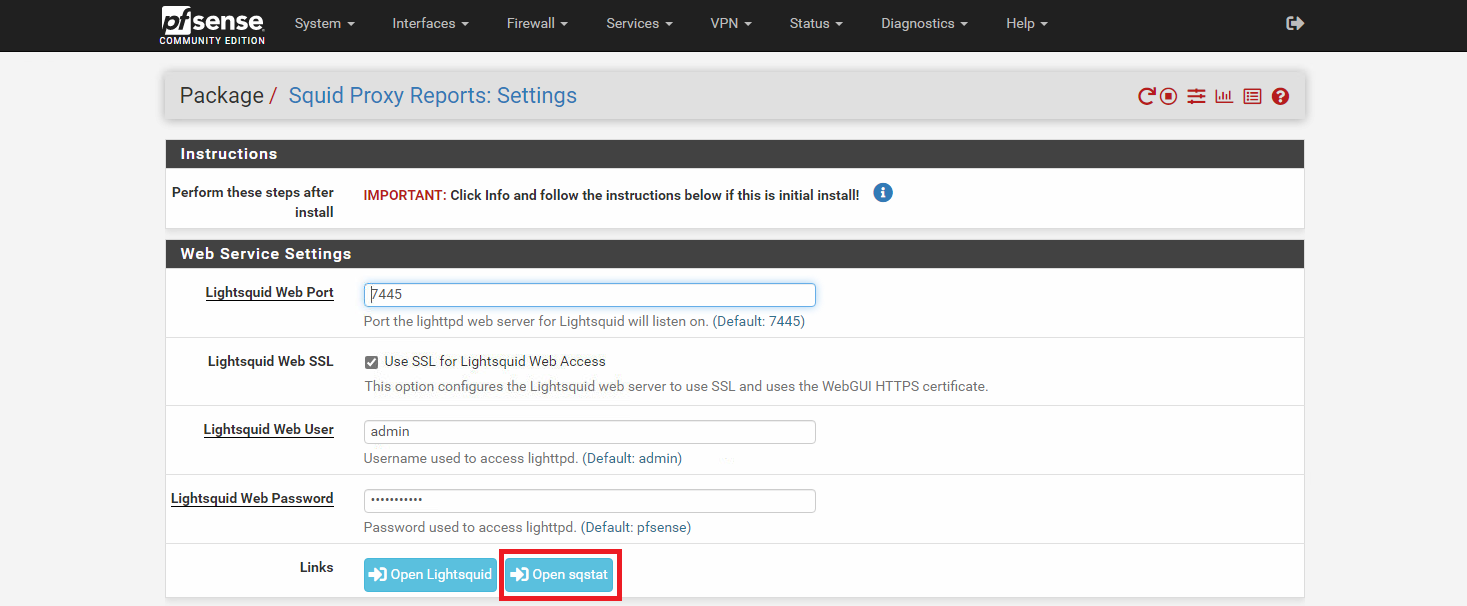

Dalla pagina di Squid Proxy Reports cliccare Open sqstat quindi inserire le credenziali salvate in precedenza

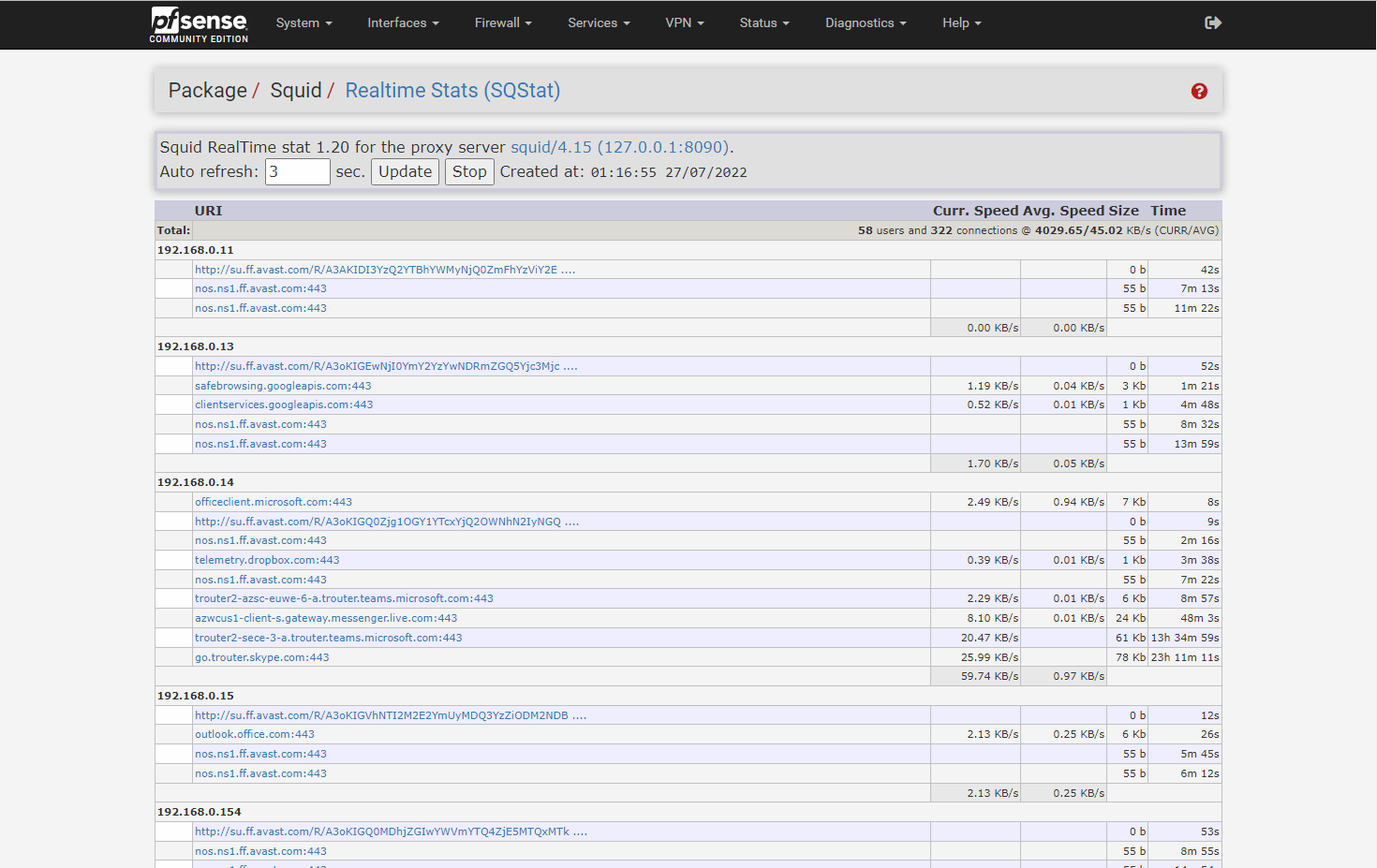

Da questo portale è possibile visualizzare in real time le statistiche relative alle connessioni sullo squid Proxy.
