pfSense è una distribuzione software open source basata su FreeBSD adatta per essere utilizzata come firewall/router.

Ha lo scopo di fornire un firewall potente, sicuro e completamente configurabile utilizzando l’hardware di un comune PC.

Nel cuore del sistema c’è FreeBSD e il firewall PF (Packet Filter) in prestito da OpenBSD da cui deriva appunto il suo nome.

In questo articolo vedremo la configurazione di pfsense come Web Proxy e URL Filtering

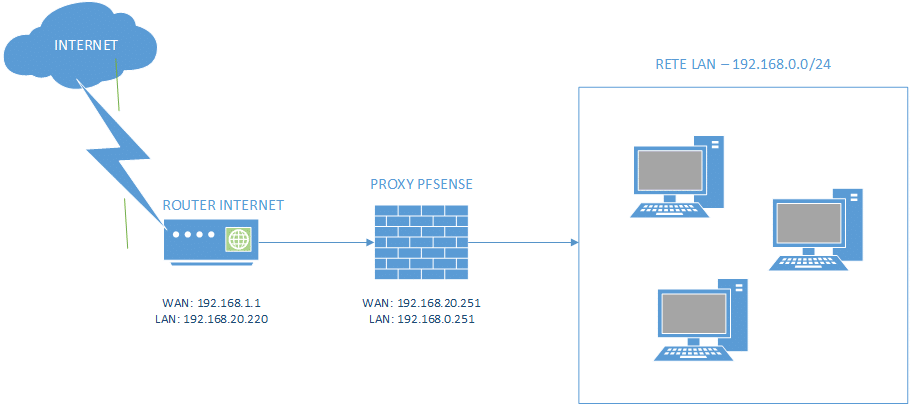

Nell’immagine sovrastante è mostrata la configurazione che andremo ad implementare.

PRE-REQUISITI

Scaricare l’ultima versione disponibile di pfsense community edition dal seguente link

https://www.pfsense.org/download/

ATTENZIONE: in fase di stesura dell’articolo l’ultima versione disponibile è la 2.6.0 AMD64

Predisporre una virtual machine o un server fisico con le seguenti caratteristiche:

CPU: 2
RAM: 4 GB
ETH: almeno due schede di rete
DISCO: almeno 70 GB di spazio disco

INSTALLAZIONE DI PFSENSE

Di seguito riporto gli steps da seguire per l’installazione di pfsense su ambiente virtuale.

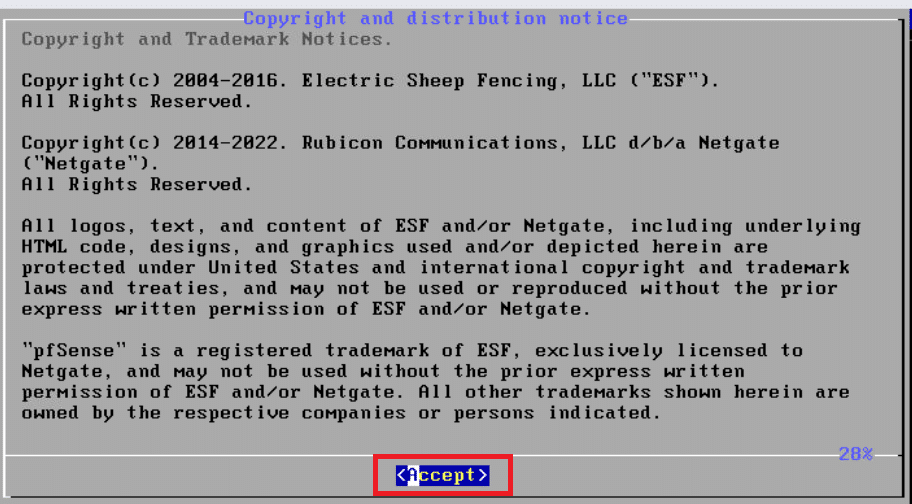

Cliccare Accept (premere la lettera A sulla tastiera)

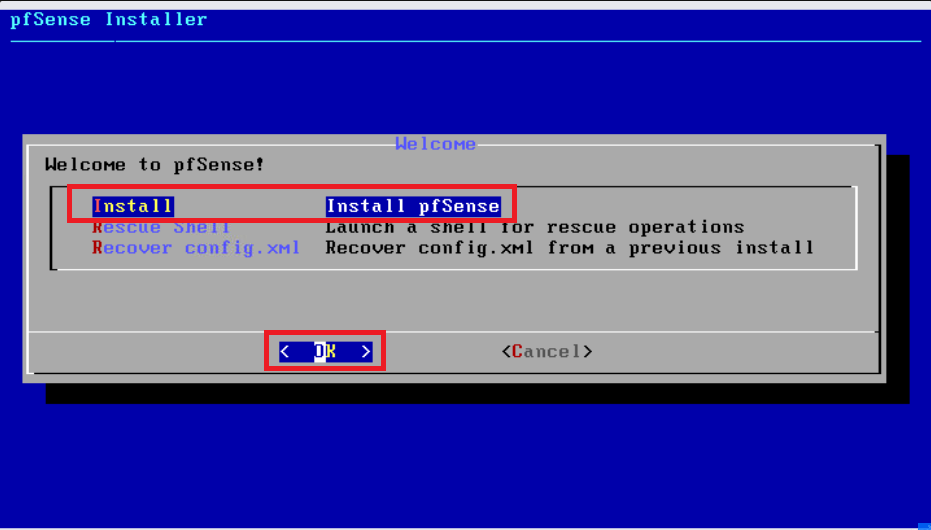

Selezionare Install quindi premere OK

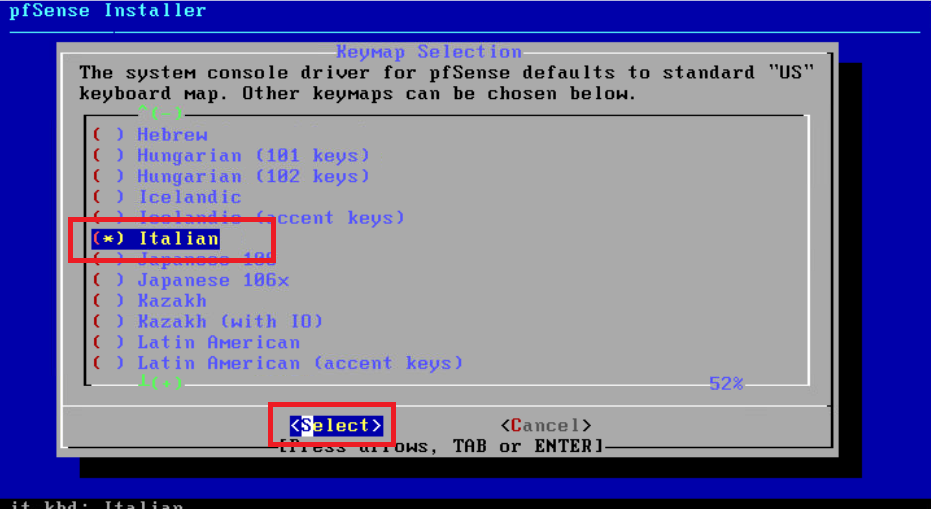

Selezionare la tastiera Italiana premendo Select

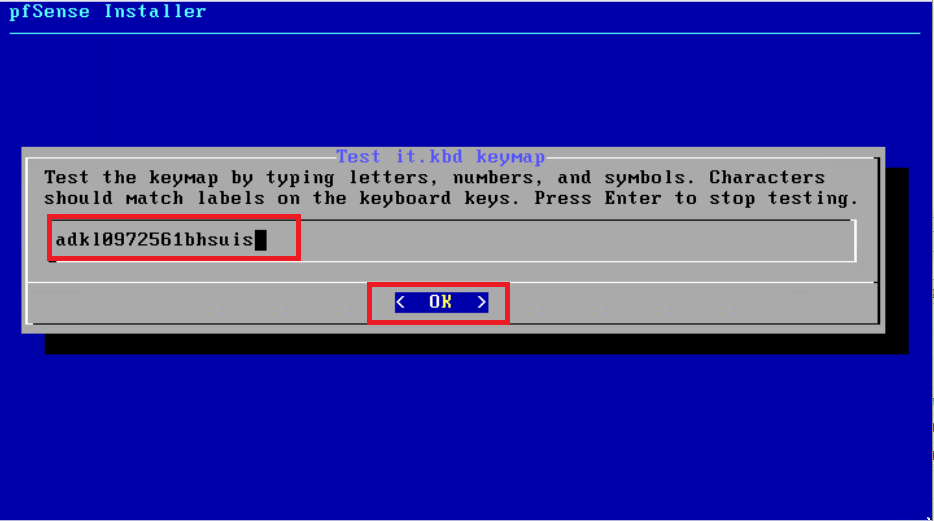

Provare a scrivere delle lettere e dei caratteri speciali per essere certi che sia tutto OK

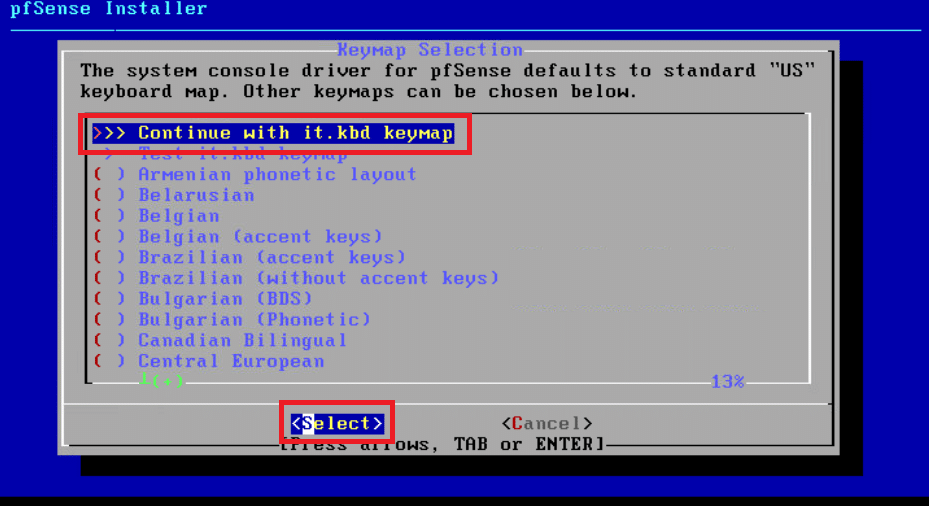

Selezionare quindi Continue with it.kbd keymap e cliccare su Select

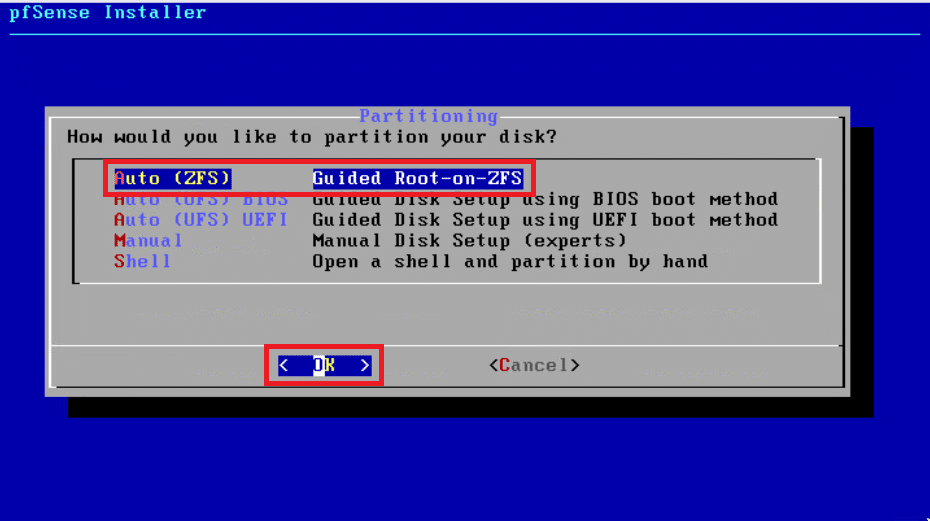

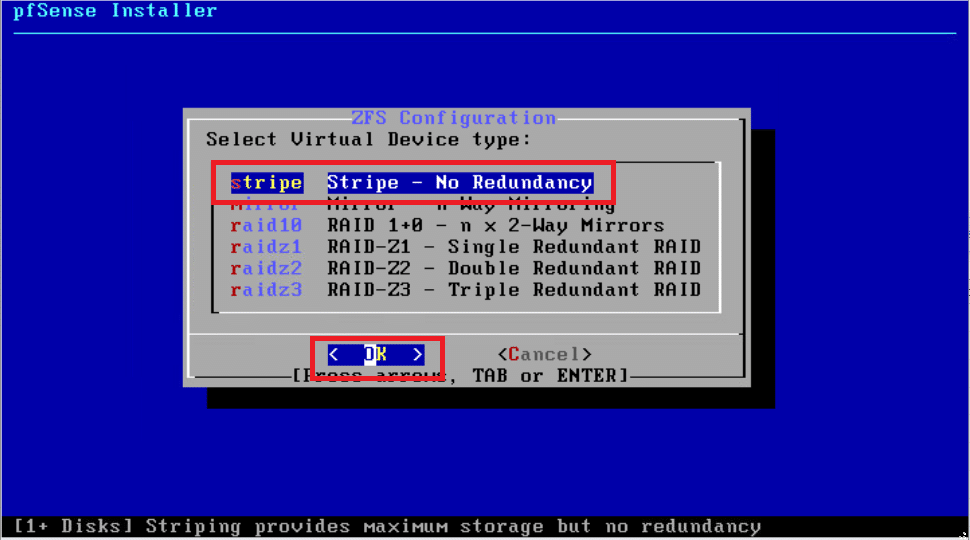

Selezionare l’opzione Auto (ZFS) quindi cliccare OK

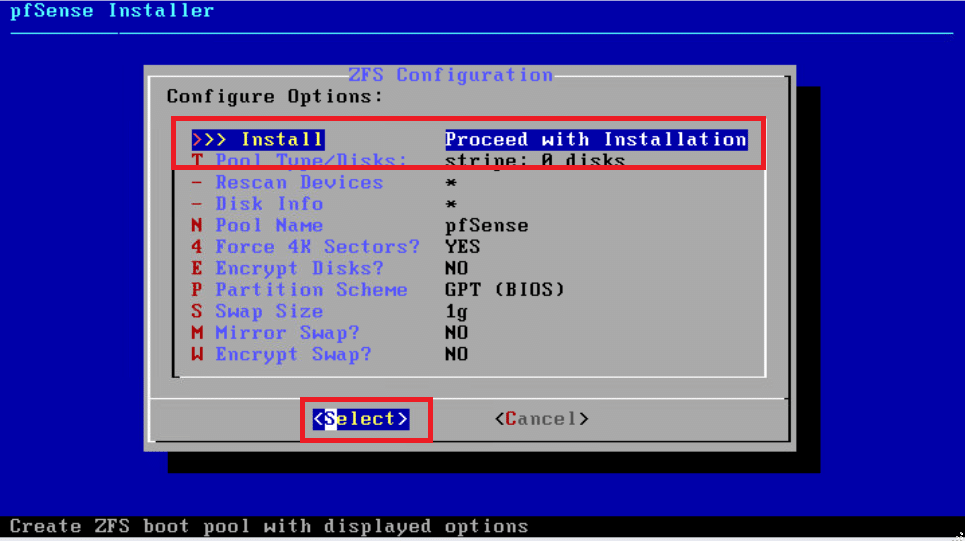

Lasciare tutto invariato quindi cliccare su Select

Lasciare tutto invariato quindi cliccare su Select

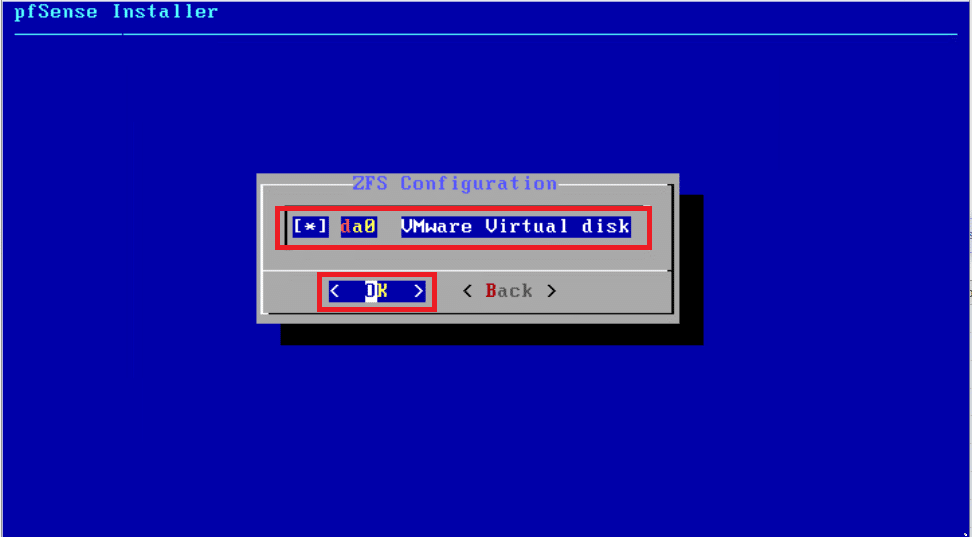

Selezionare il disco dove installare pfsense quindi cliccare OK

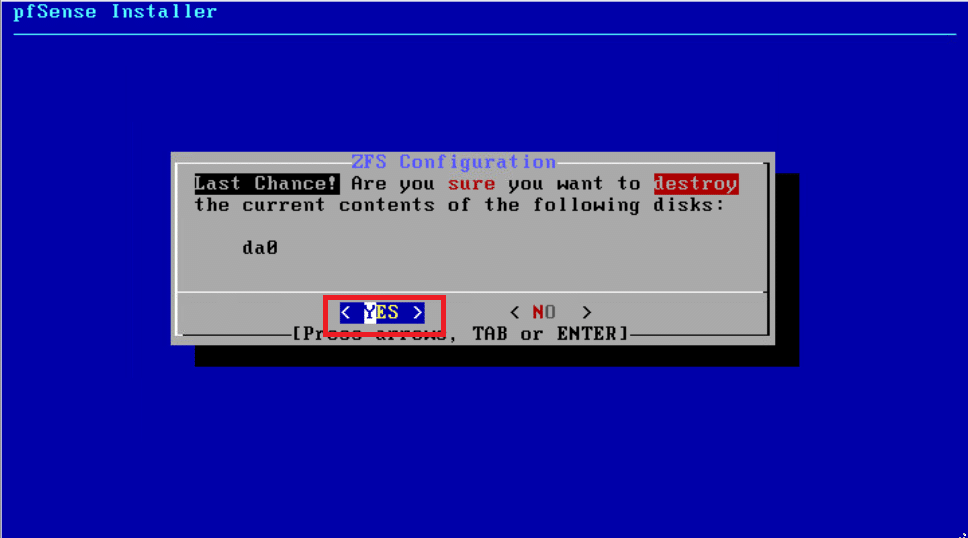

Cliccare Yes per procedere con la formattazione del disco selezionato

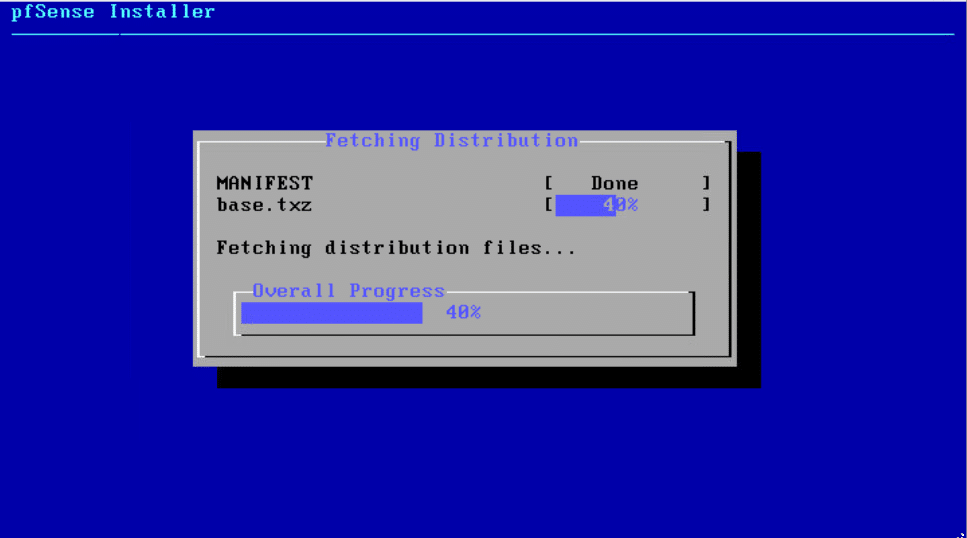

Attendere qulche minuto fino al termine dell’installazione

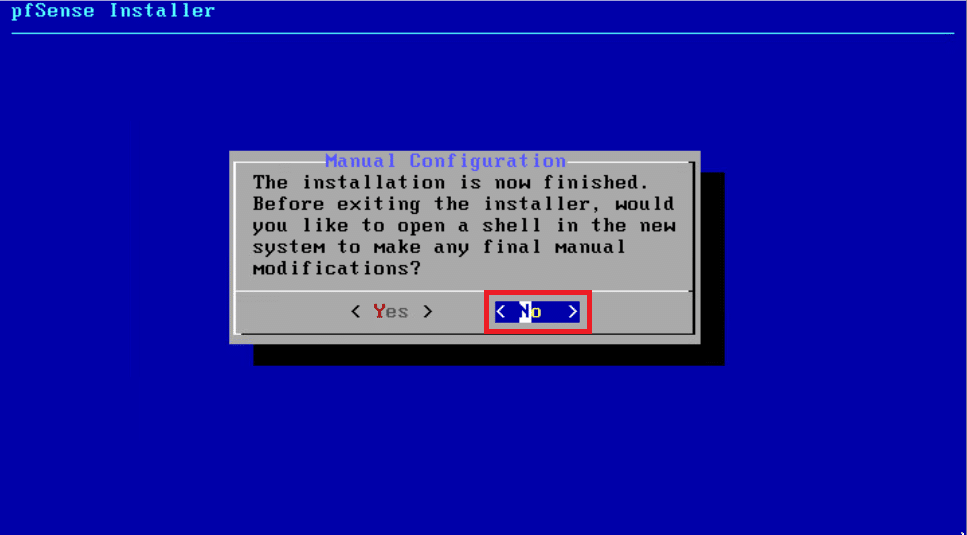

Lasciare tutto invariato e cliccare su No per continuare

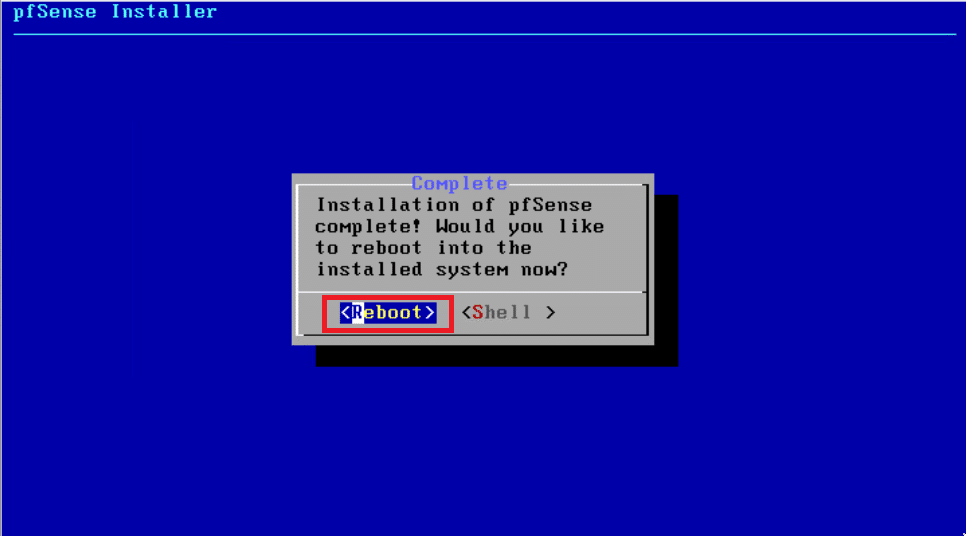

Cliccare Reboot per riavviare il server

ATTENZIONE: Accertarsi che la ISO di pfsense sia sganciata prima di riavviare il server

CONFIGURAZIONE DI RETE DEL PFSENSE

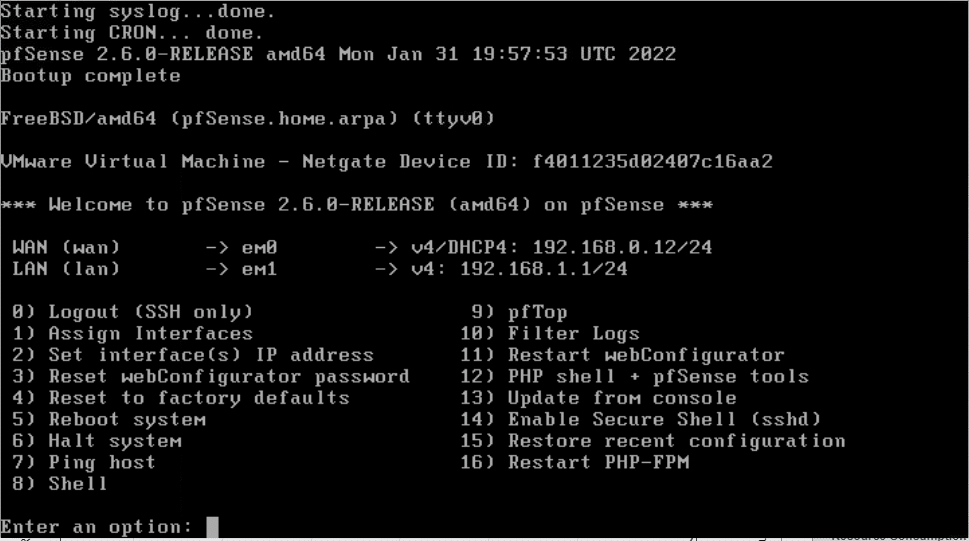

Se è andato tutto a buon fine dovremmo visualizzare la schermata di configurazione del pfsense

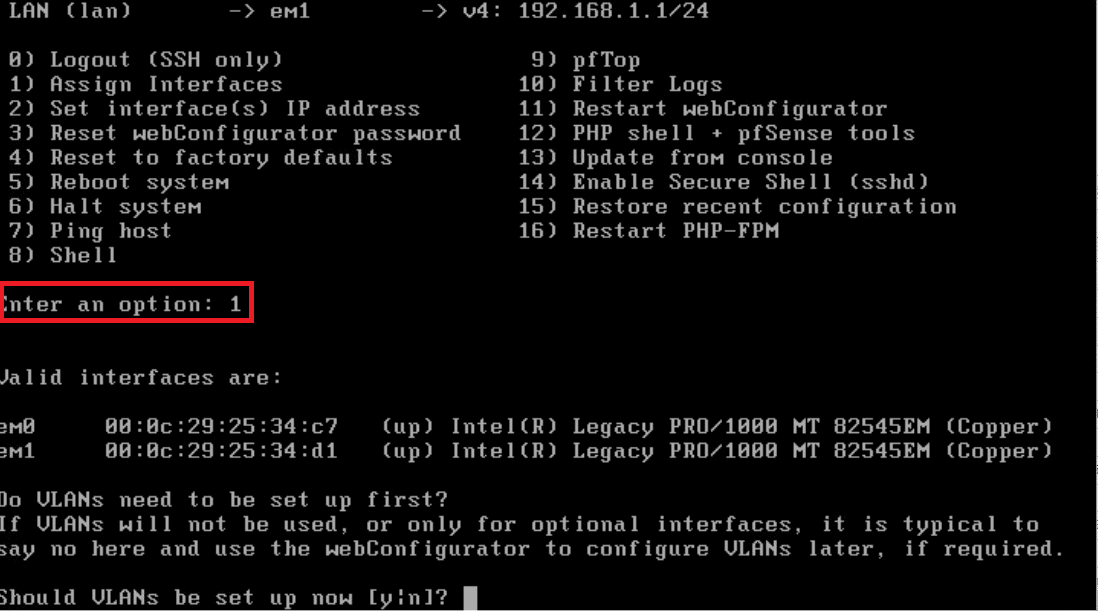

Selezionare l’opzione 1 per assegnare le interfacce.

NOTA BENE: in caso di server fisco bisognerà assegnare le VLAN da utilizzare alle interacce di rete. In questo caso essendo un VM cliccare No nella sezione relativa alla configurazione delle VLAN.

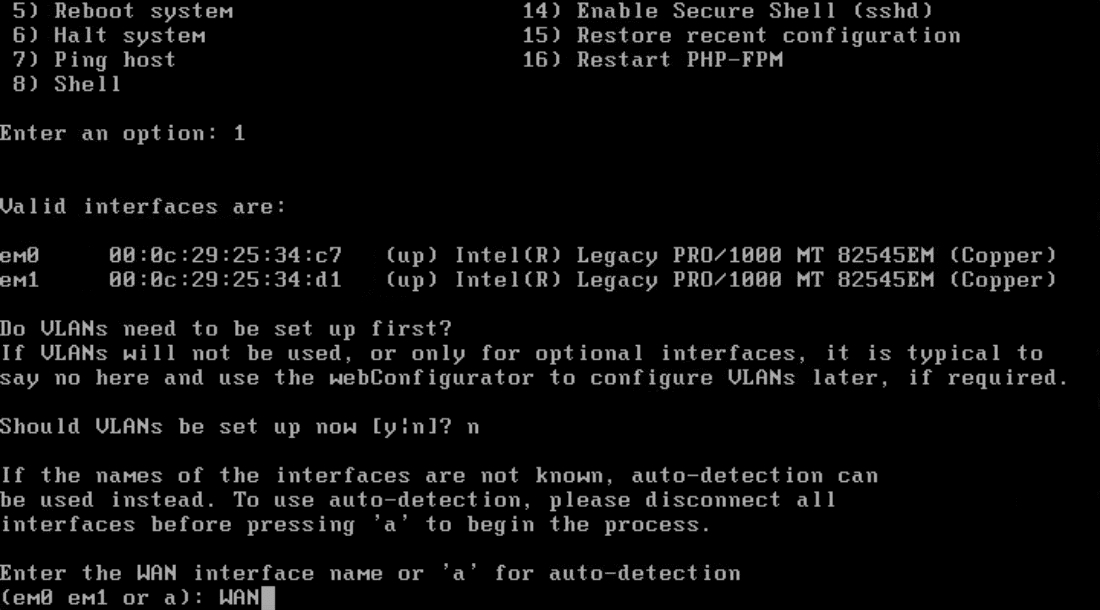

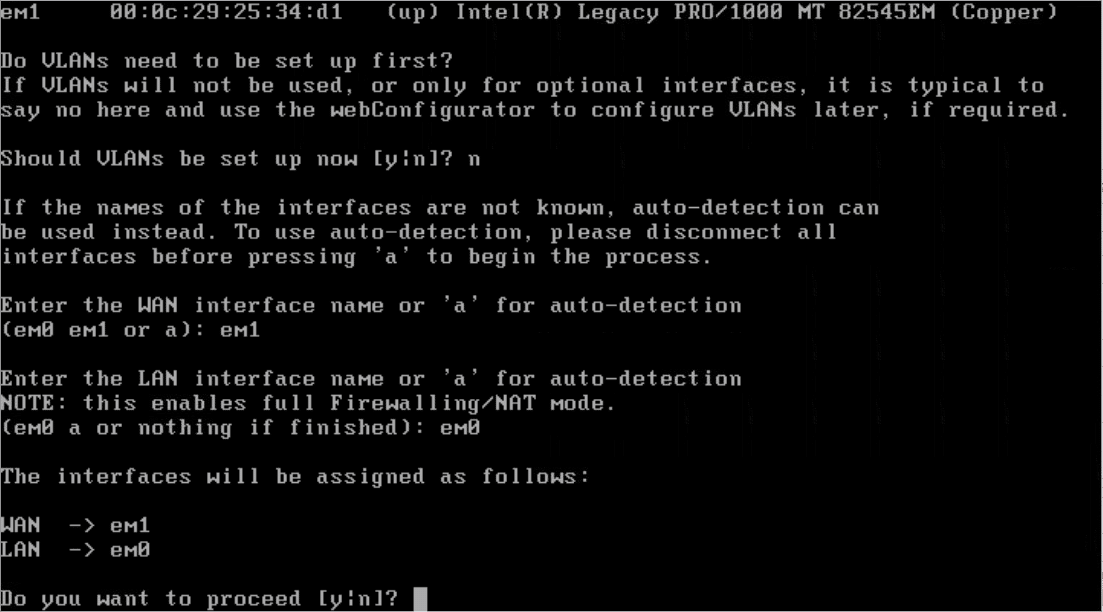

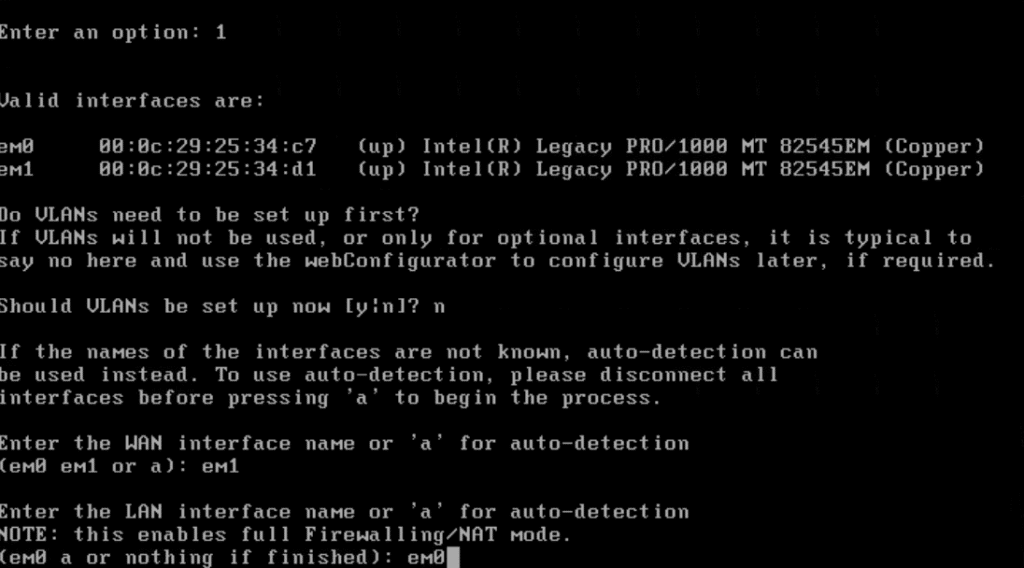

Assegnare l’interfaccia di rete alla WAN. Nel mio caso è la em1. Quindi premere Invio

ATTENZIONE: per individuare l’interfaccia corretta verificare con il mac address della scheda di rete

Assegnare la seconda interfaccia restante alla LAN. Nel mio caso è la em0. Premere Invio

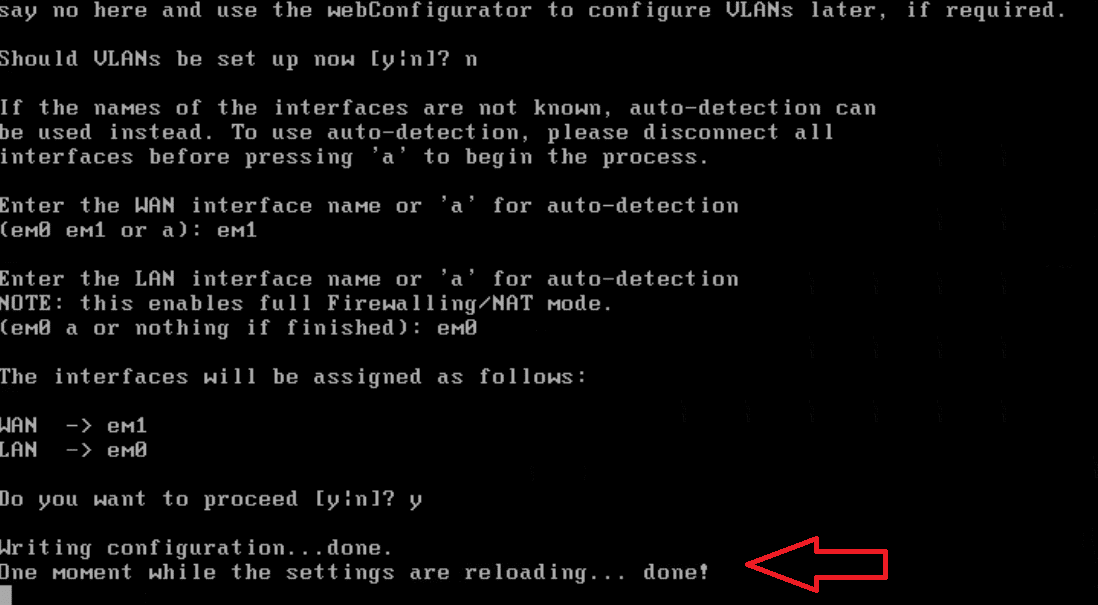

Se è tutto coretto premere Yes

Attendere qualche secondo

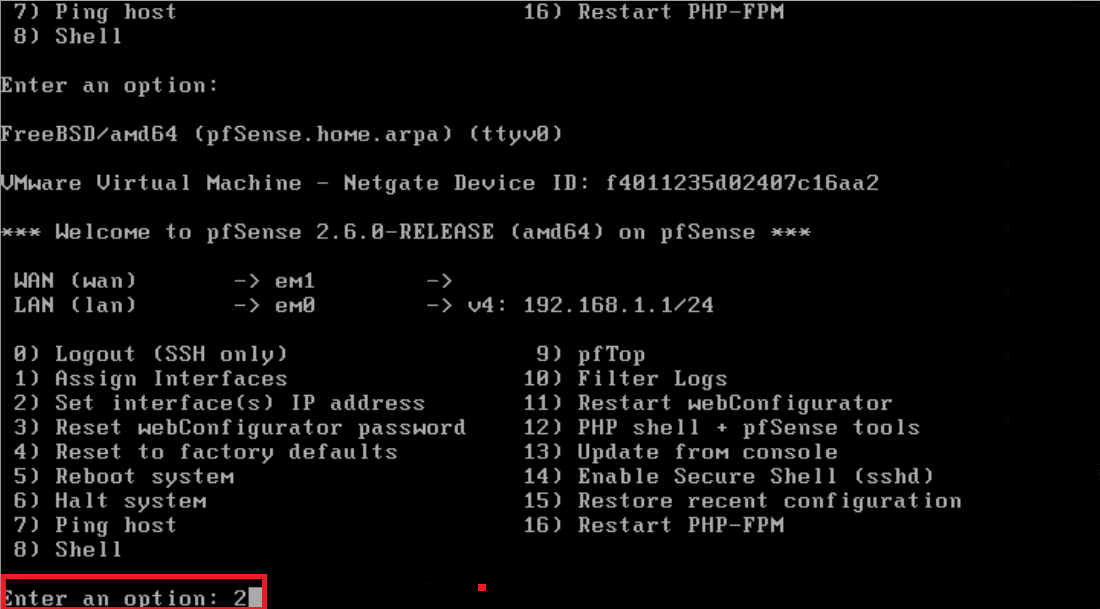

Selezionare l’opzione 2 per procedere con l’assegnazione degli IP Address alle interfacce di rete

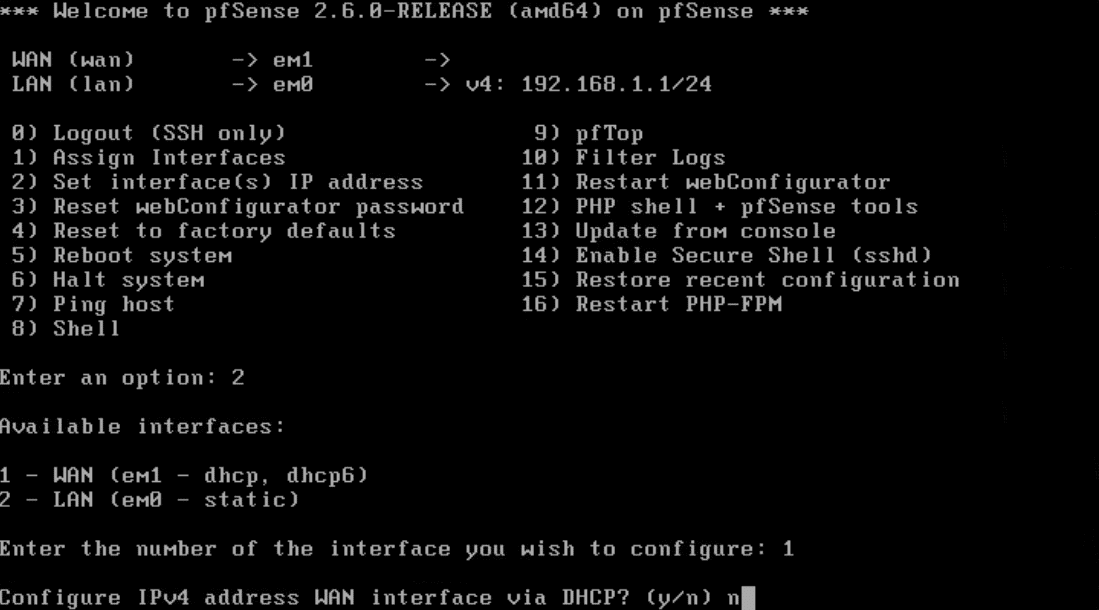

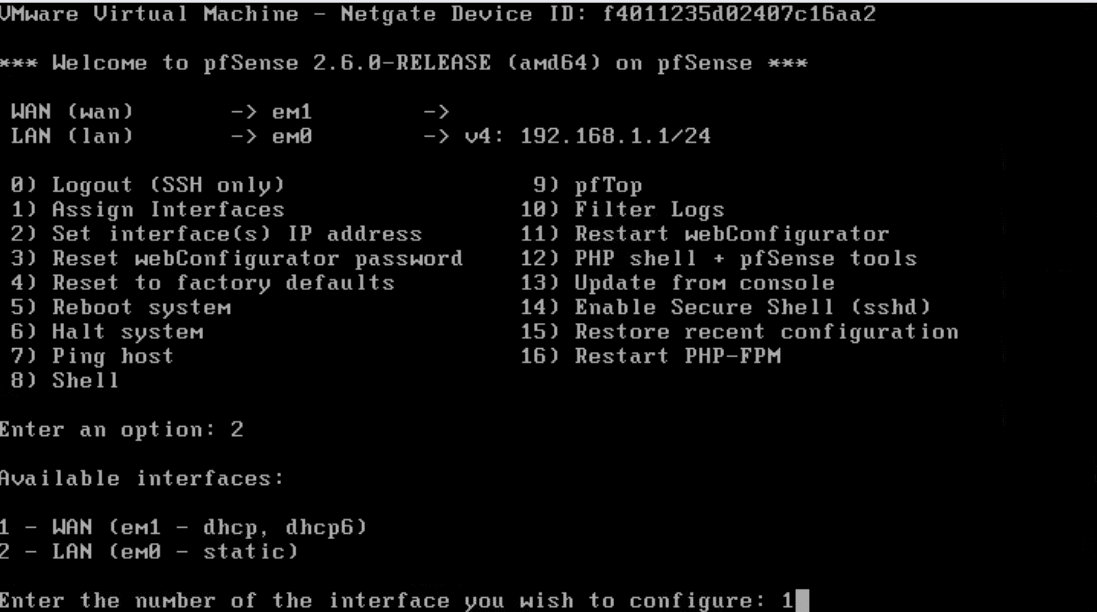

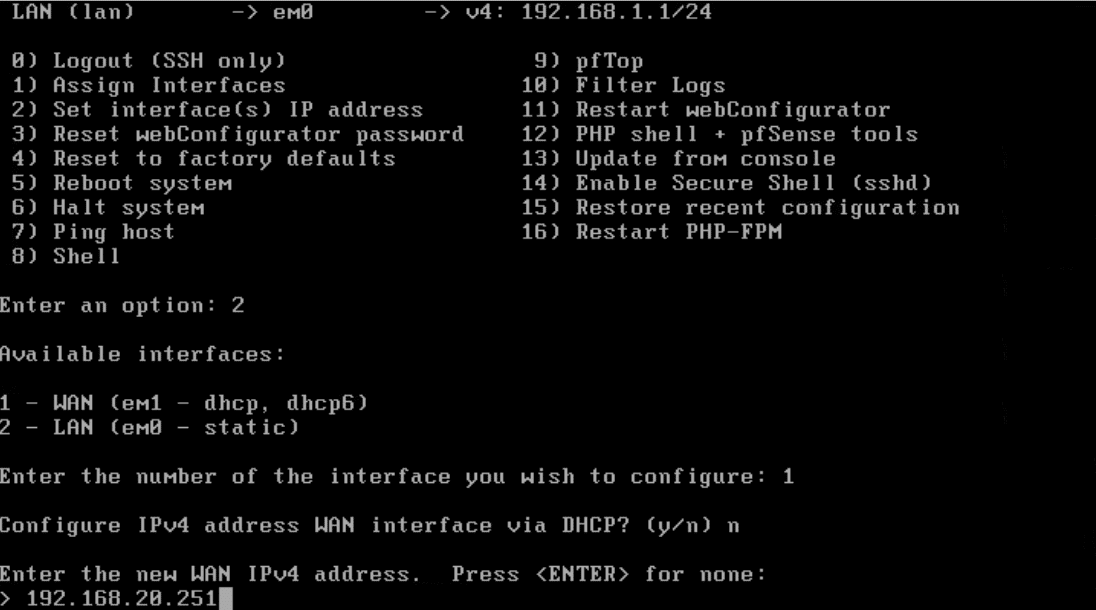

Premere 1 per configurare la WAN

Premere N per configurare l’interfaccia di WAN con l’ip statico

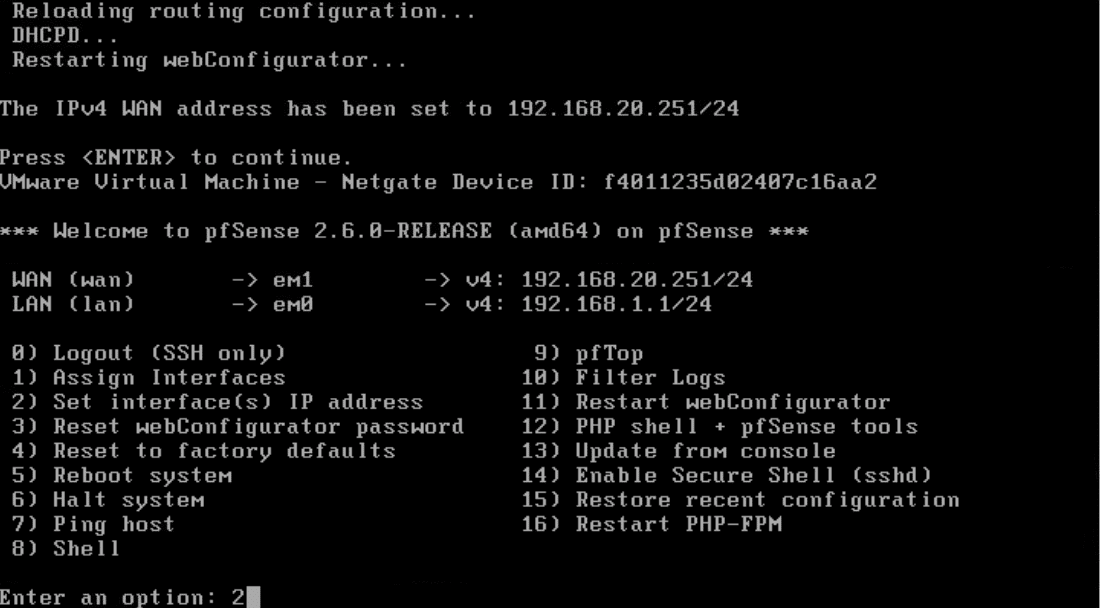

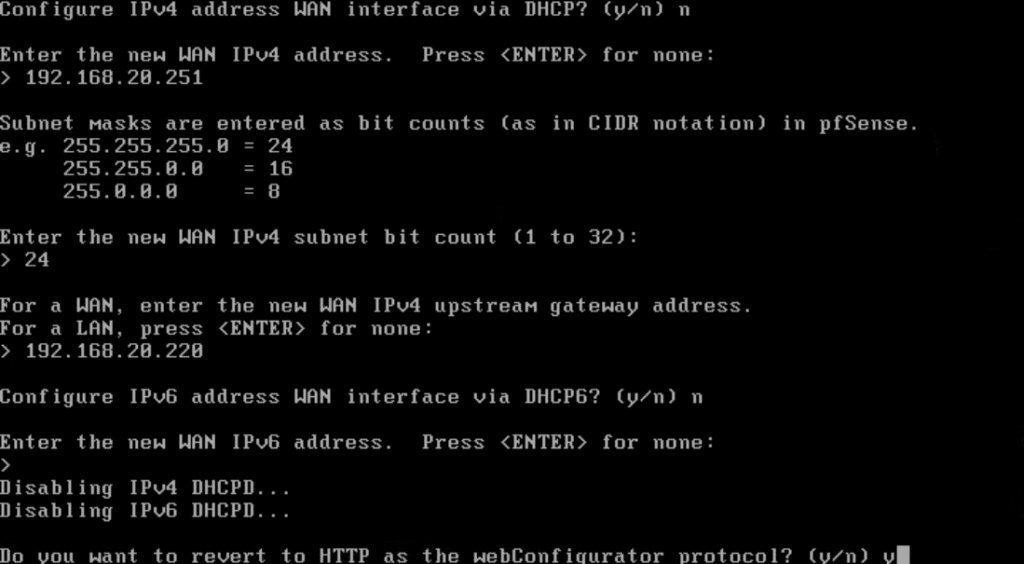

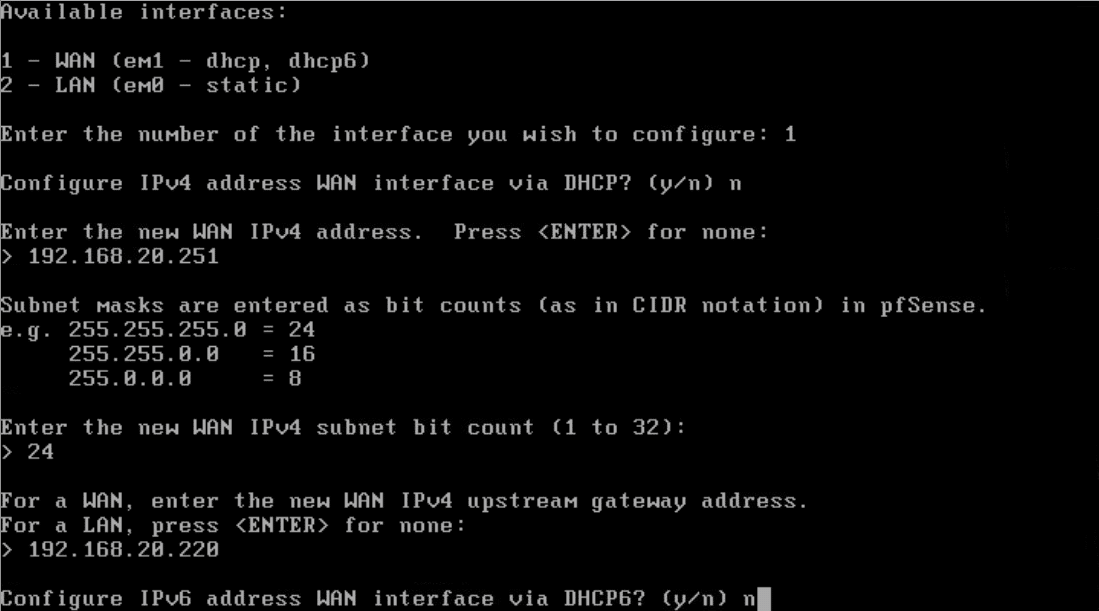

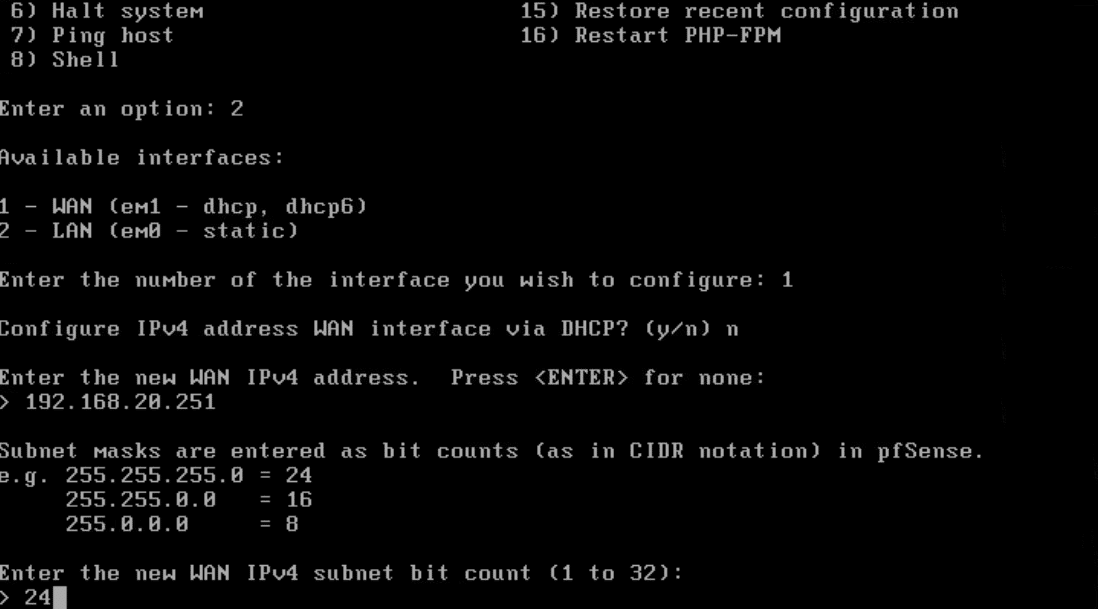

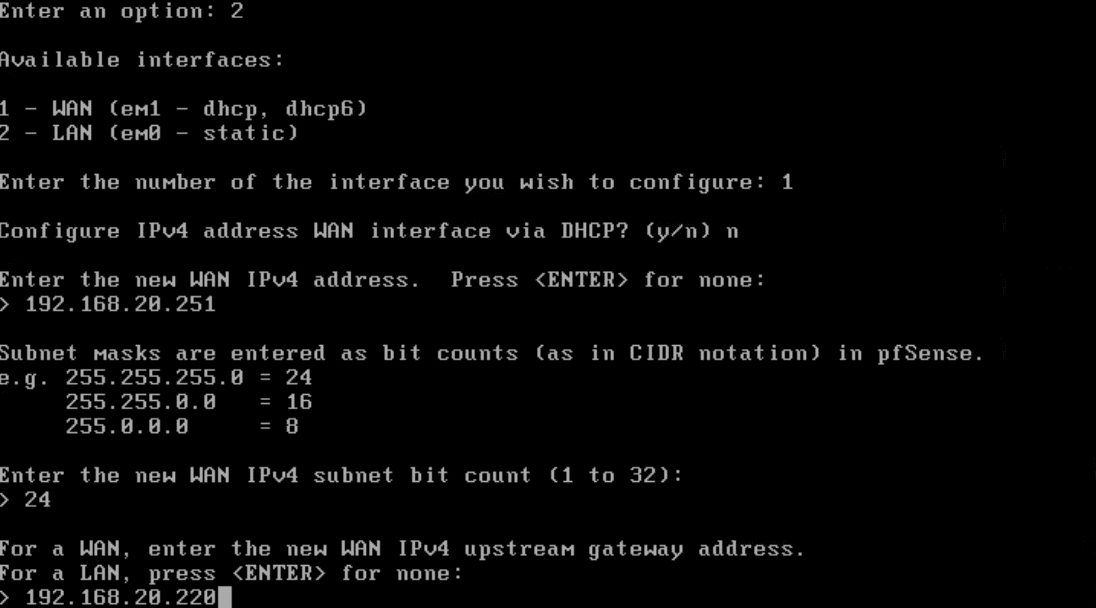

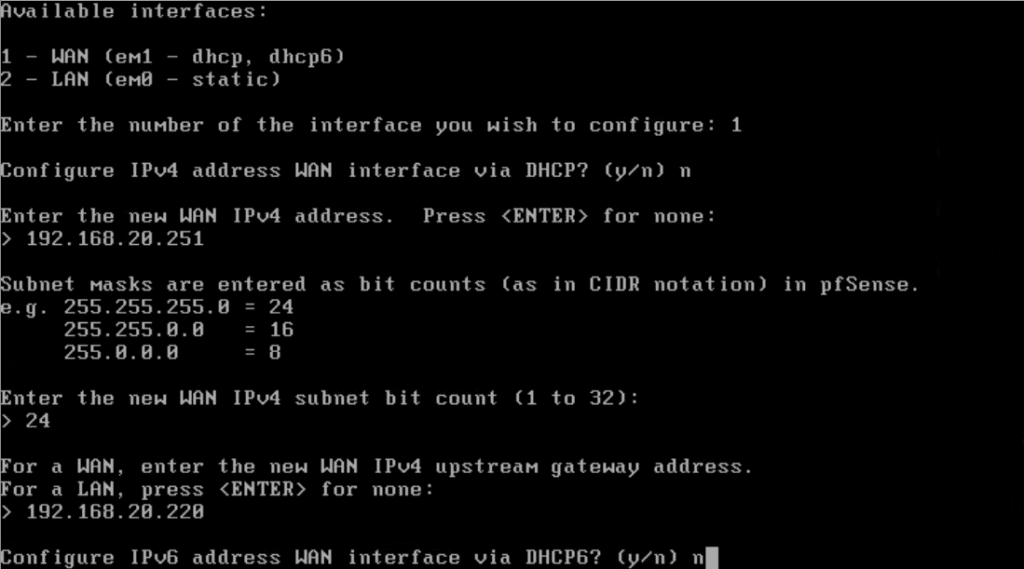

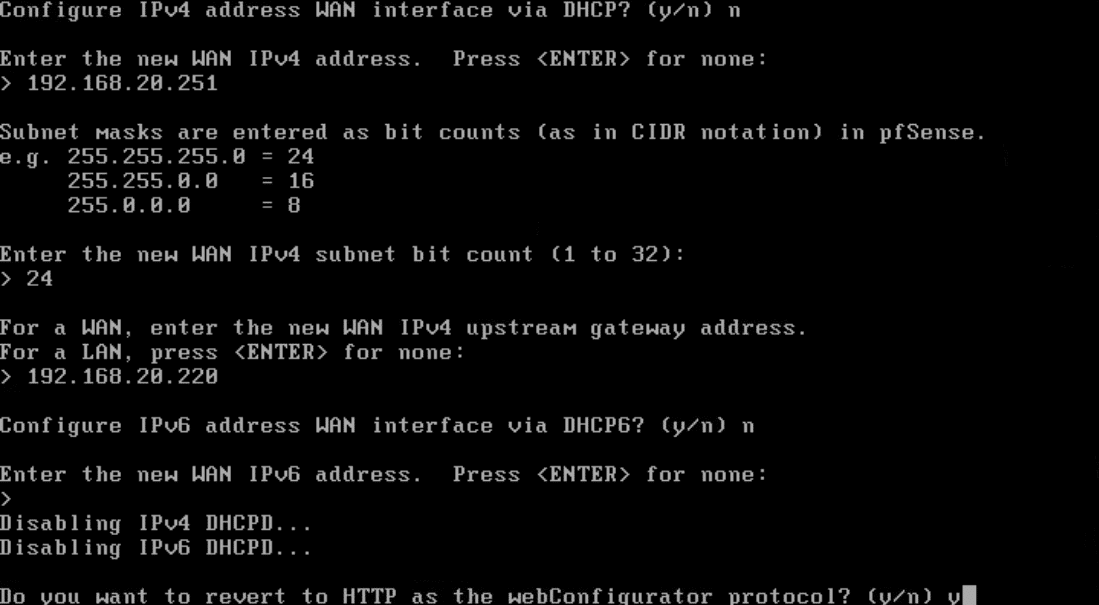

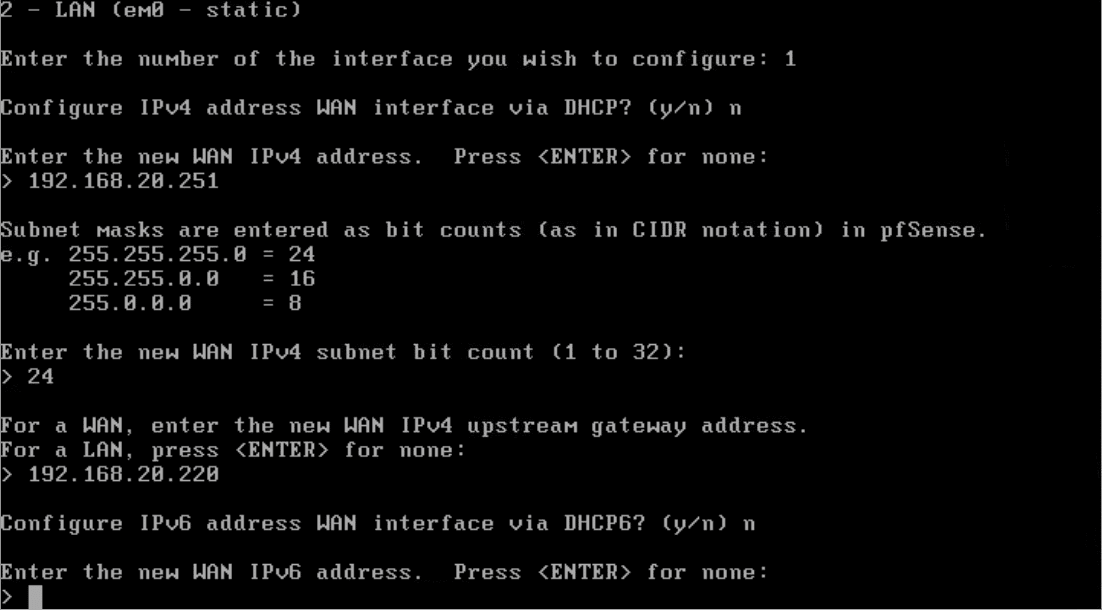

Inserire l’indirizzo IP da assegnare all’interfaccia WAN (192.168.20.251) quindi premere Invio

Inserire la subnet (24) quindi premere Invio

Inserire il Gateway (192.168.20.220) quindi premere Invio.

Cliccare N per non configurare il DHCP IPv6 sulla interfaccia di WAN

Premere Invio per non assegnare nessun IPv6 all’interfaccia WAN

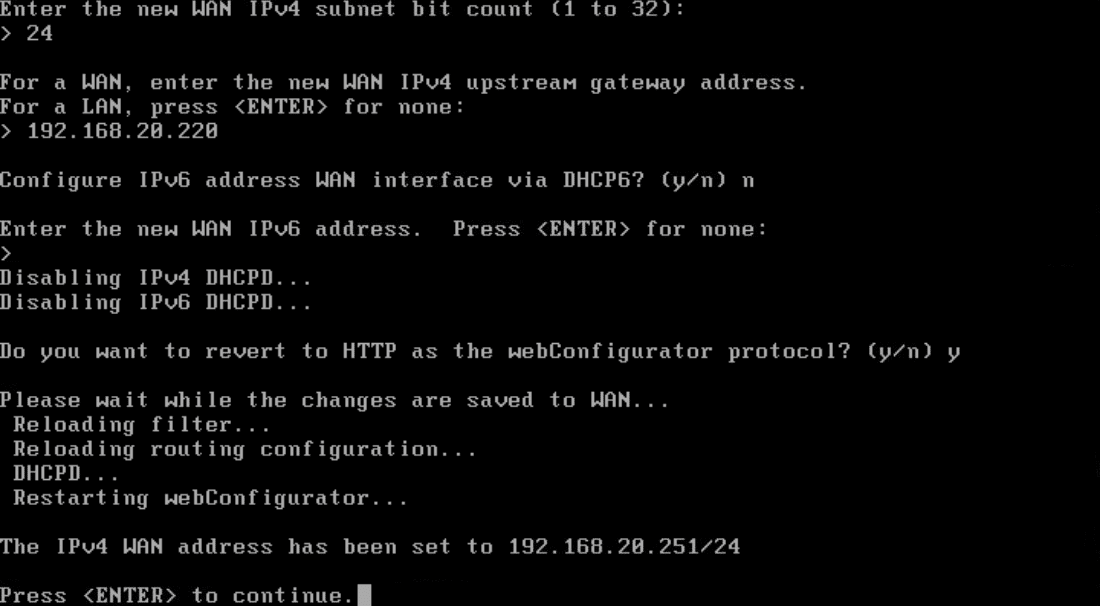

Premere Y quindi Invio

Rivedere la configurazione della WAN quindi premere Invio per continuare

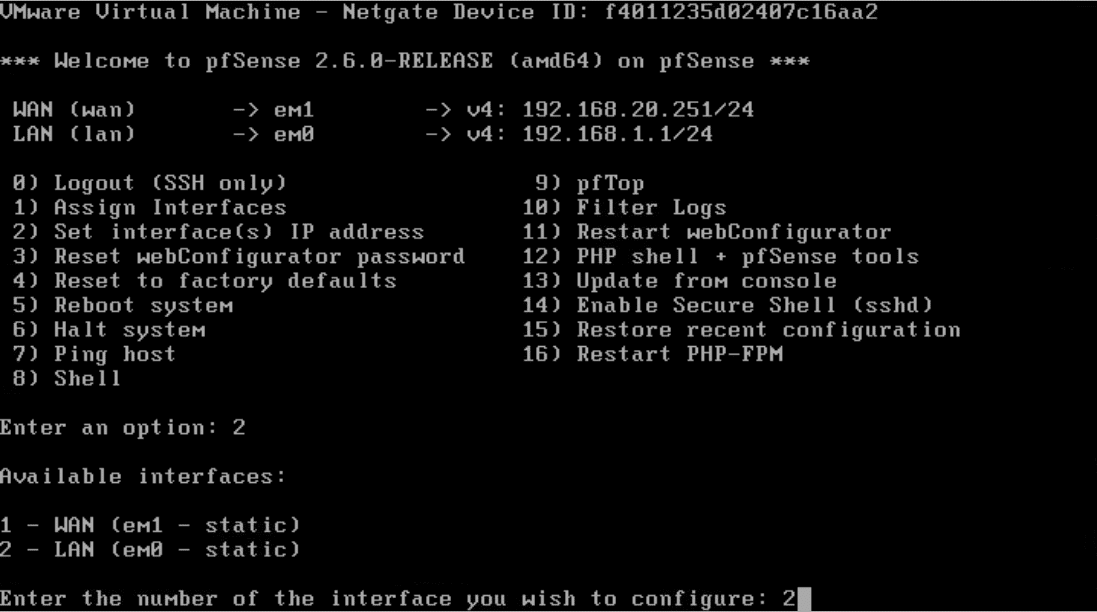

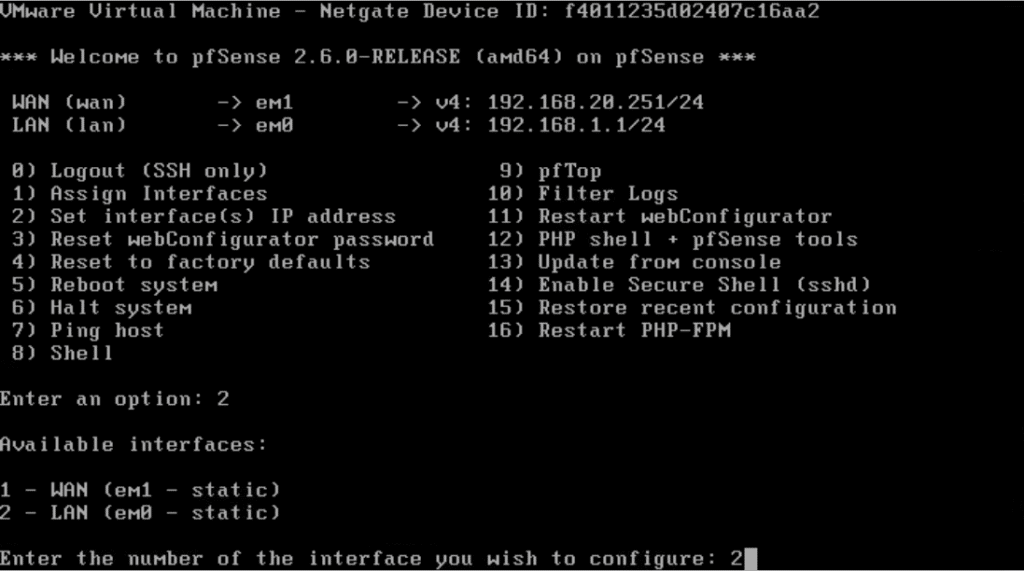

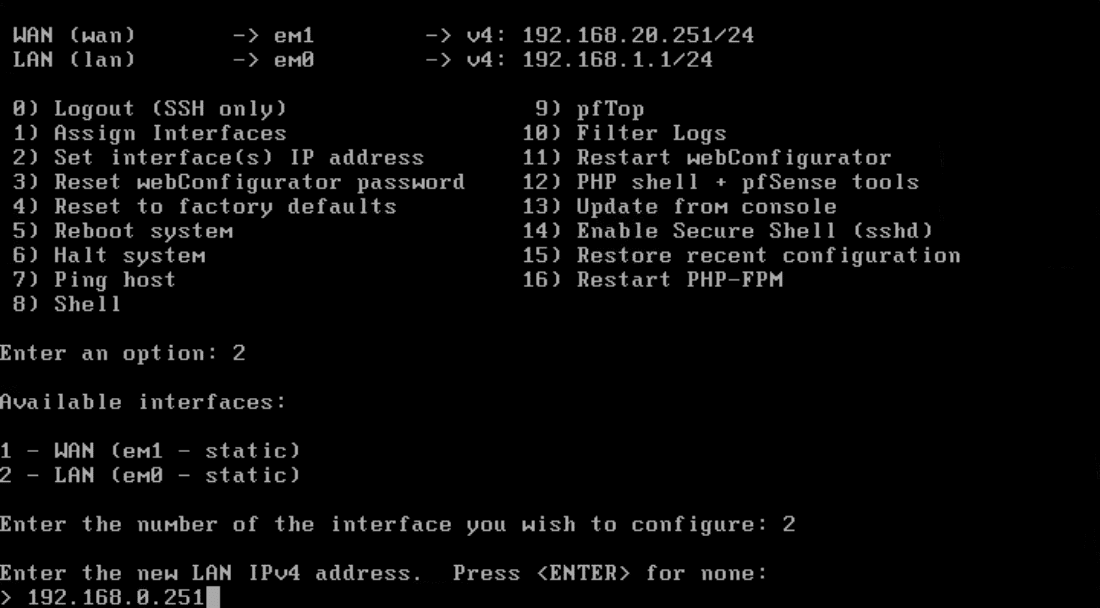

Selezionare l’opzione 2 per configurare l’IP della LAN

Selezionare con l’opzione 2 l’interfaccia LAN quindi premere Invio

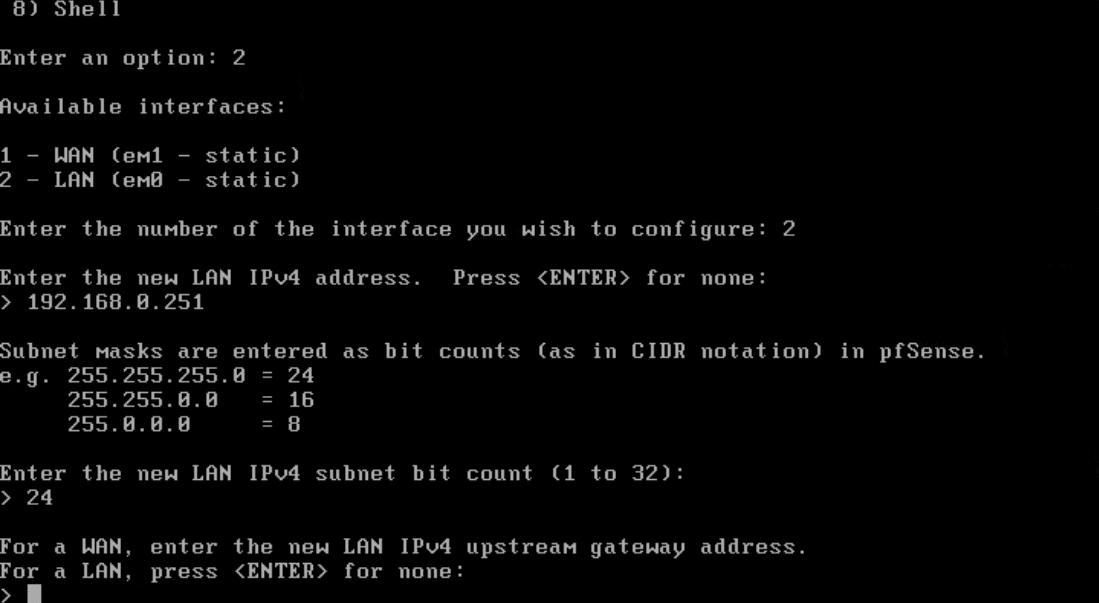

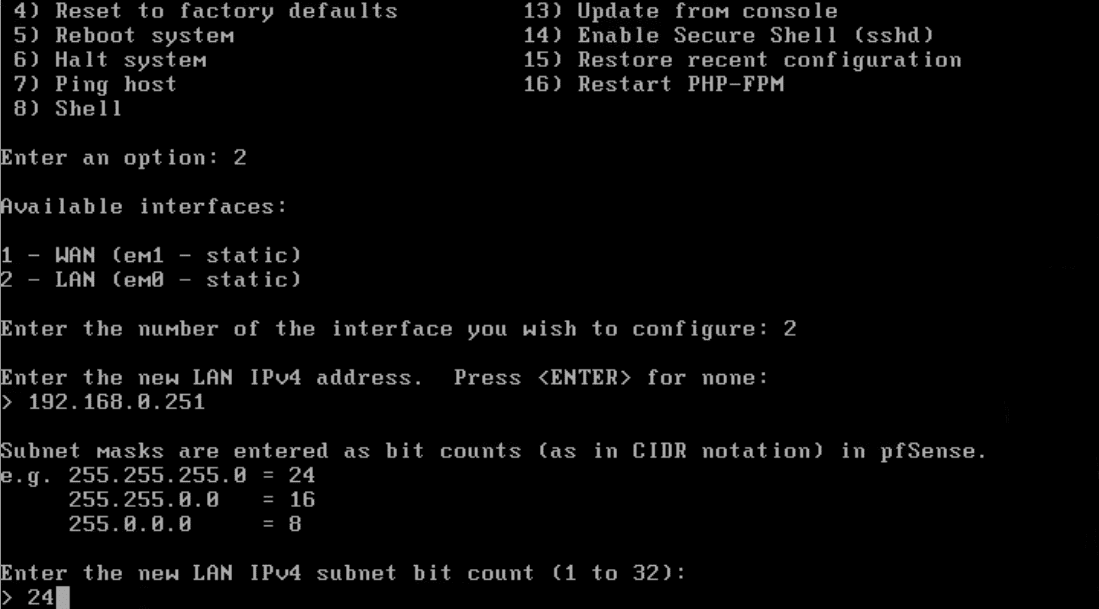

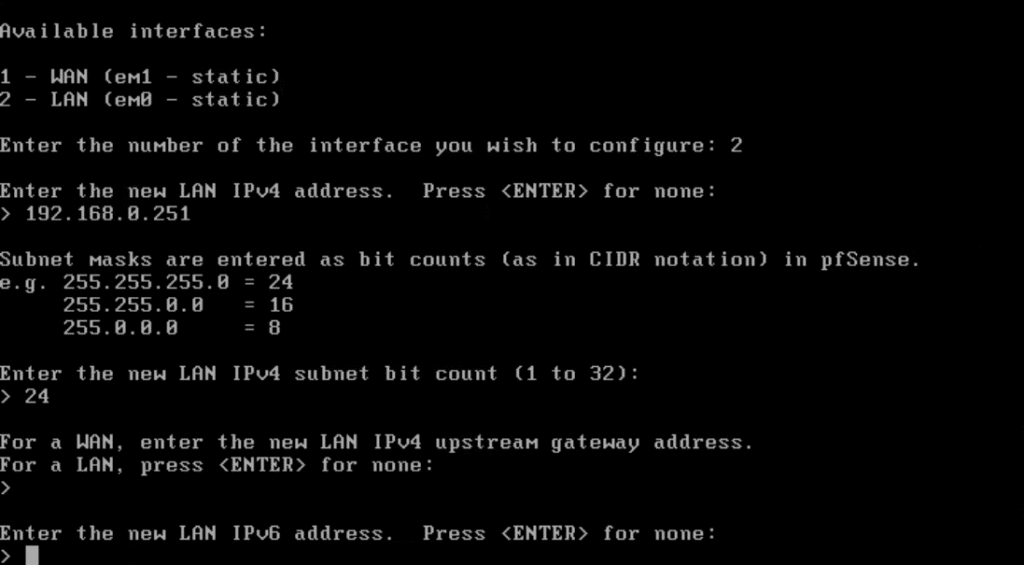

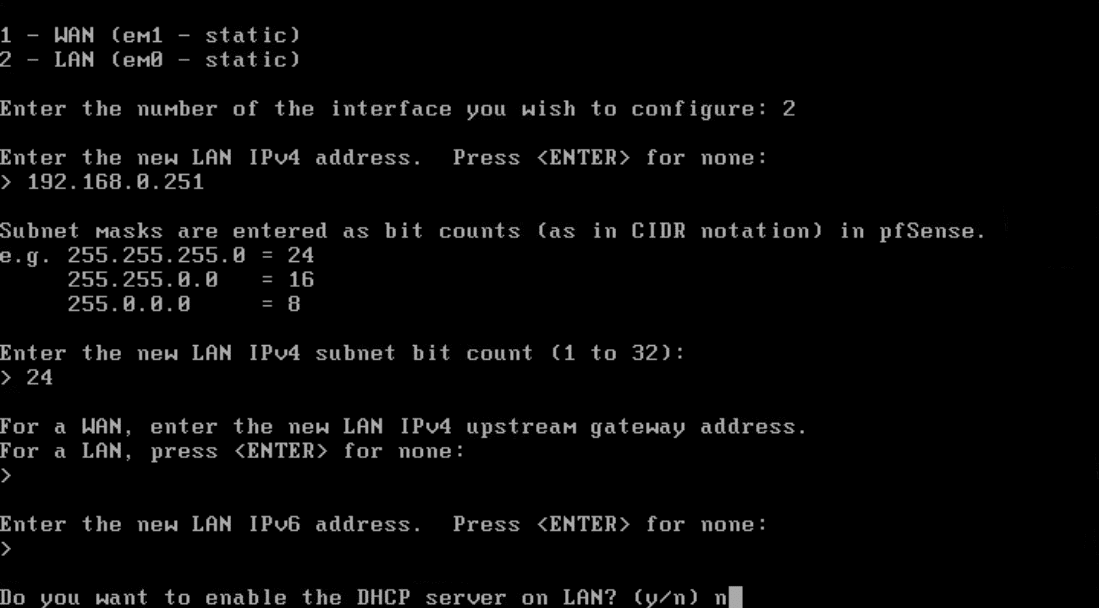

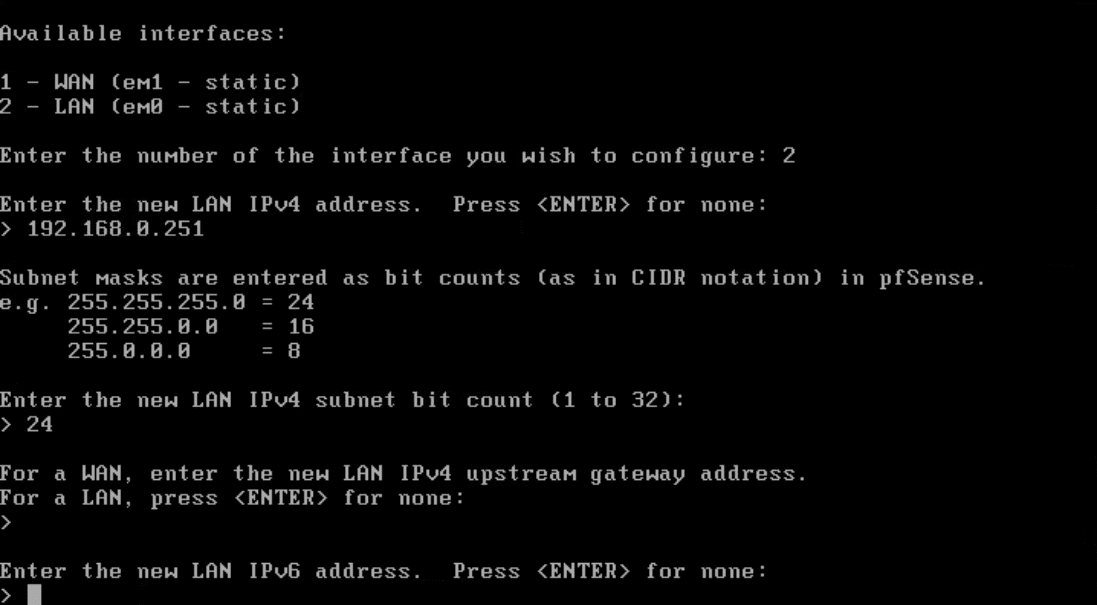

Inserire l’indirizzo IP della LAN (192.168.0.251) quindi premere Invio

Inserire la subnet (24) quindi premere Invio

Premere Invio per non assegnare un gateway all’interfaccia LAN

Premere Invio per non assegnare nessun IPv6 all’interfaccia WAN

Premere N per disattivare il DHCP sulla LAN

CONFIGURAZIONE GENERALE DI PFSENSE TRAMITE INTERFACCIA WEB

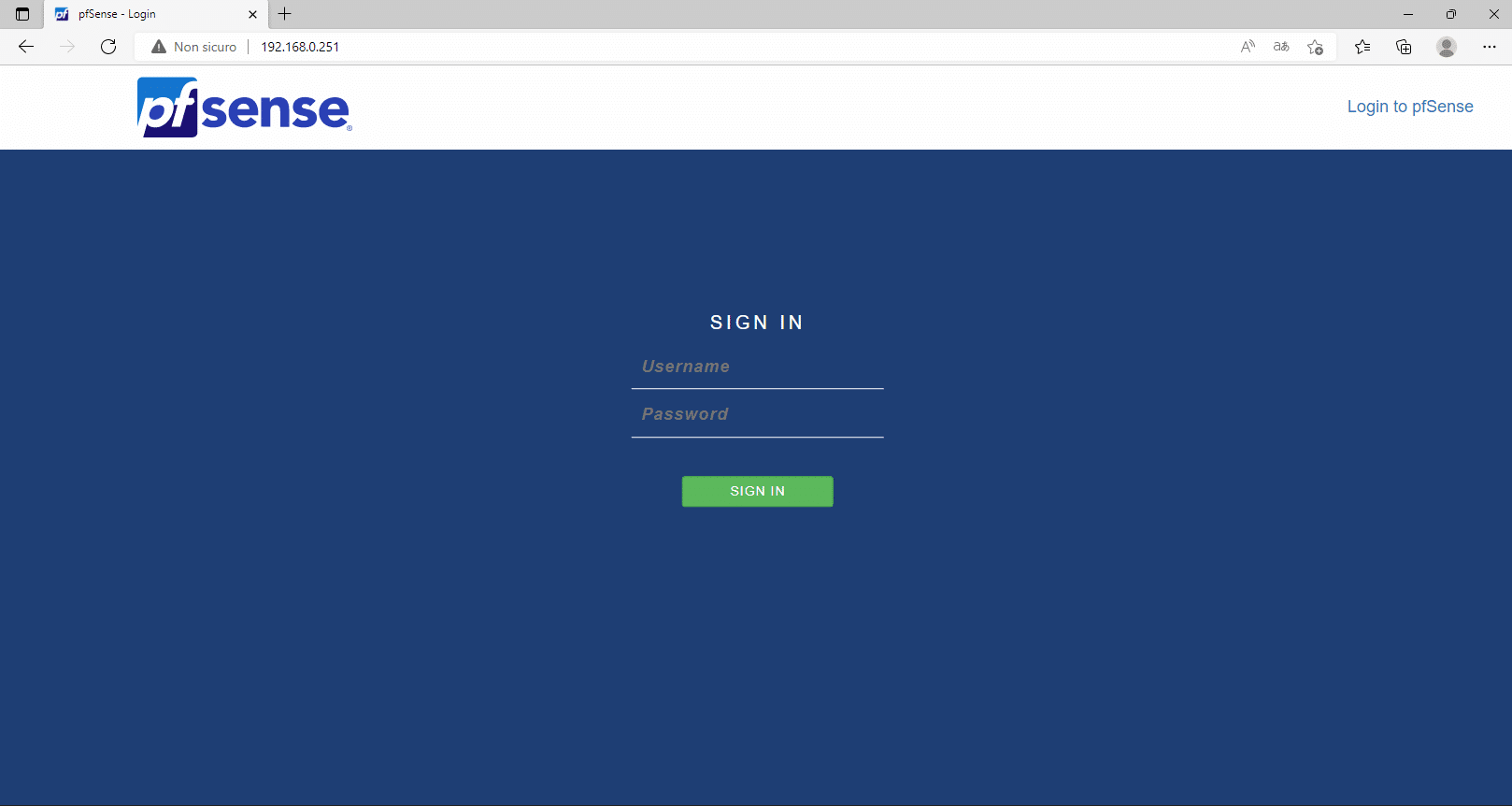

Per poter proseguire con la configurazione del pfsense collegarsi tramite interfaccia web utilizzando l’interfaccia LAN e quindi il link

https://192.168.0.251

Inserire le credenziali di default

USER: admin
PASSWORD: pfsense

Cliccare Sign In

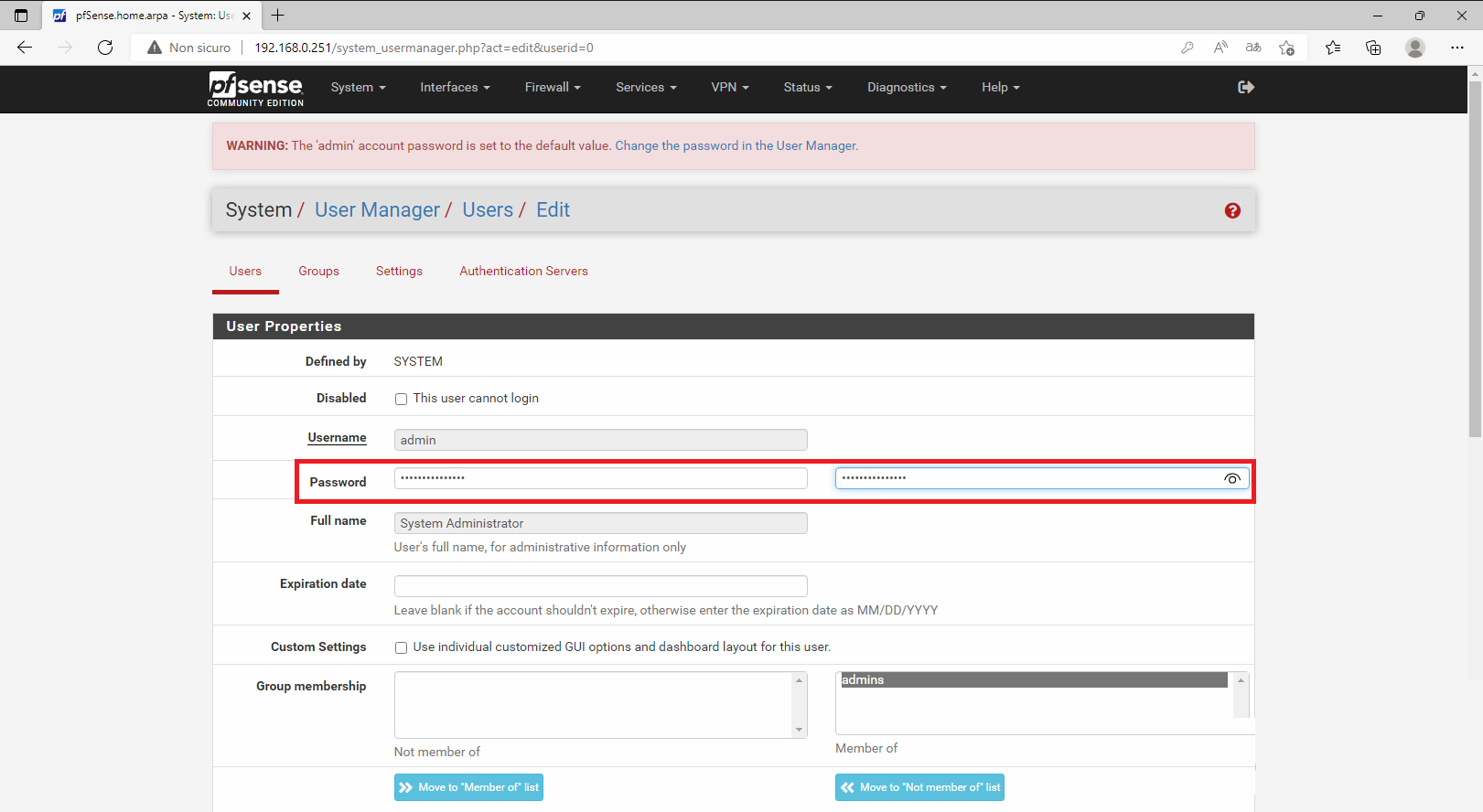

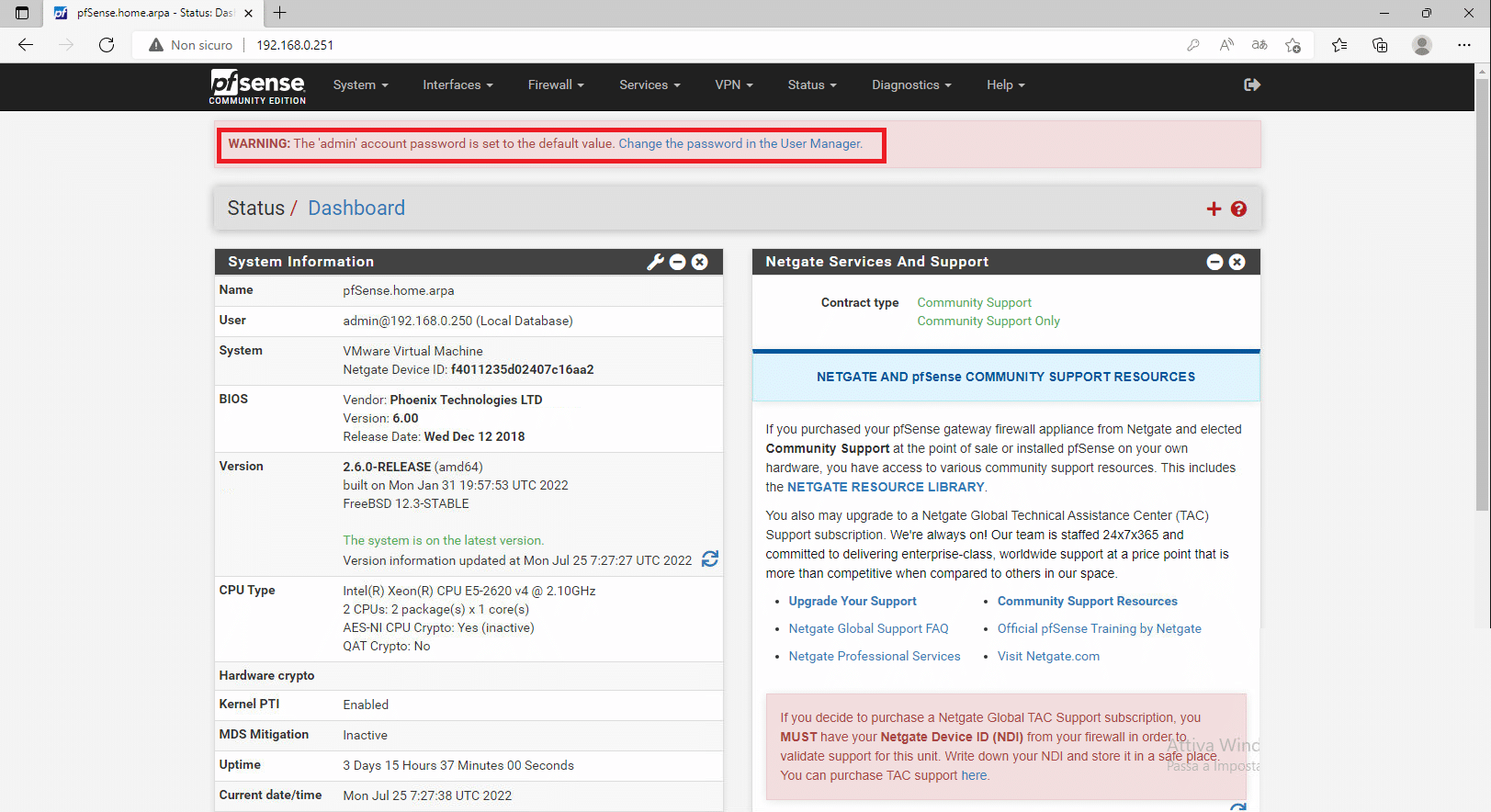

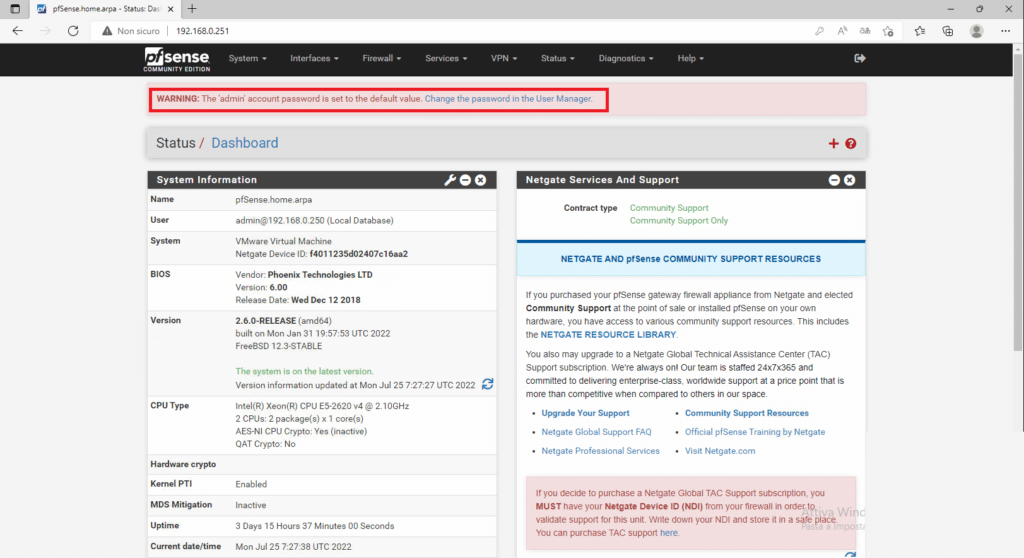

La prima cosa da fare è il cambio password dell’utente admin. Cliccare sul link in alto Change the password in the User Manager

Inserire la password dell’utente admin quindi andare al fondo della pagina e cliccare Save

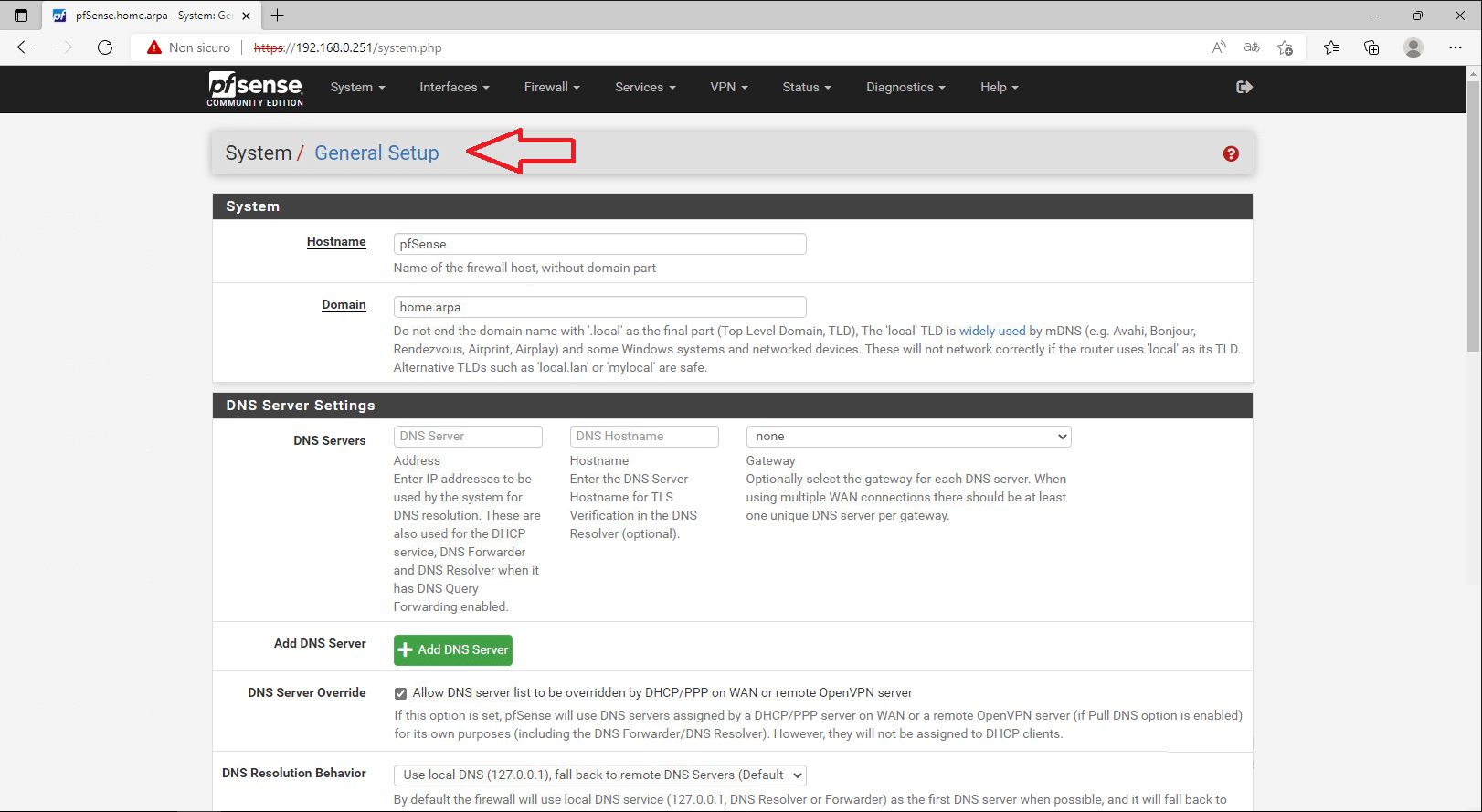

Adesso eseguire la configurazione generale cliccando su System -> General Setup

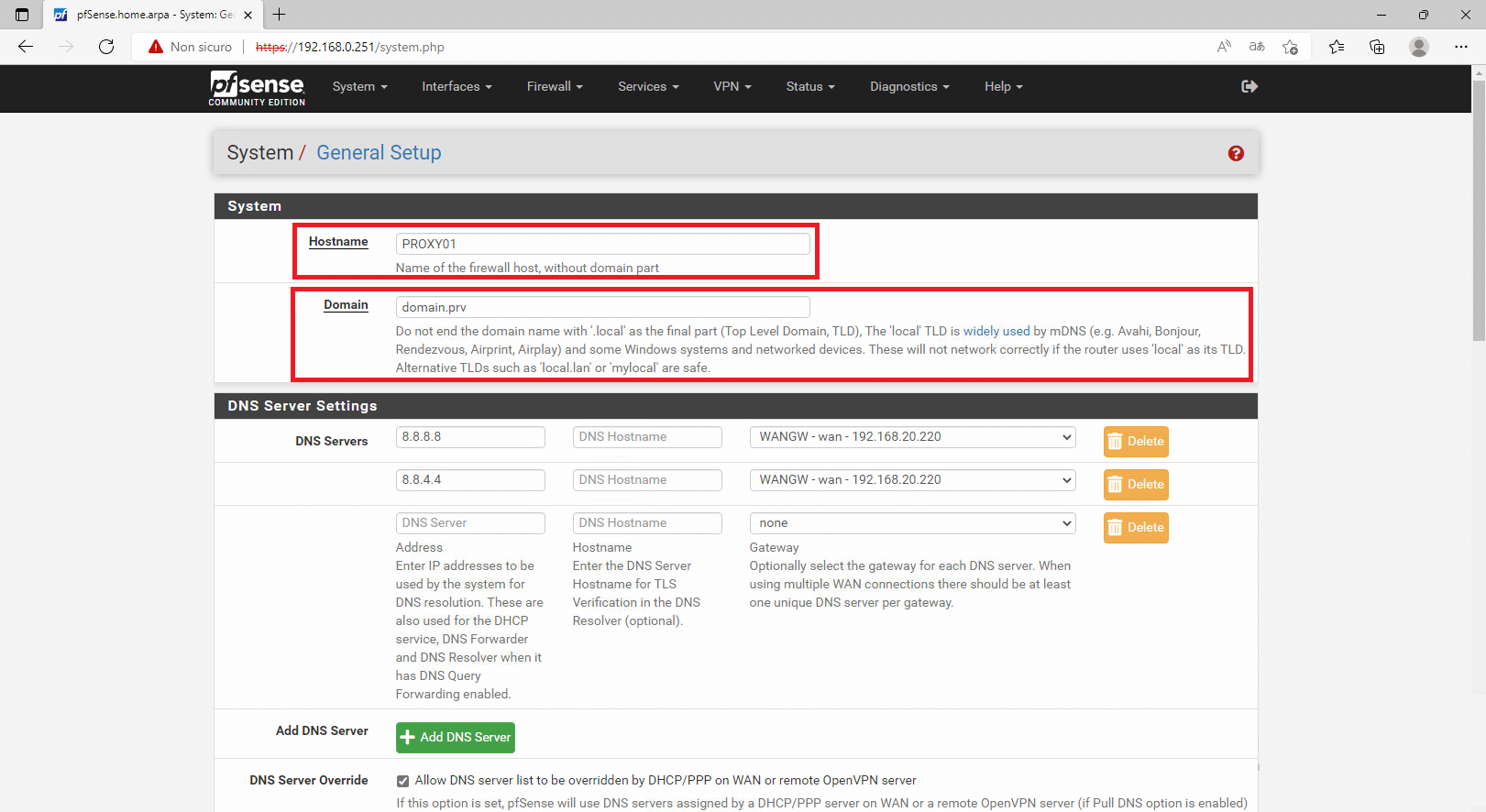

Inserire il nome da attribuire al proxy, il dominio di appartenenza (se presente) quindi aggiungere i DNS per la risoluzione tramite l’interfaccia WAN

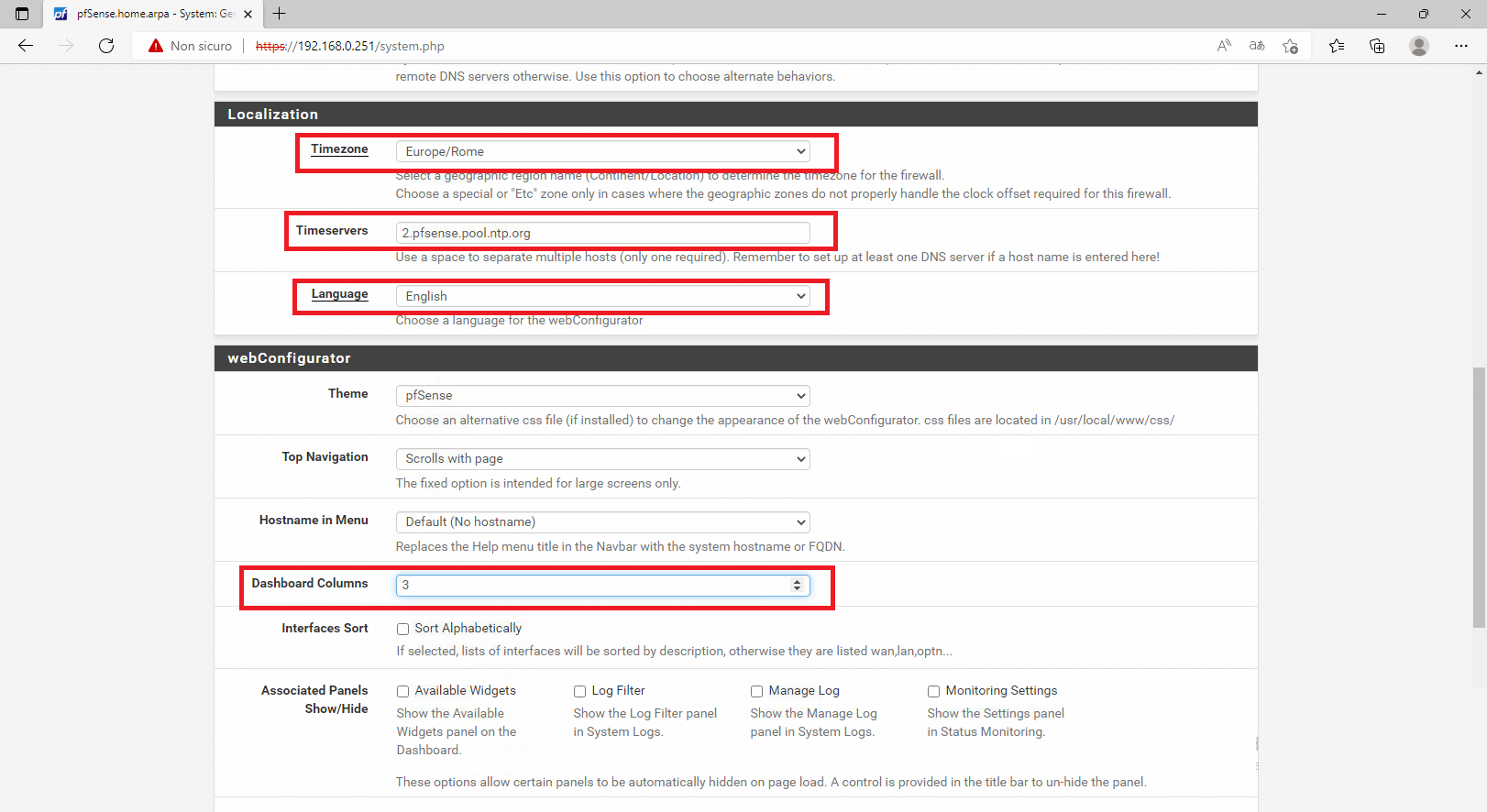

Nella sezione Localization impostare i seguenti paramentri:

TIMEZONE: Europe/Rome
TIMESERVERS: 0.it.pool.ntp.org 1.it.pool.ntp.org (inserire più server NTP seprati da uno spazio)
LANGUAGES: English

Nella sezione webConfigurator abbiamo la possibilità di configurare il tema della web page, le colonne dell dashboards e tanti altri parametri inerenti la visualizzazione via web.

Dopo aver modificato tutti i paramentri andare al fondo della pagina e cliccare su Save

INSTALLAZIONE E CONFIGURAZIONE DEL WEB PROXY SQUID E DELL’URL FILTER SQUID GUARD

Per l’installazione del Web Proxy andare nel menù System -> Package Manager

Cliccare su Available Packages

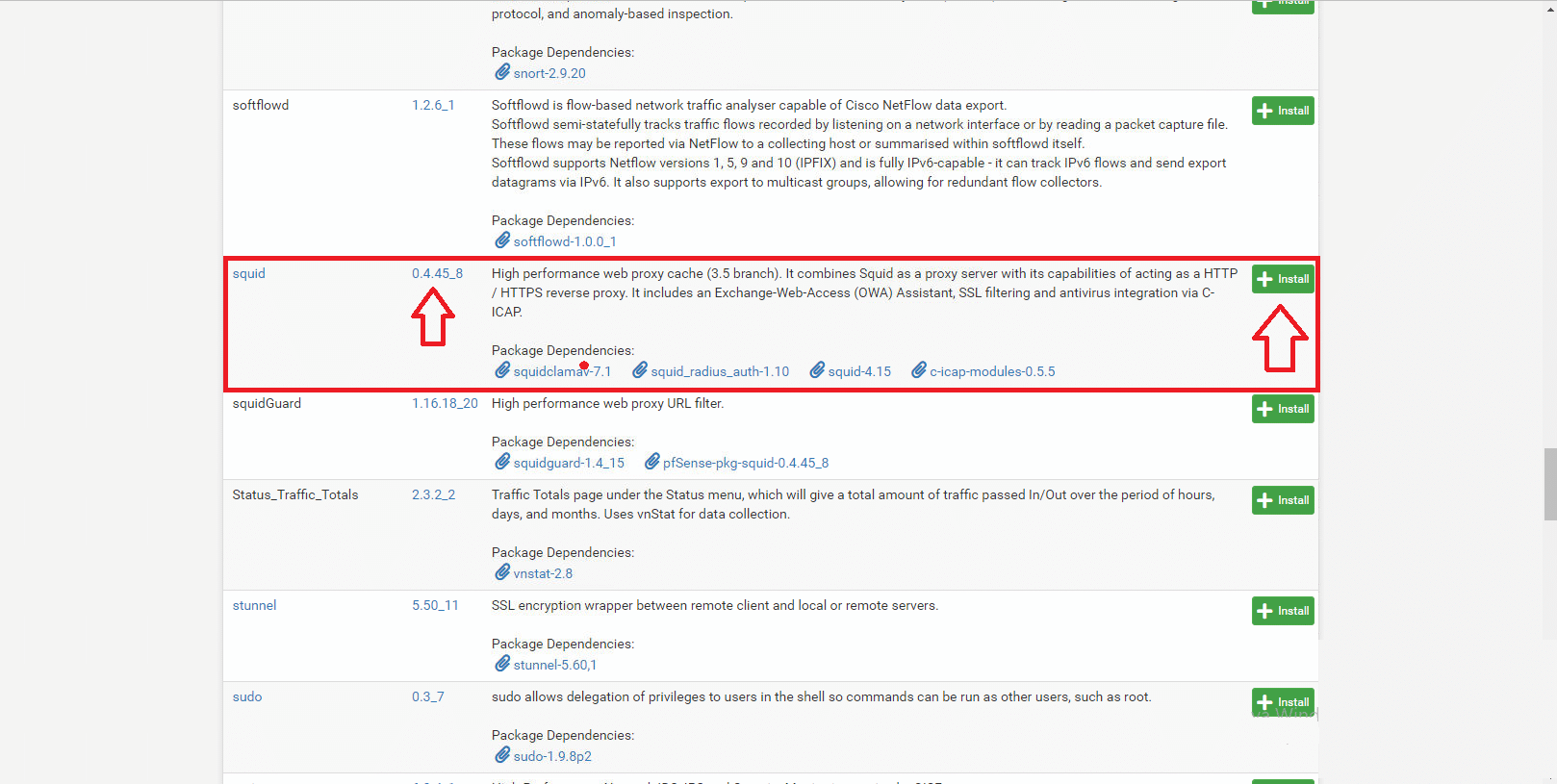

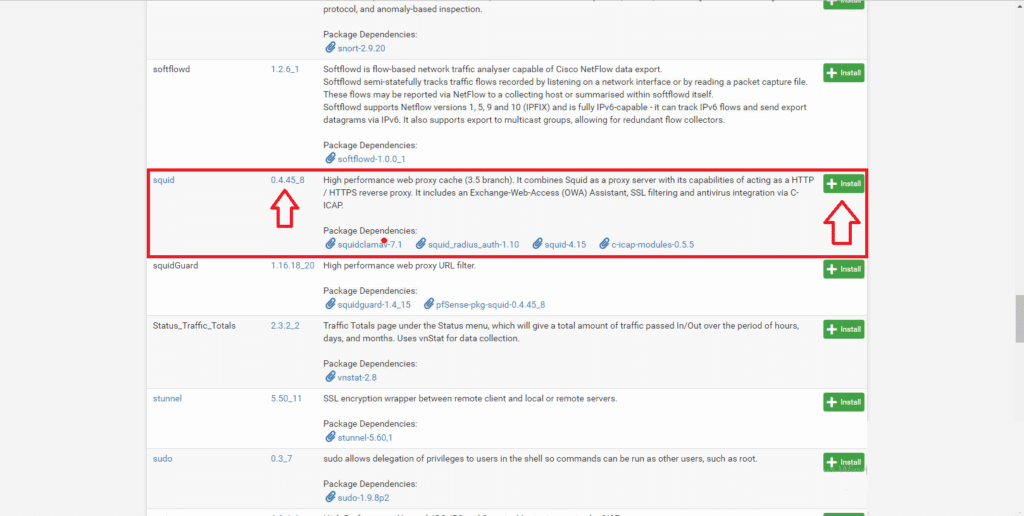

Individuare il pacchetto denominato squid quindi cliccare su Install

ATTENZIONE: al momento della stesura del seguente tutorial la versione di squid disponibile è la 0.4.45_8

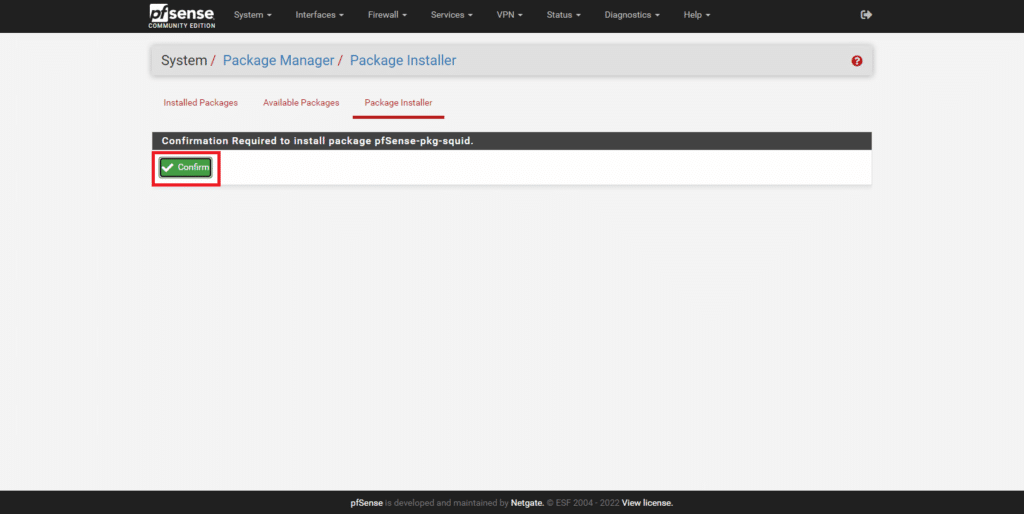

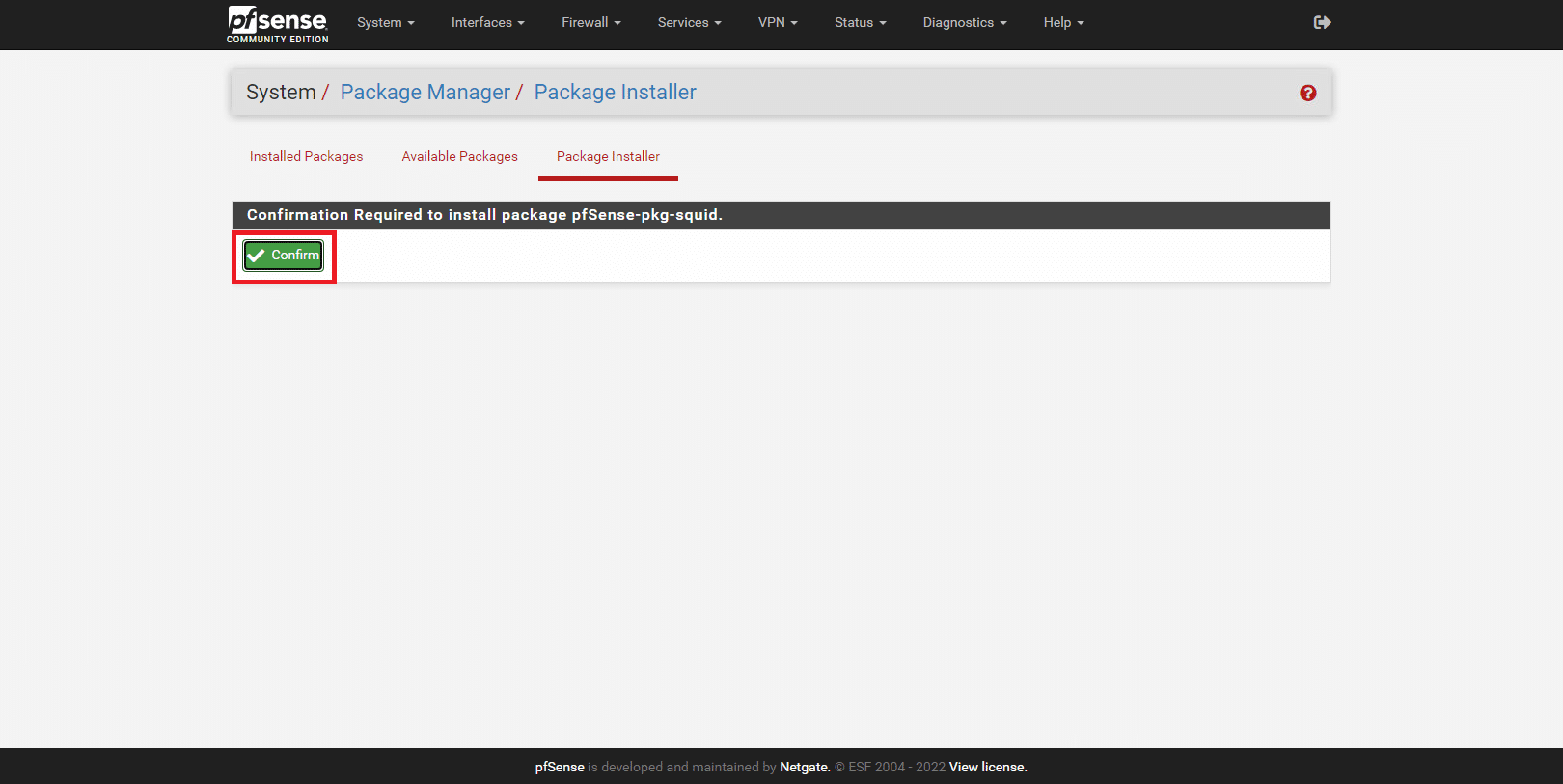

Cliccare Confirm per far partire l’installazione di squid

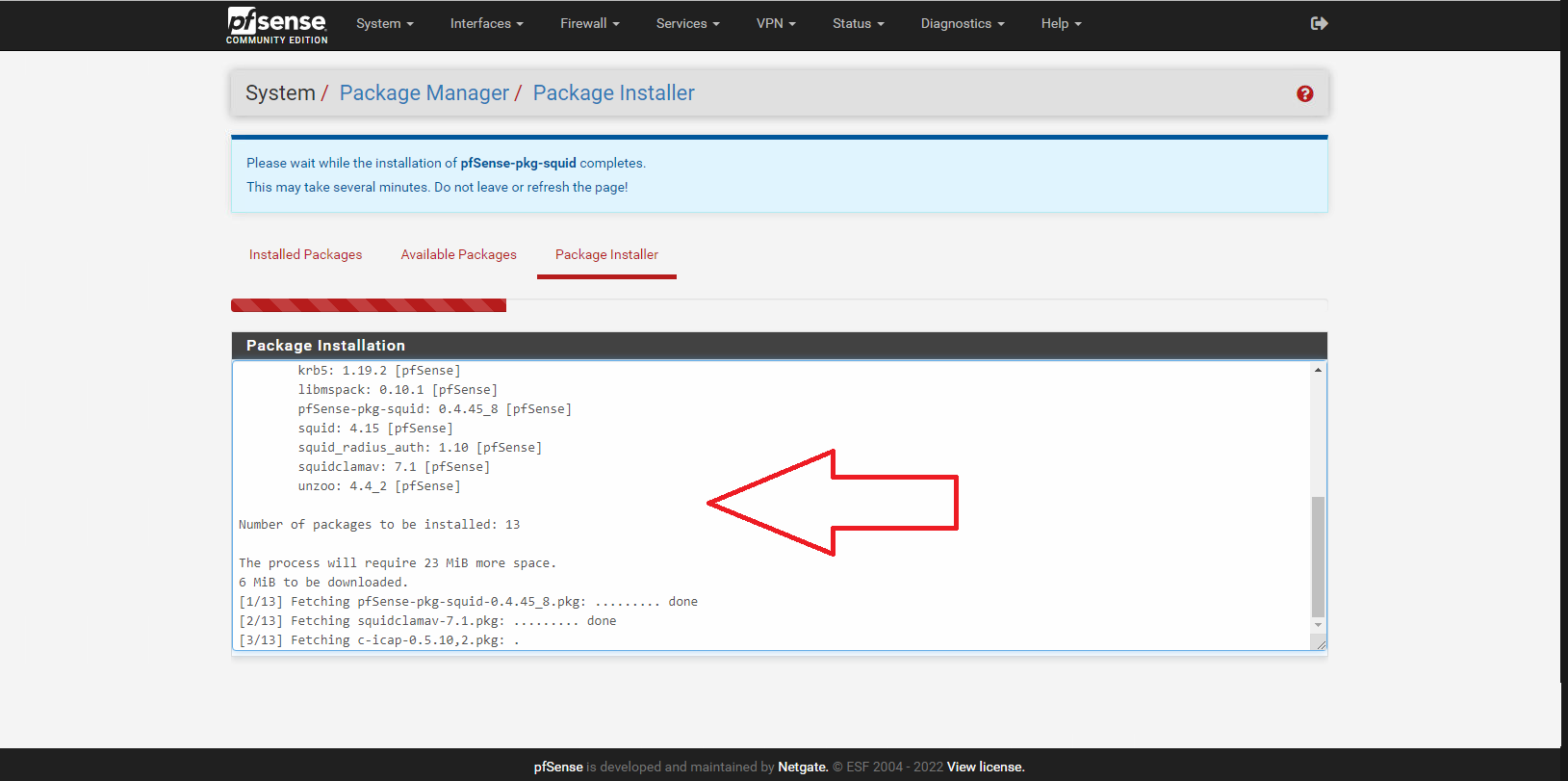

Attendere qualche secondo fino al termine dell’installazione

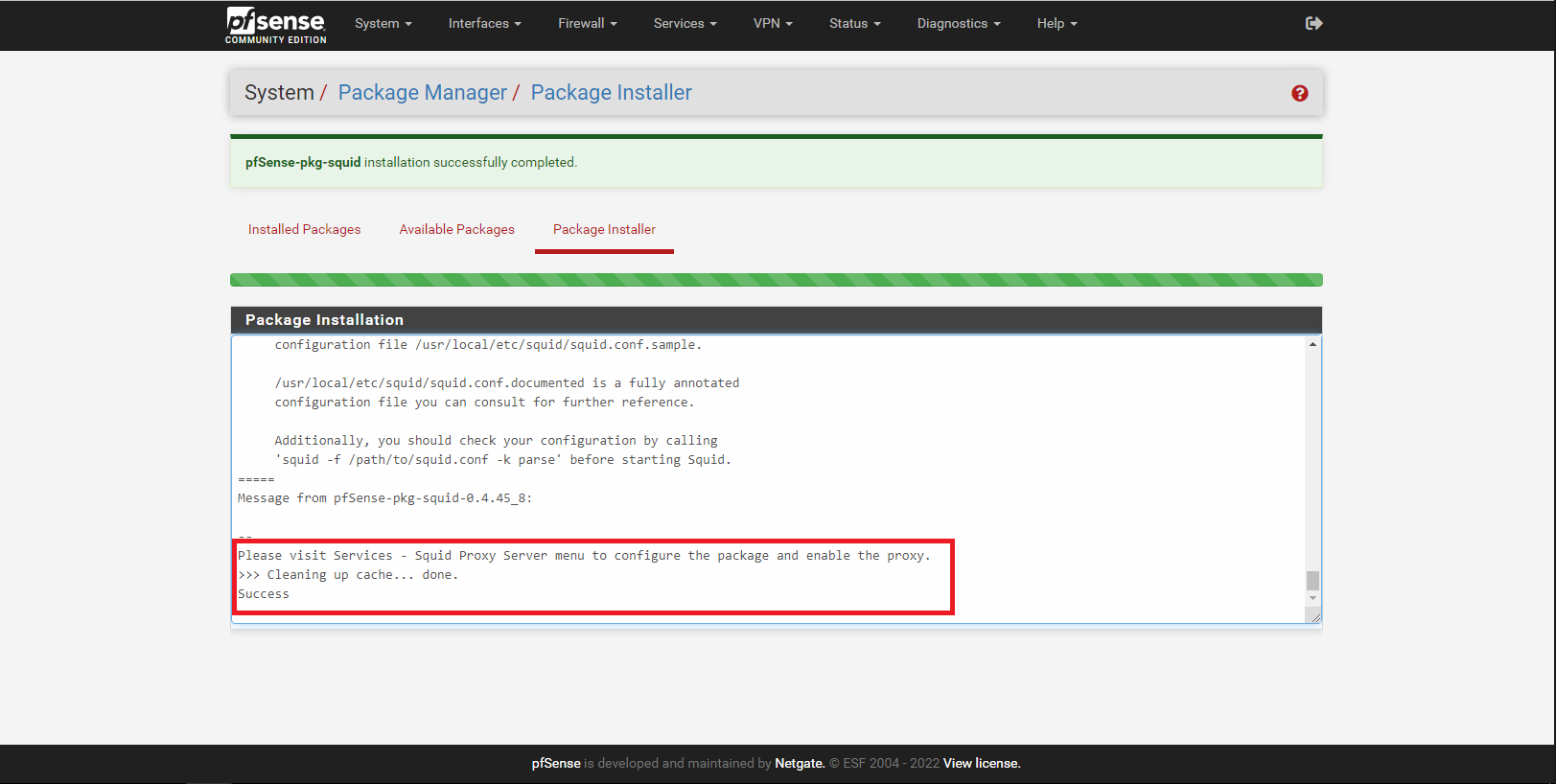

Al termine dell’installazione dovremmo vedere una schermata come quella sovrastante

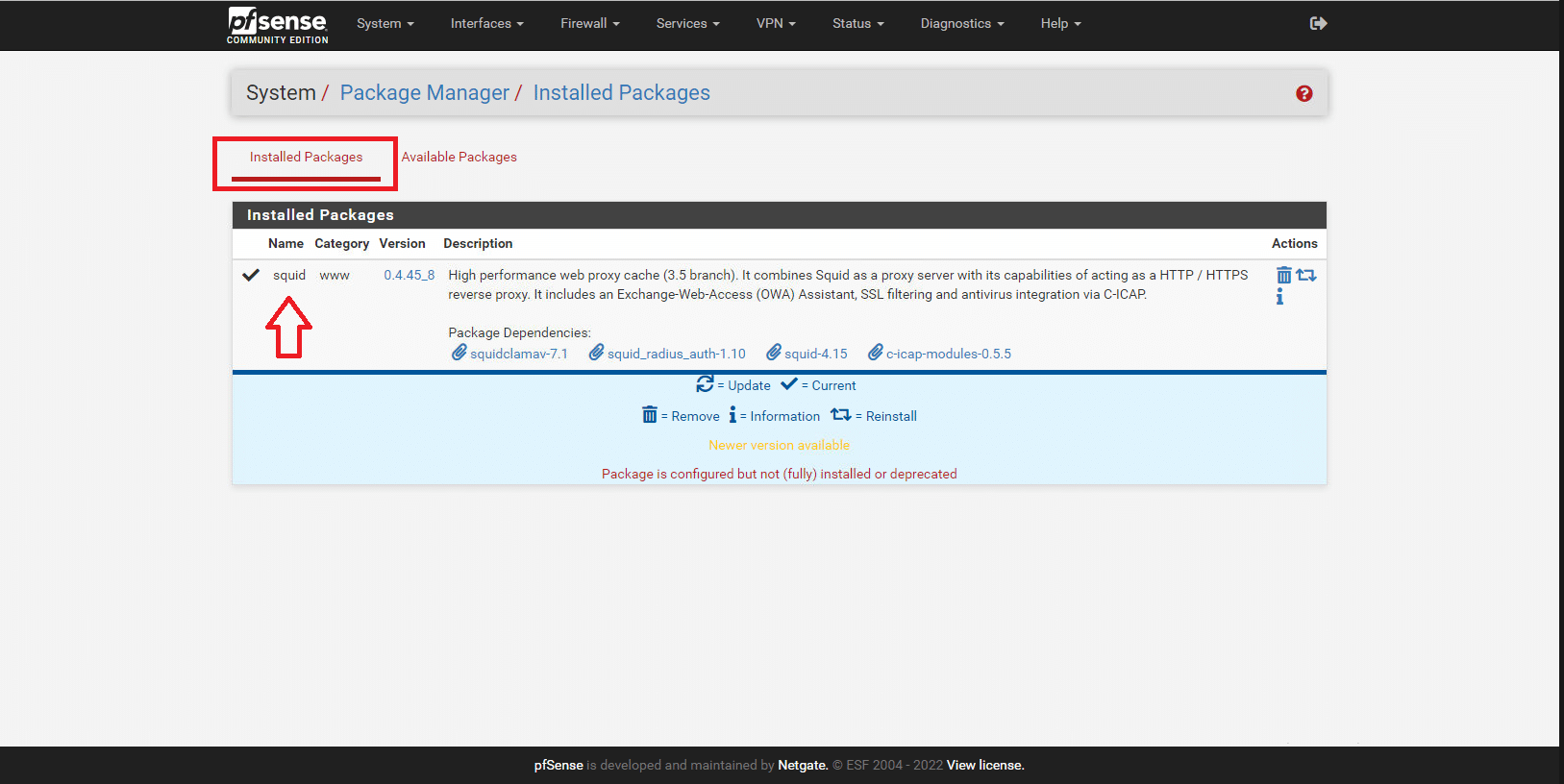

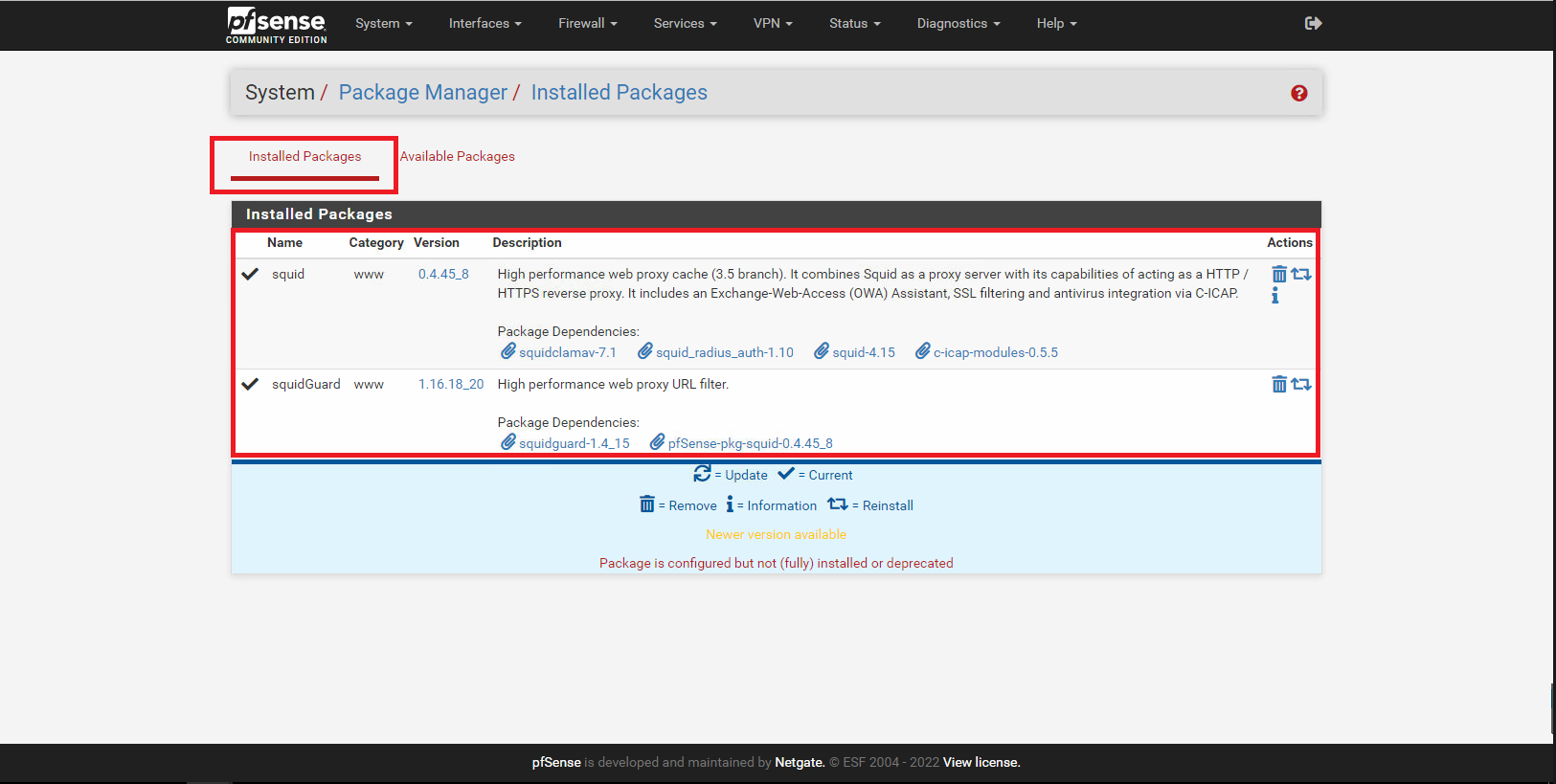

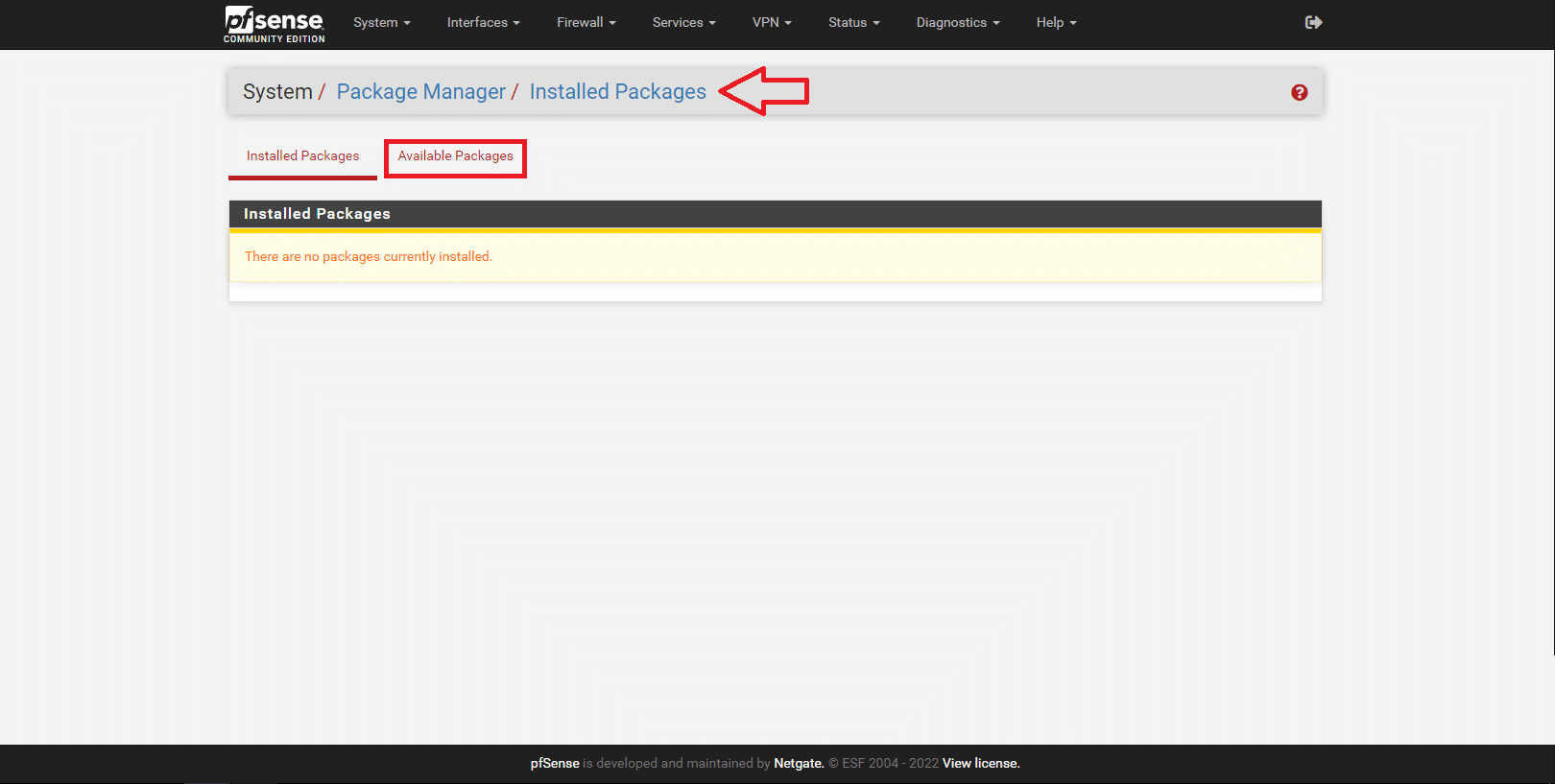

Cliccando su Installed Packages dovremmo vedere il pacchetto appena installato

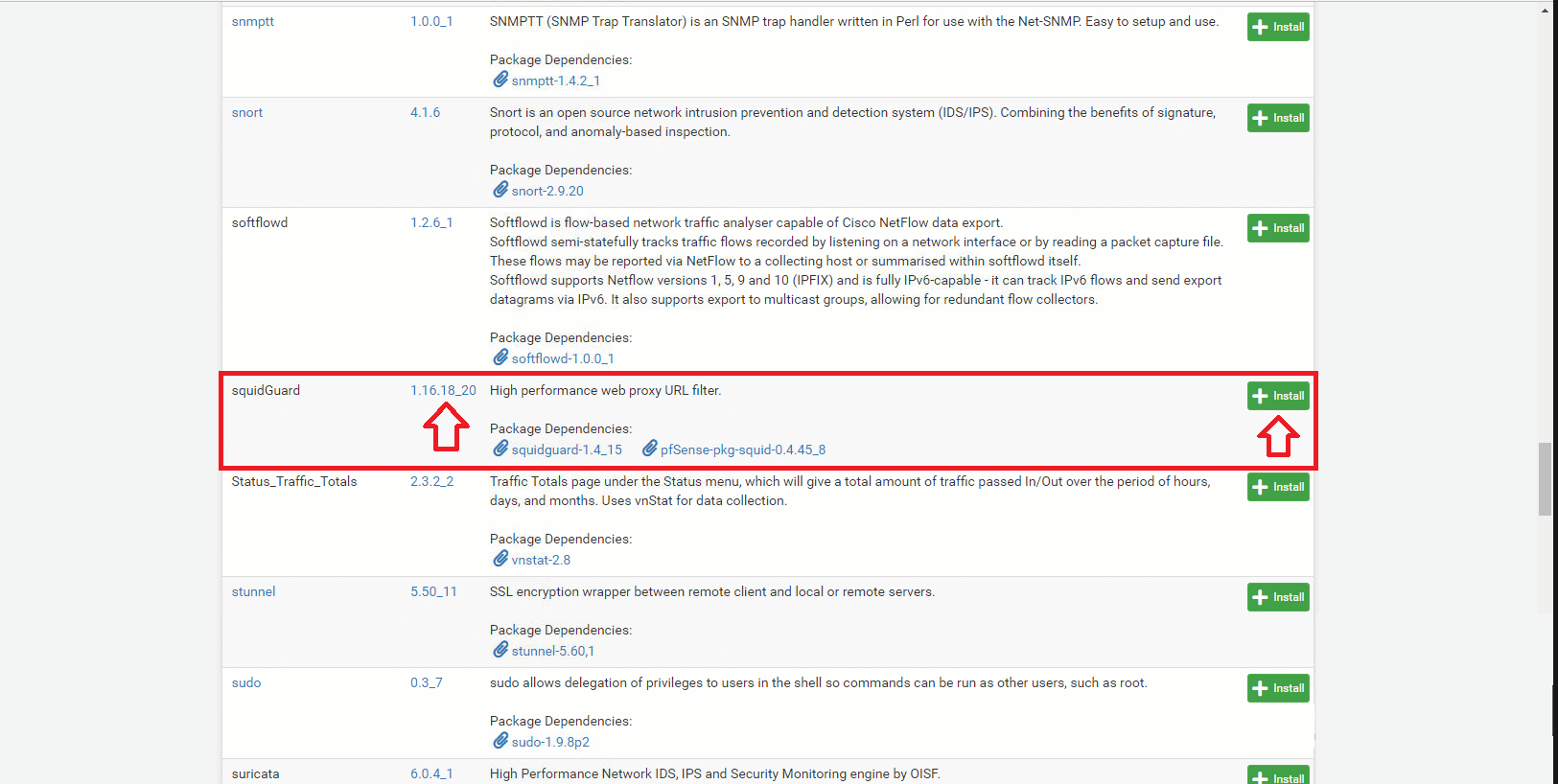

Procedere con l’installazione del pacchetto squidGuard come fatto per il pacchetto squid

ATTENZIONE: al momento della stesura del seguente tutorial la versione di squidGuard disponibile è la 1.16.18_20

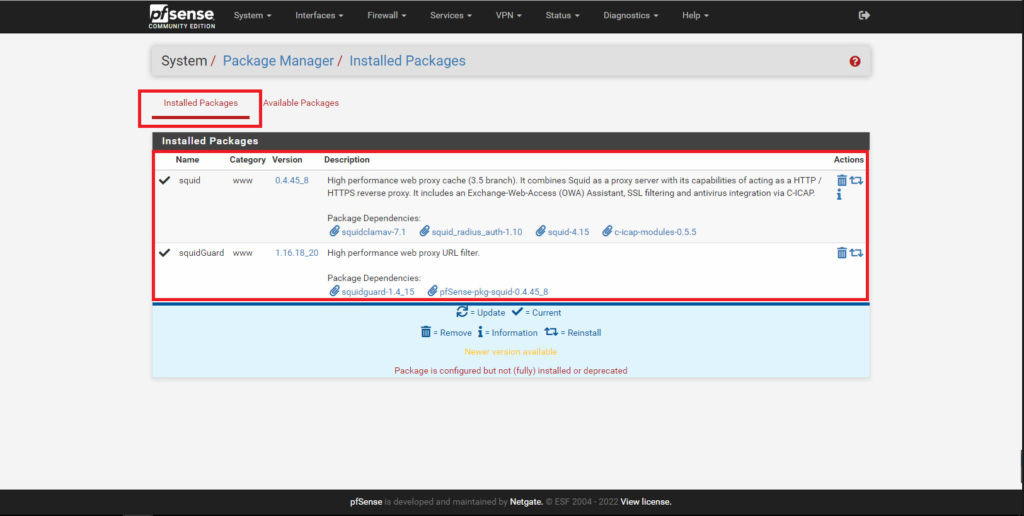

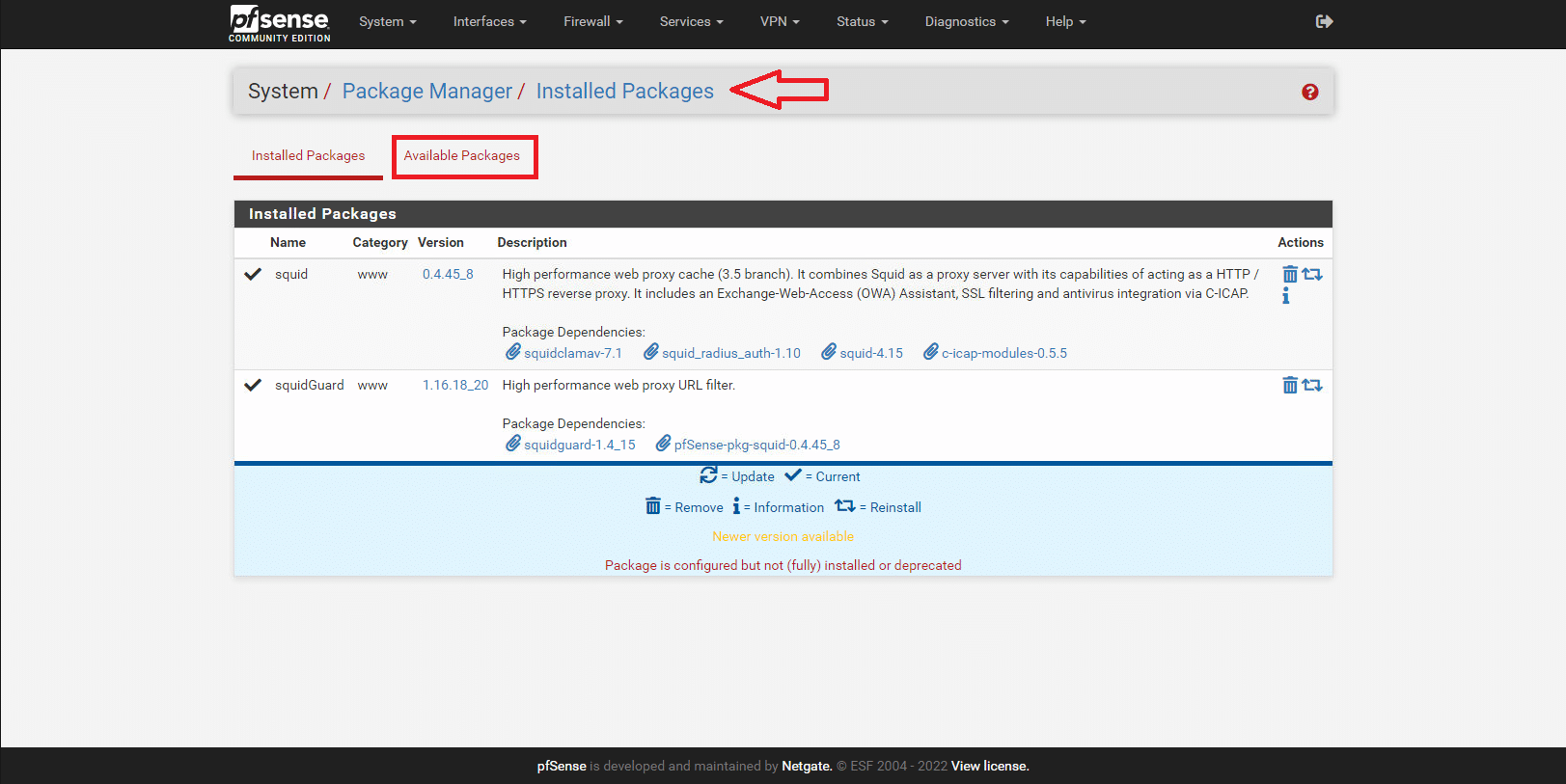

Se abbiamo fatto tutto correttamante dovremmo vedere una schermata come quella sovrastante con i due pacchetti installati

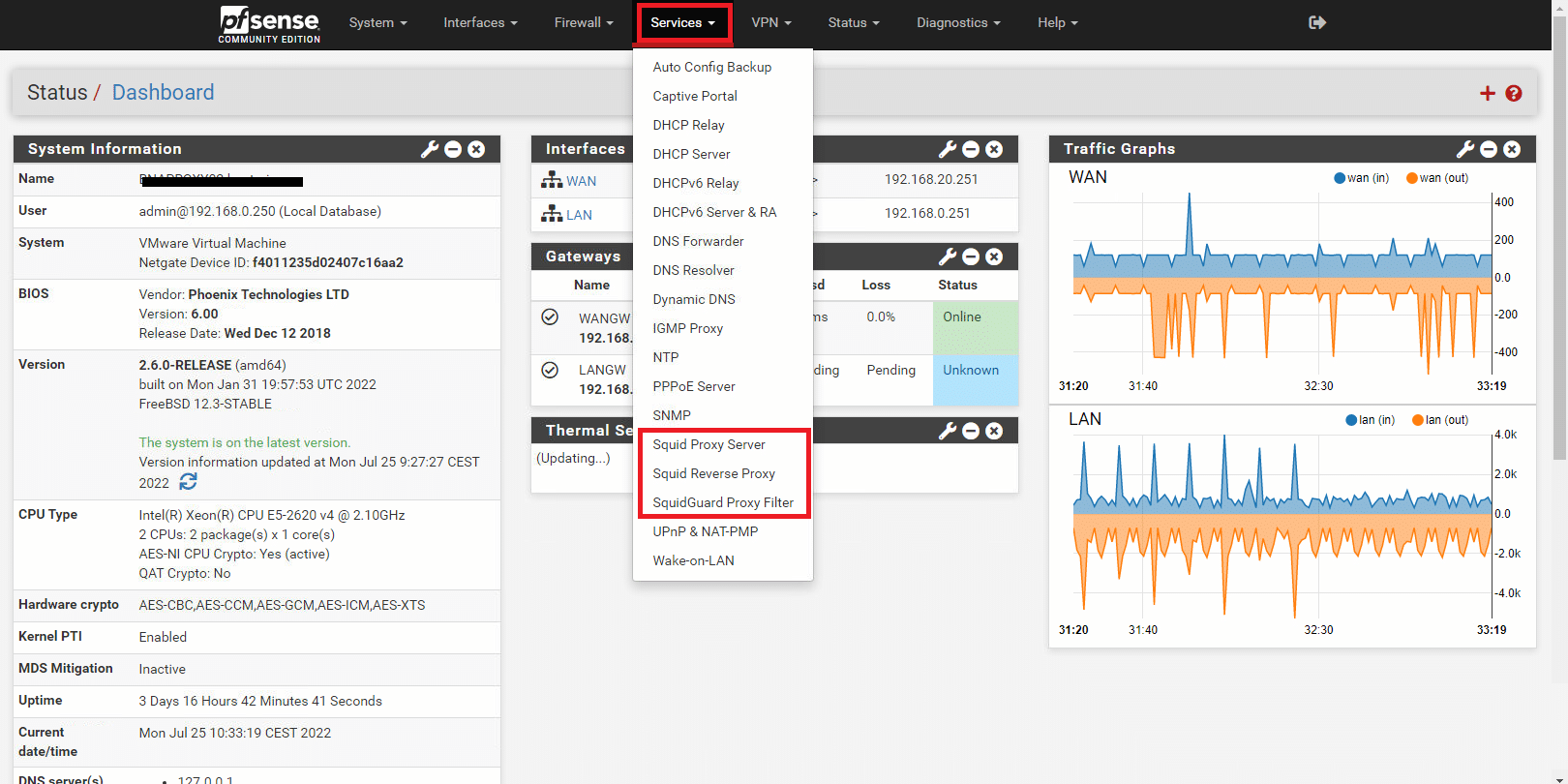

Posizionarsi nel menù Services e verificare la presenza dei 3 servizi relativi al proxy

Squid Proxy Server
Squid Reverse Proxy
SquidGuard Proxy Filter

CONFIGURAZIONE DI SQUID PROXY SERVER

Dal menù Services selezionare Squid Proxy Server

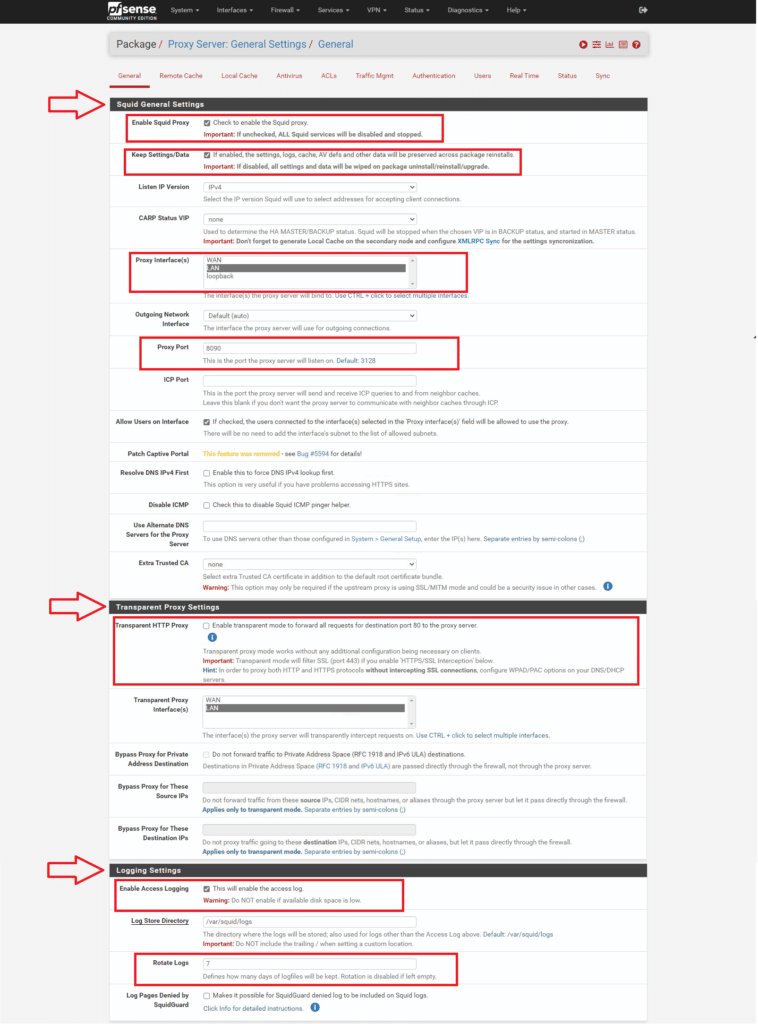

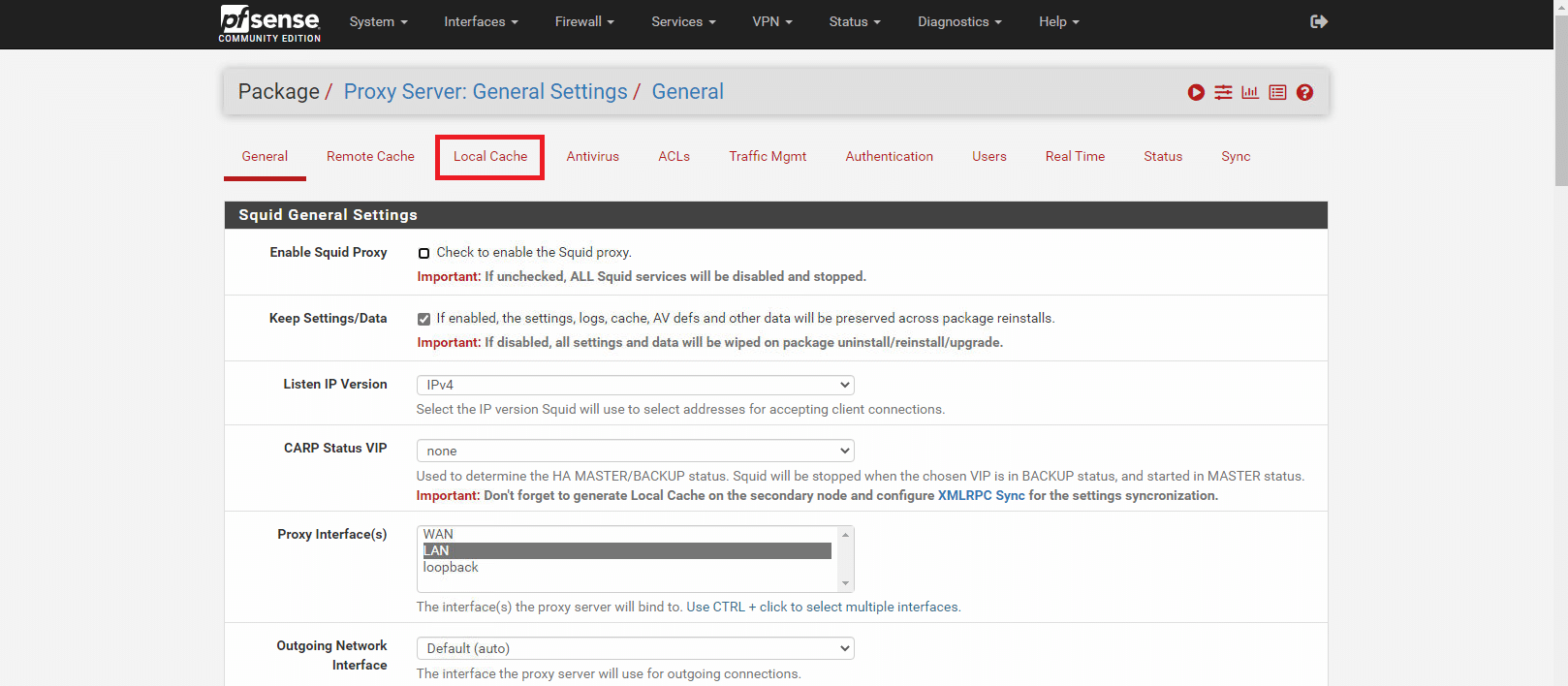

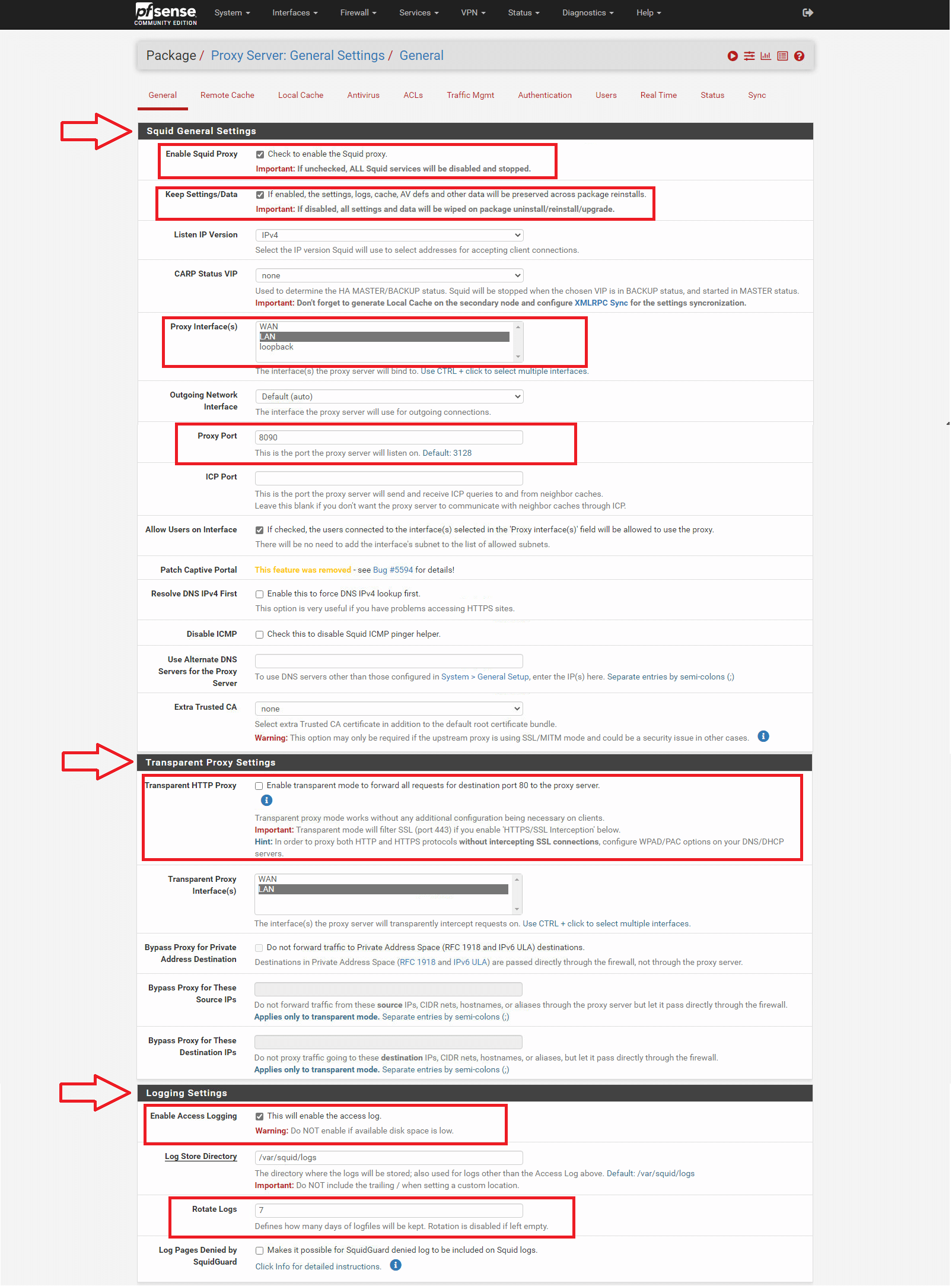

Modificare solo le sezioni come evidenziato nell’immagine sovrastante

Squid General Settings
Transparent Proxy Settings (Disattivare questa funzionalità se abilitata)
Logging Settings

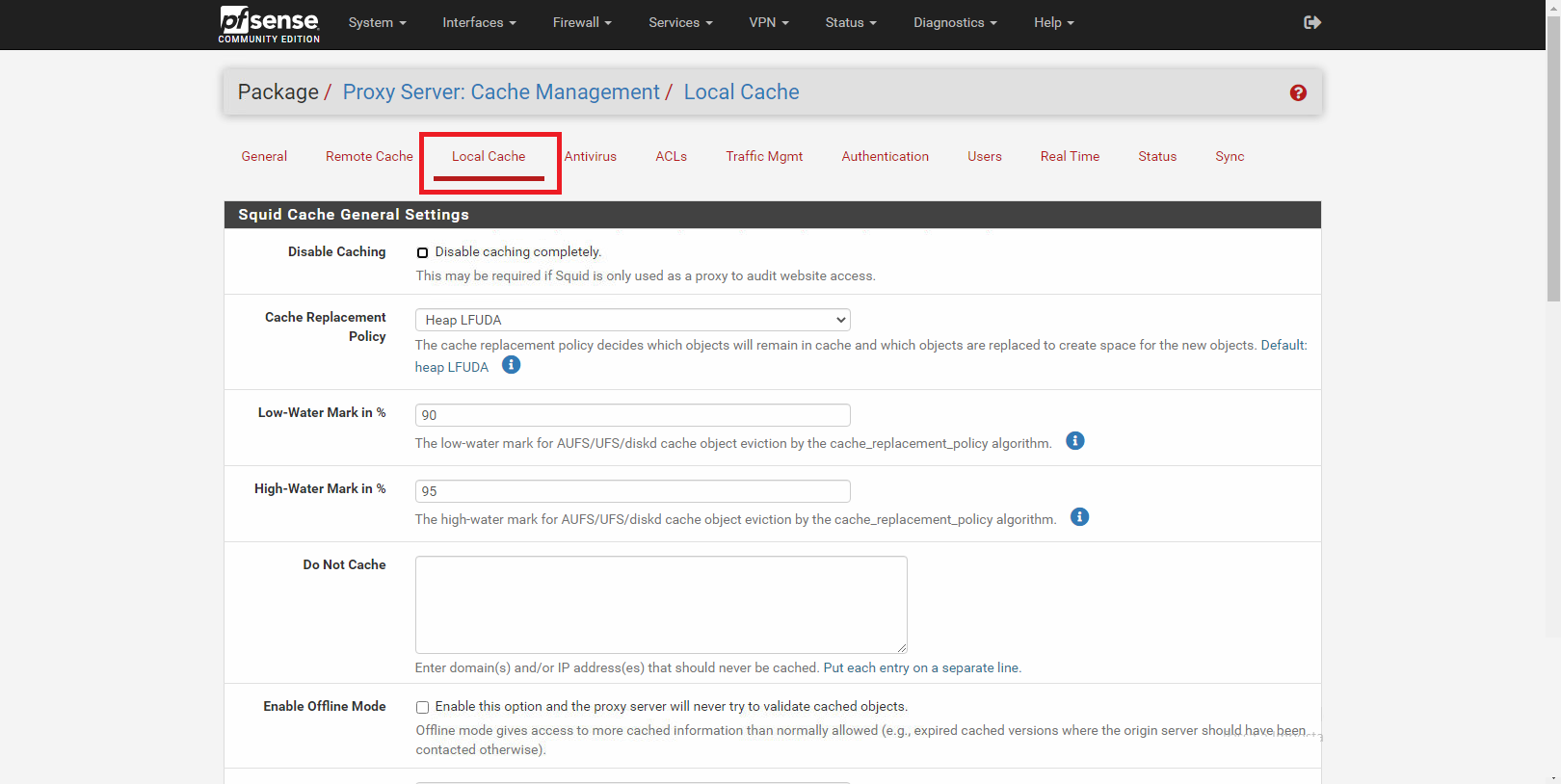

Selezionare quindi Local Cache

Lasciare tutto invariato quindi cliccare Save al fondo della pagina

CONFIGURAZIONE DEL PROXY SU PC E TEST DI FUNZIONAMENTO

Di solito i PC all’interno della rete non possono navigare senza il proxy quindi è inibito dal firewall centrale tutto il traffico diretto verso internet

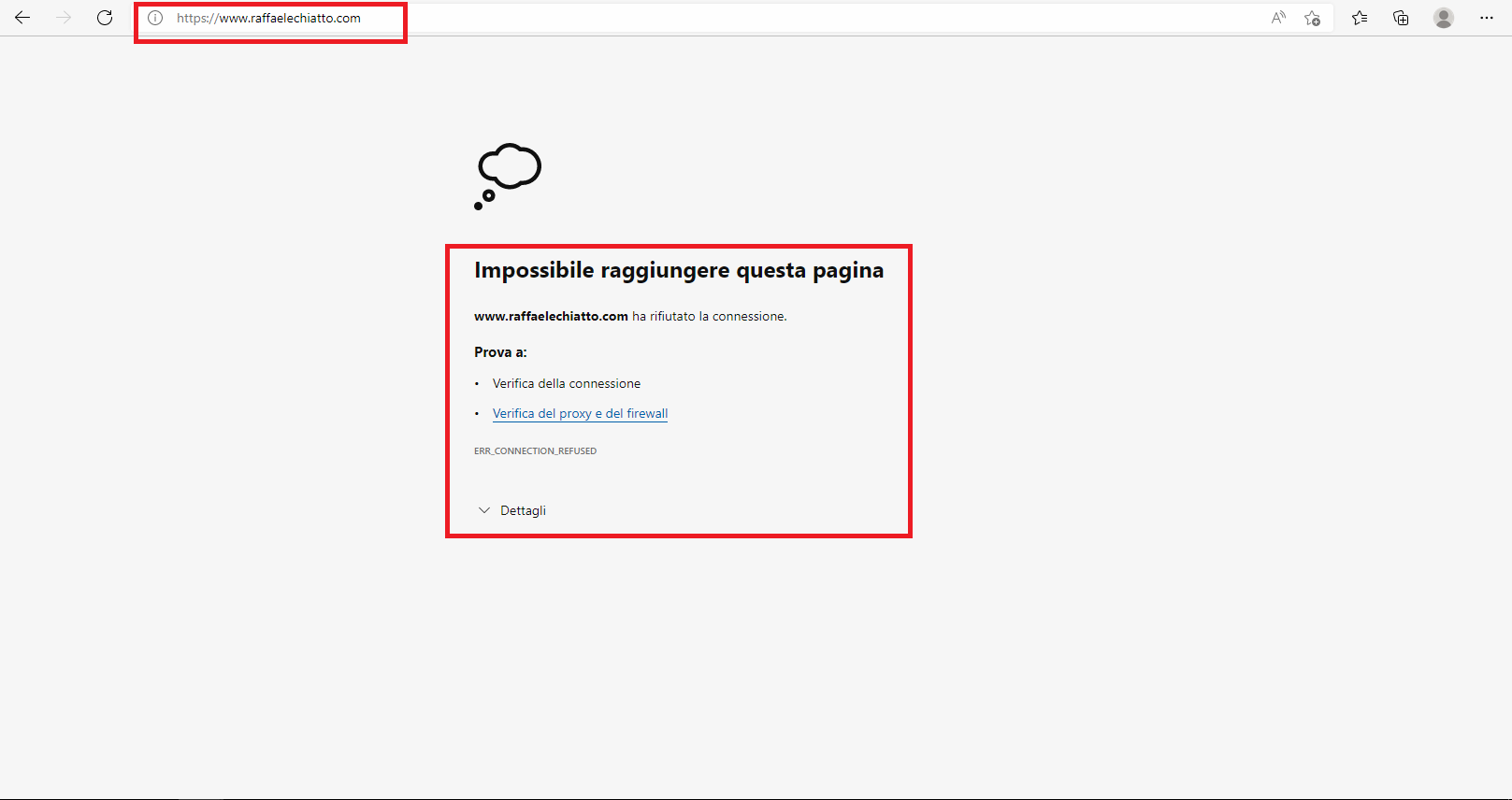

Nel mio caso senza la configurazione proxy il PC non naviga come è giusto che sia

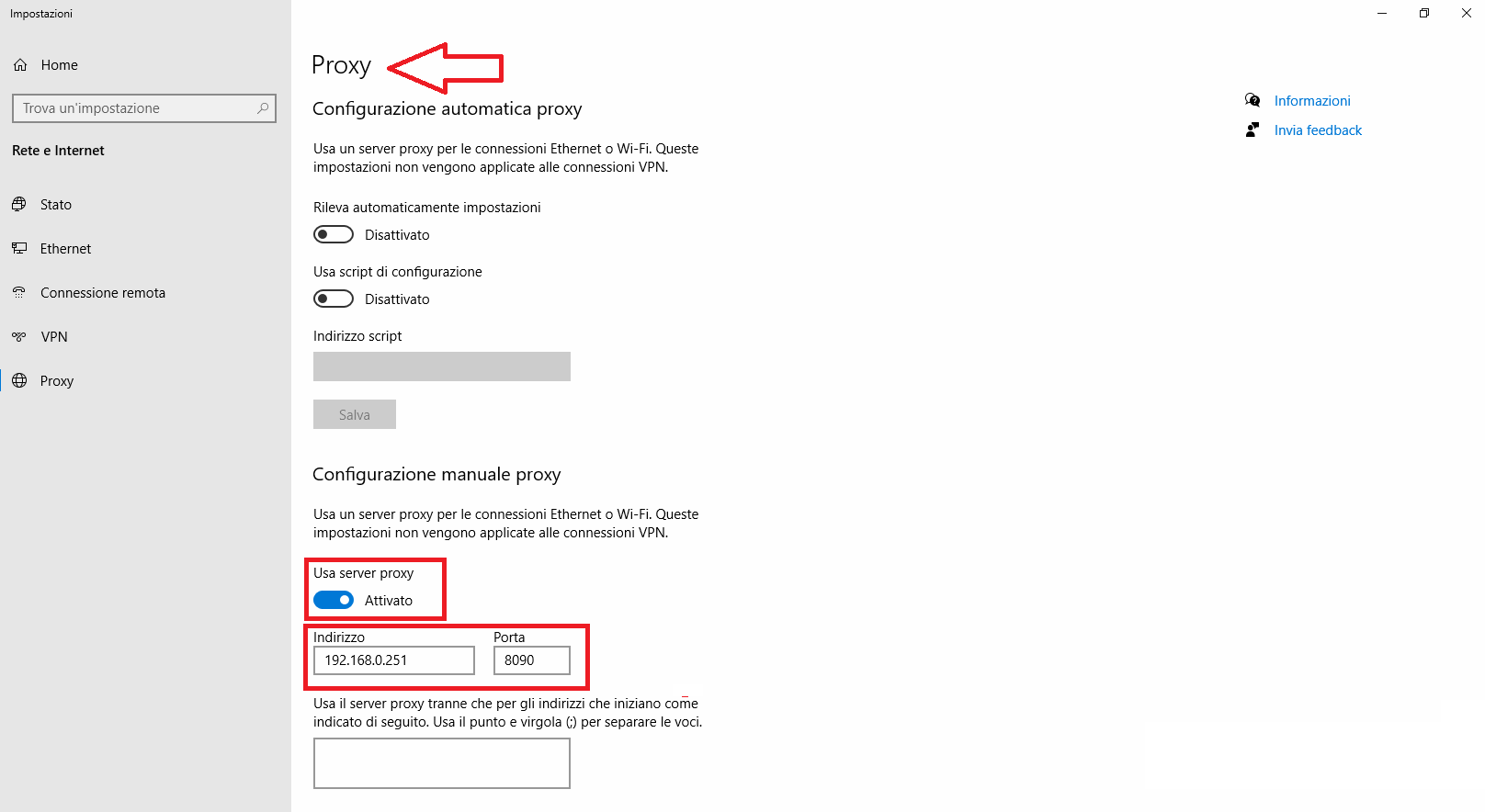

Se invece configuro il proxy sul mio PC Windows 10 impostando l’indirizzo e la porta come mostrato nell’immagine sovrastante

Facendo un refresh della pagina inzierà come per magia a navigare

CONFIGURAZIONE DELL’URL FILTER SQUIDGUARD

Adesso che il Web proxy è attivo procedere con la configurazione dell’URL Filter Squid Guard.

Dal menù Services selezionare SquidGuard Proxy Filter

Selezionare Enable quindi Apply

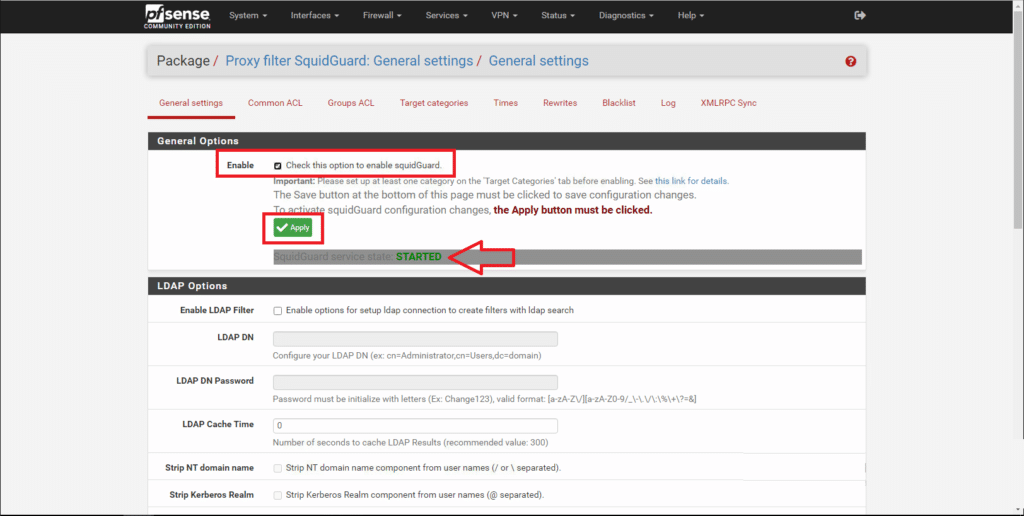

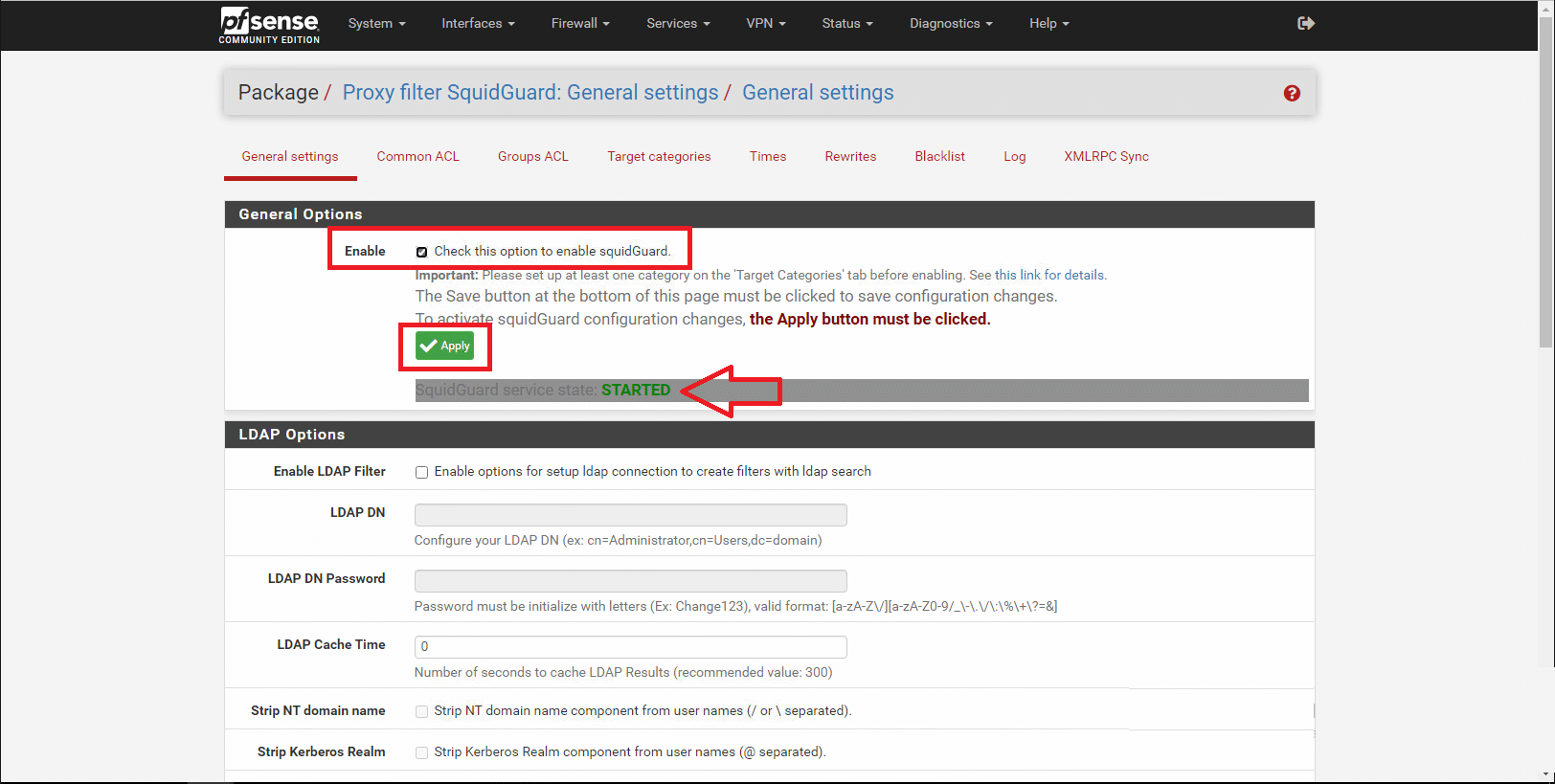

Se l’URL Filter è partito senza problema dovremmo vedere una schermata come quella sovrastante

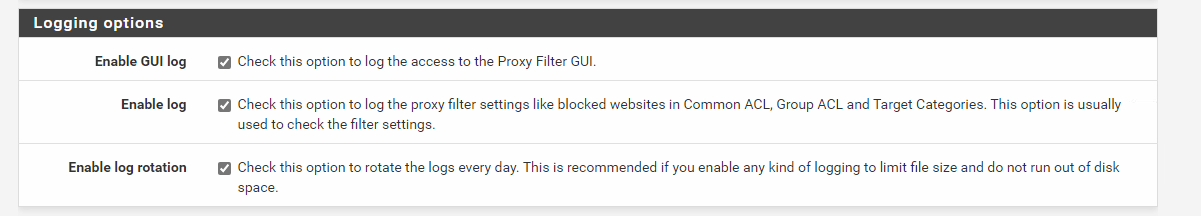

Abilitare tutte le opzioni della sezione Logging Options come mostrato nell’immafgine sovrastante

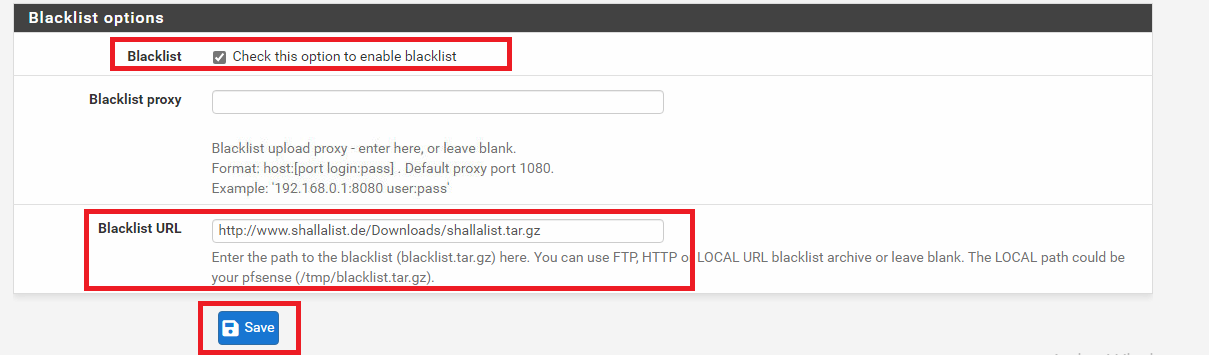

Al fondo della pagina abilitare e configurare la blacklist

La URL da inserire è la seguente

http://www.shallalist.de/Downloads/shallalist.tar.gz

oppure

http://dsi.ut-capitole.fr/blacklists/download/blacklists_for_pfsense.tar.gz

Cliccare Save per salvare le impostazioni

ATTENZIONE: al momento della stesura del seguente tutorial l’URL della blacklist di Shalla non è disponibile quindi in alternativa ho utilizzato l’altro

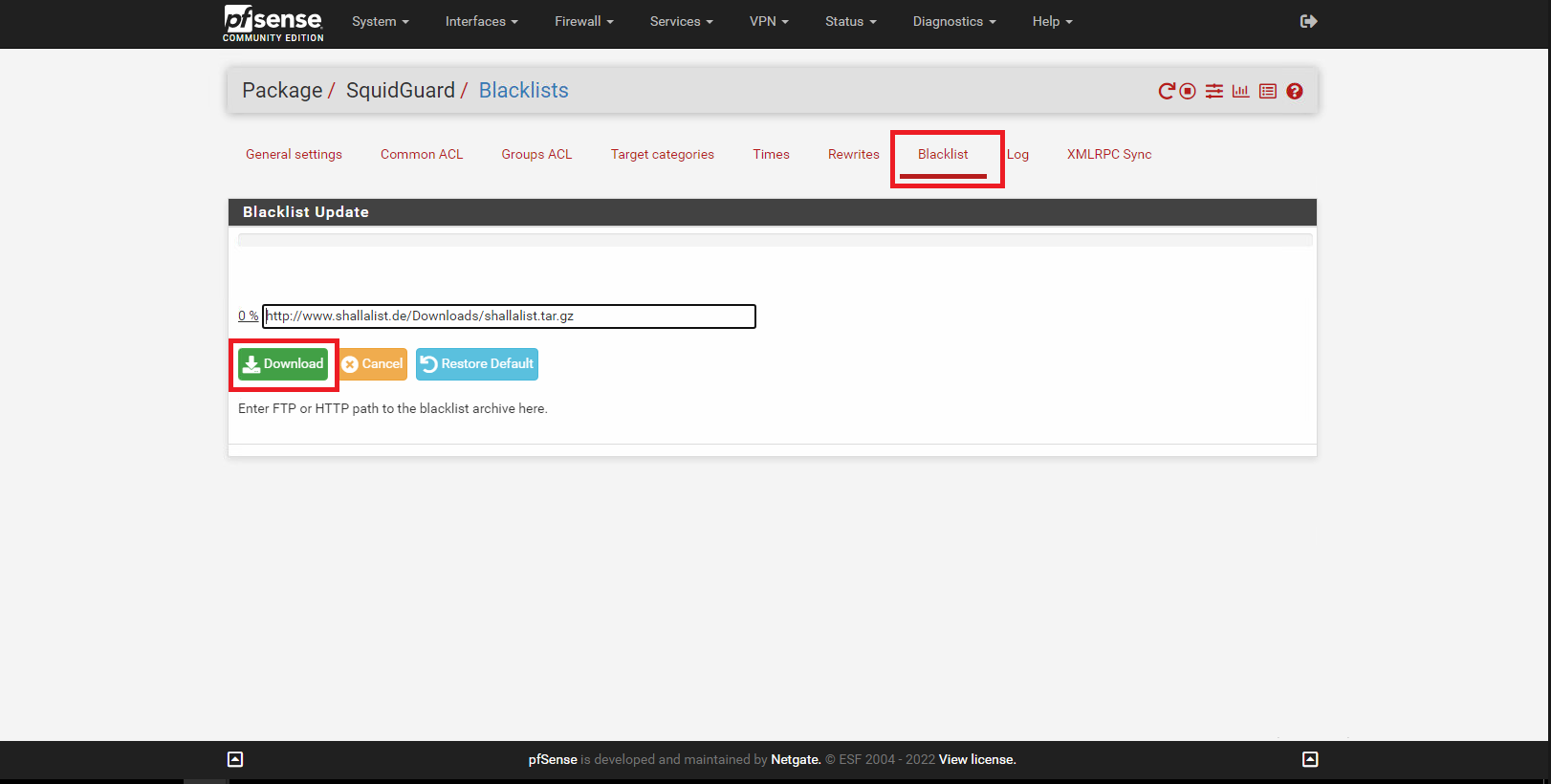

Posizionarsi nel menù Blacklist quindi cliccare su Download

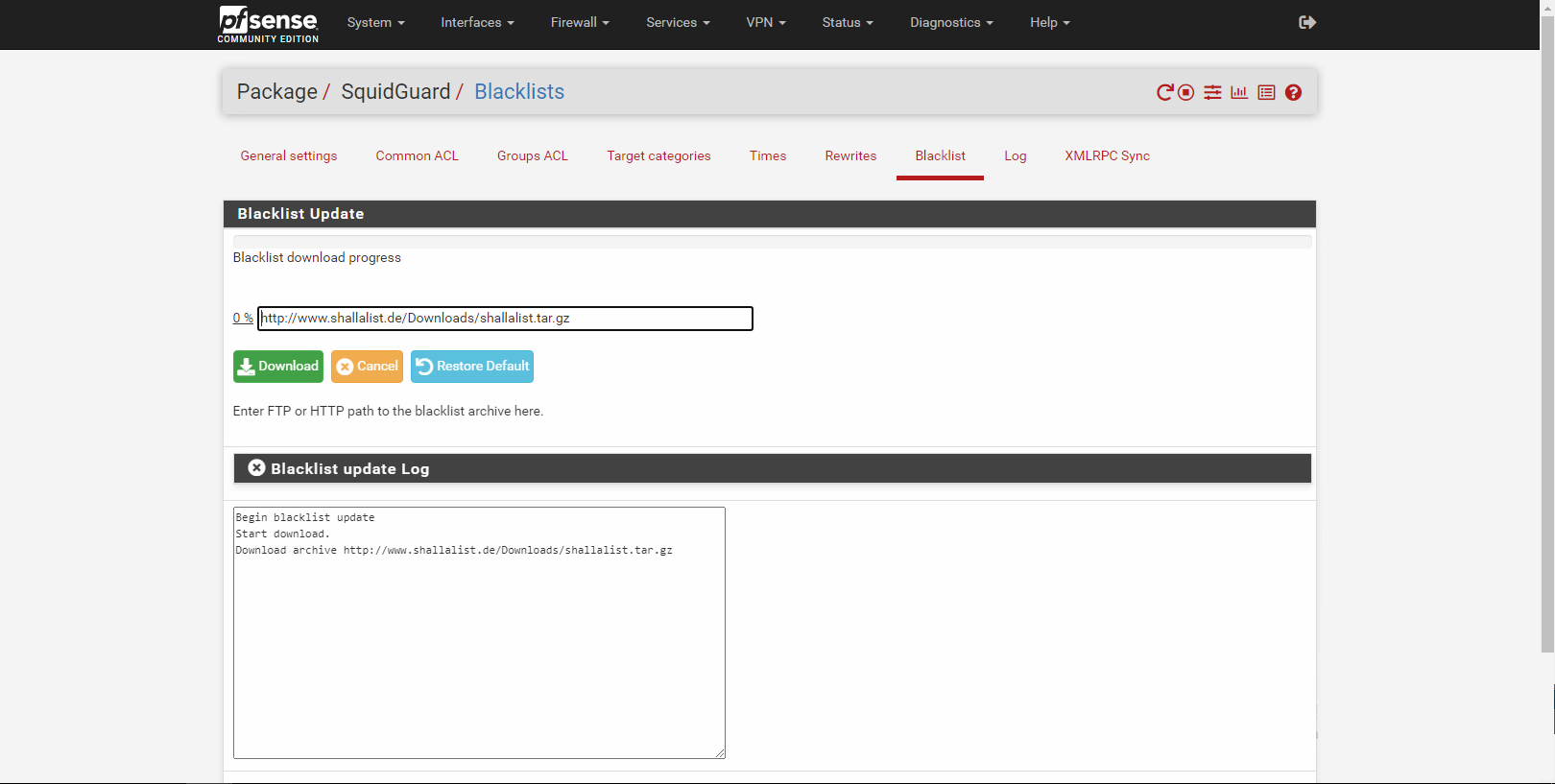

Attendere qualche minuto fino al termine del Download

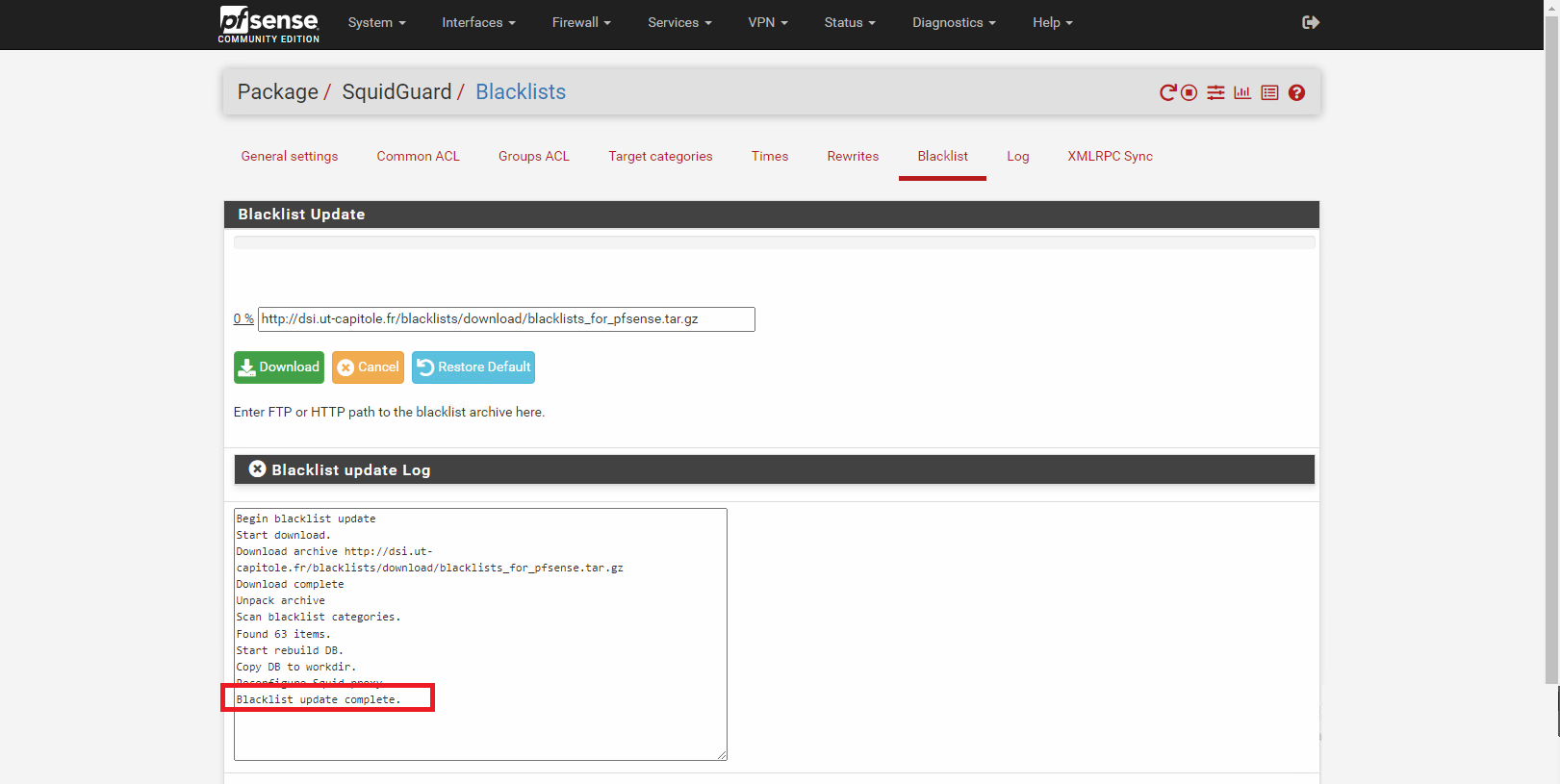

Al termine del Download dovremmo vedere una schermata come quella sovrastante con la dicitura Blacklist Update Complete

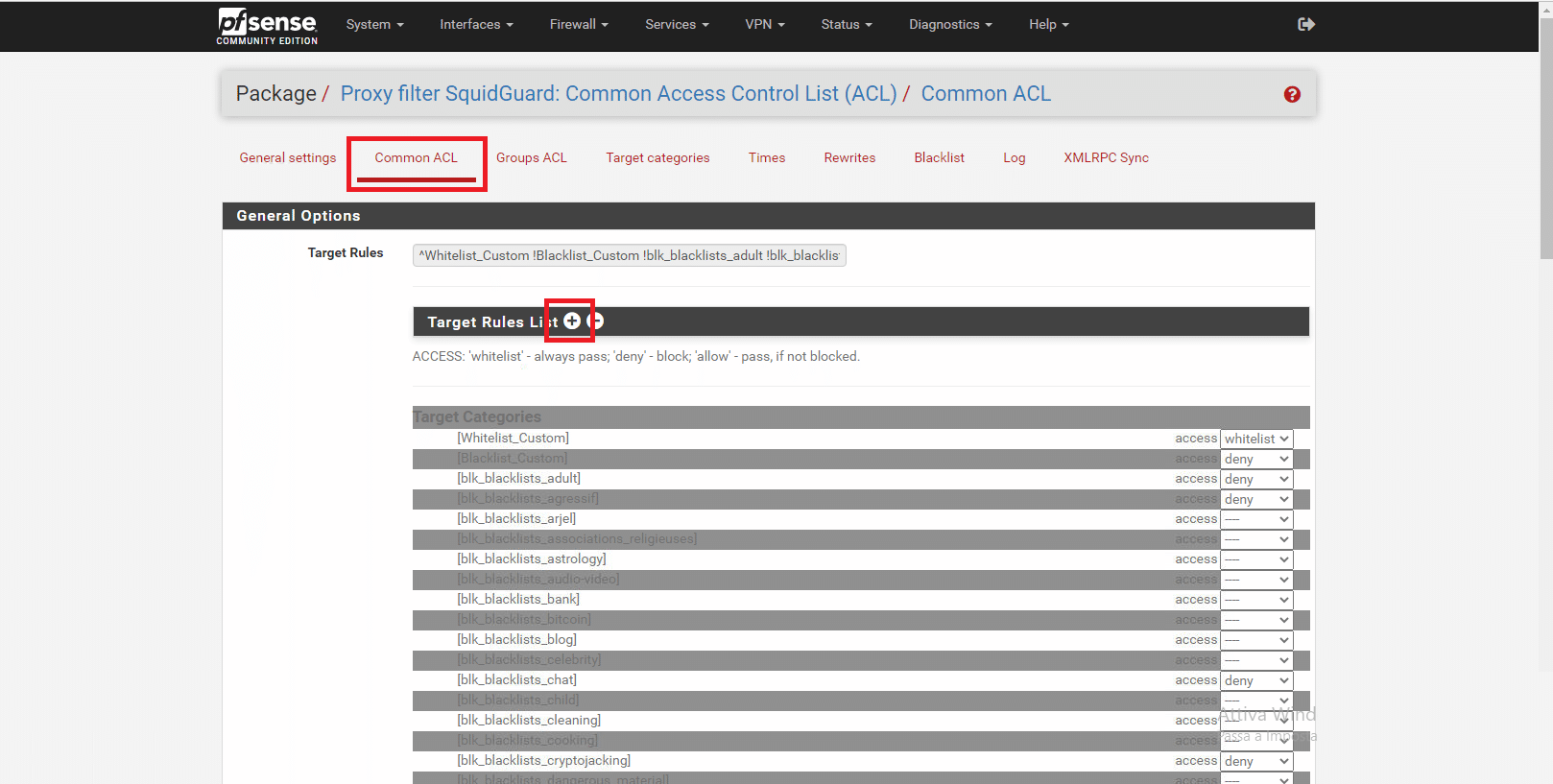

Cliccare su Common ACL quindi premere il + su Target Rules List

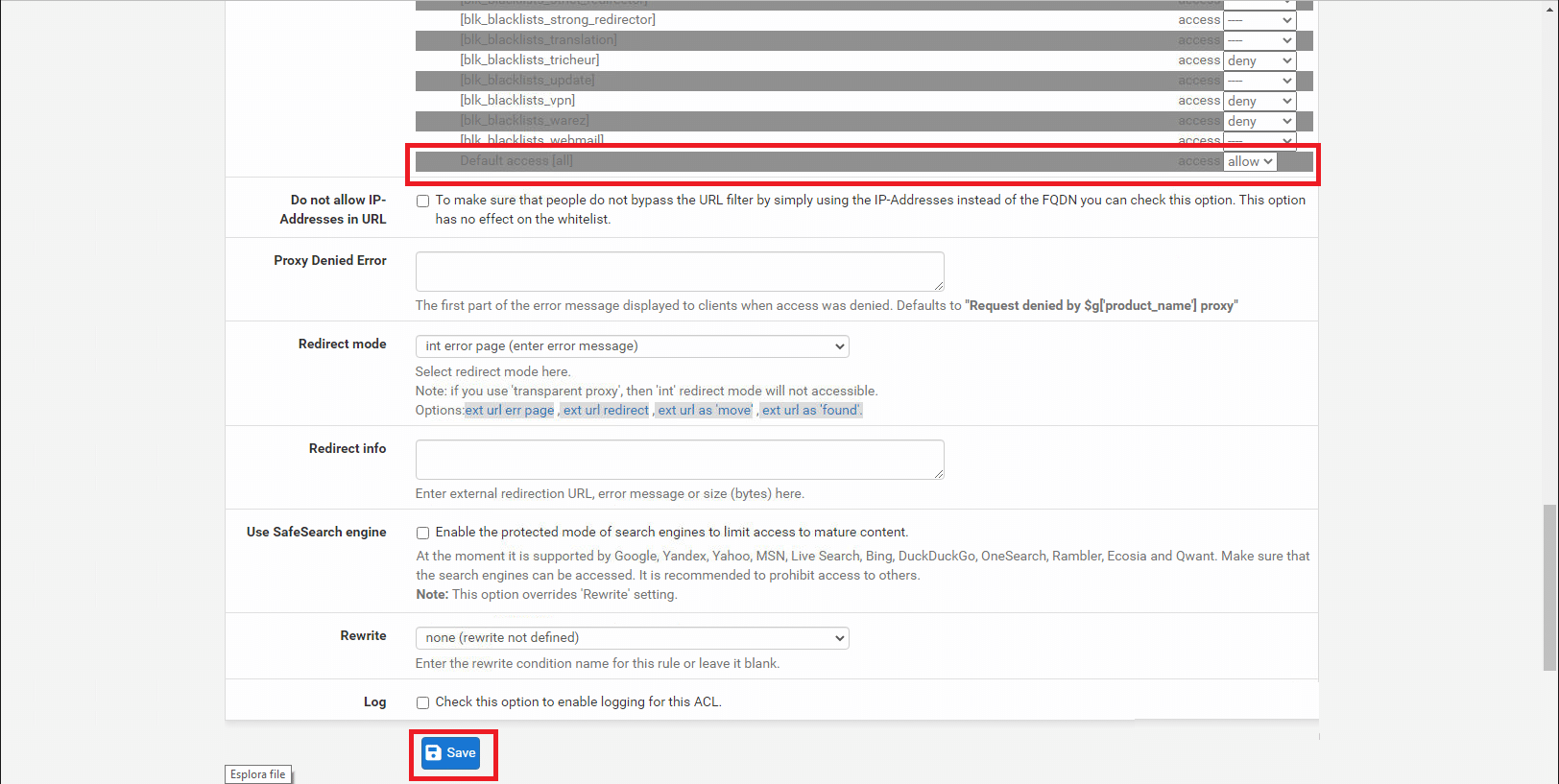

In questa sezione andare al fondo e impostare la Default Access [all] in Allow

Quindi bloccare tutte le categorie desiderate impostando il valore Deny

Cliccare su Save per salvare le Impostazioni

Da questo momento in poi tutte le Blacklist attivate non permetteranno la visualizzazione dei siti web bloccati

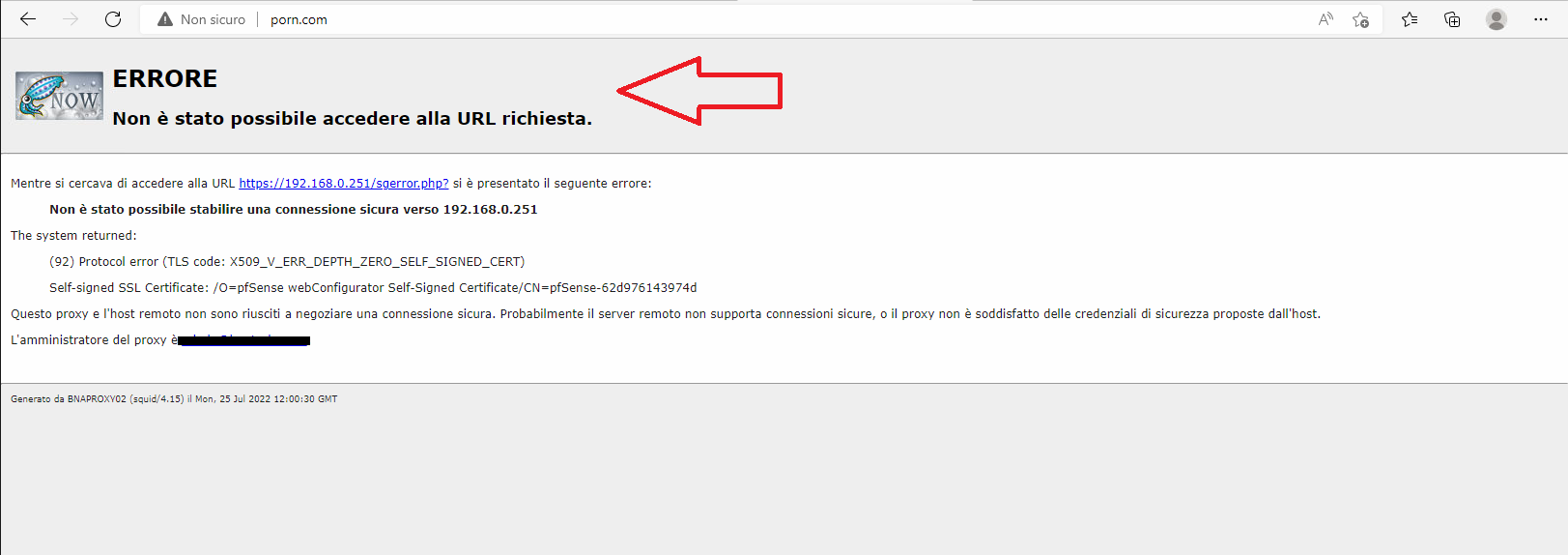

In caso di URL bloccata dovrebbe comparire sul browser del client un messaggio come quello mostrato nell’immagine sovrastante

CONFIGURAZIONE AVANZATE DEL WEB PROXY

La configurazione del Web Proxy è terminata ma ci sono altre opzioni che è possibile configurare. Di seguito farò una breve carrellata a scopo informativo

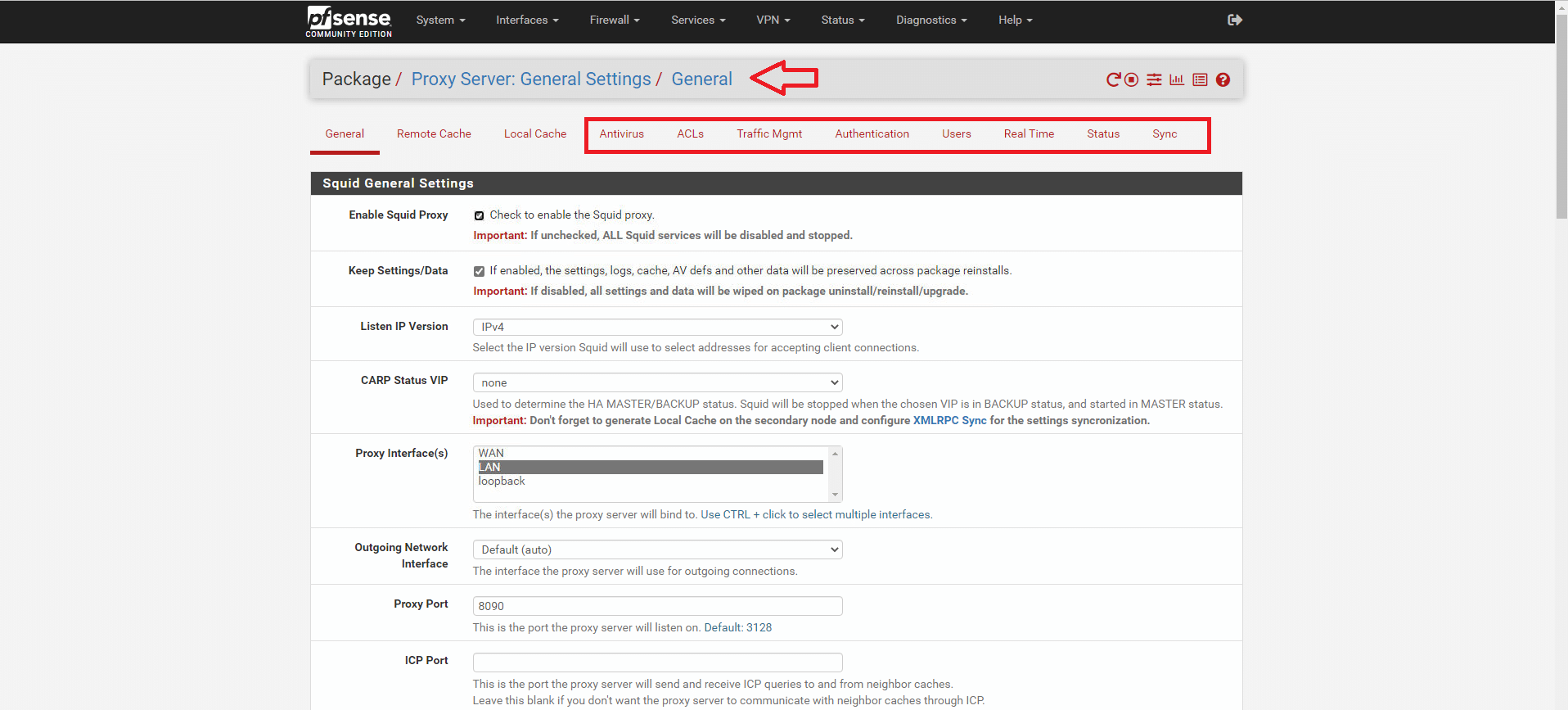

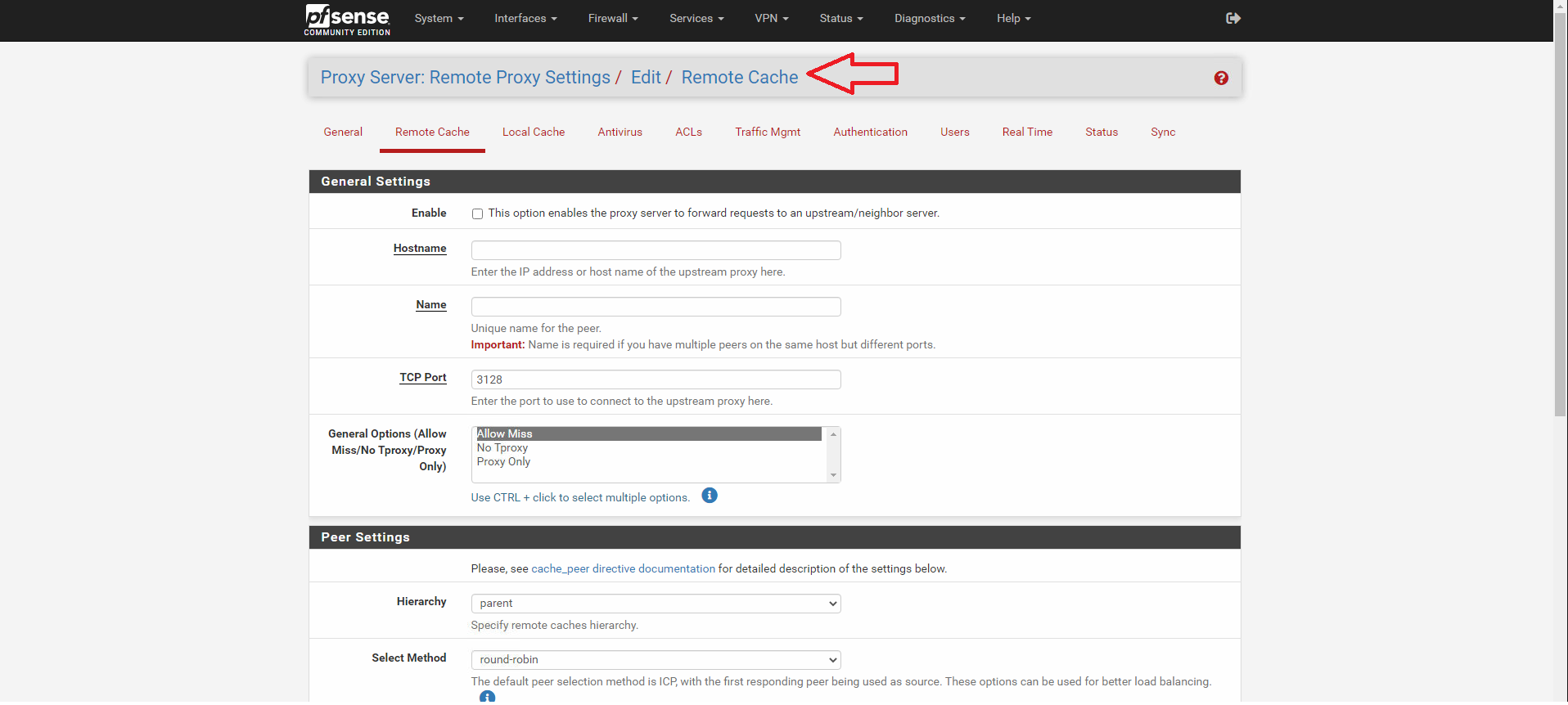

Come è possibile vedere dall’immagine sovrastante nella schermata delle Impostazioni Generali del Web proxy vediamo i seguenti tab

Remote Cache

Antivirus

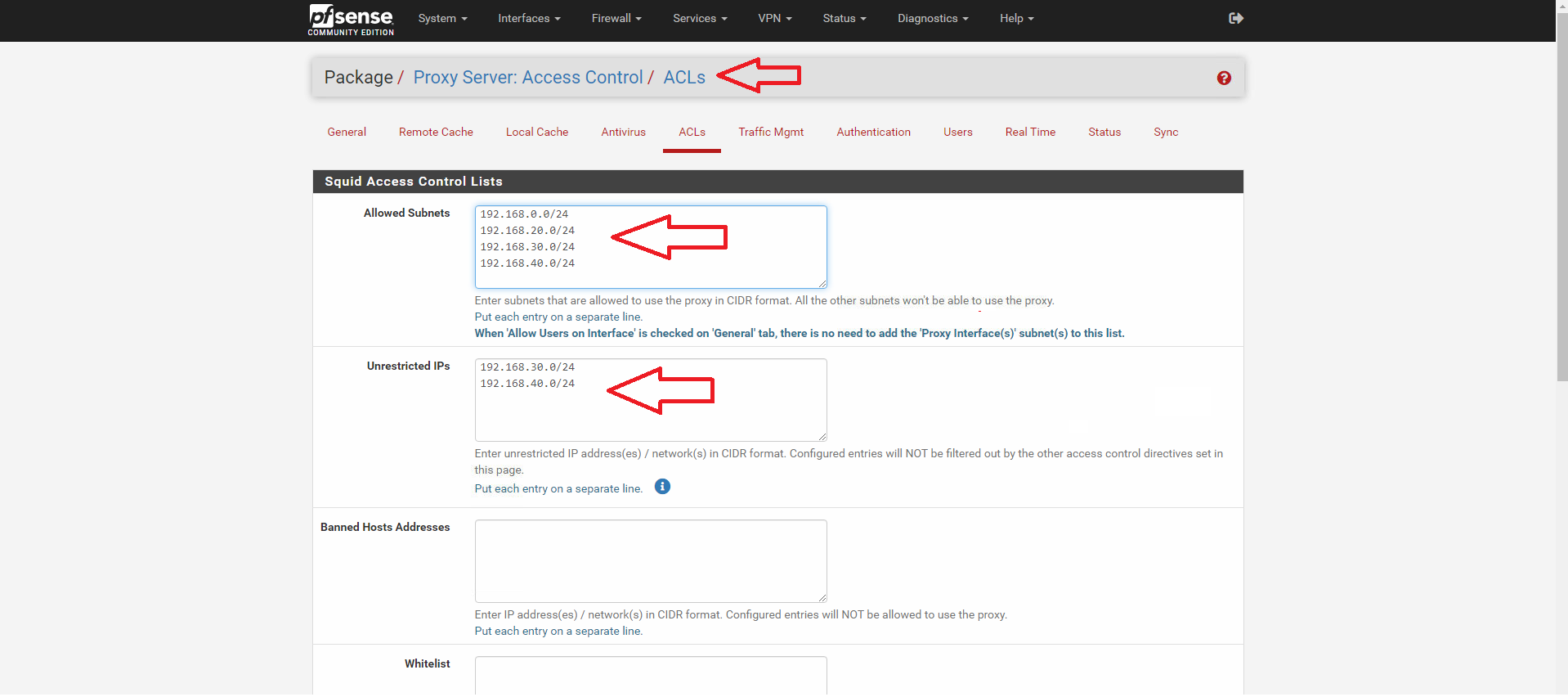

ACLs

Traffic Mgmt

Authentication

Users

Real Time

Status

Sync

REMOTE CACHE: Questa opzione consente al server proxy di inoltrare le richieste a un server upstream/neighbor.

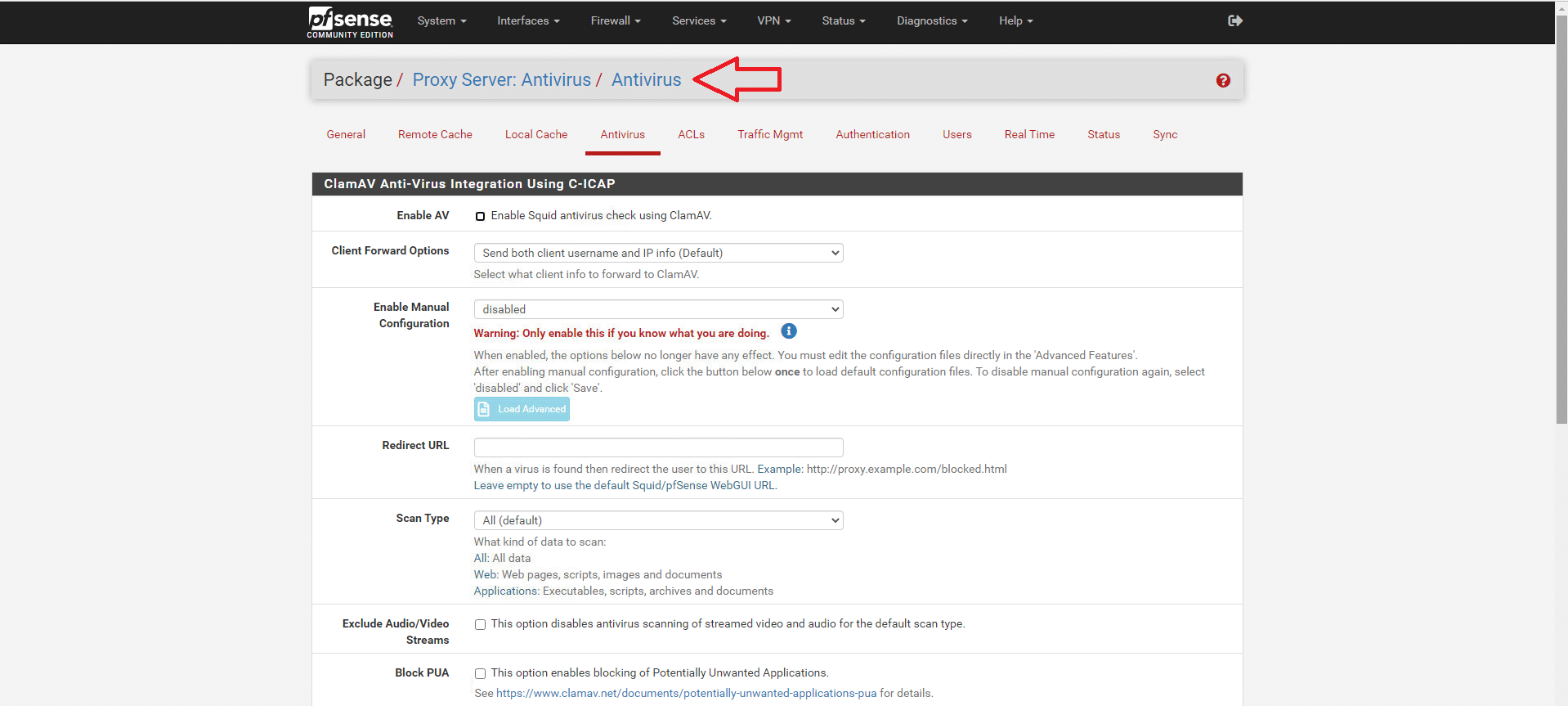

ANTIVIRUS: Questa opzione abilita l’antivirus ClamAV per la scansione delle URL.

ACL: Questa opzione gestisce l’accesso al Proxy

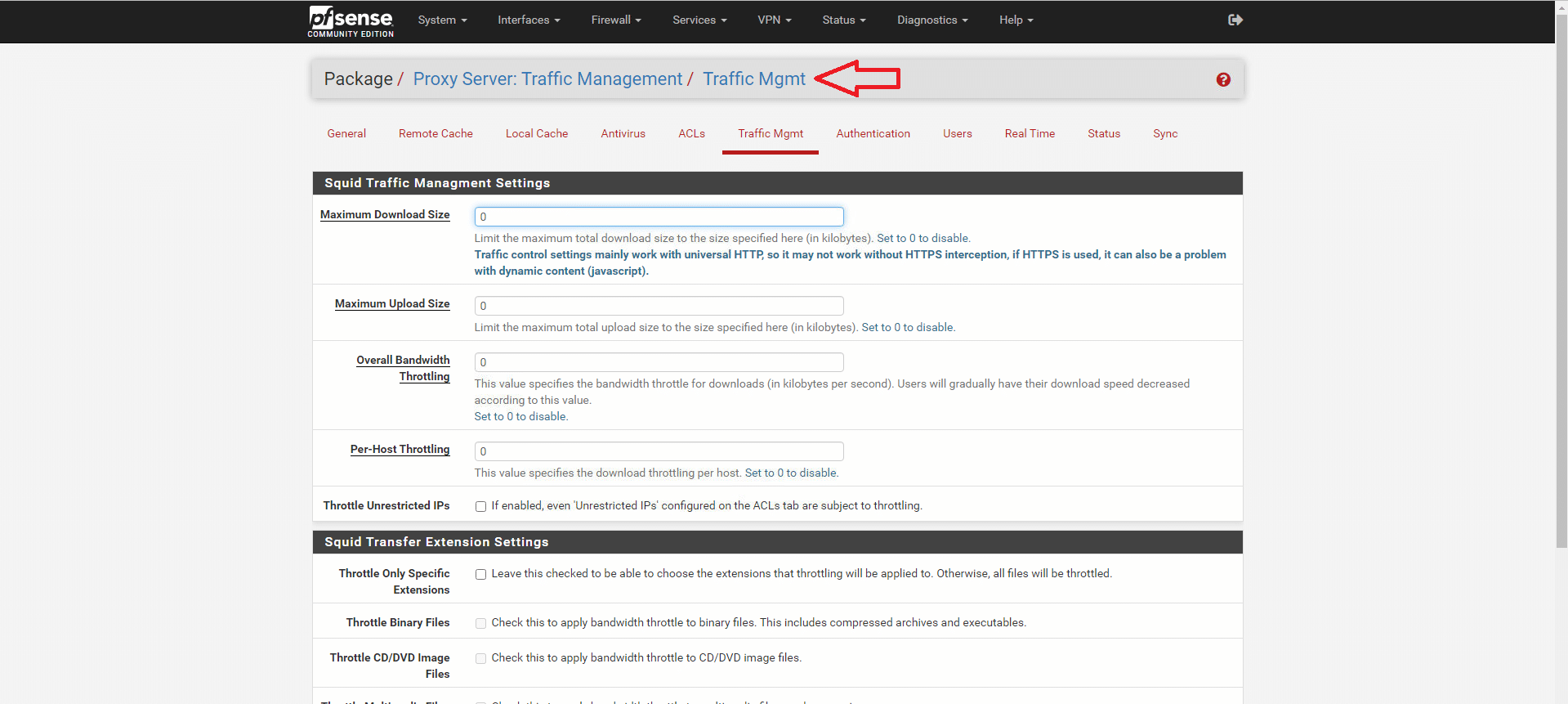

TRAFFIC MGMT : Questa opzione consente di impostare dei limiti di dimensione di file in Downlo, Upload e il Bandwidth Throttling

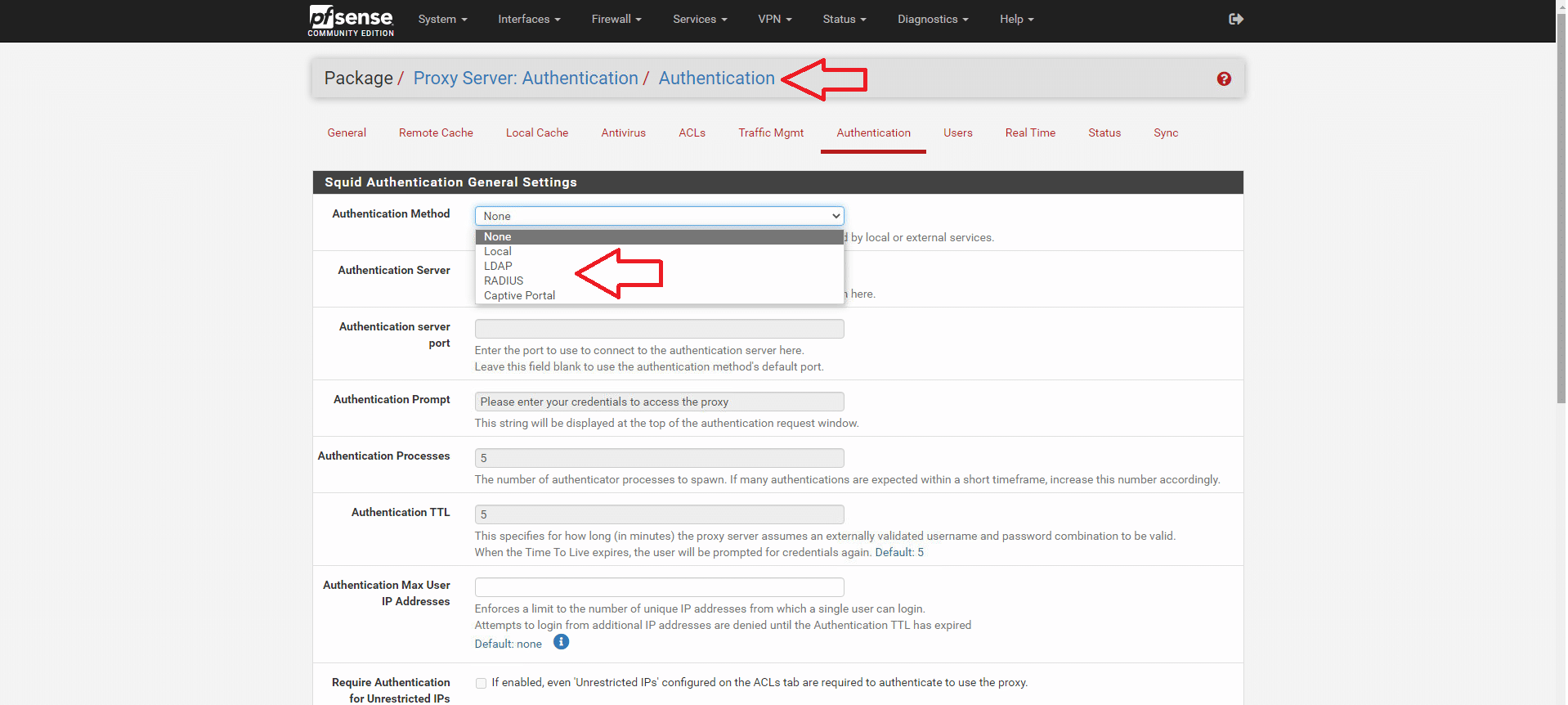

AUTHENTICATION: Questa opzione permette di gestire l’accesso al Proxy tramite autenticazione LDAP, RADIUS, Local o con Captive Portal

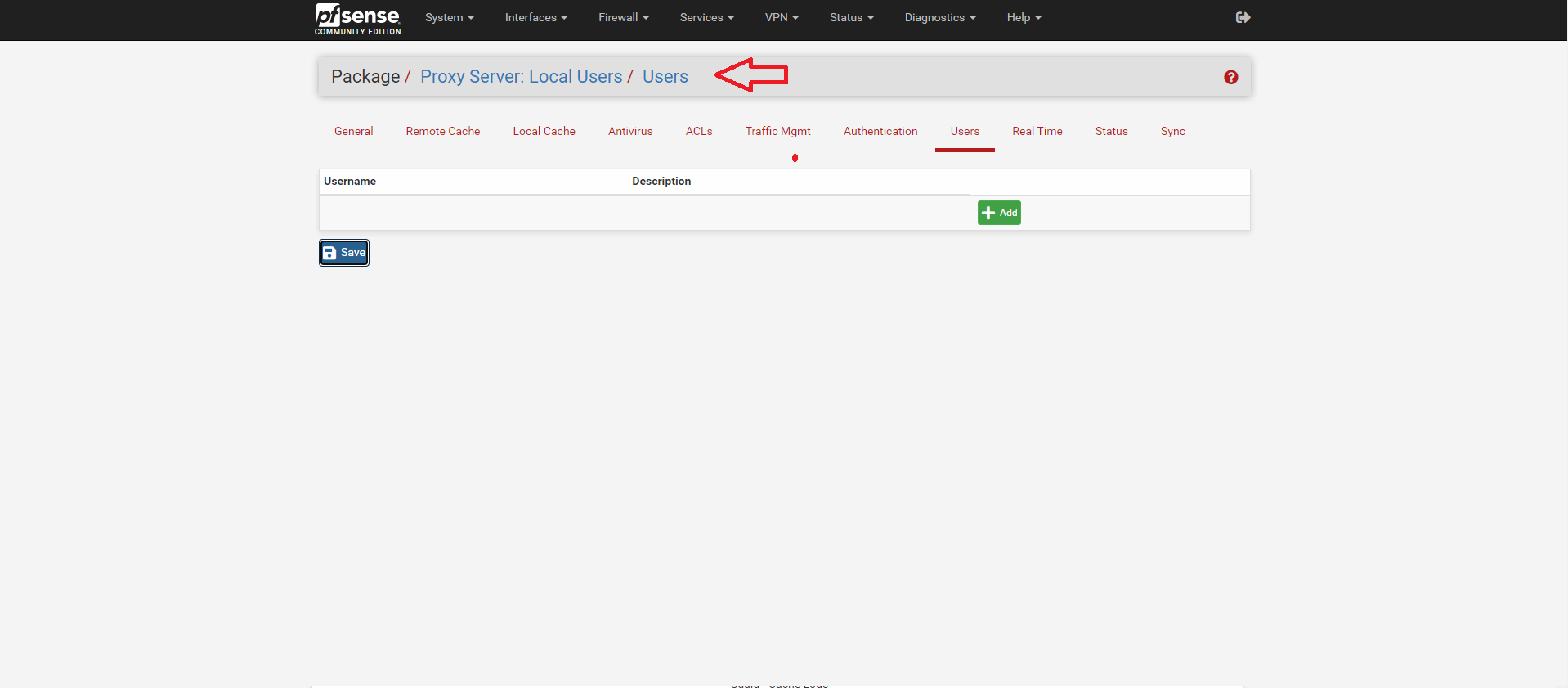

USERS: Questa opzione viene utilizzata quando si gestisce l’accesso al proxy con la Local Authentication. Qui è possibile inserire le utenze locali che avranno accesso al proxy.

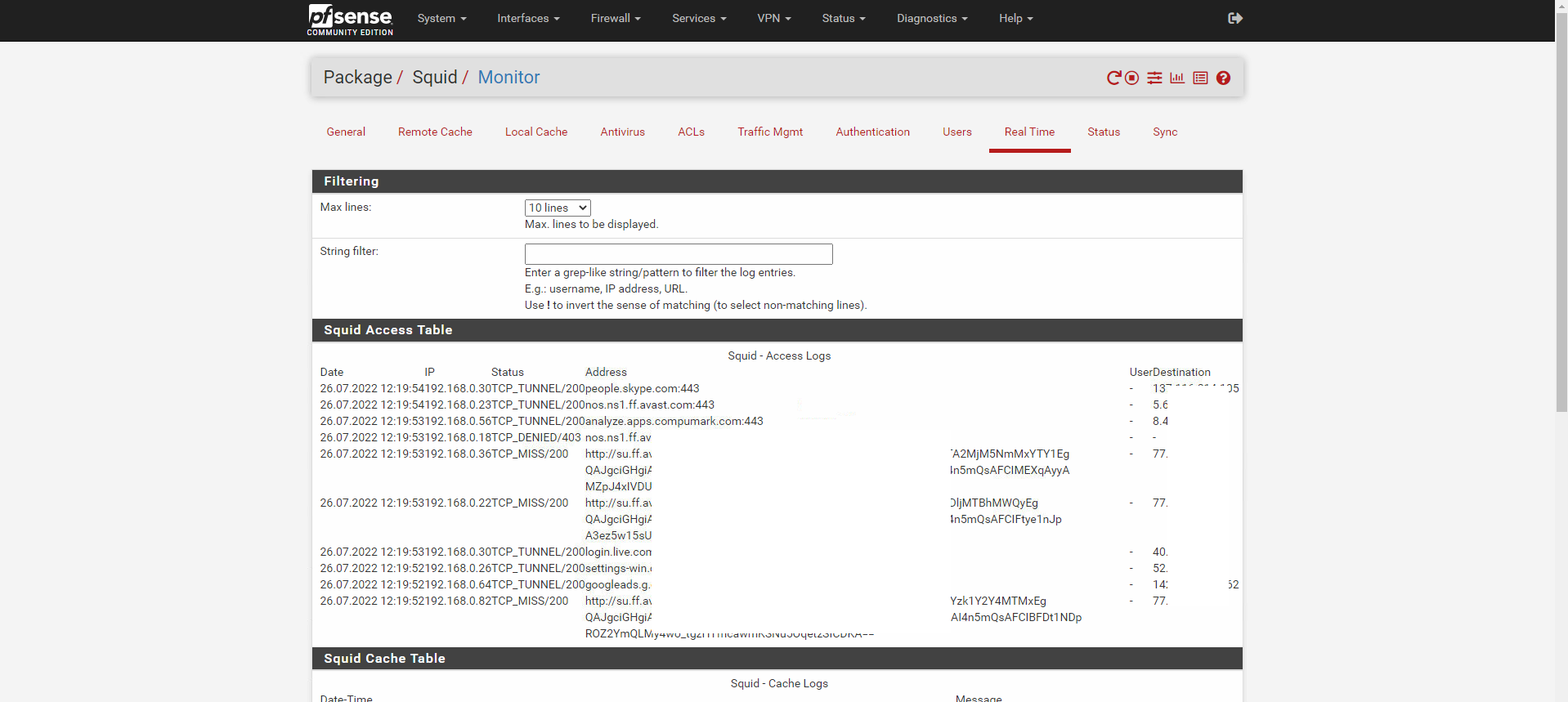

REAL TIME: In questa sezione è possibile vedere in Real Time l’Access Table di Squid, la Cache Table di Squid, la Table di SquidGuard e altre opzioni relative all’Antivirus

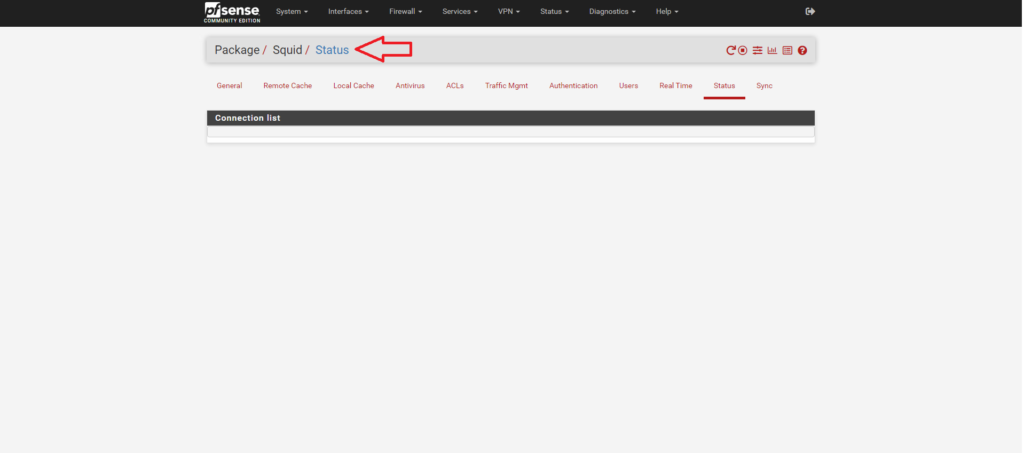

STATUS: Questa opzione permette di vedere lo stato del proxy Squid

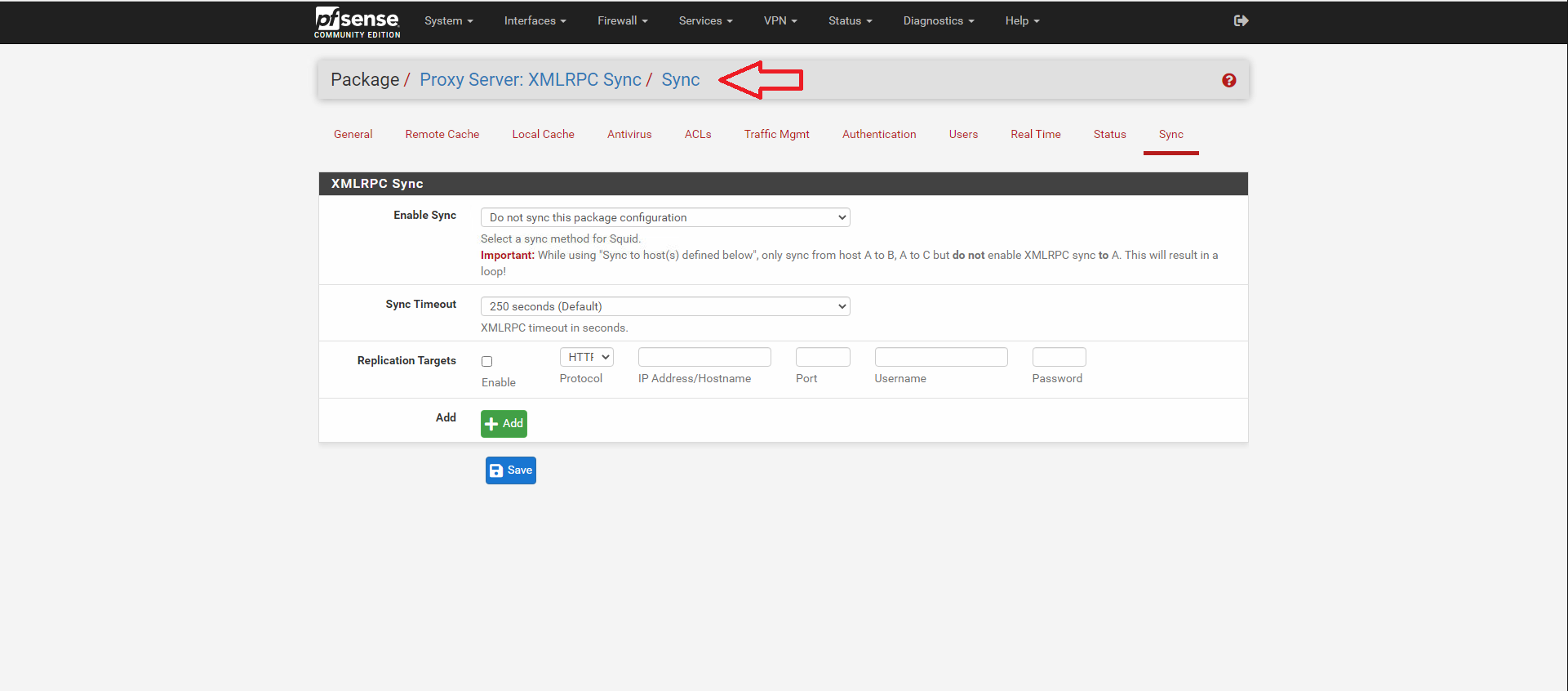

SYNC: Questa opzione permette la sync XMLRPC con un atro Squid Proxy

BLACKLIST URL ALTERNATIVE

Di seguito una serie di URL per il download delle blacklist relativo alle URL

http://www.shallalist.de/

http://urlblacklist.com/?sec=download

http://cri.univ-tlse1.fr/documentations/cache/squidguard_en.html#contrib

http://dsi.ut-capitole.fr/blacklists/download/blacklists_for_pfsense.tar.gz

ABILITARE ACCESSO WEB DALL’INTERFACCIA WAN

Per abilitare l’accesso alla pagina web di amministratore dall’indirizzo IP della WAN andare su Firewall quindi Rules

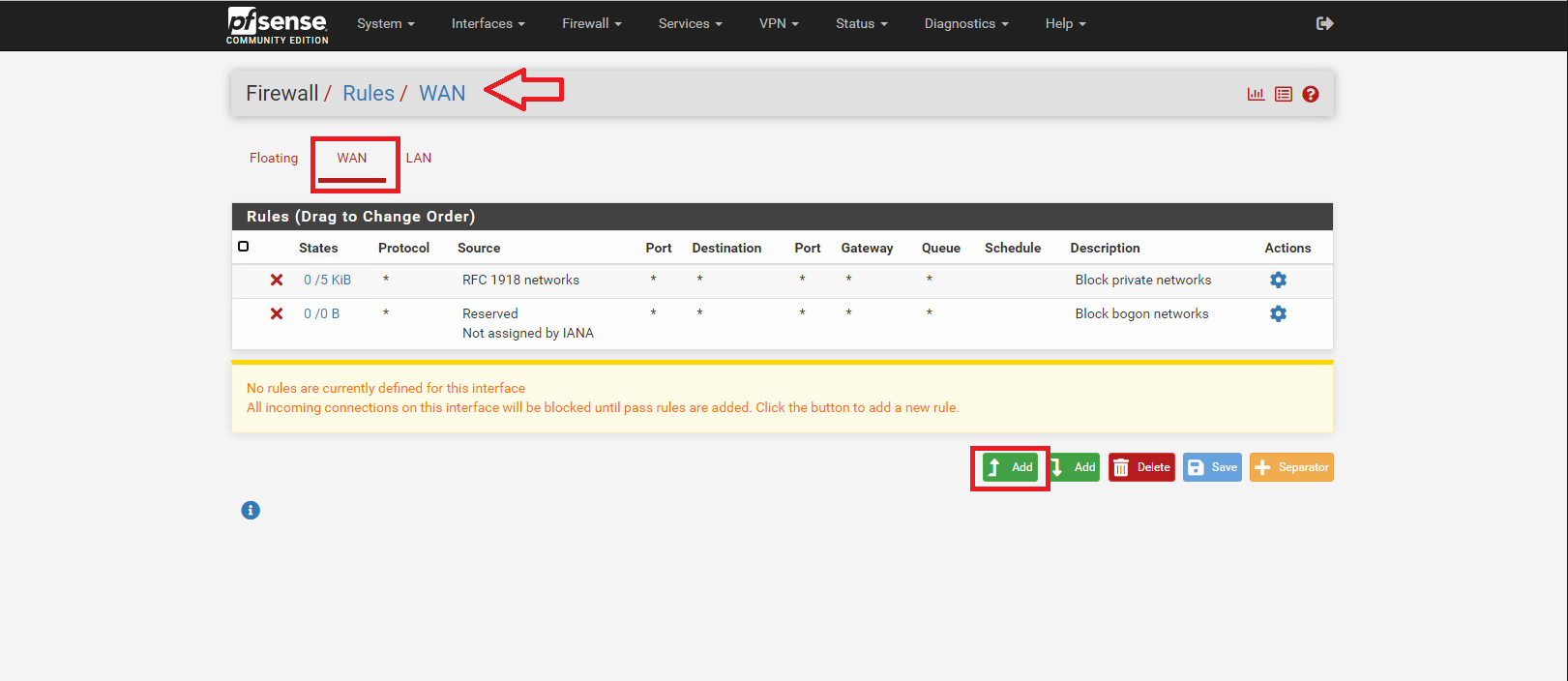

Selezionare il tab WAN quindi cliccare su Add

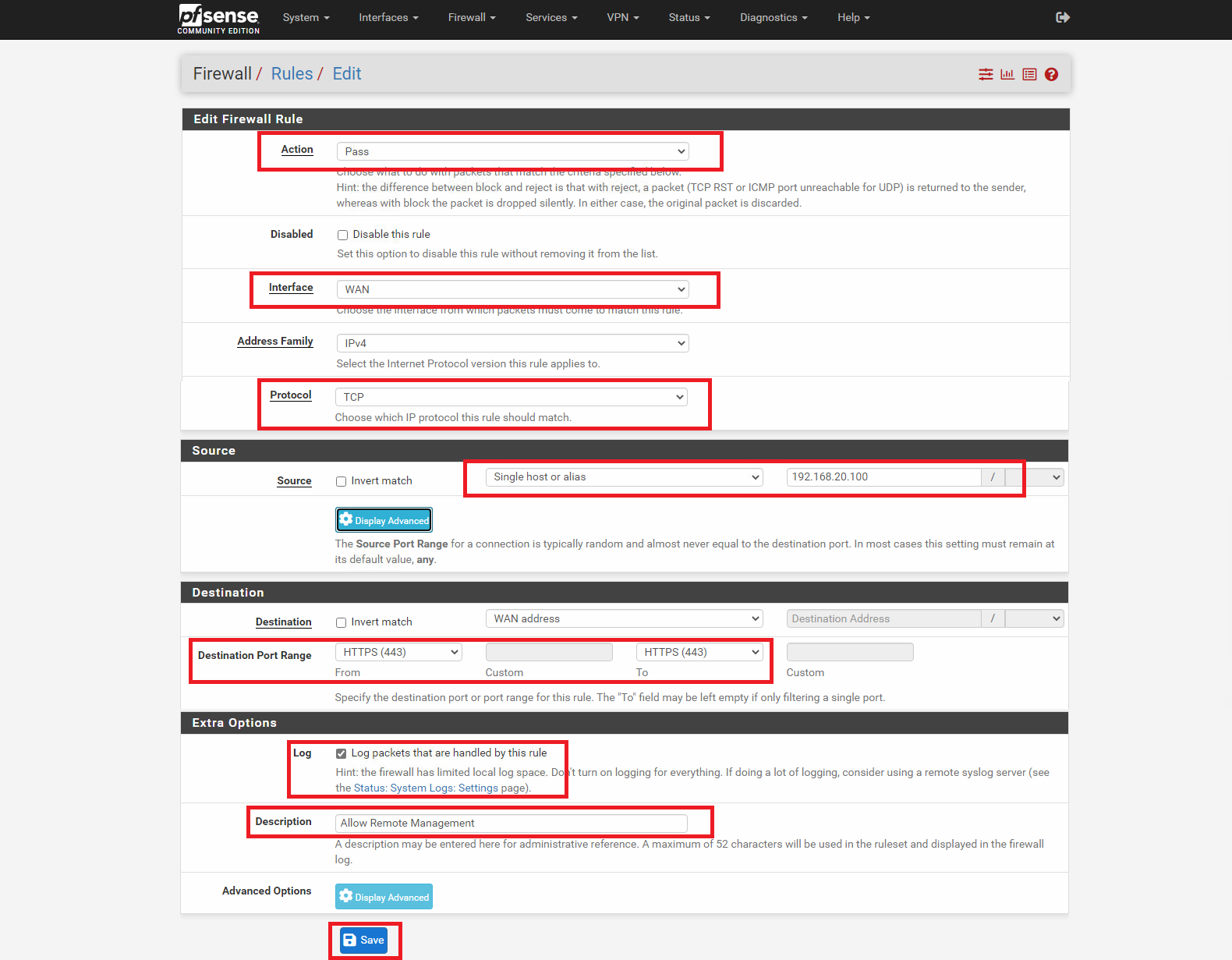

Impostare i seguenti parametri come mostrato nell’immagine sovrastante

Action: pass
Interface: WAN
Protocol: TCP
Source: Single IP
Destination: WAN Address
Destination port range: HTTPS
Description: Allow Remote Management

ABILITARE TUTTO IL TRAFFICO DALL’INTERFACCIA WAN

Questa modifica che vi mostro è da fare solo ed esclusivamante se il pfsense ha entrambe le interfacce in LAN

ATTENZIONE: non applicare questa modifica per nessun motivo se l’interfaccia di WAN del pfsense è esposta direttamante su internet.

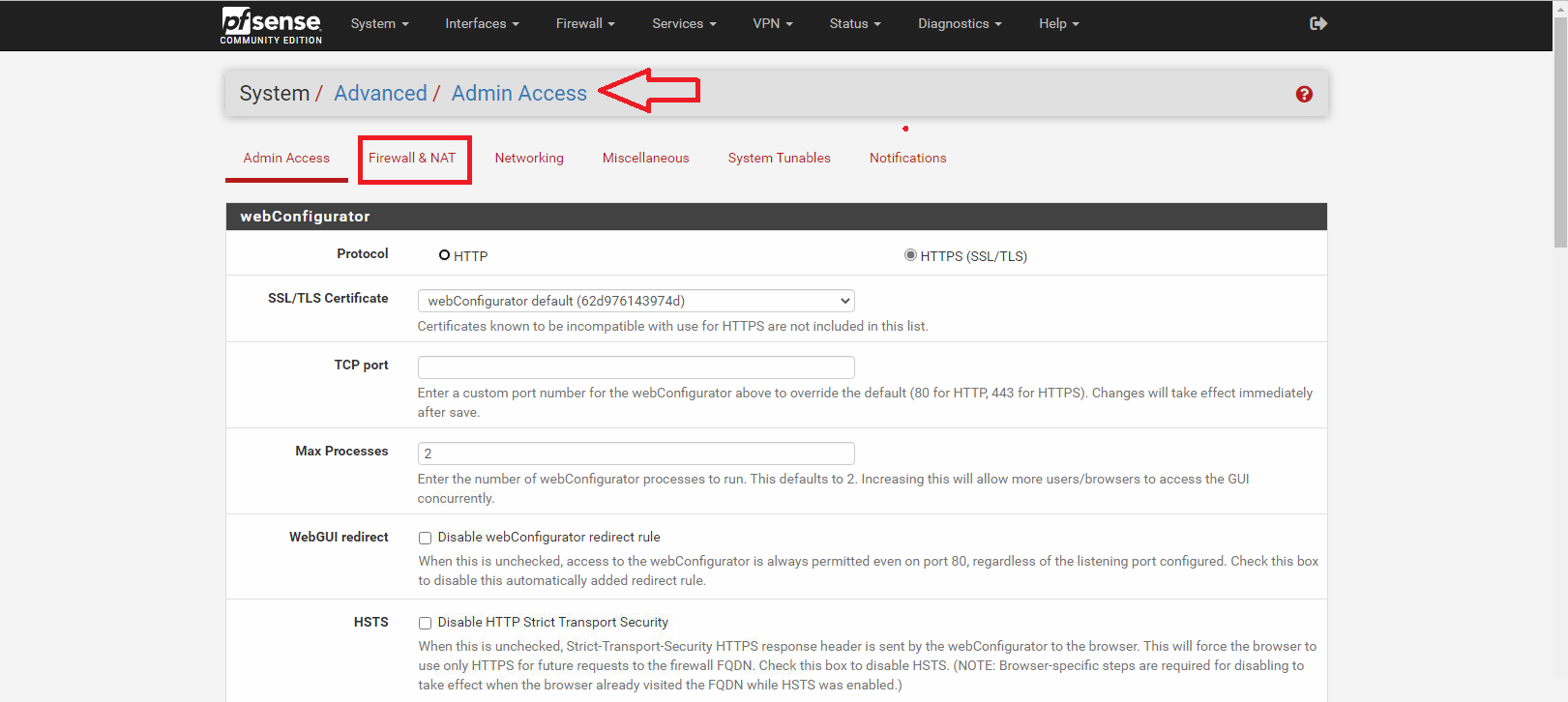

Andare nel Menù System -> Advanced quindi selezionare Firewall & NAT

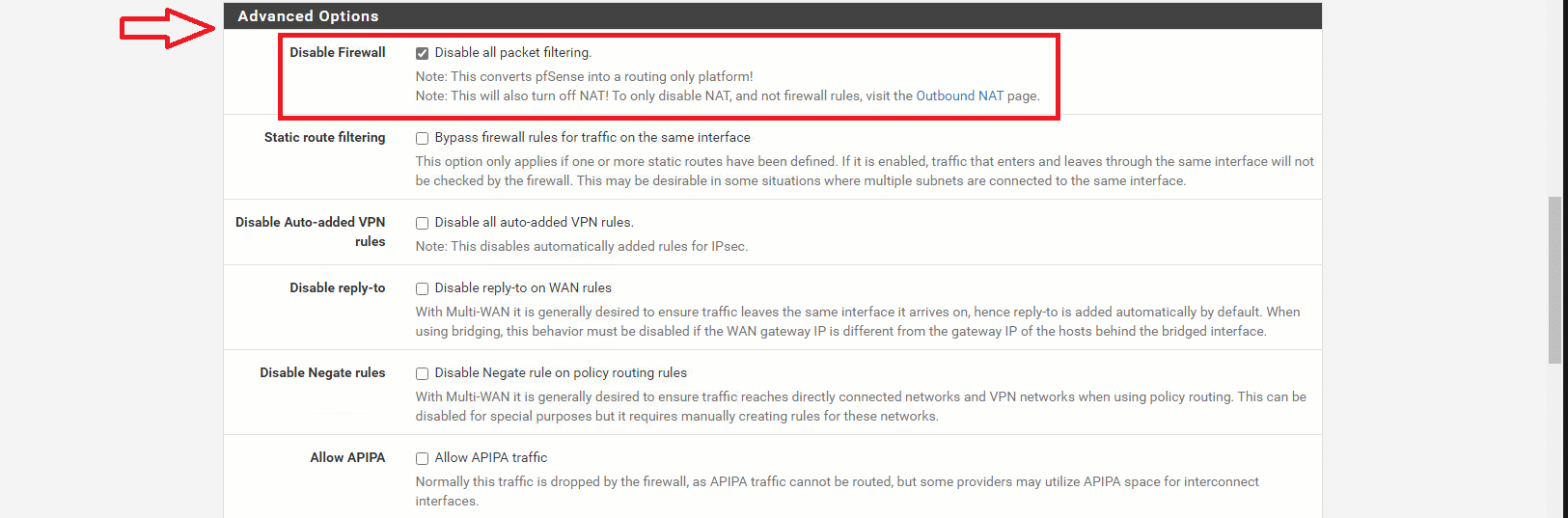

Sotto le Advanced Options selezionare Disable all packet filtering quindi cliccare Save al fondo della pagina

ATTENZIONE: Questo converte pfSense in una piattaforma di solo routing e disattiverà anche tutti i NAT.

INSTALLAZIONE VMWARE TOOLS

Se avete installato il pfsense su una virtual machine l’ultima cosa che resta da fare è installare i vmware tools

Andare nel menù Systems -> Package Manager

Selezionare Available Packages

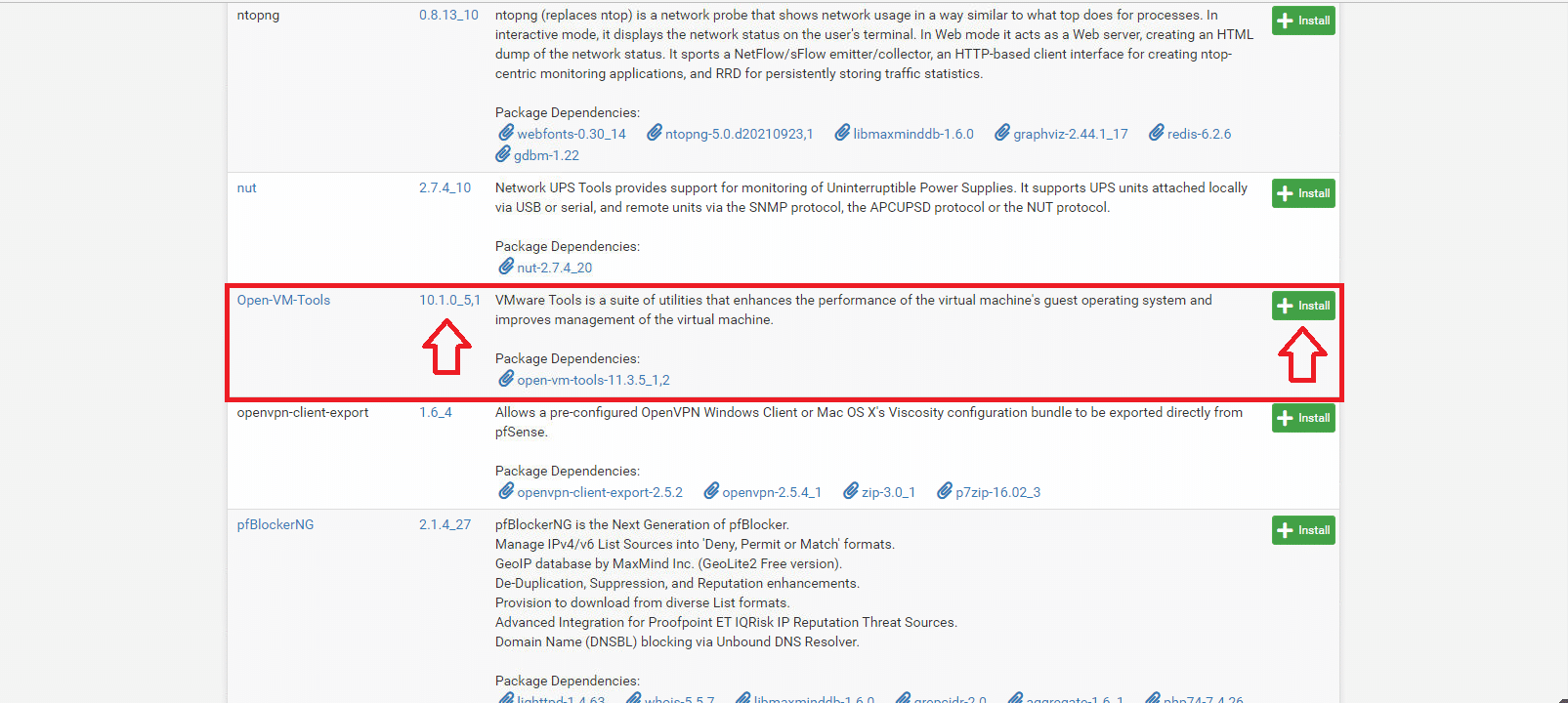

Individuare il pacchetto Open-VM-Tools quindi cliccare su Install

ATTENZIONE: al momento della stesura del seguente tutorial la versione di Open-VM-Tools è la 10.1.0_51

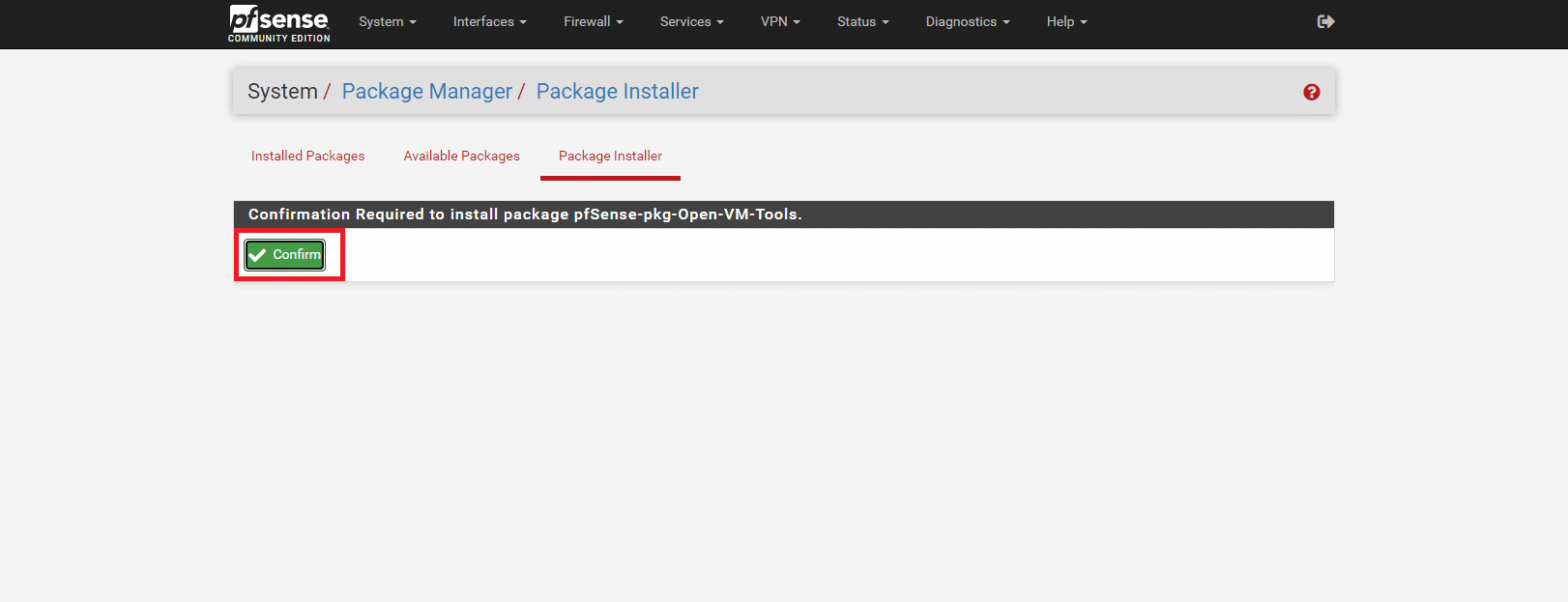

Cliccare Confirm ed attendere qualche secondo

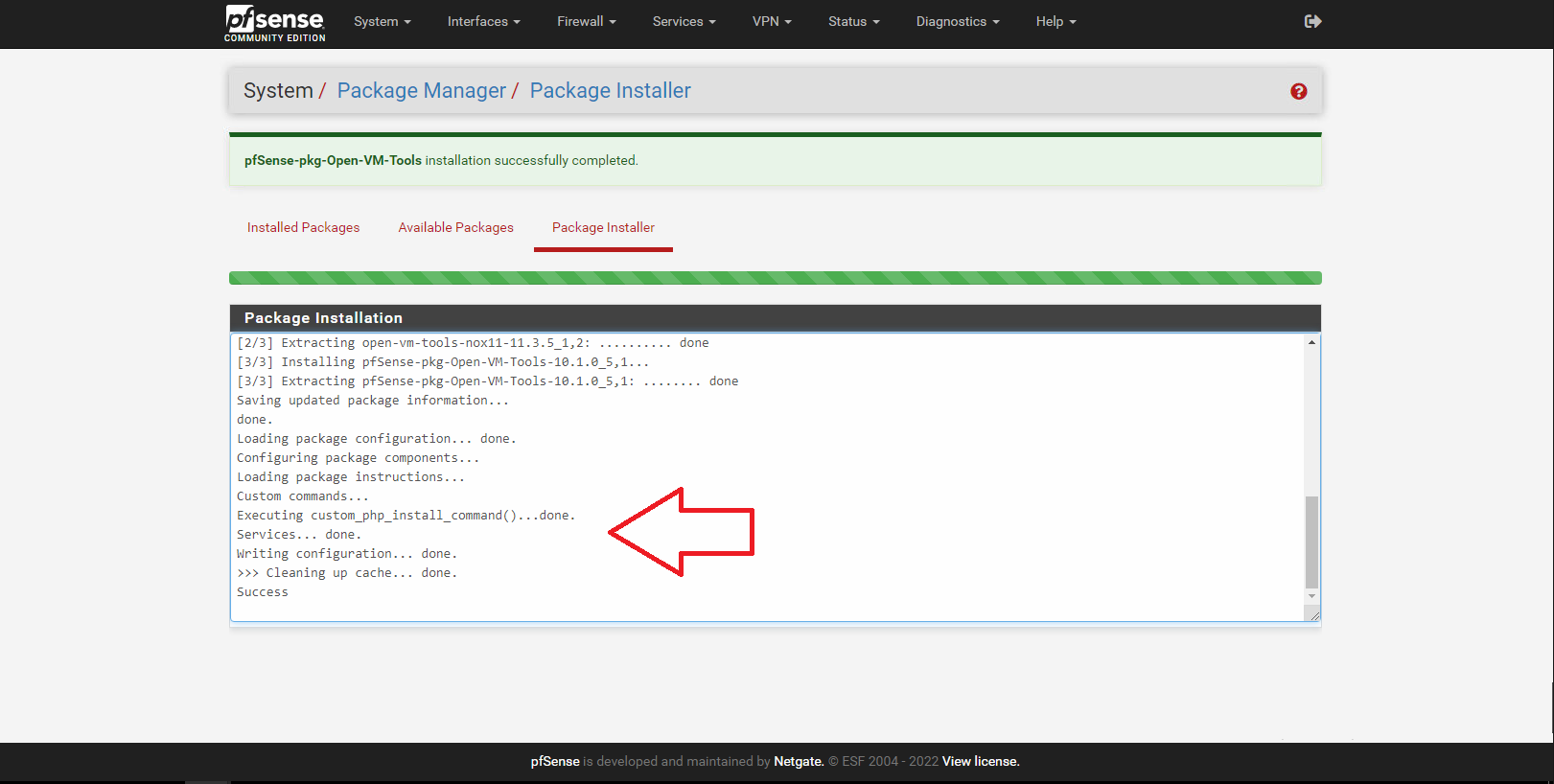

Se è tutto OK dovremmo vedere una schermata come quella sovrastante

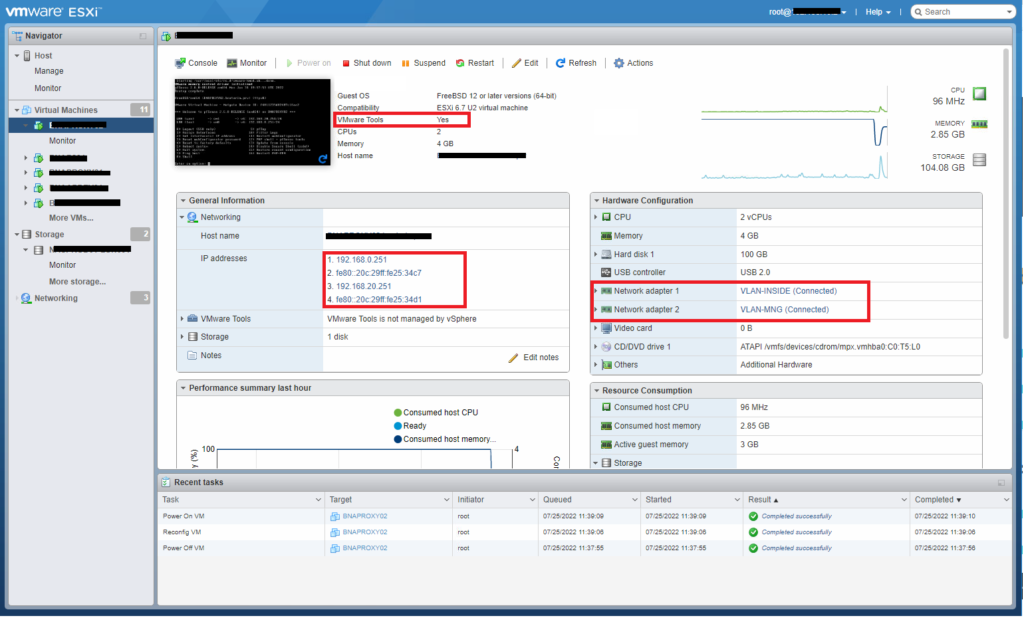

Collegarsi all’Host Vmware e verificare che in corrispondenza dei VmWare Tools ci sia Yes
In questo modo è possibile gestire la VM e vedere tutte le info relative a Host Name e indirizzi IP
