HPE Morpheus VM Essentials è una soluzione software di virtualizzazione sviluppata da Hewlett Packard Enterprise.

Incorpora un hypervisor basato su KVM (denominato HVM o VME), progettato per offrire una piattaforma di virtualizzazione accessibile e moderna, con un modello di licenza per socket che punta a ridurre significativamente i costi rispetto a VMware

Questa soluzione permette la gestione unificata sia di macchine virtuali su KVM sia su VMware vSphere, da un’unica interfaccia, e può integrarsi con strumenti di automazione, IPAM, DNS, e storage esistenti

PREREQUISITI

Ecco i requisiti hardware principali per HPE Morpheus Enterprise / Appliance, come riportato nella documentazione ufficiale:

Requisiti hardware di base per Appliance singolo (All‑in‑One)

Secondo la guida ufficiale per HPE Morpheus (versione 8.0.0 e simili):

• Sistema operativo supportato: Amazon Linux 2; CentOS 8/9 (stream); Debian 10/11; RHEL 8/9; SUSE SLES 12/15; Ubuntu 18.04, 20.04, 22.04
• Memoria RAM: 16 GB consigliati. Minimo 8 GB + 4 GB di swap (totale 12 GB)
• Storage: almeno 200 GB
• CPU: 4‑core a 1.4 GHz (o superiore), architettura 64‑bit

Prerequisiti aggiuntivi e networking

• Connettività: accesso via TCP sulla porta 443 (HTTPS) dall’utente all’appliance
• Privilegi di superutente (sudo) per l’installazione
• Sincronizzazione oraria: NTP configurato correttamente su tutti i nodi (app, database, RabbitMQ, Elasticsearch)
• Accesso ai repository di sistema (yum/dnf o apt); su RHEL 8 serve il repository “codeready-builder”, mentre su RHEL 7 occorre l’accesso al repo Optional RPMs
• Licenza necessaria per il provisioning
• Browser moderni compatibili supportati (Chrome, Firefox, Safari, Edge)
• Connettività internet (opzionale ma raccomandata) per scaricare pacchetti, immagini, playbook e plugin (es. da downloads.morpheusdata.com, share.morpheusdata.com, morpheus-images.morpheusdata.com, etc.)
• Per installazione offline: è necessario un pacchetto supplementare oltre al pacchetto principale e accesso locale ai repository
• Comunicazioni con gli agenti: devono poter raggiungere l’appliance via HTTPS (porta 443), usando un URL risolvibile per l’appliance

Considerazioni sullo storage

Lo spazio occupato inizialmente è inferiore a 10 GB, ma si consiglia almeno 200 GB per log, immagini VM, backup, metriche, ecc.

Percorsi chiave da monitorare:

• /opt/morpheus (applicativi),
• /var/opt/morpheus (dati, config, immagini, backup),
• /var/log/morpheus (log, ruotati e tenuti per 30 giorni),
• /tmp (file temporanei)

In installazioni HA serve un NFS condiviso montato su /var/opt/morpheus/morpheus-ui per immagini e plugin condivisi

Requisiti per le versioni “VM Essentials” (Backup/Protezione via Commvault)

• I nodi di accesso (access nodes) necessitano di almeno:
• 100 GB di spazio libero sul disco,
• 4 GB di RAM, esclusi sistema operativo e applicazioni

Se gli ambienti VM Essentials sono su storage locale, l’access node deve esser installato su ogni nodo del cluster

Per le VM Linux gestite, è necessario installare i tool specifici per guest OS

SCHEMA DEL CLUSTER HPE MORPHEUS

Di seguito lo schema logico di quello che andremo ad implementare

DOWNLOAD ISO

Collegarsi al sito di HPE

Download ISO

ATTENZIONE: per il download delle ISO sono necessarie le credenziali di accesso.

Individuare le ISO da scaricare sapendo che:

1. HPE_VM_Essentials_SW_Image_8.0.8_S5Q83-11019.iso

È un’immagine software pacchettizzata di HPE VM Essentials (Morpheus).

Contiene i pacchetti .deb, script, e a volte immagini QCOW2 necessari per installare il software su un Ubuntu già esistente.

Si usa quando:

• Hai già un server con Ubuntu 22.04 o 24.04 installato.
• Vuoi aggiungere Morpheus/HPE VM Essentials sopra un sistema operativo già configurato.
• Vuoi integrare il software in una distribuzione server personalizzata.
• È più “manuale”: estrai la ISO, installi i pacchetti, e poi configuri.

2. HVM_Install_24.04.ISO_8.0.8_S5Q83-11019.iso

È un’immagine di installazione completa basata su Ubuntu Server 24.04 preconfigurato con HPE VM Essentials.

Include:

• Il sistema operativo Ubuntu 24.04.
• Tutti i pacchetti HPE VM Essentials già integrati.
• Wizard di setup che parte al primo avvio.

Si usa quando:

• Vuoi partire da zero e installare sia OS che HPE VM Essentials in un’unica procedura.
• Vuoi risparmiare tempo evitando di installare Ubuntu separatamente.
• Devi fare il provisioning rapido di un nodo dedicato.

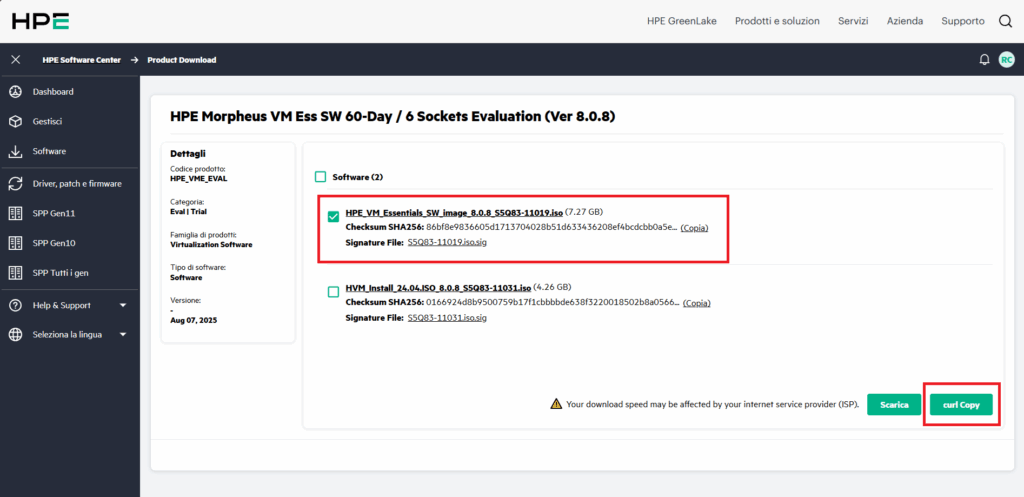

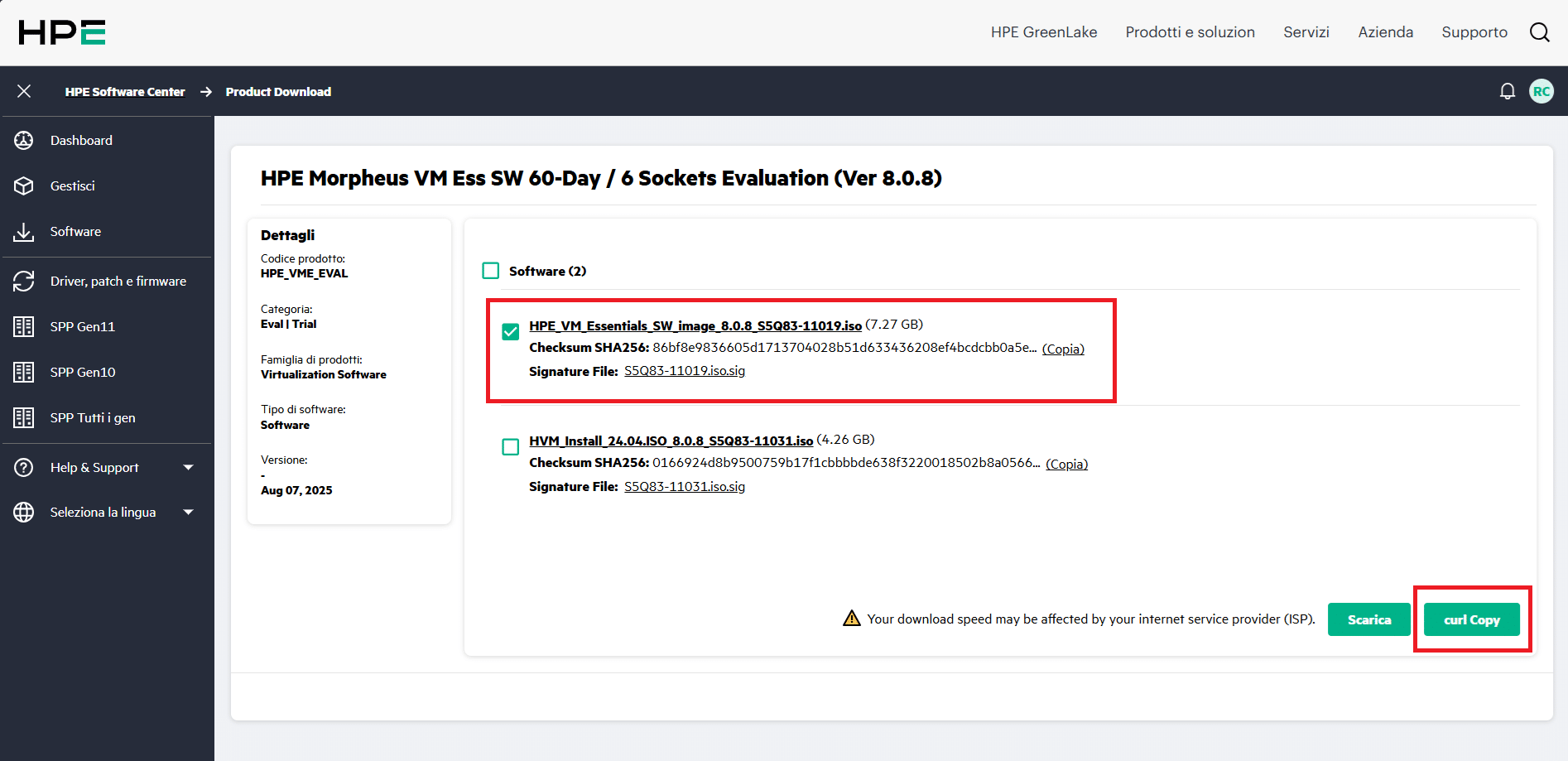

Selezionare l’immagine HPE_VM_Essentials_SW_Image_8.0.8_S5Q83-11019.iso

Cliccare su Curl Copy

Dovrebbe iniziare il download di un file .txt con all’interno queste info:

ATTENZIONE: Questi URL hanno un limite di tempo e scadono dopo 24 ore, puoi visitare nuovamente il portale per ottenere nuovi URL dopo la scadenza.



INSTALLAZIONE DI UBUNTU 24.04

Dopo aver scaricato la ISO di Ubuntu 24.04 dal sito agganciarla al server

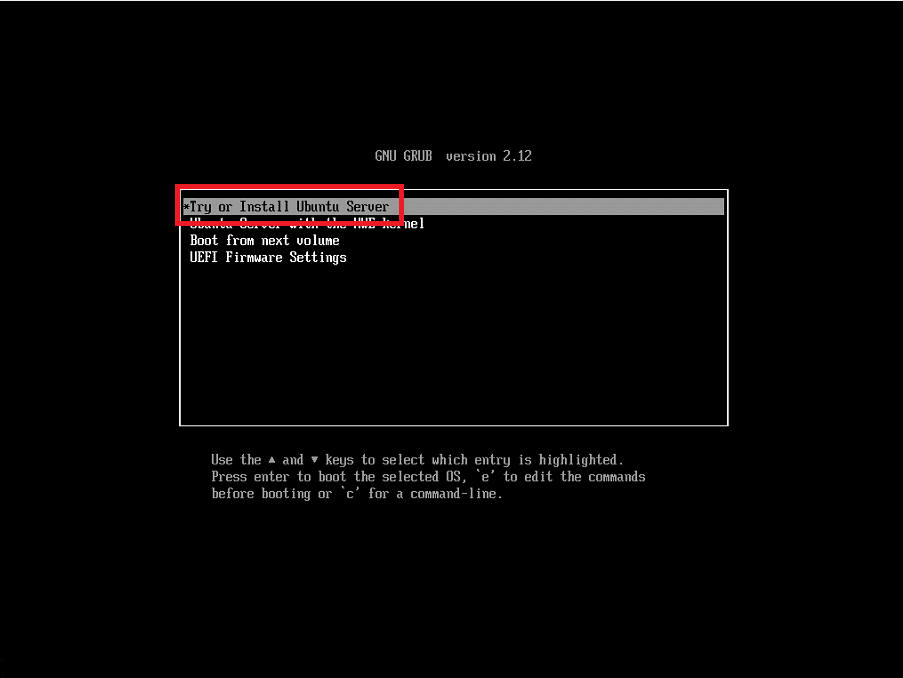

Selezionare Try or Install Ubuntu Server

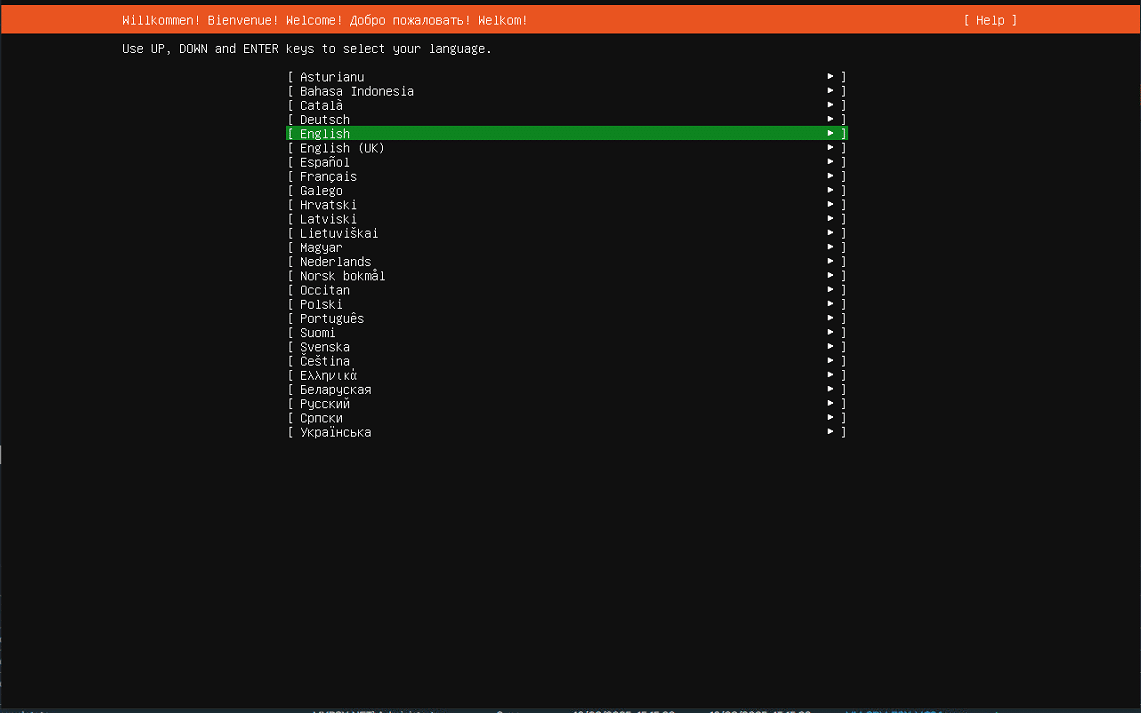

Selezionare la lingua di installazione

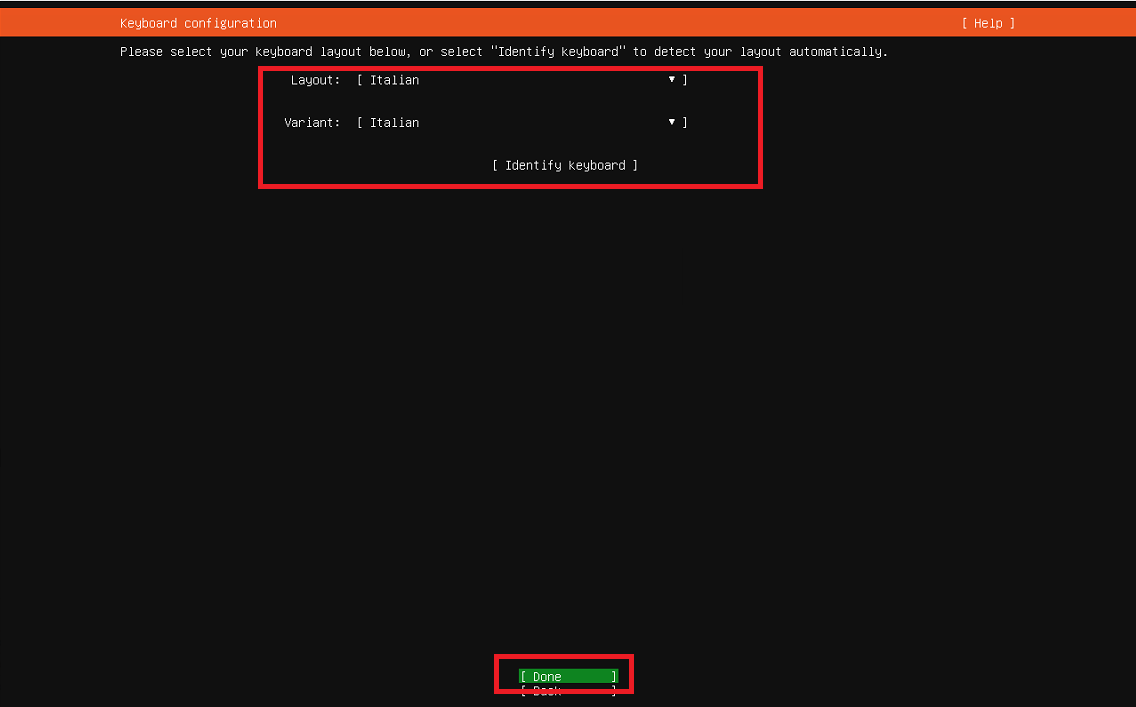

Selezionare la lingua della tastiera quindi cliccare Done

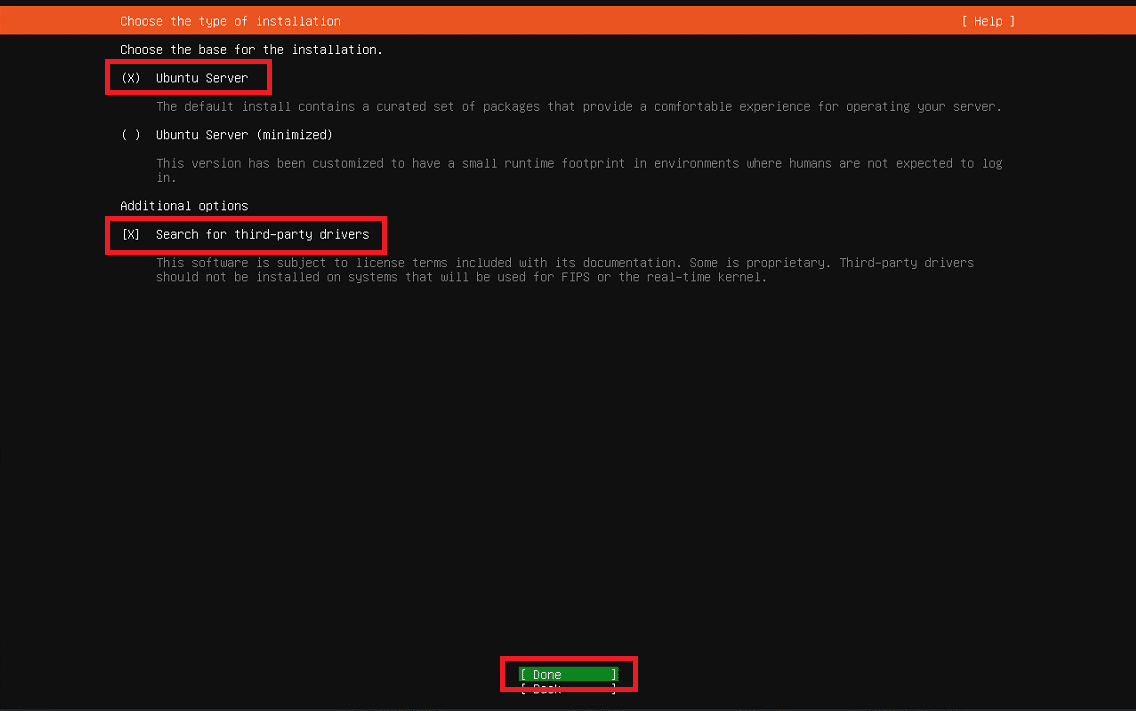

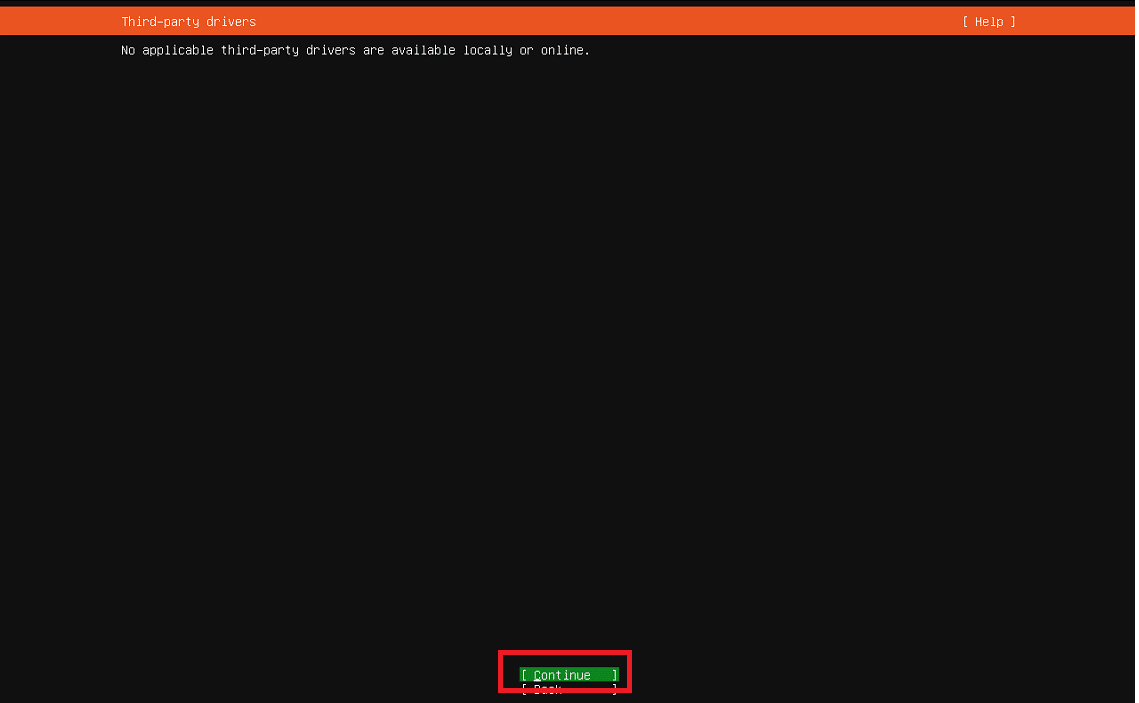

Selezionare Ubuntu Server e Search for third-party drivers quindi cliccare Done

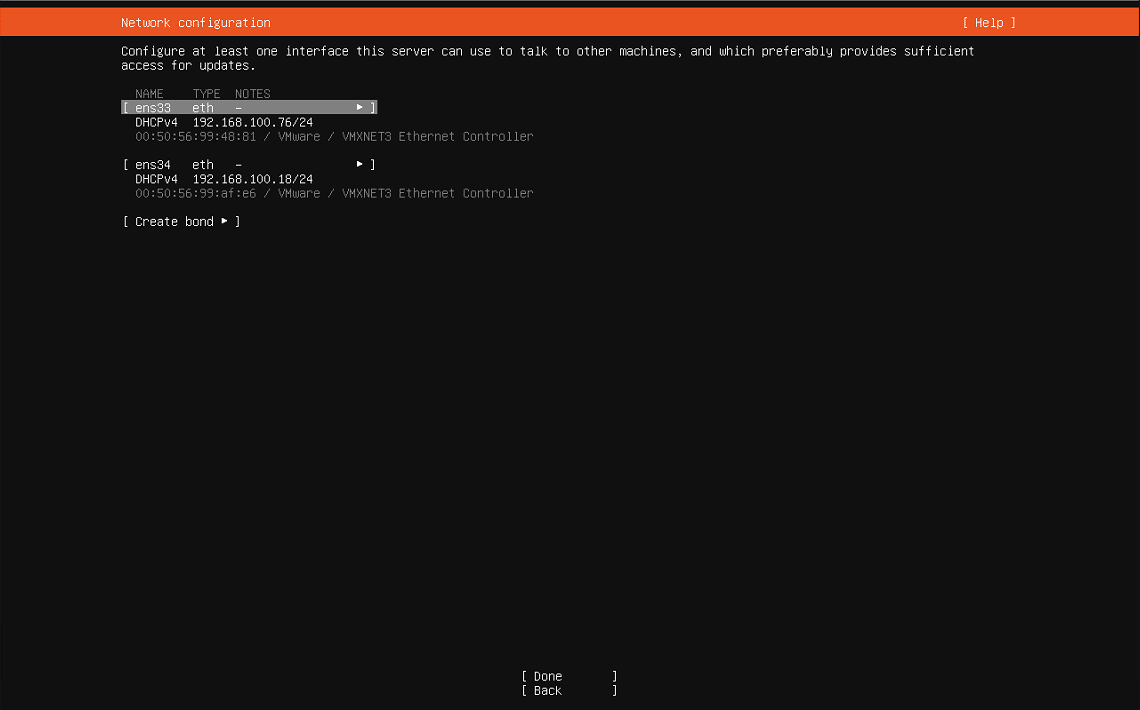

A questo punto configurare la rete del server riservando una scheda di rete e configurando un IP statico

ATTENZIONE: questo non è l’indirizzo IP di HPE VME

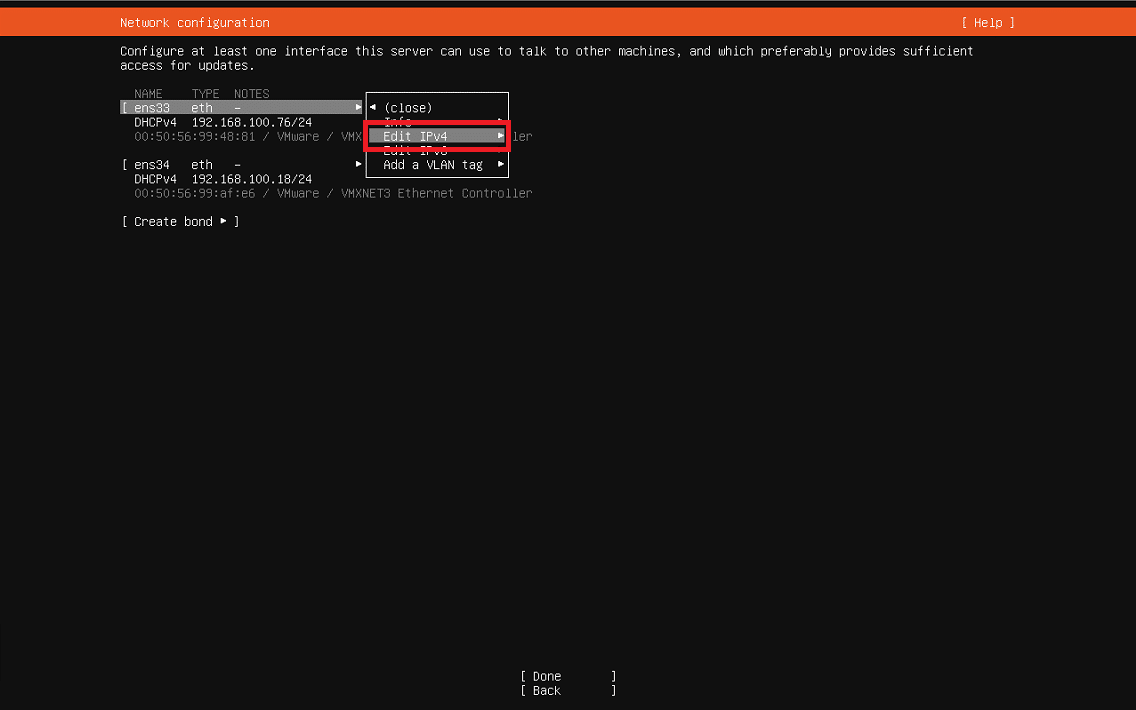

Selezionare la scheda di rete quindi cliccare Edit IPV4

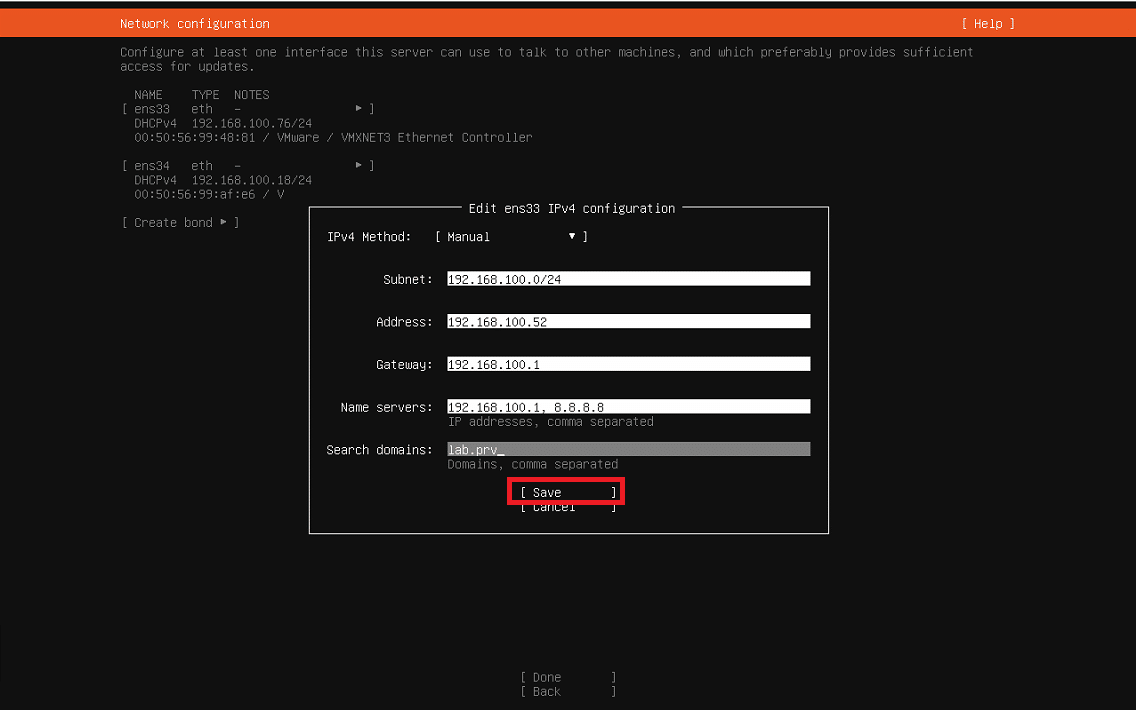

Selezionare Manual Configuration quindi inserire tutti i paramentri richiesti come mostrato nell’immagine sovrastante

Al termine cliccare Save

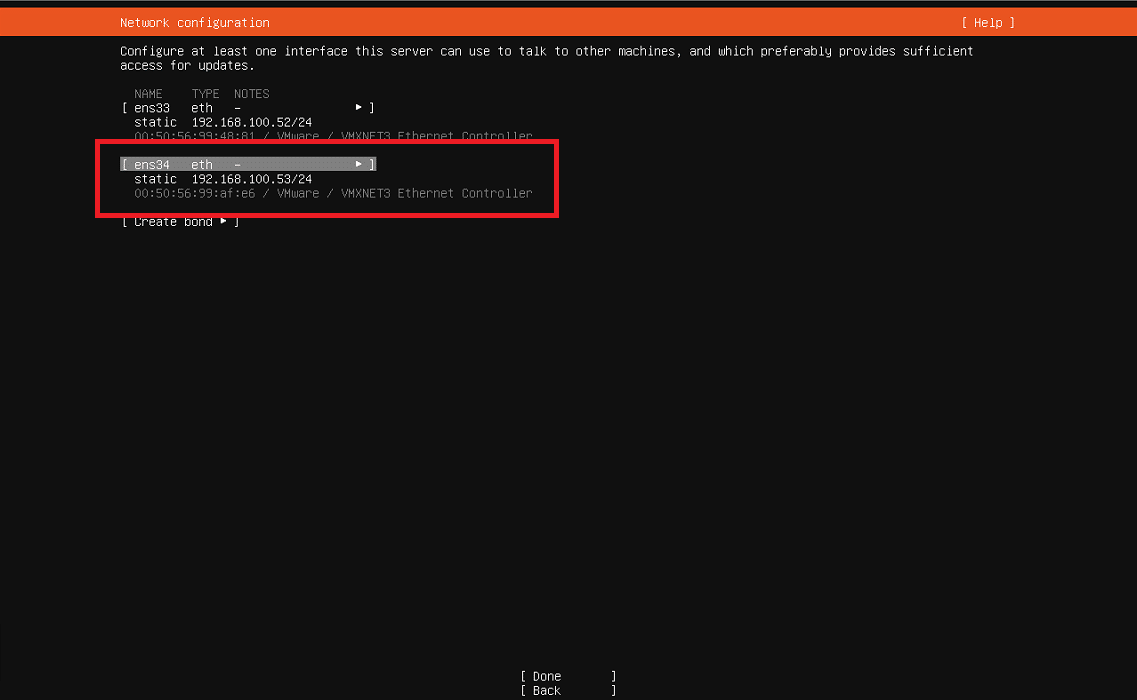

Selezionare la seconda scheda di rete per la configurazione della rete delle VM.

ATTENZIONE: HPE VME comunicherà attraverso questa scheda di rete.

NOTA BENE: in ambienti di produzione è ALTAMENTE CONSIGLIATO l’uitlizzo di più schede di rete in configurazione LACP

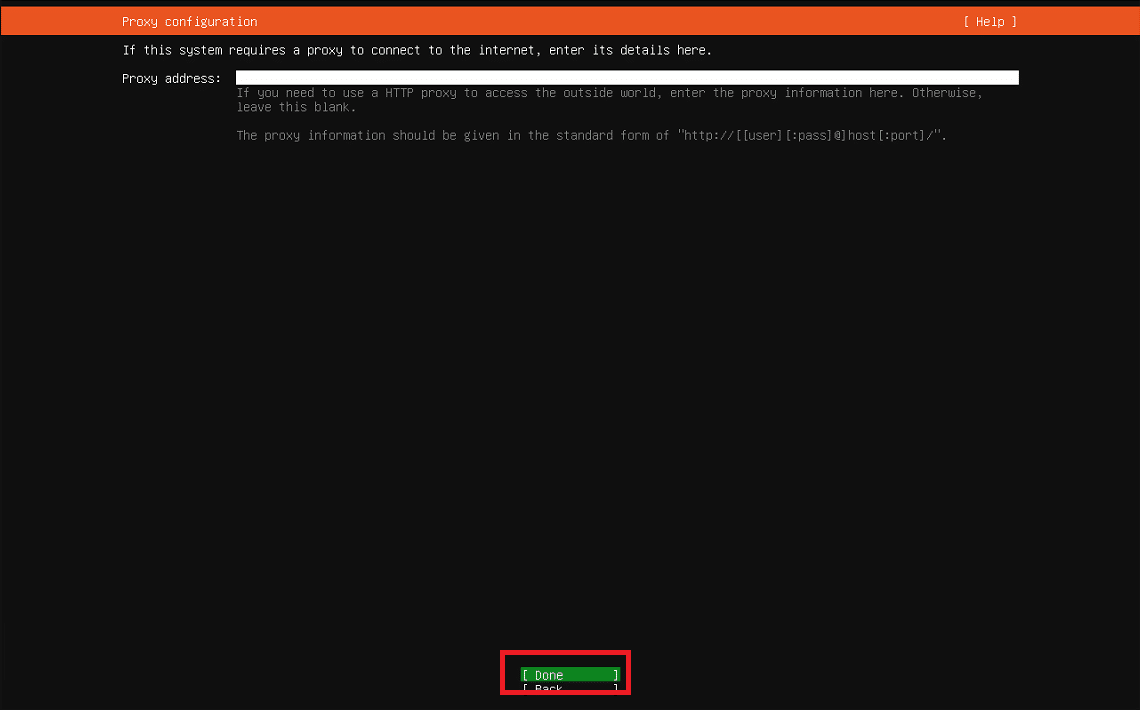

Cliccare Done

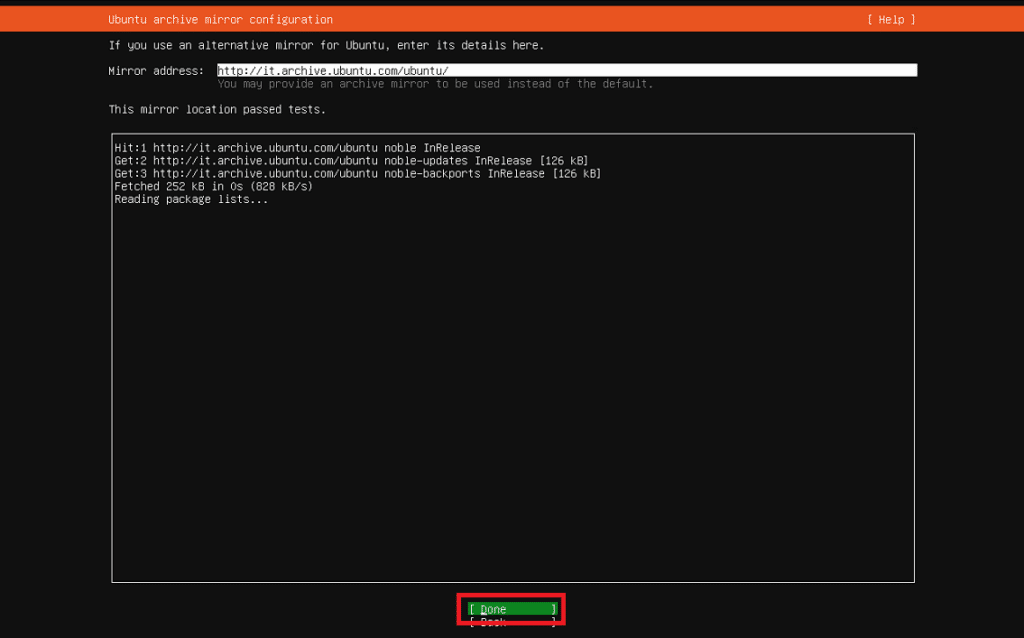

Cliccare Done

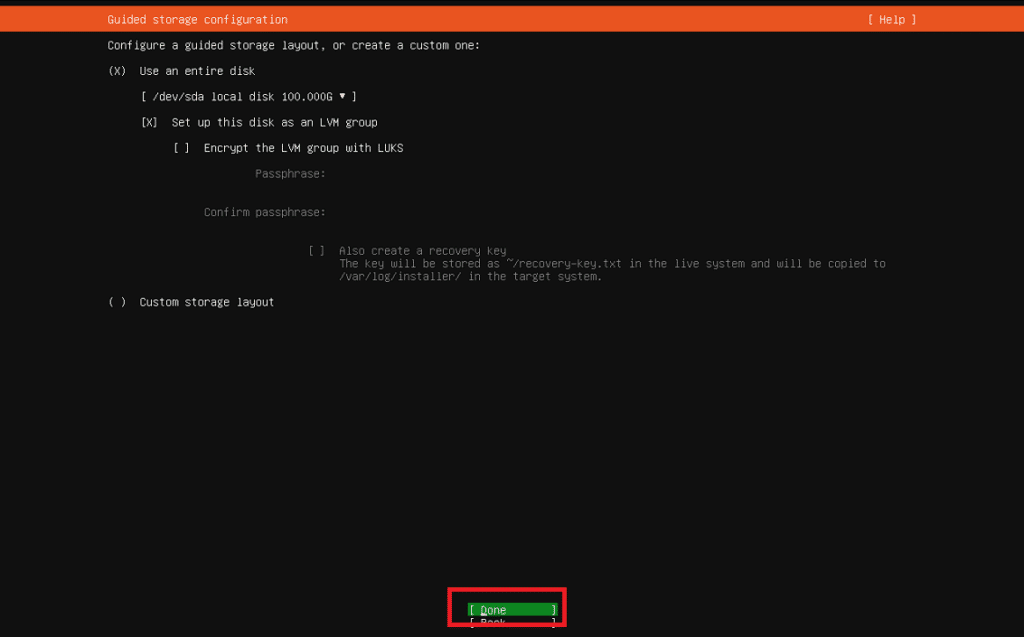

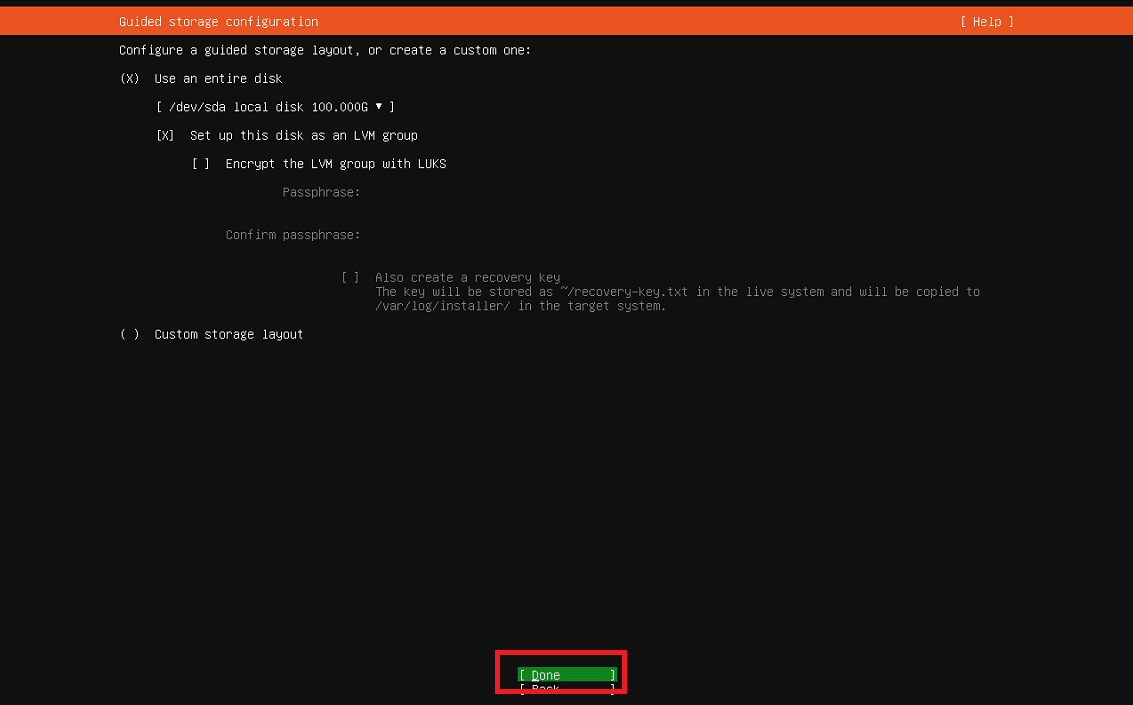

Cliccare Done utilizzando l’intero disco

Selezionare il device ubuntu-lv ed espanderlo

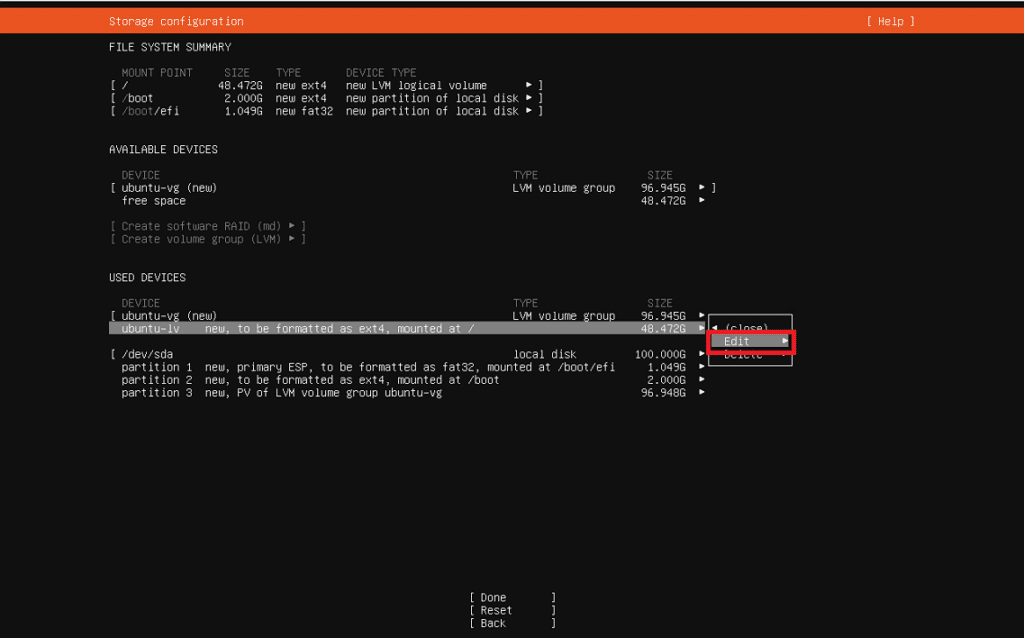

Seelzionare il device quindi cliccare Edit

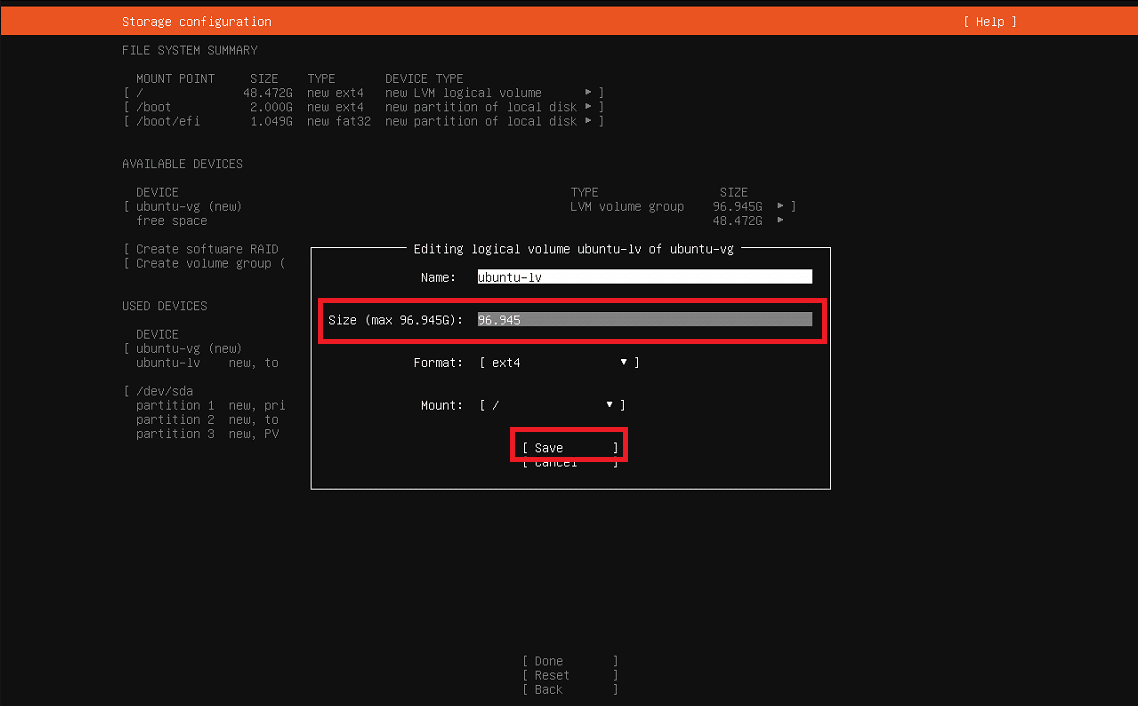

Selezionare la massima dimensione quindi cliccare Save

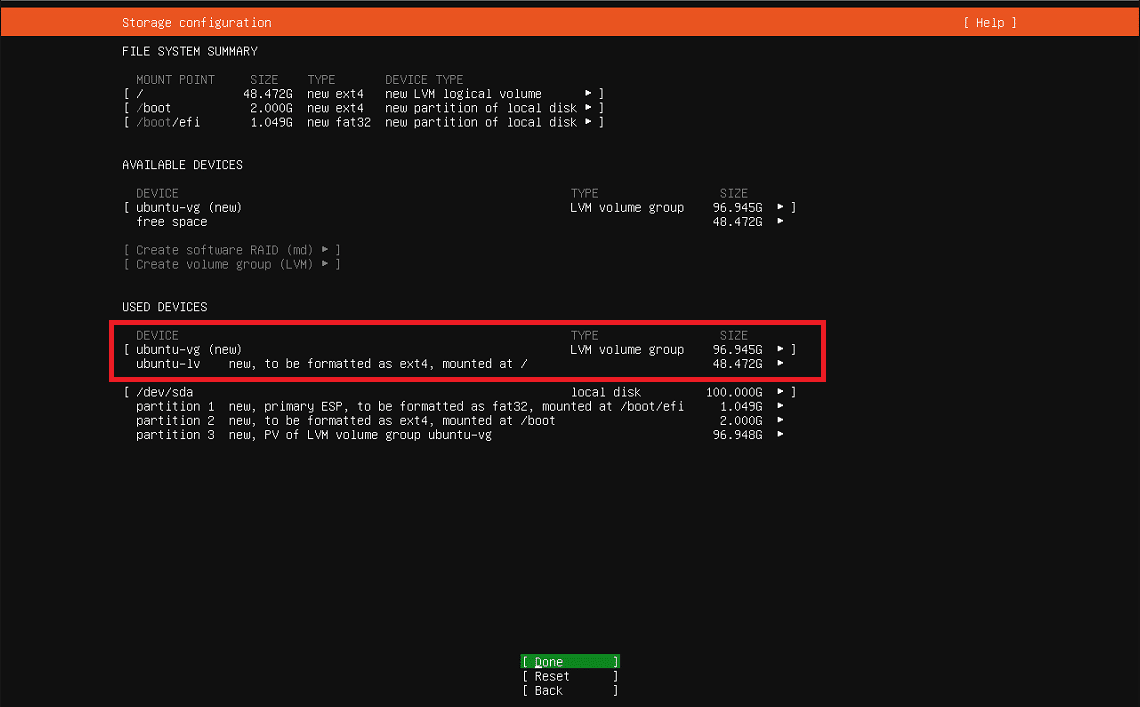

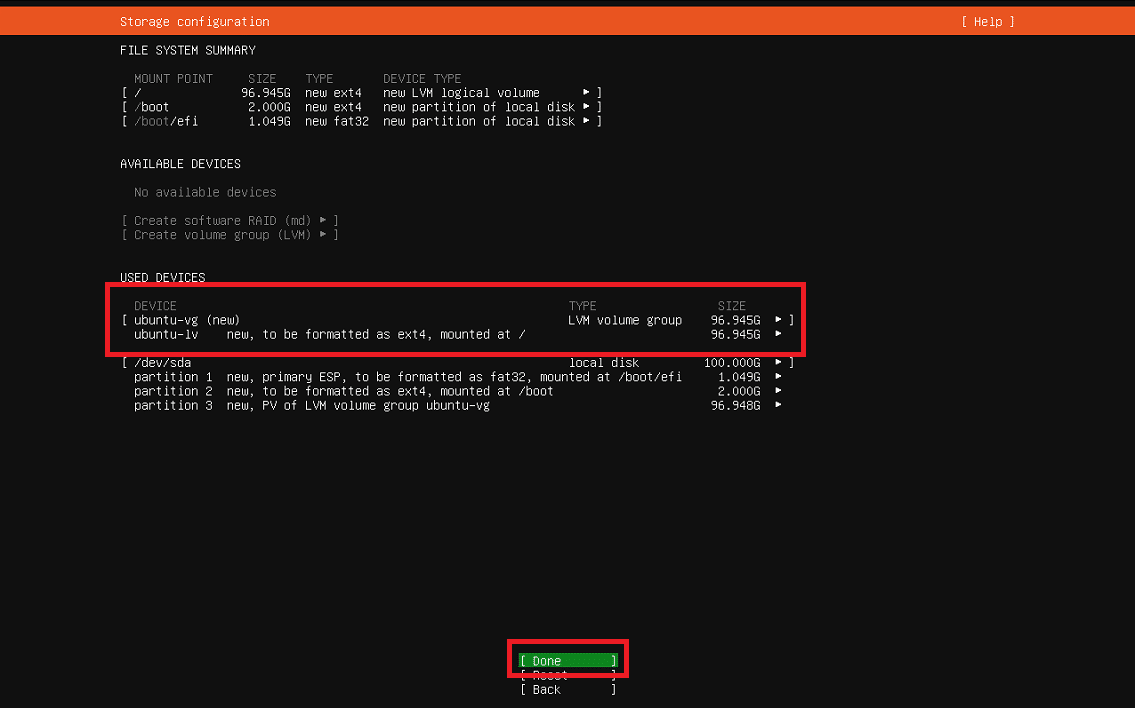

Accertersi che ubuntu-lv abbia la stessa dimensione di ubuntu-vg quindi cliccare Done

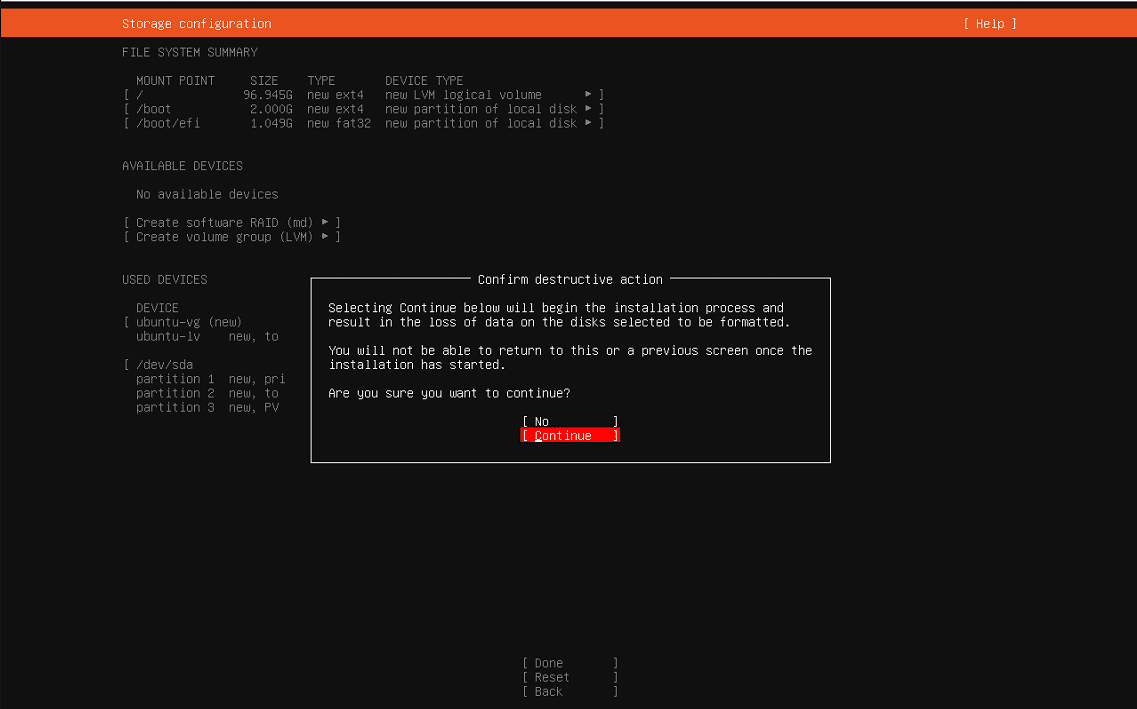

Selezionare Continue per procedere con la formattazione dei dischi

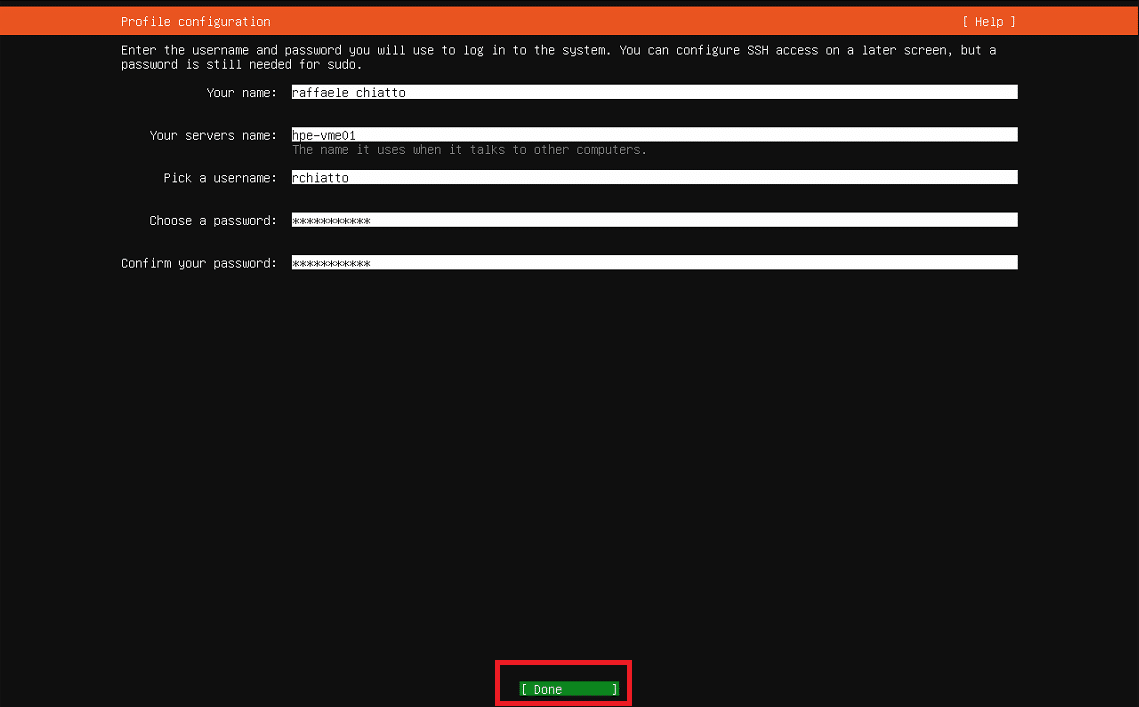

Inserire tutte le informazioni richieste quindi cliccare Done

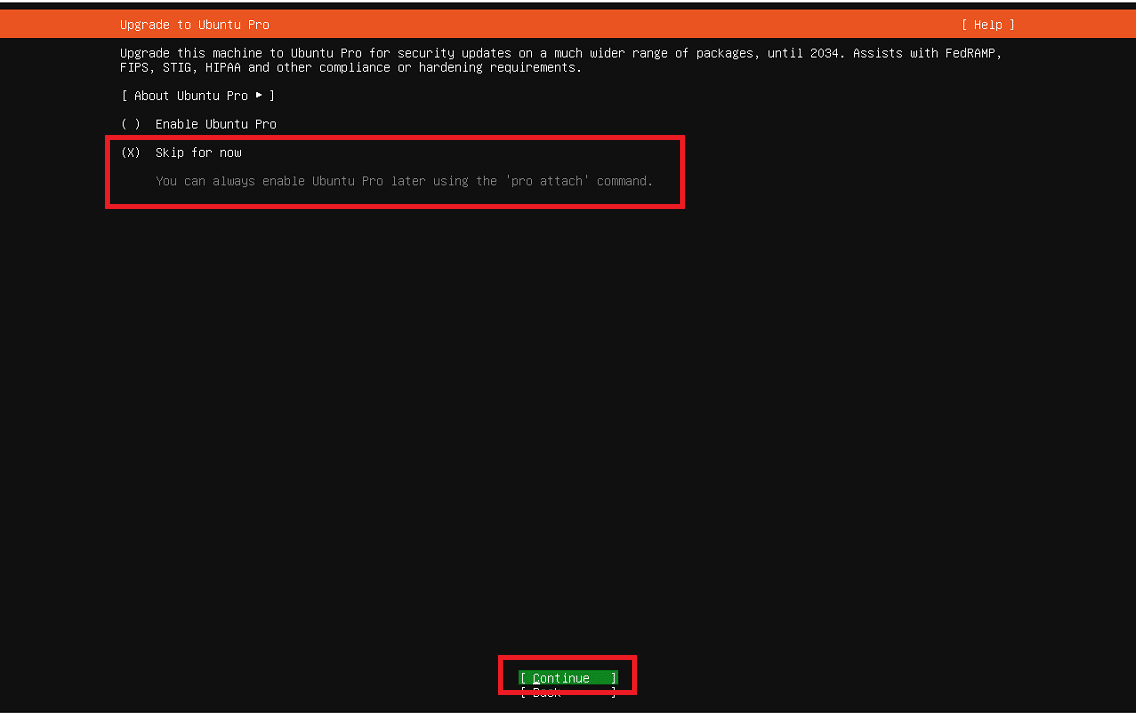

Selezionare l’opzione Skip for now quindi cliccare Continue

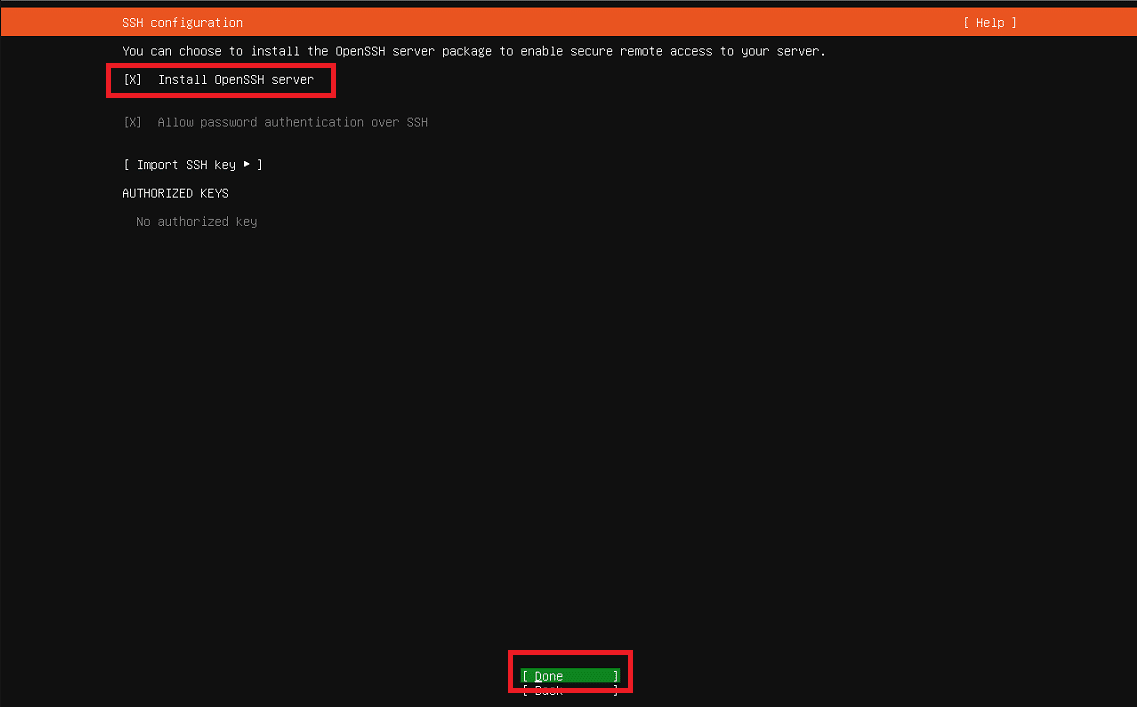

Selezionare l’opzione Install OpenSSH Server quindi cliccare Done

Cliccare Continue

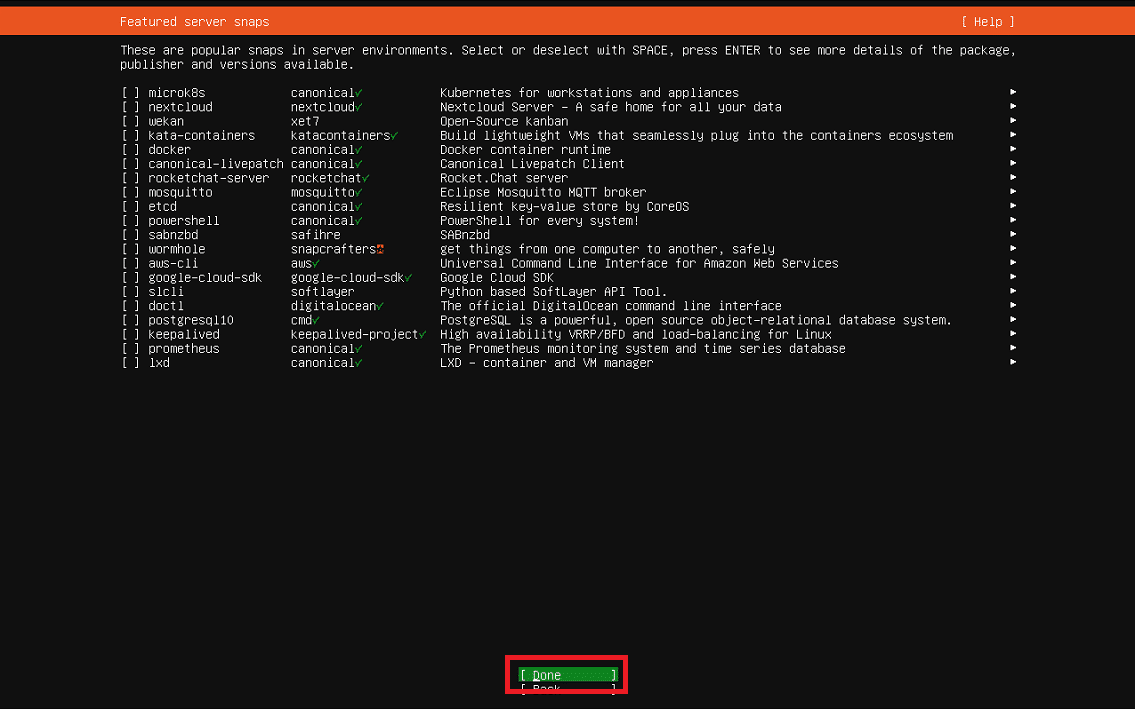

Cliccare Done

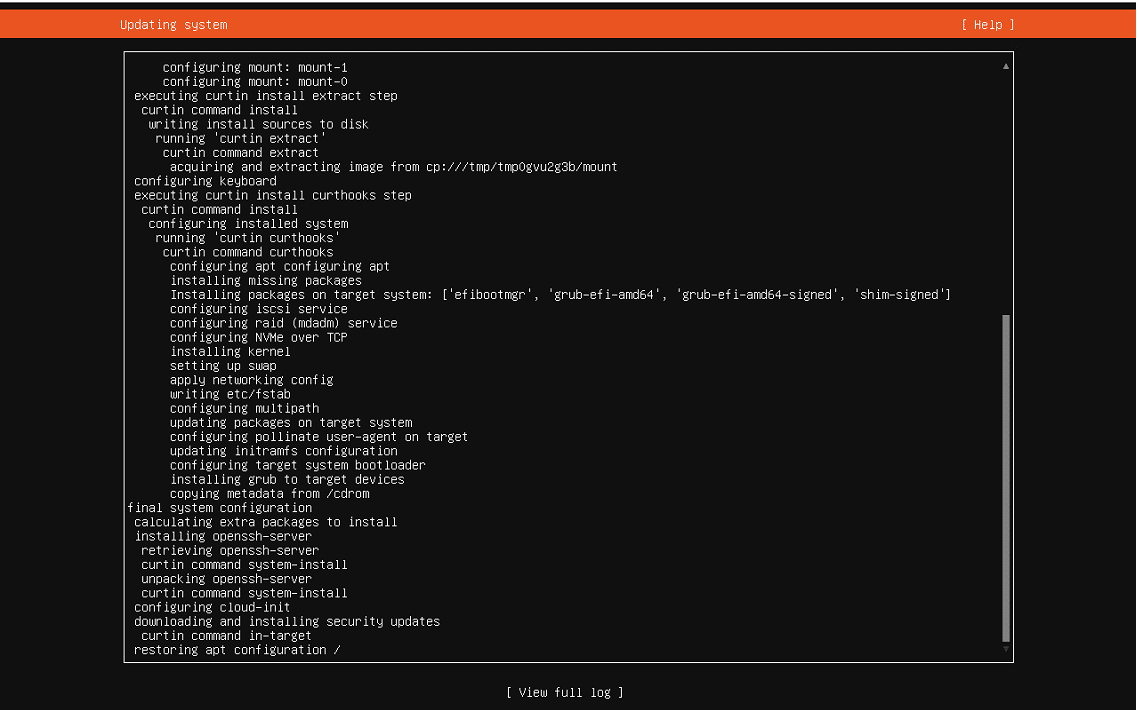

Attendere il termine dell’installazione

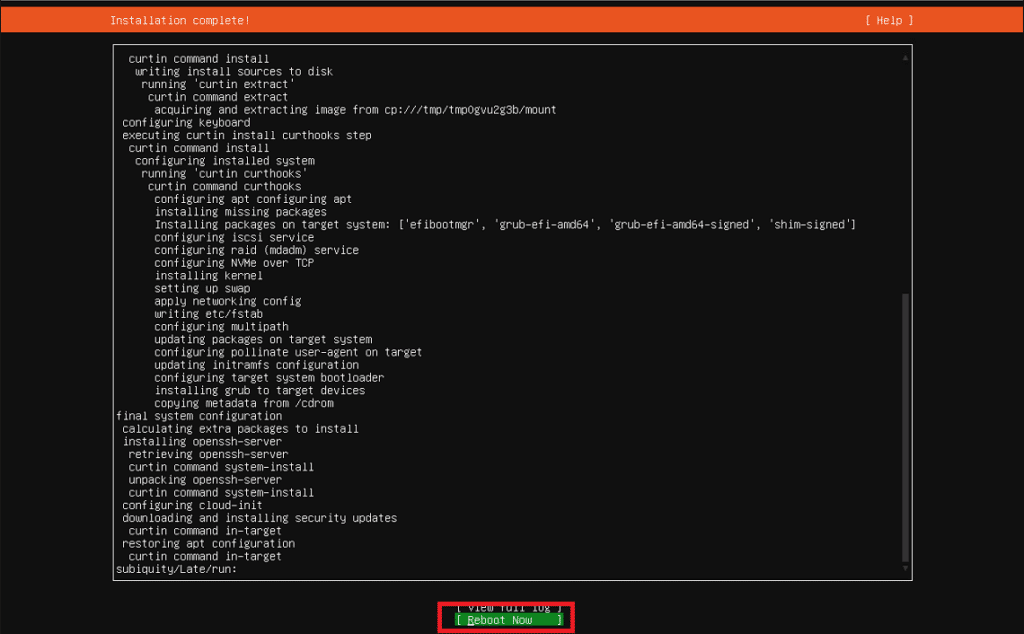

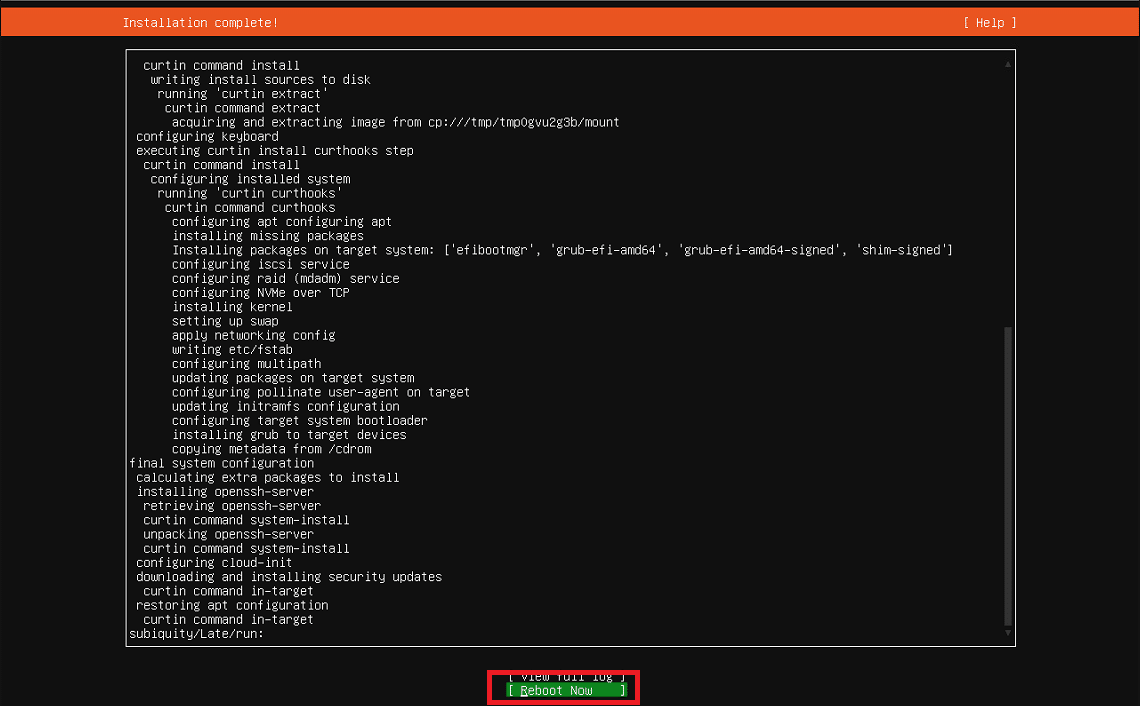

Cliccare Reboot Now per riavviare il server

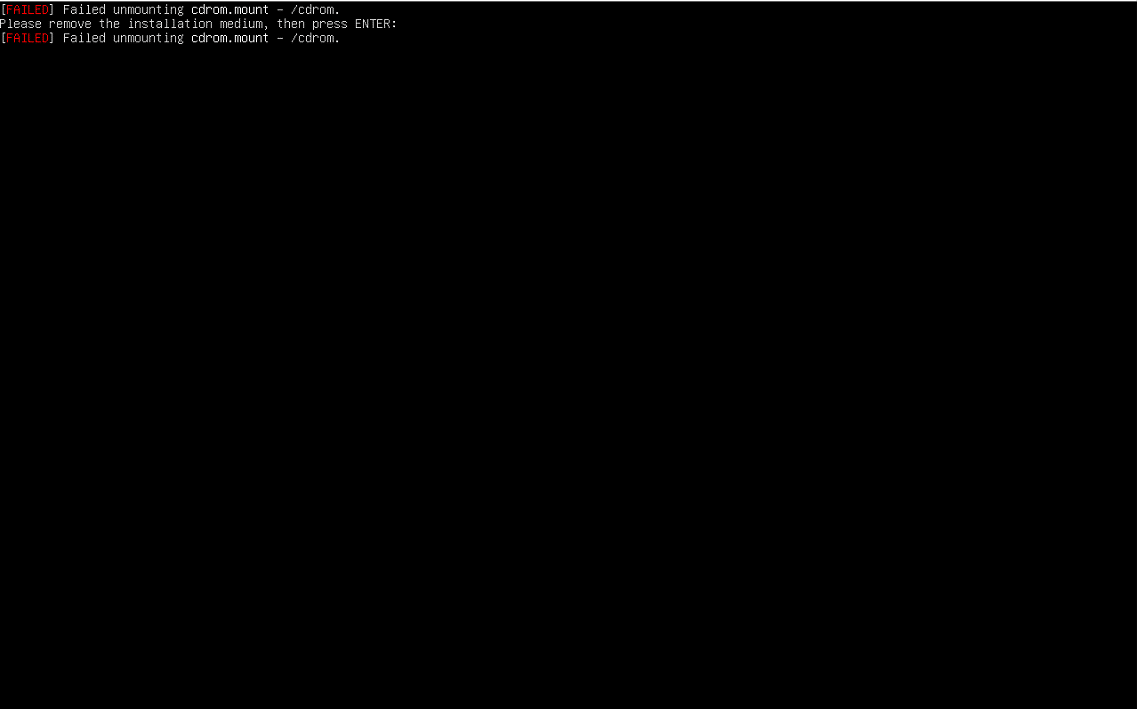

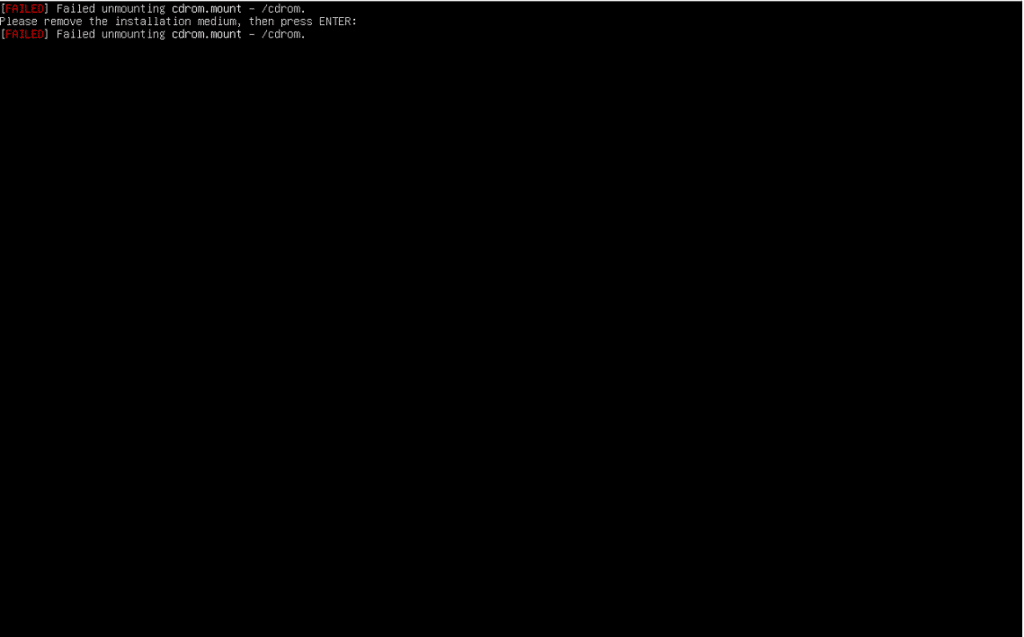

Rimuovere la chiavetta USB quindi premere INVIO per riavviare



PREPARAZIONE OS PRE INSTALLAZIONE

Aggiornare il sistema operativo con i seguenti comandi:

Disattivare il network Cloud-init con il comando:

Verificare lo stato di Cloud-Init con il comando:

Dovremmo visualizzare il seguente output:

Configurare l’NTP editando il file /etc/systemd/timesyncd.conf con il comando:

Quindi modificare le seguenti righe come segue:

Salvare e chiudere il file di configurazione

Installare l’HWE Kernel con il comando:

DOWNLOAD ED INSTALLAZIONE DEL SOFTWARE HPE VME



Dalla console SSH del nostro server Ubuntu creare la cartella hpe-vme con il comando:

Quindi posizionarsi nella cartella con il comando:

Incollare il comando curl copiato in precedenza dal sito HPE

Quindi attendere il download del file .ISO

Al termine dovremmo visualizzare uil seguente output:

Dopo aver terminato il download creare la cartella /mnt/iso con il comando:

Quindi montare la ISO HPE_VM_Essentials_SW_image_8.0.8_S5Q83-11019.iso con il comando:

Dovremmo visualizzare il seguente output:

Cambiare cartella posizionandosi nella /mnt/iso con il comando:

Dovremmo visualizzare il seguente output:

Adesso che la ISO è montata è possibile procedere all’installazione di HPE VME con il comando:



INSTALLAZIONE DI HPE VME MANAGER

Al termine dell’installazione eseguire la console di HPE VM con il comando:

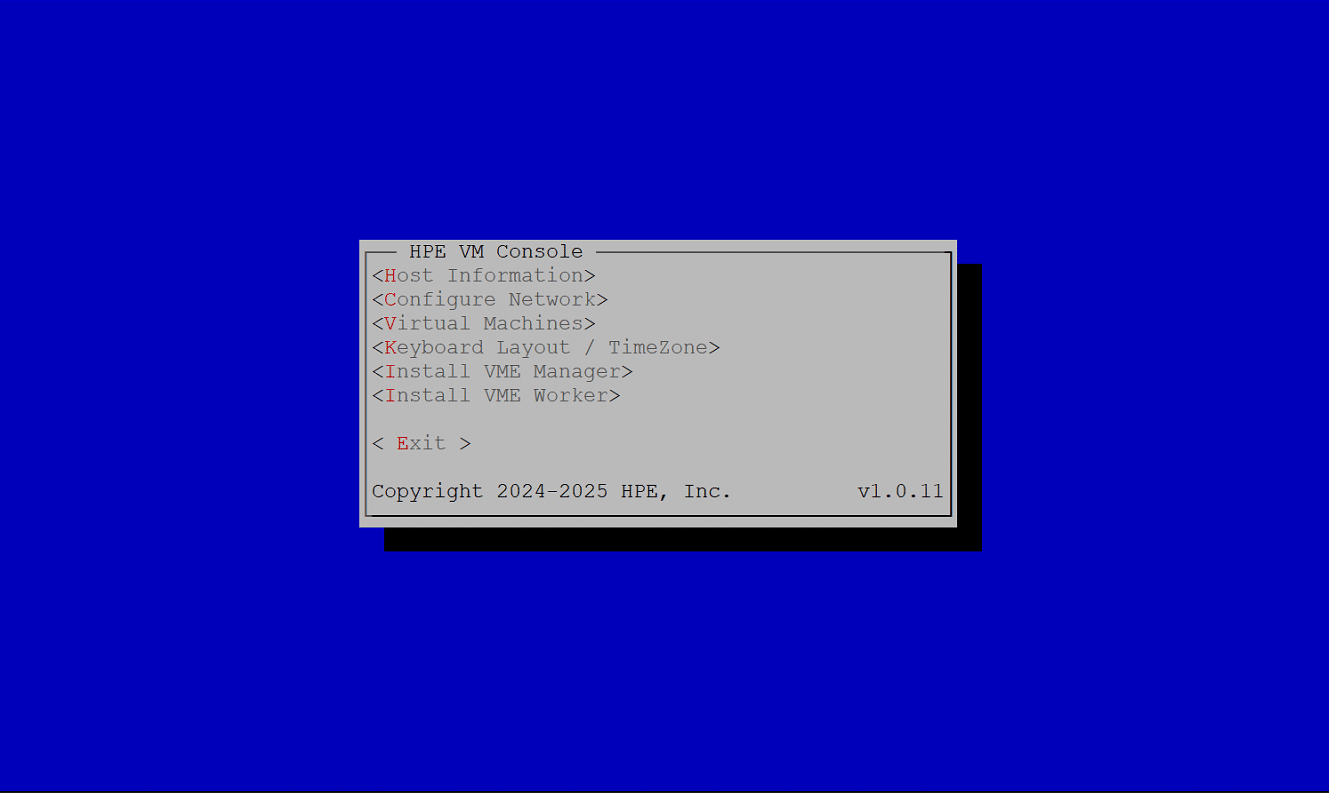

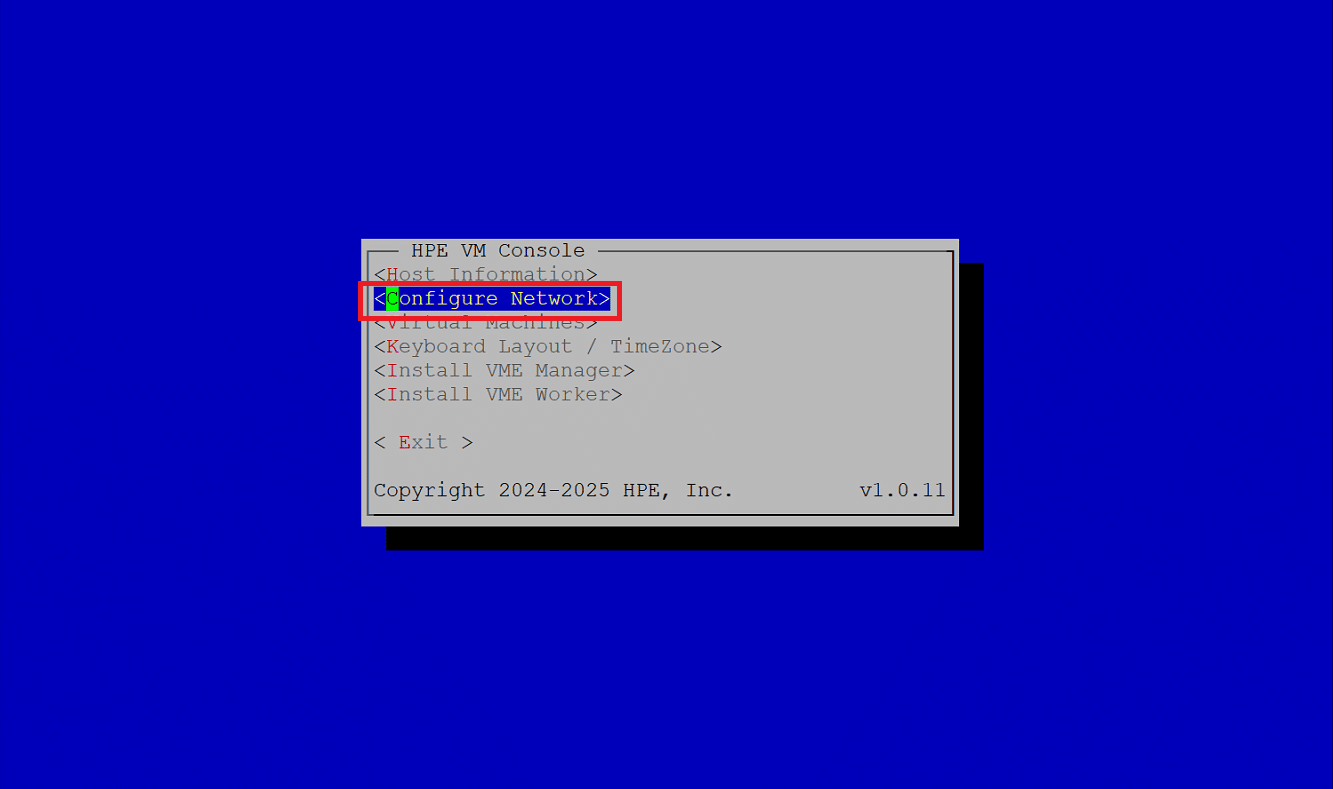

Dovremmo visualizzare la Console HPE VME

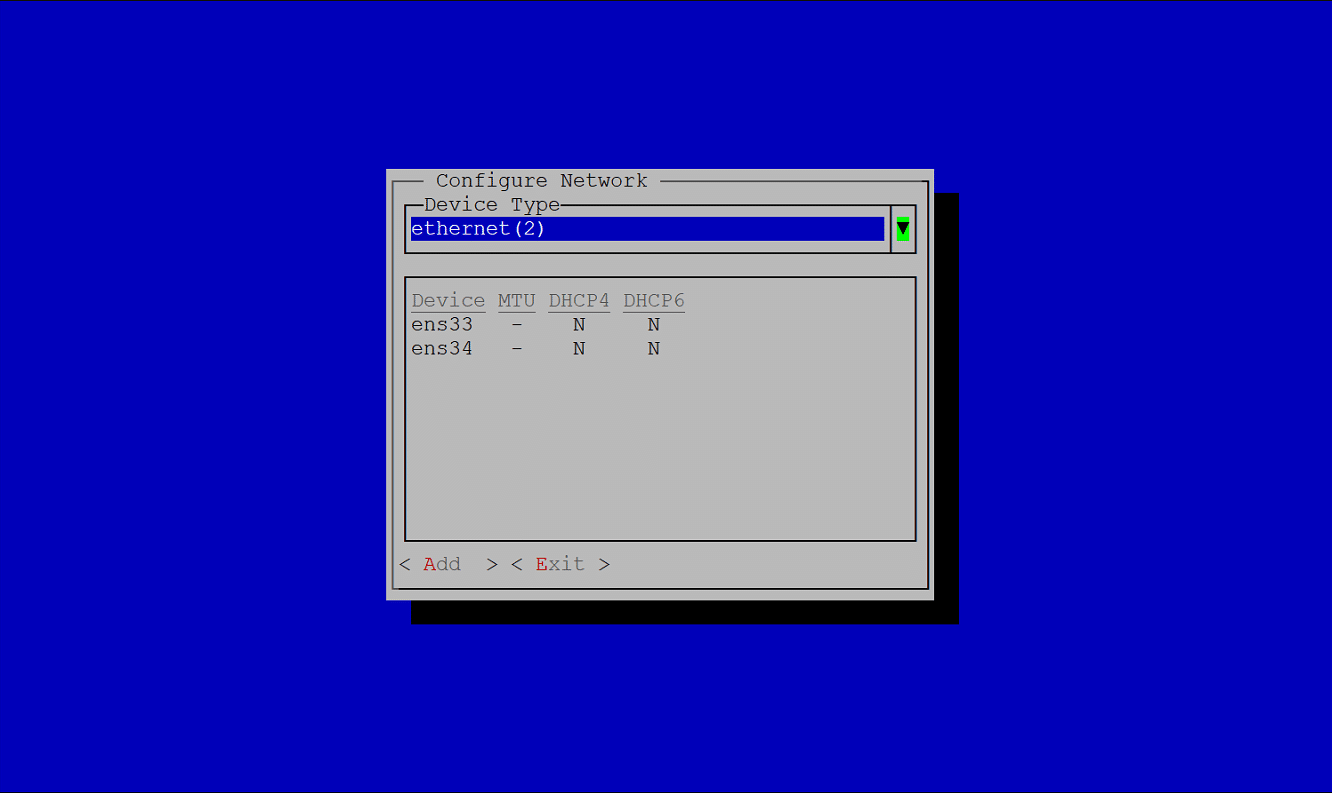

Selezionare l’opzione Configure Network

Da questa schermata è possibile configurare:

• MTU Size
• VLAN
• BOND
• Adapters

Al termine della configurazioni Premere E per uscire

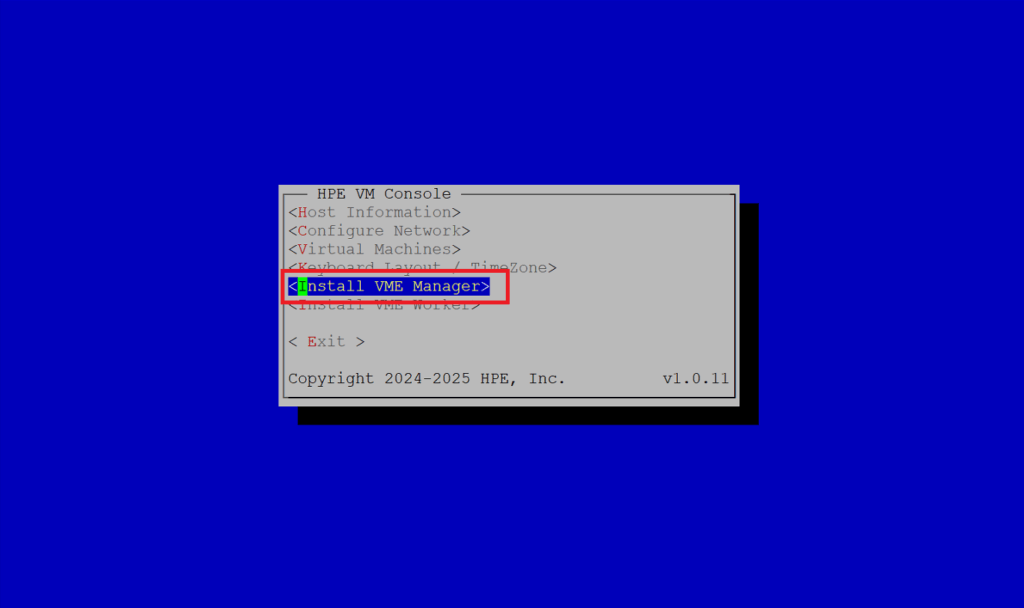

Procedere all’installazione di VME Manager

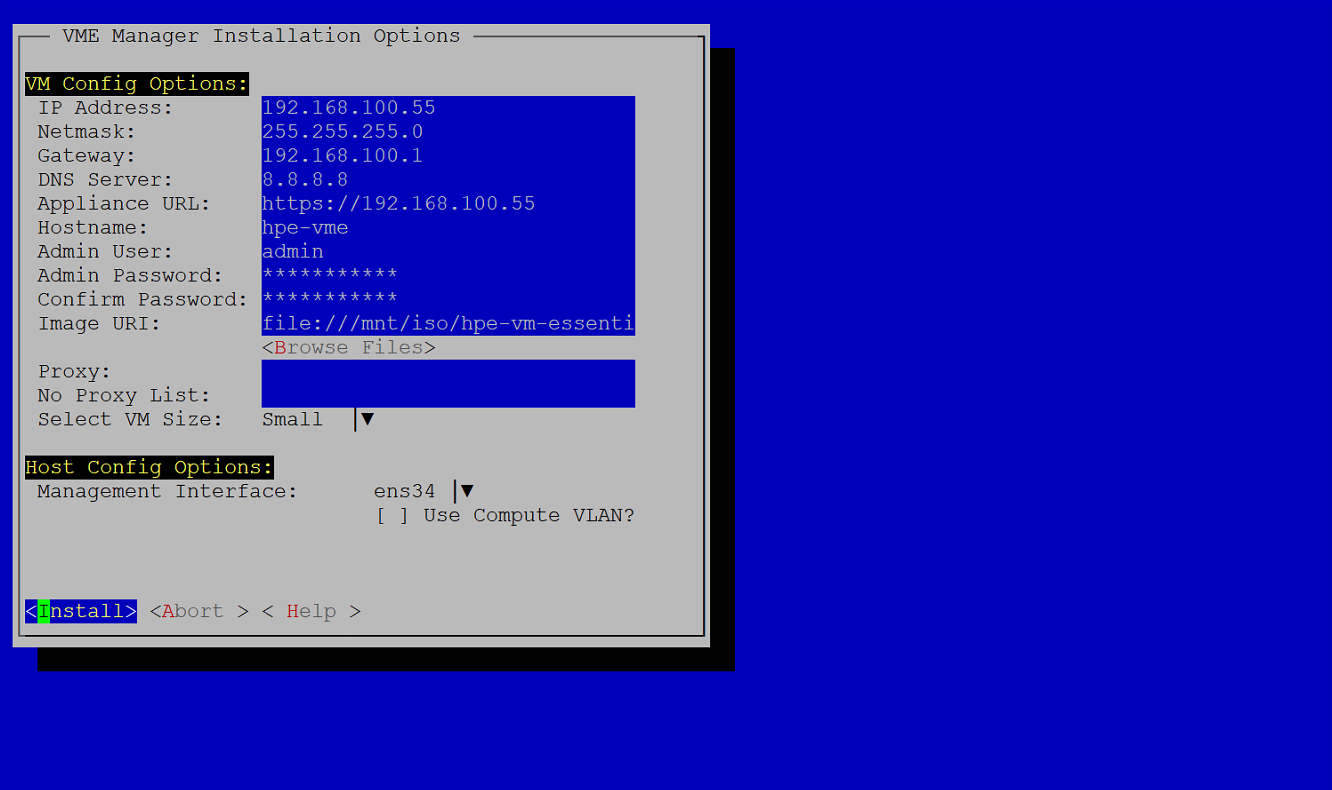

Inserire tutte le info relative al VME Manager:

• IP Address: deve essere sulla stessa subnet del Server Ubuntu
• Netmask
• Gateway
• DNS Server
• User
• Password
• Image URI: è l’immagine presente nel path montato in precendenza sotto /mnt/iso – hpe-vm-essentials-8.0.8-1.qcow2.gz
• Management Interface: selezionare la scheda o il BOND configurato in precendenza in fase di installazione di Ubuntu Server

ATTENZIONE: è consigliabile utilizzare come VM Size la MEDIUM

Selezionare Install per procedere

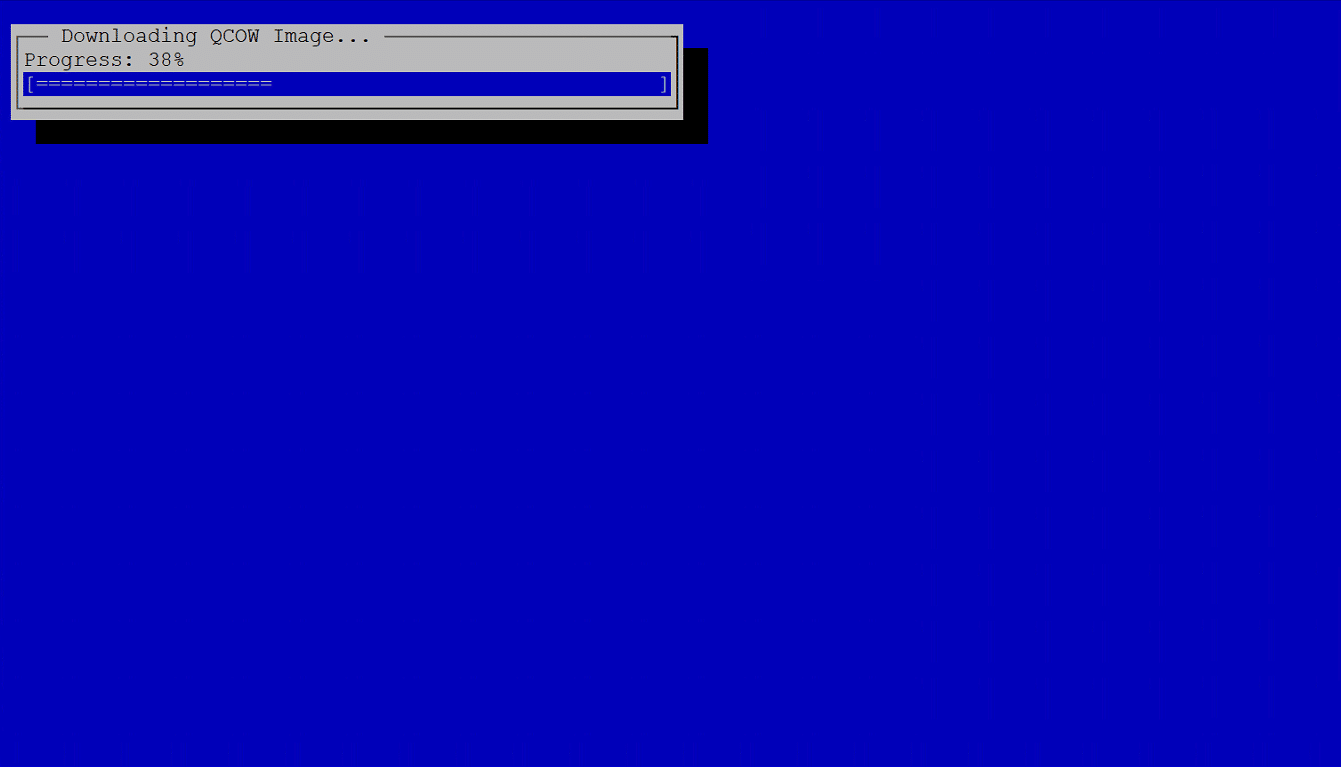

Attendere il termine del Download dell’immagine QCOW2

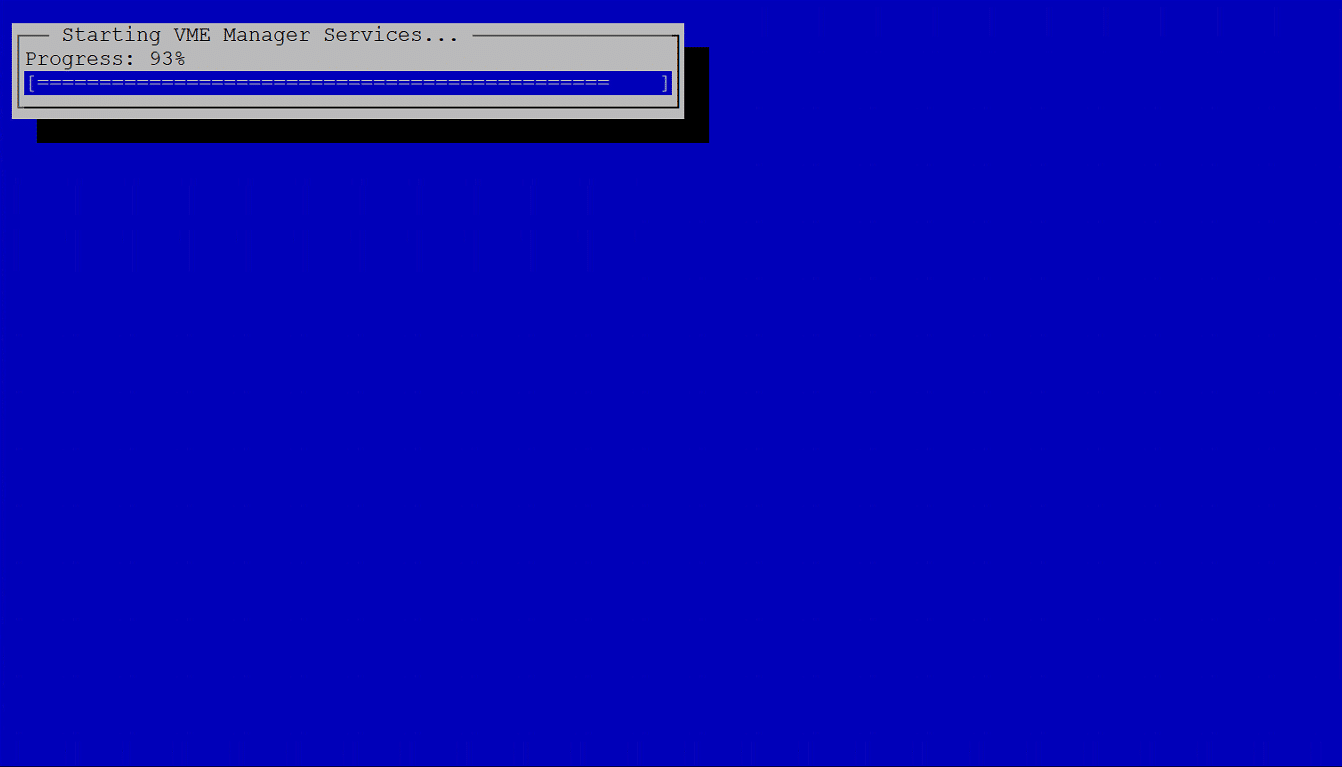

Attendere l’avvio dei servizi del VME Manager

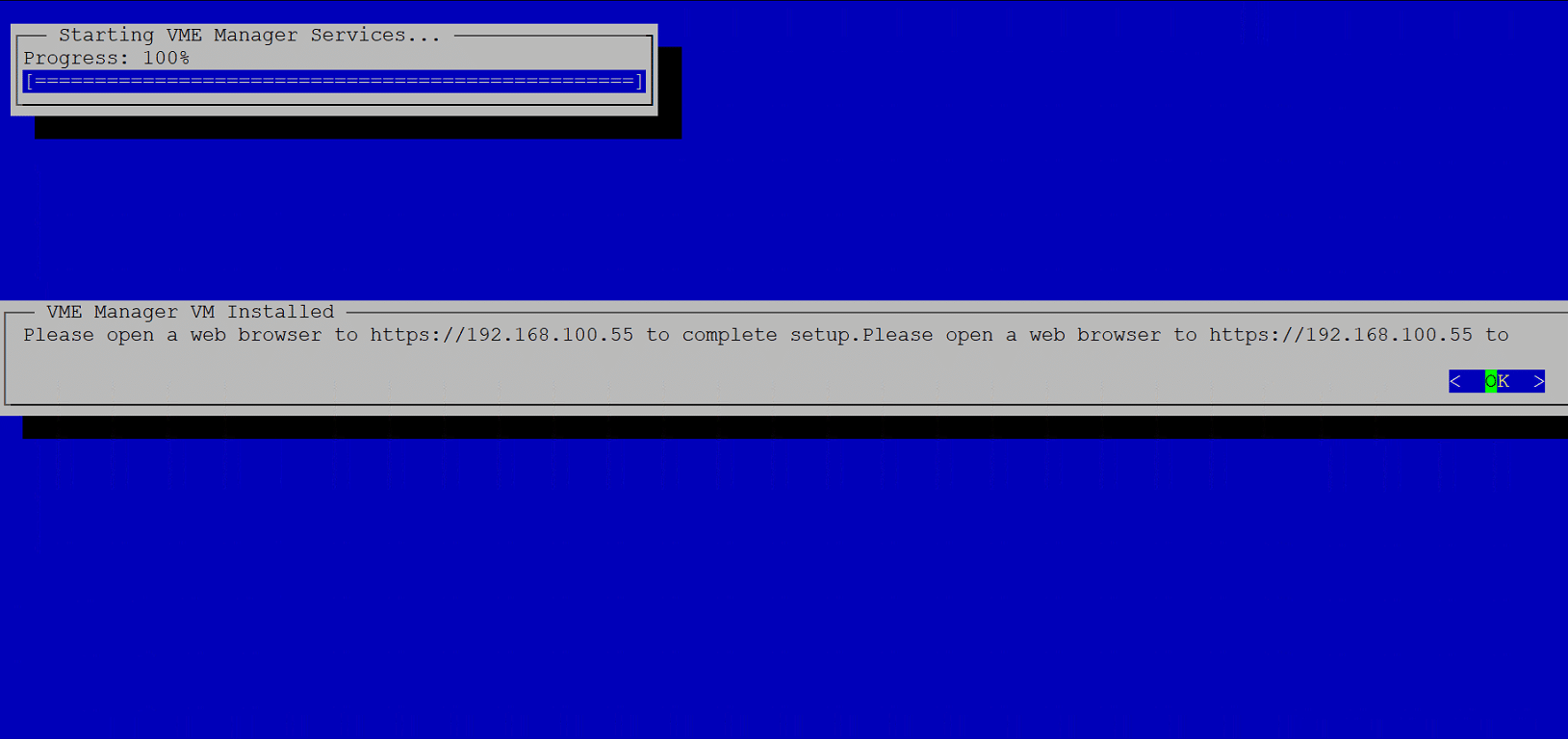

Al termine dell’installazione dovremmo visuzlizzare una schermata come quella sovrastante

A questo punto da un qualsiasi browser richiamare il link:

https://IP-ADDRESS-O-FQDN

Nel mio caso posso richiamarlo con https://192.168.100.55 oppure https://hpe-vme.lab.prv

Se è andato tutto a buon fine dovremmo visualizzare una schermata come quella sovrastante

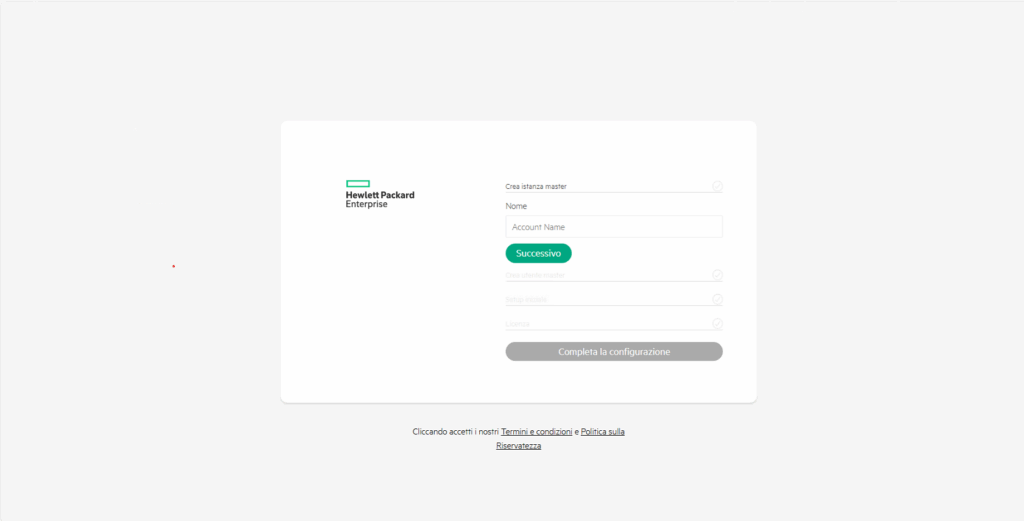

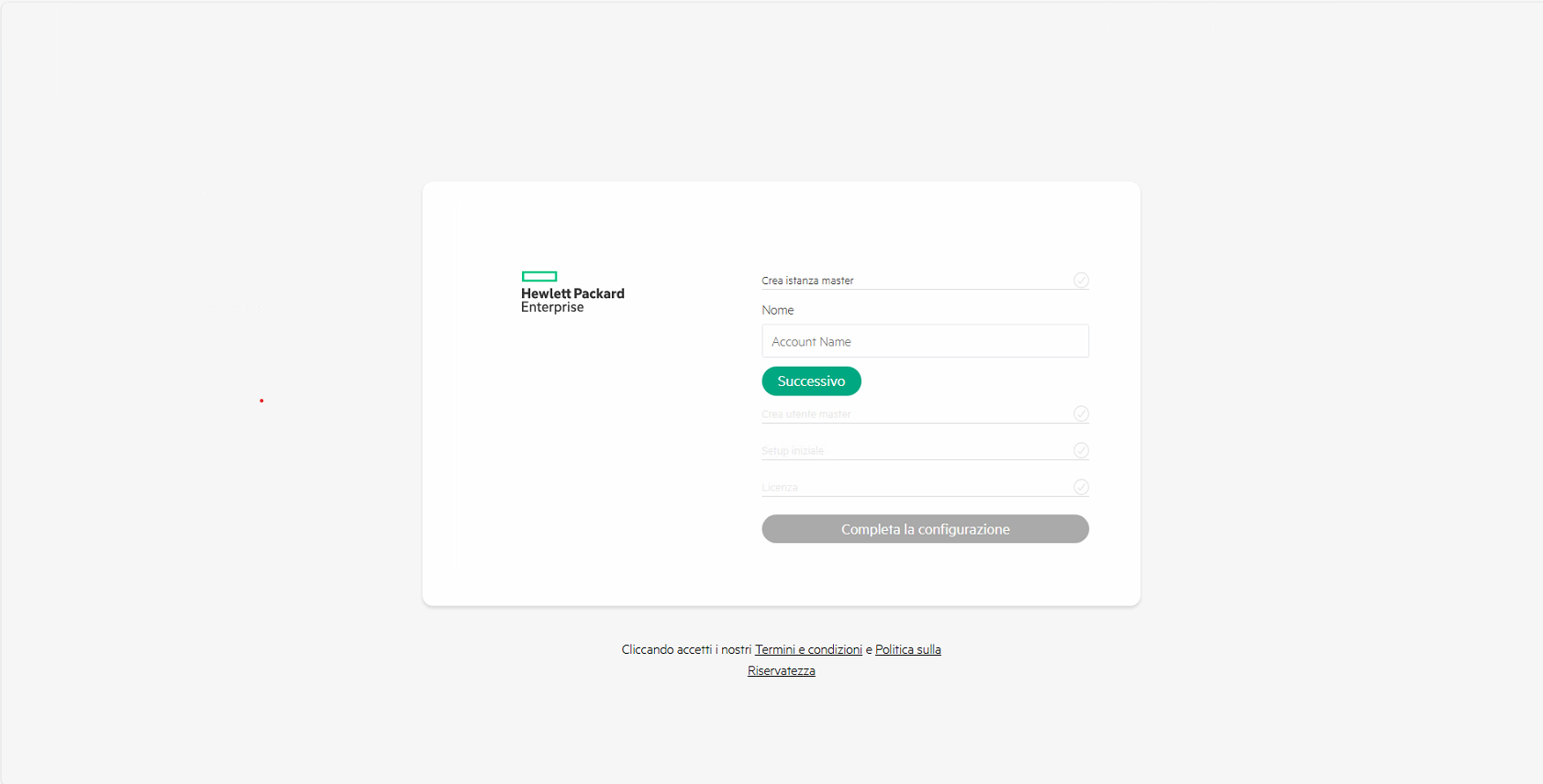

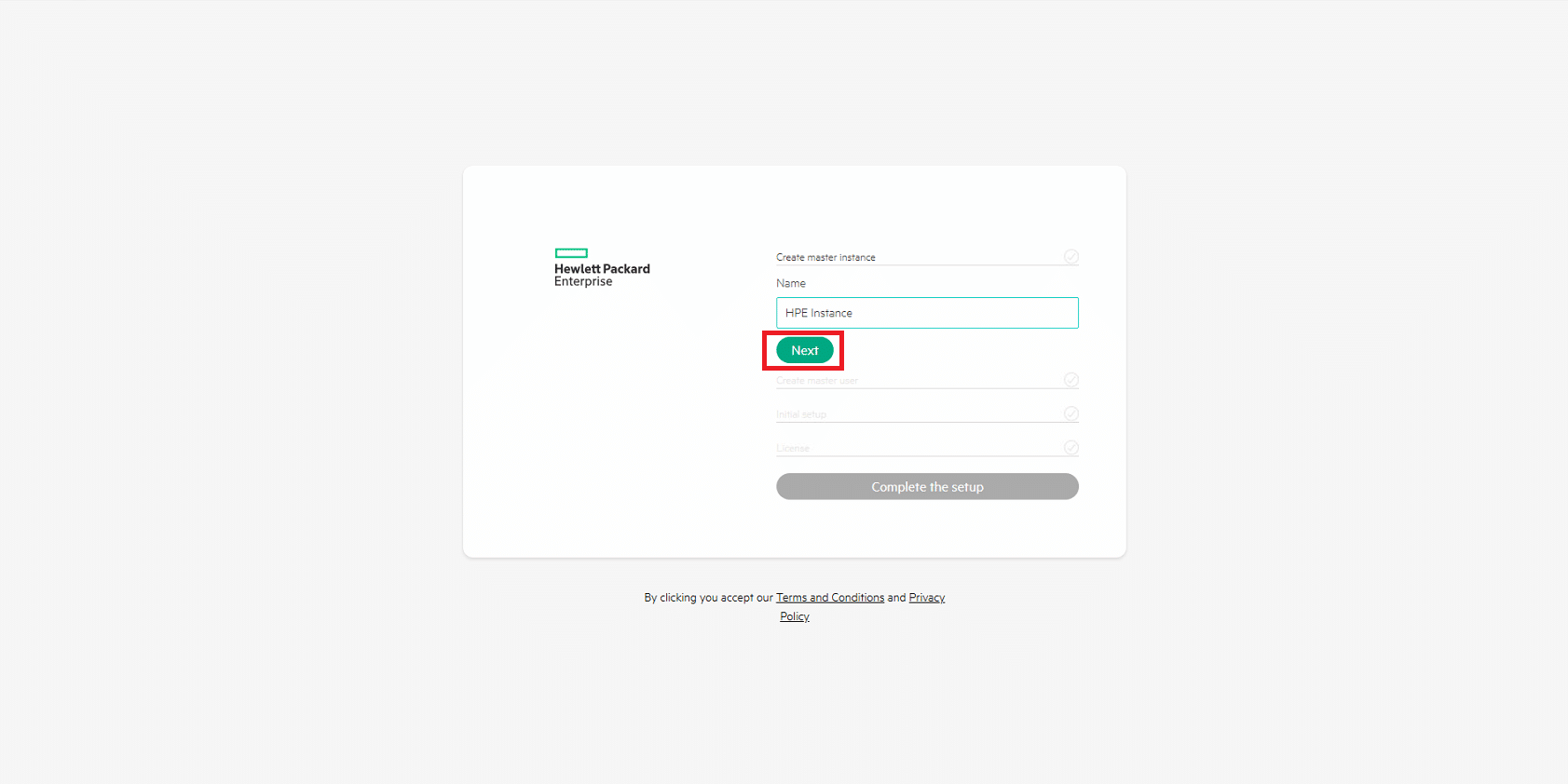

Inserire il nome dell’istanza quindi cliccare Next

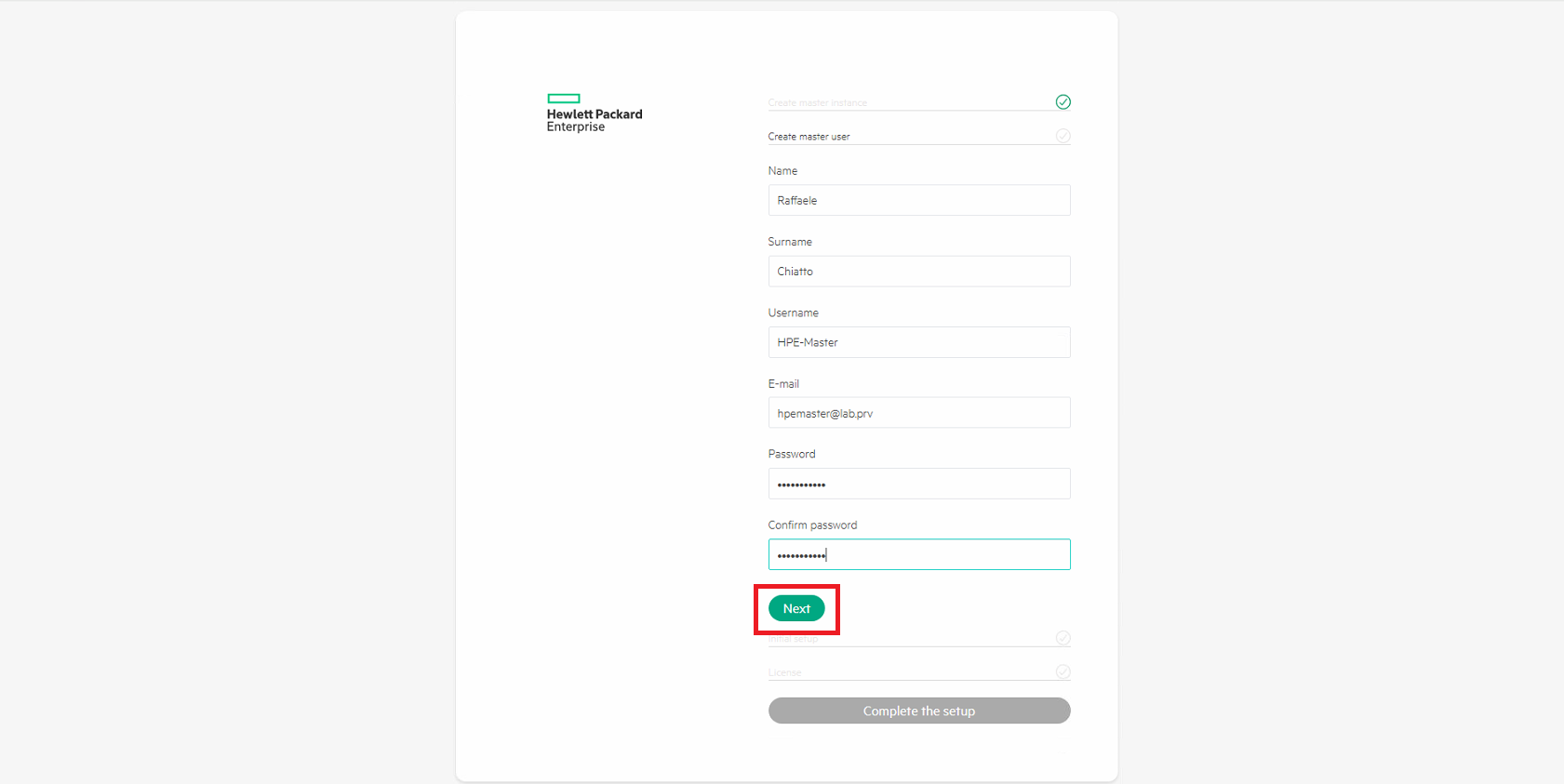

Inserire tutte le info richieste quindi cliccare Next

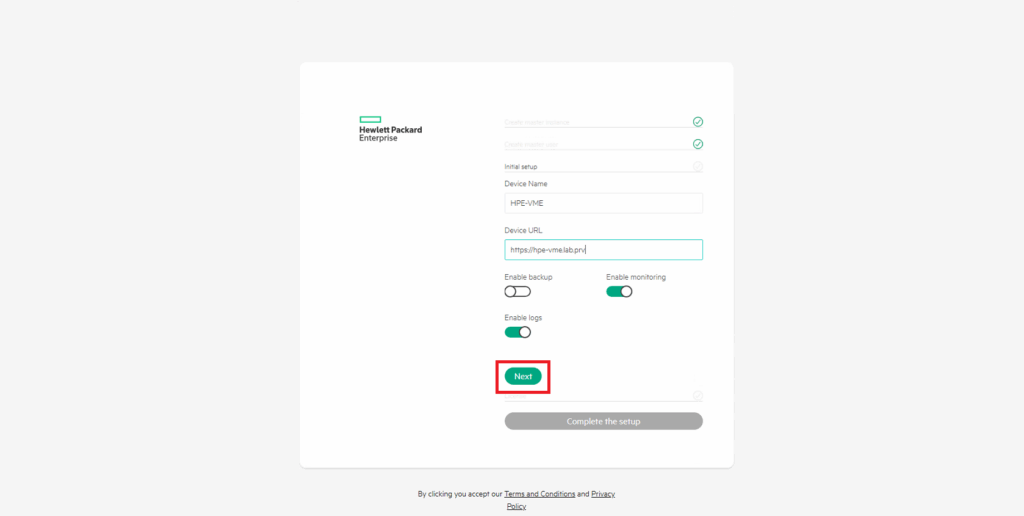

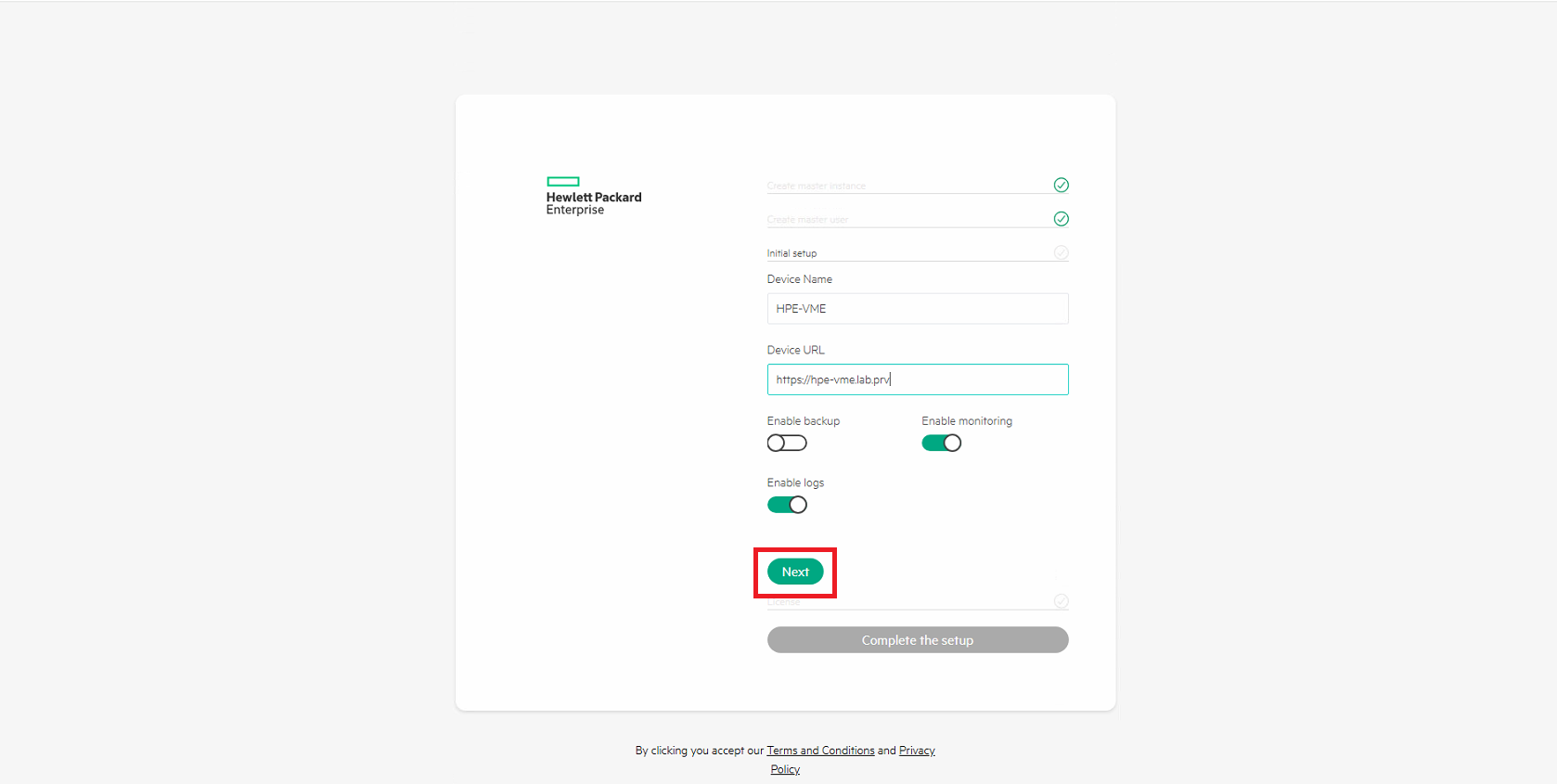

Inserire il nome dell’Appliance e l’URL quindi cliccare Next

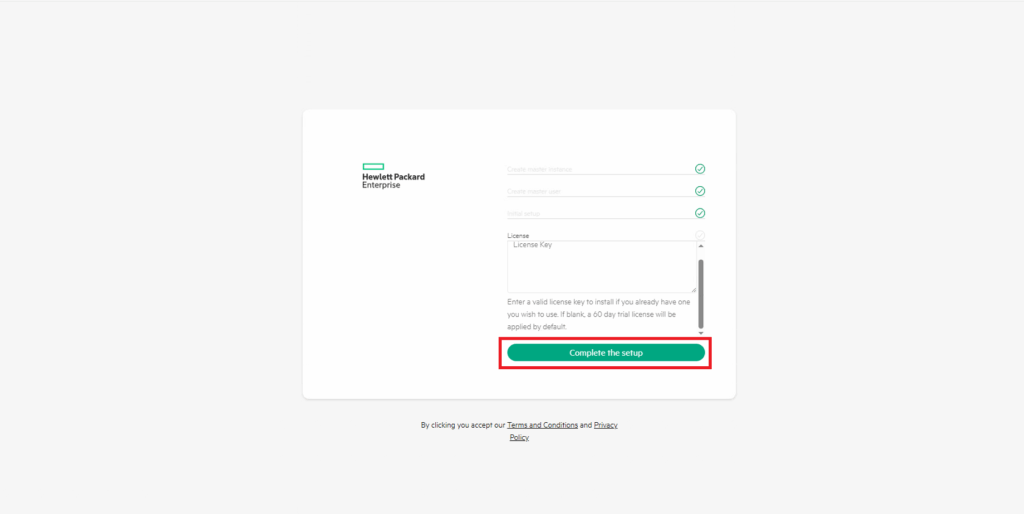

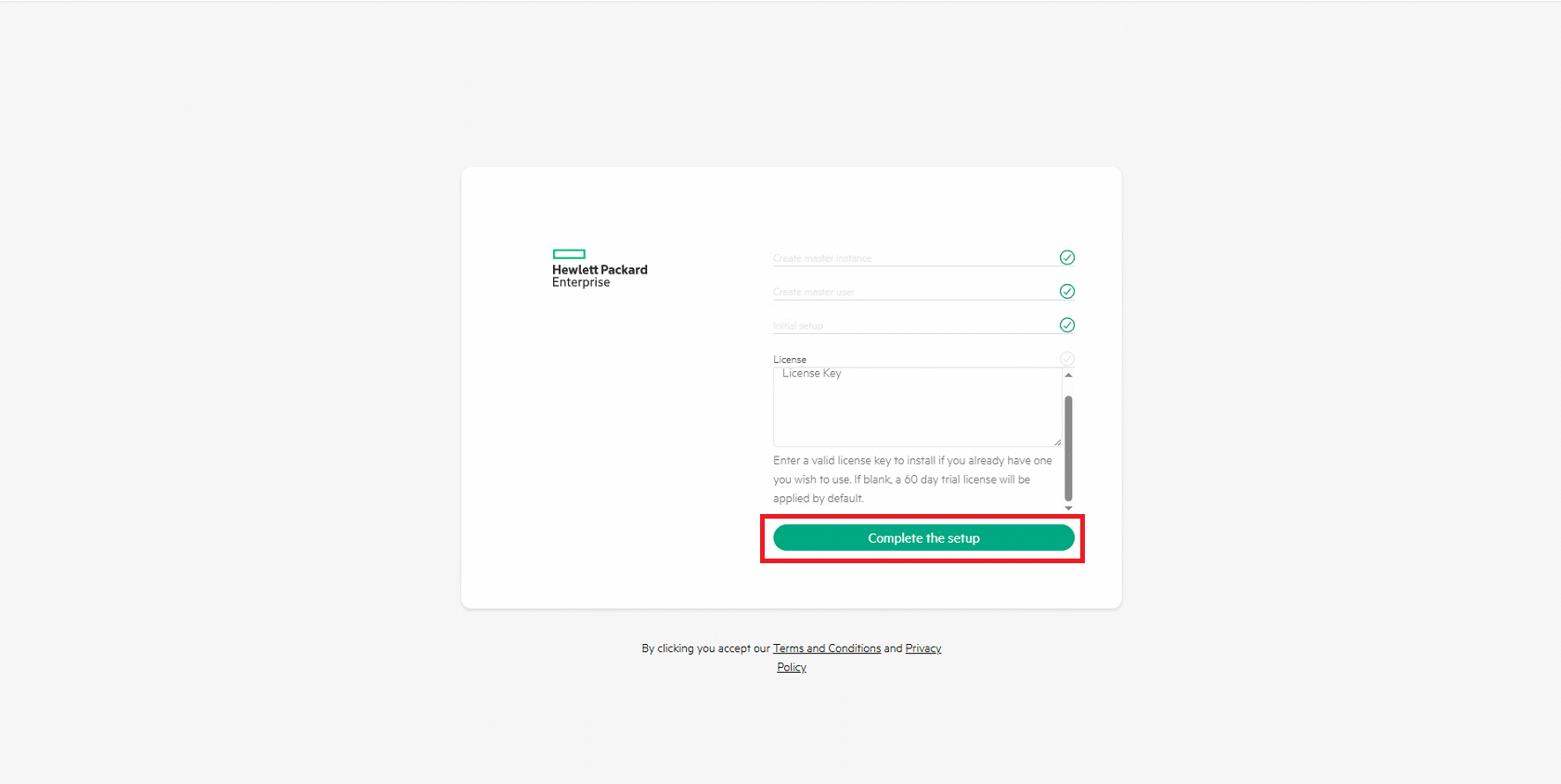

Inserire la chiave di Licenza oppure attivare la Trial di 60 giorni cliccando su Complete the Setup

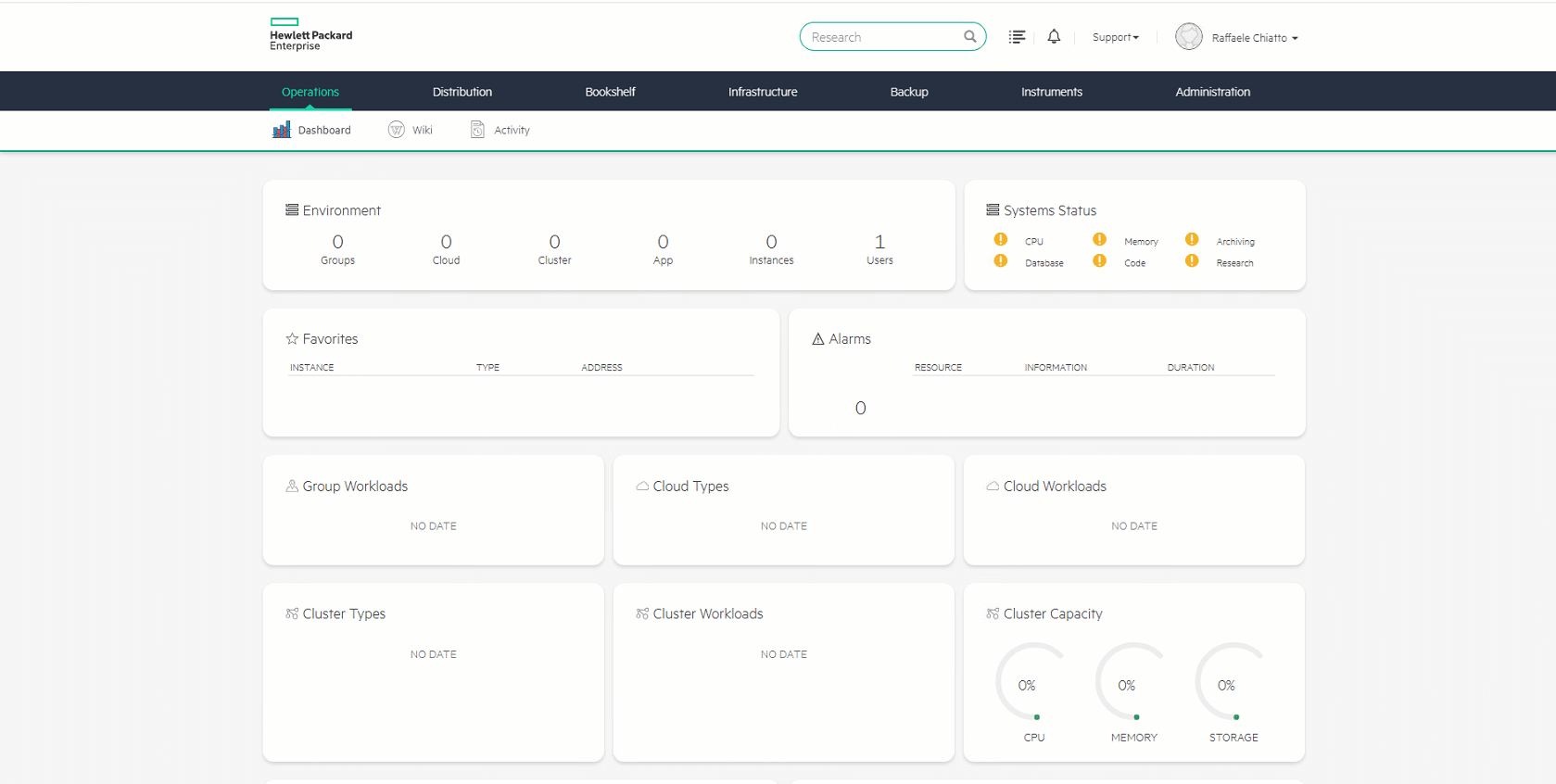

Terminato il Setup dovremmo visualizzare la Dashboard come mostrato nell’immagine sovrastante



CONFIGURAZIONE DEL CLUSTER CON HPE VME MANAGER

Per procedere con la configurazione di HPE VME Manager da un qualsiasi browser richiamare il link

https://IP-ADDRESS-O-FQDN

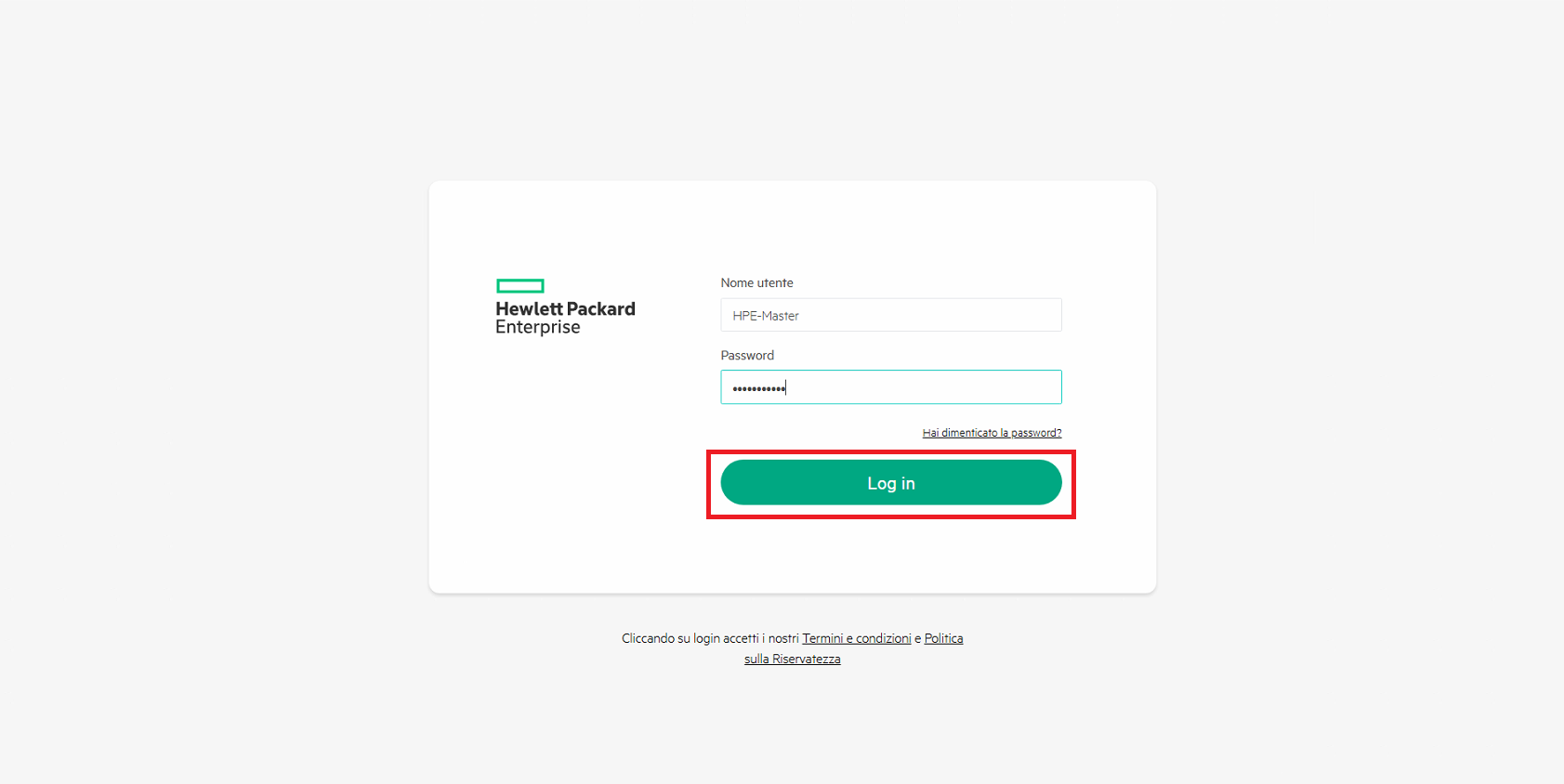

Inserire le credenziali impostate in precedenza quindi cliccare Log In

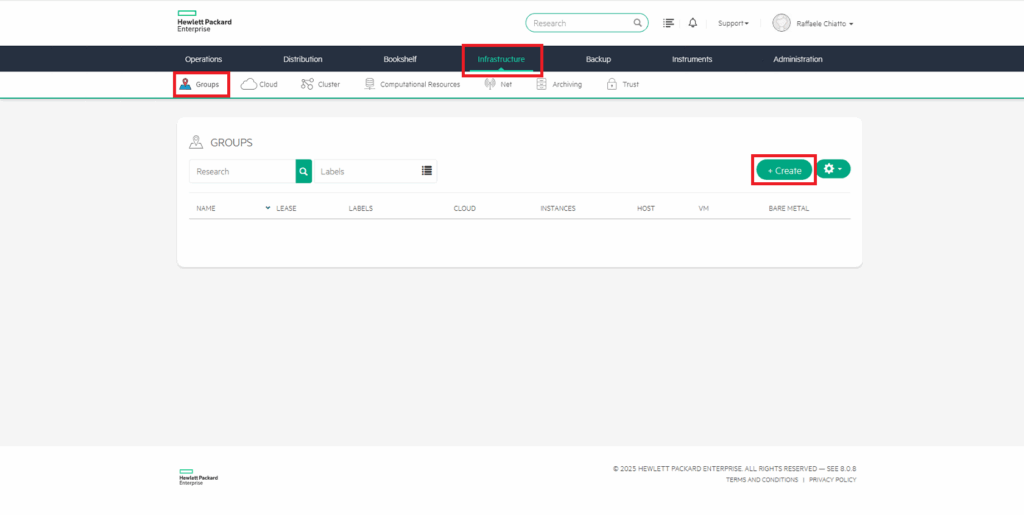

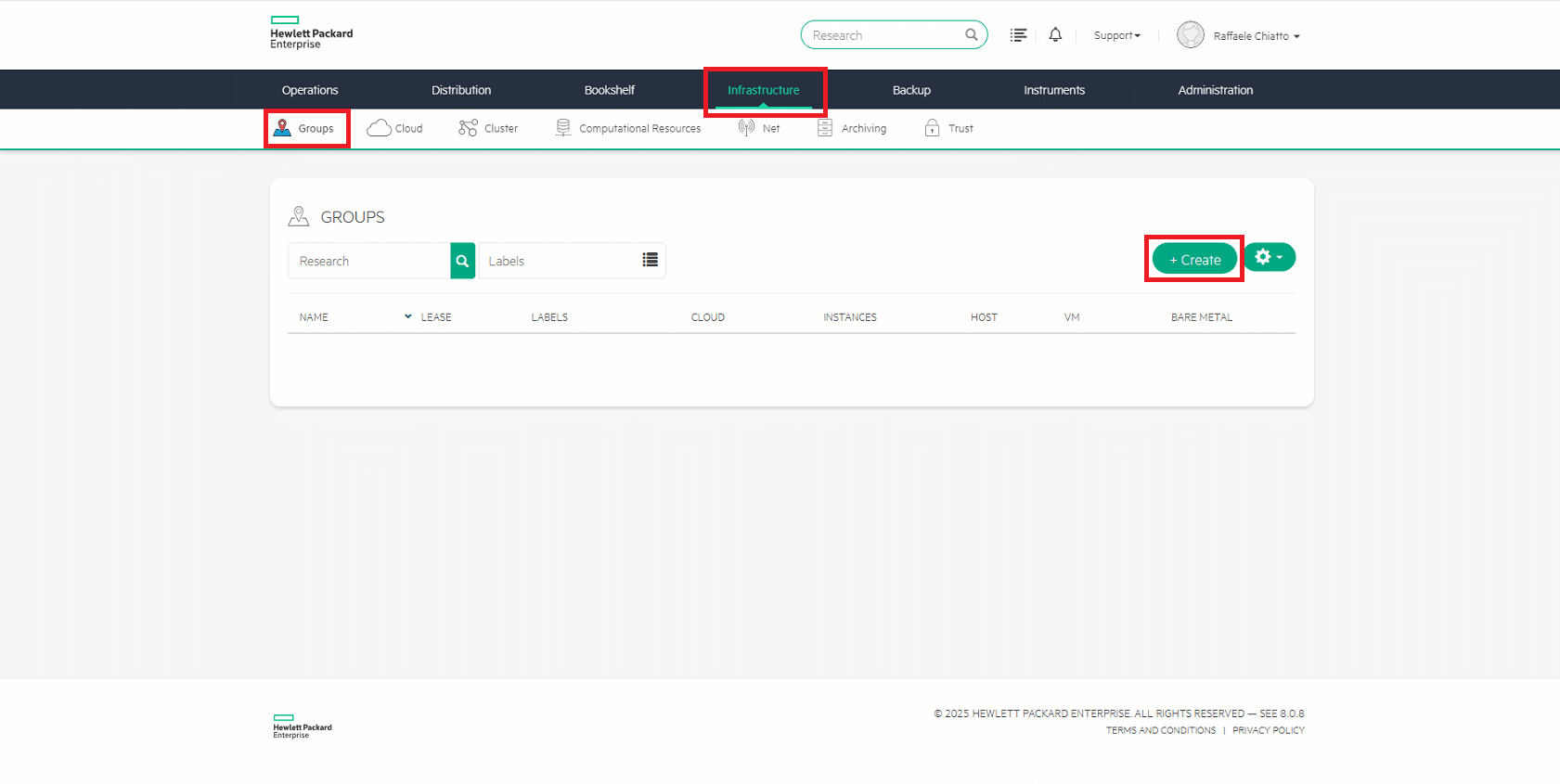

Creare il gruppo cliccando su Infrastructure -> Groups -> Create

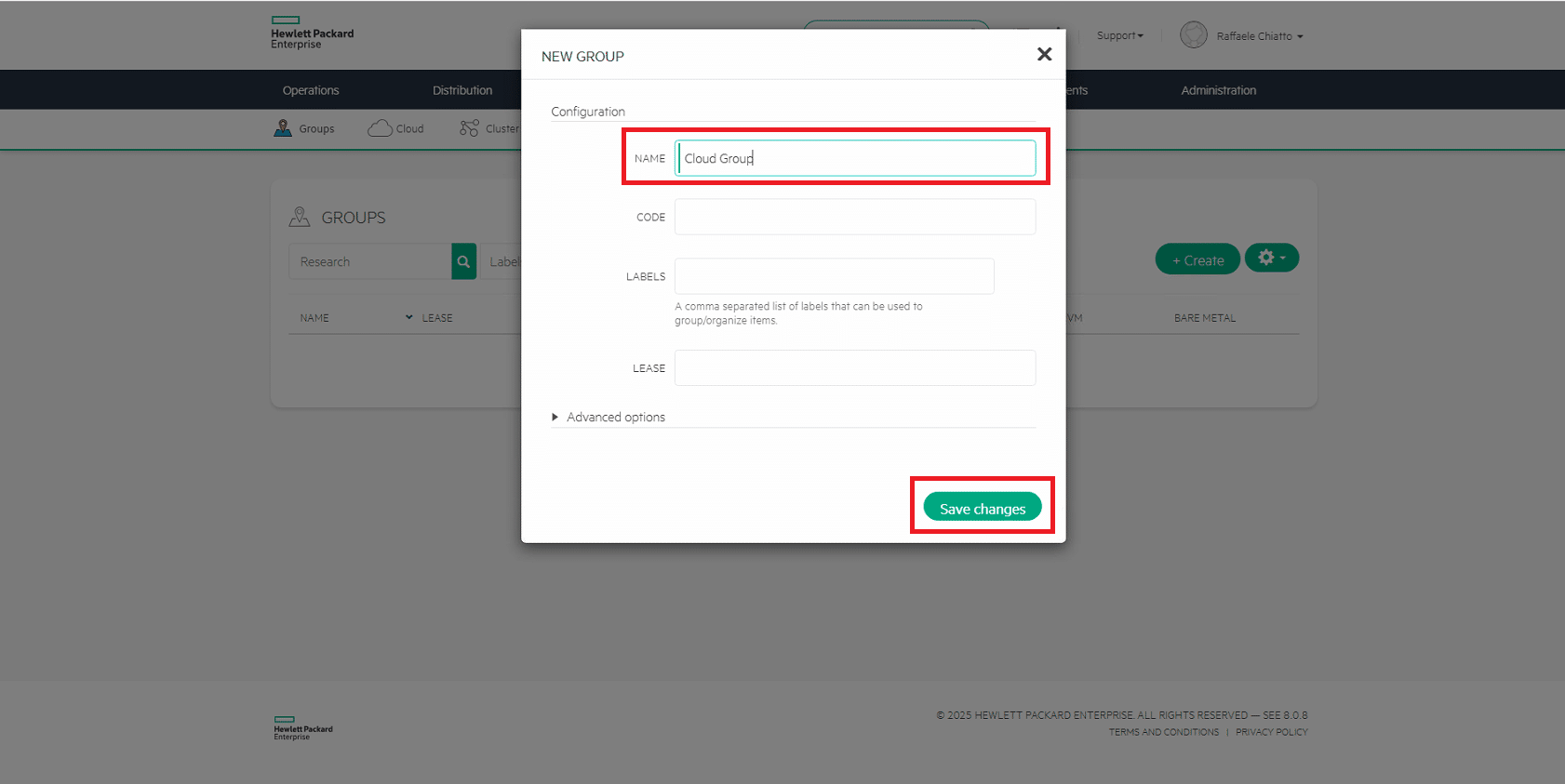

Inserire un nome per il gruppo quindi cliccare su Save Changes

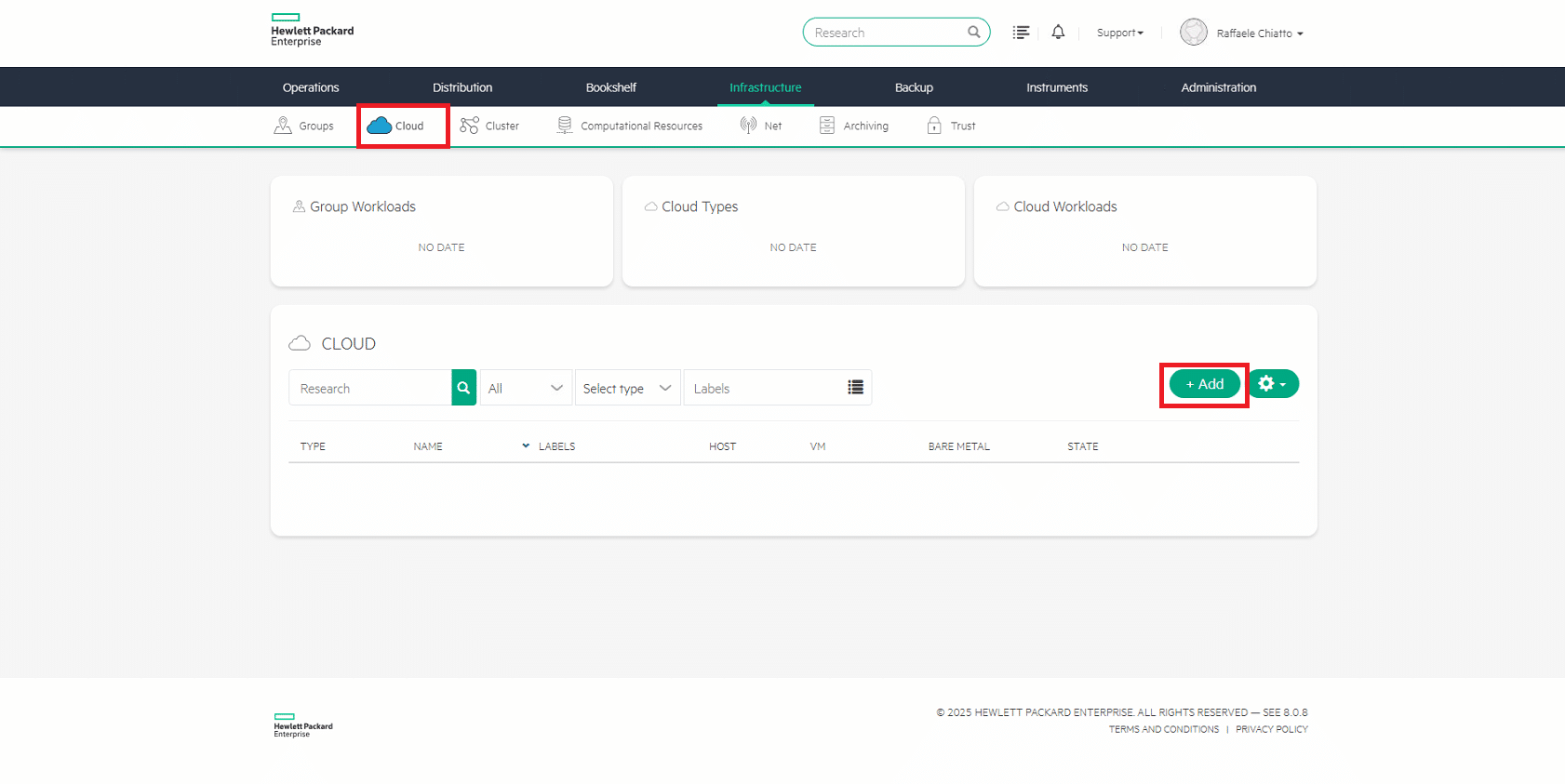

Cliccare quindi su Cloud e Add

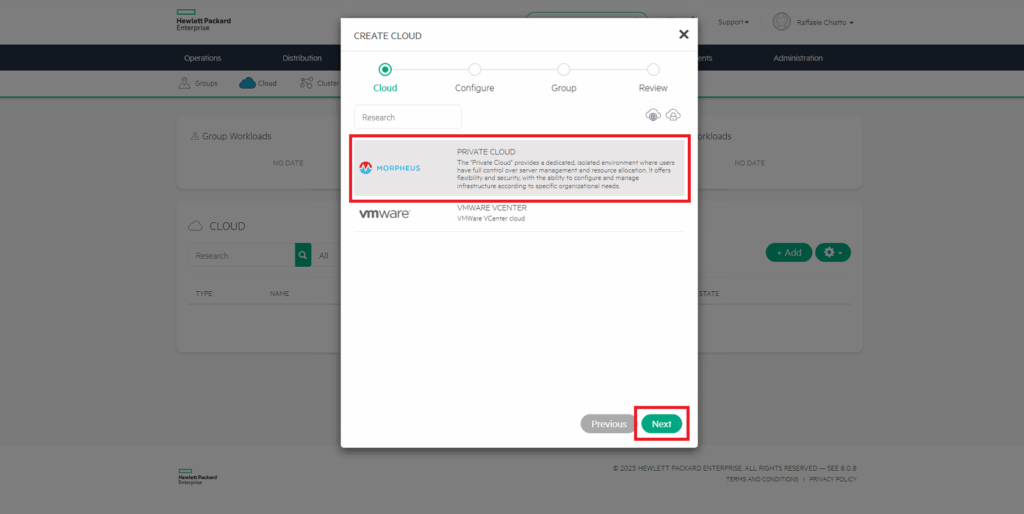

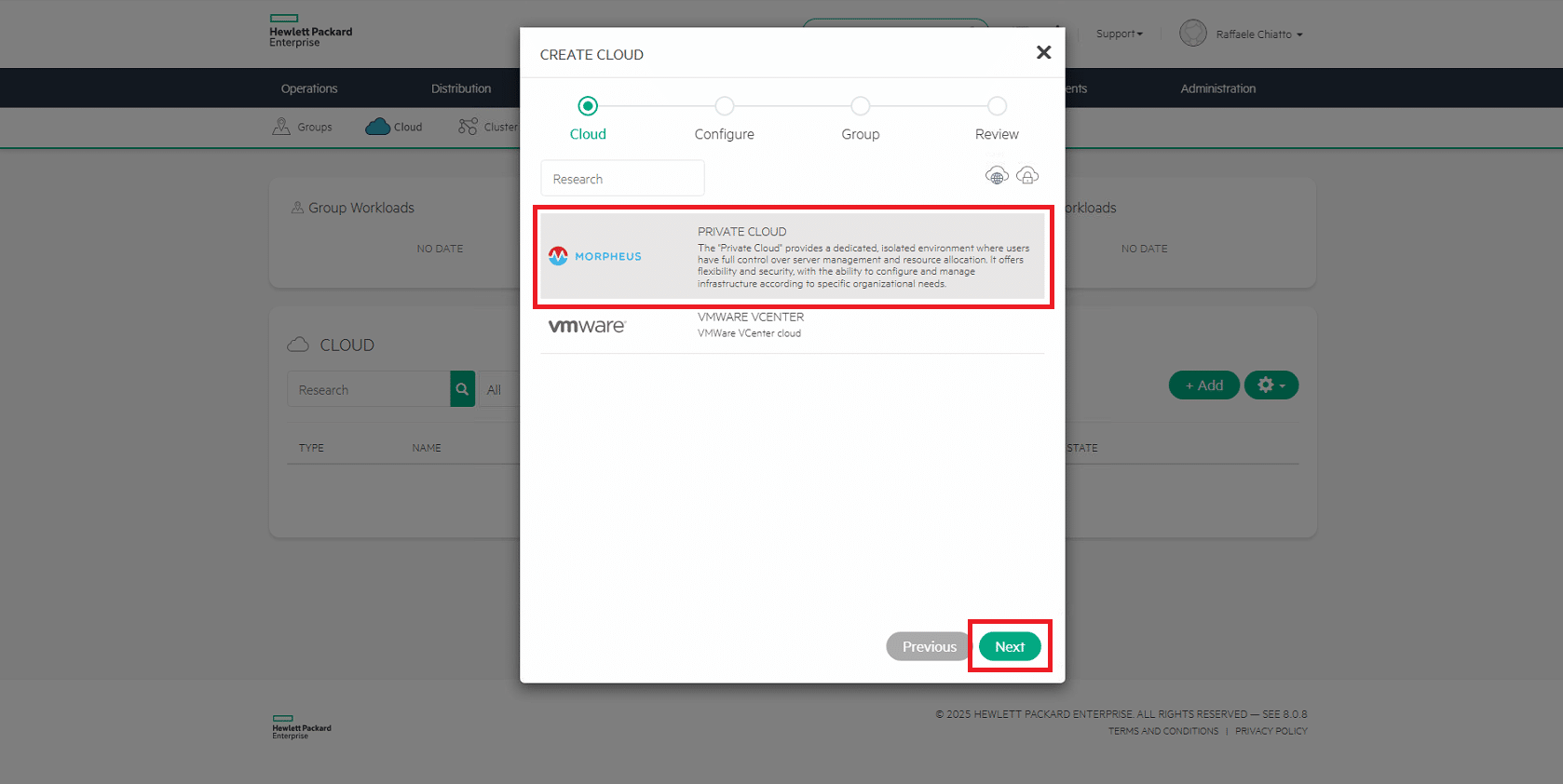

Selezionare l’opzione Private Cloud quindi Next

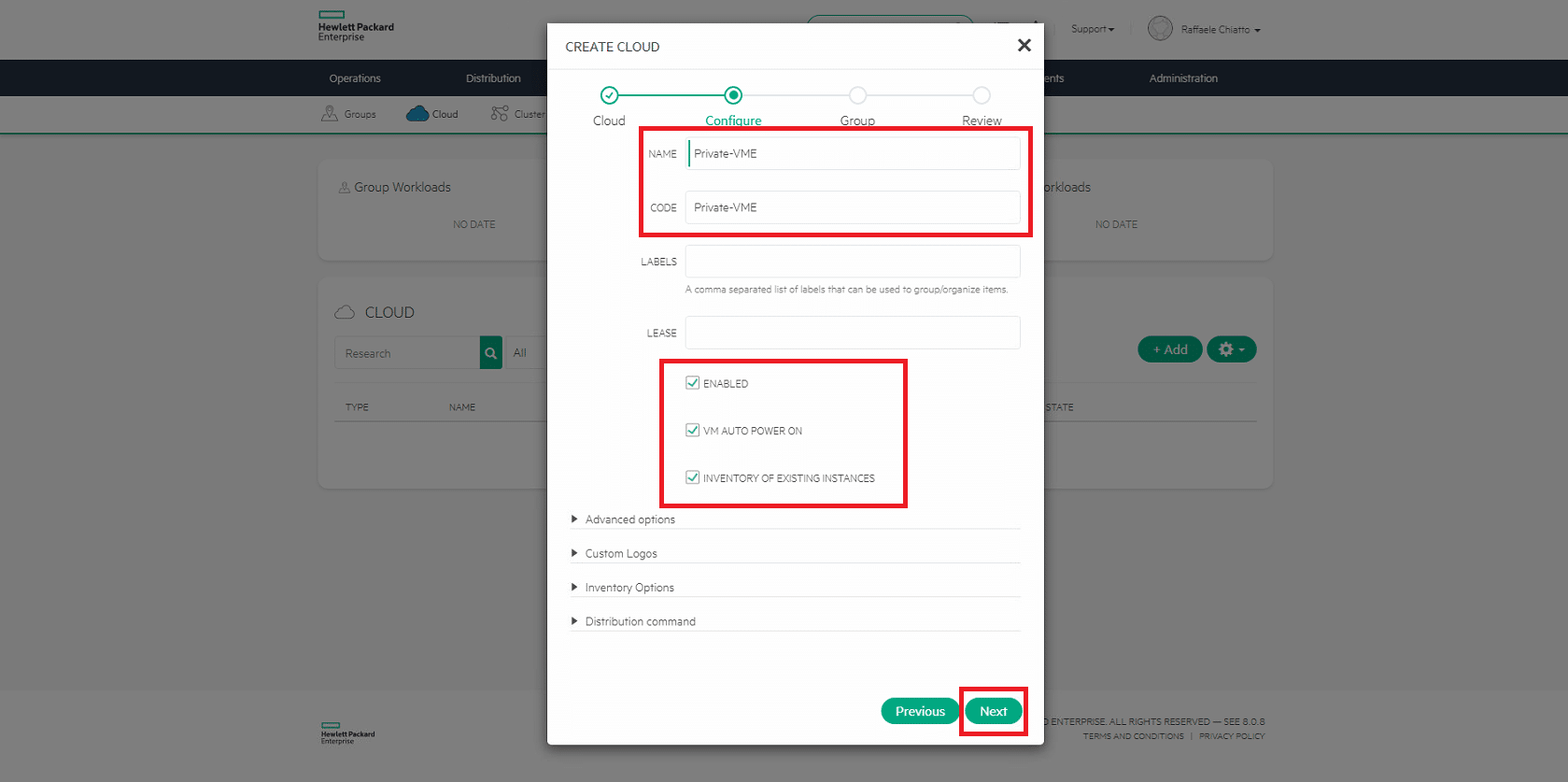

Inserire il Nome e il Code quindi spuntare tutte e tre le opzioni come mostrato nell’immagine sovrastante

Cliccare Next

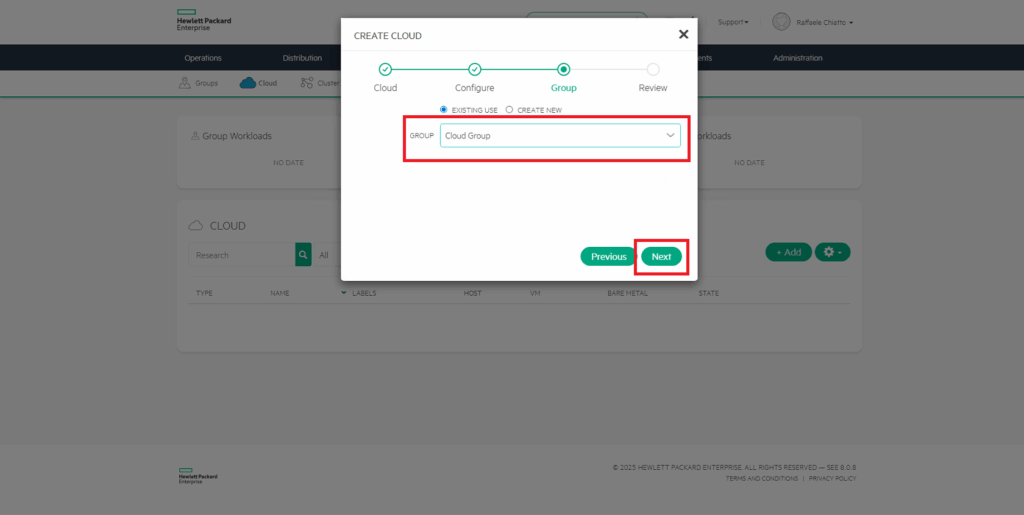

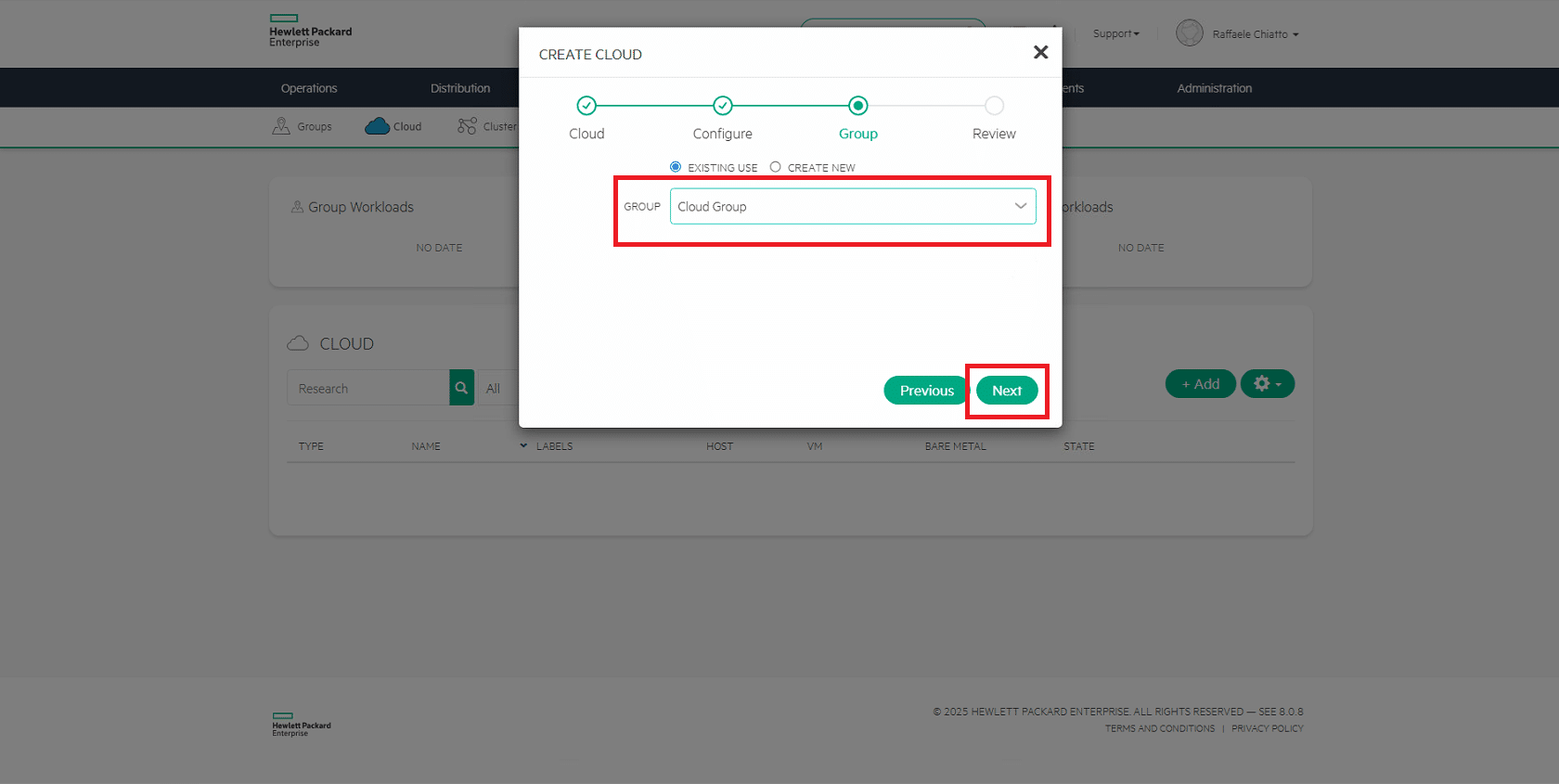

Seelzionare il gruppo creato in precedenza quindi cliccare Next

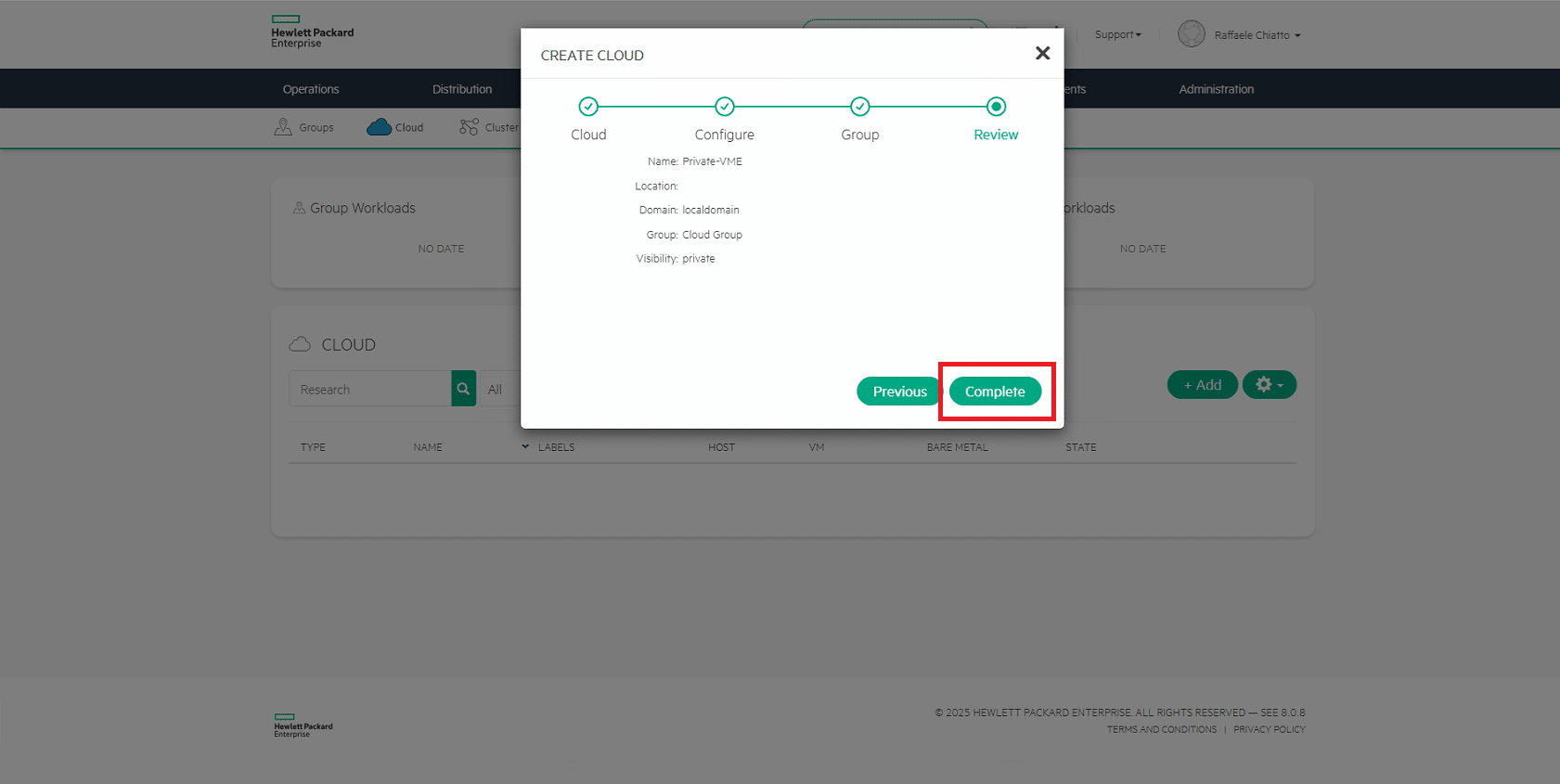

Cliccare Complete

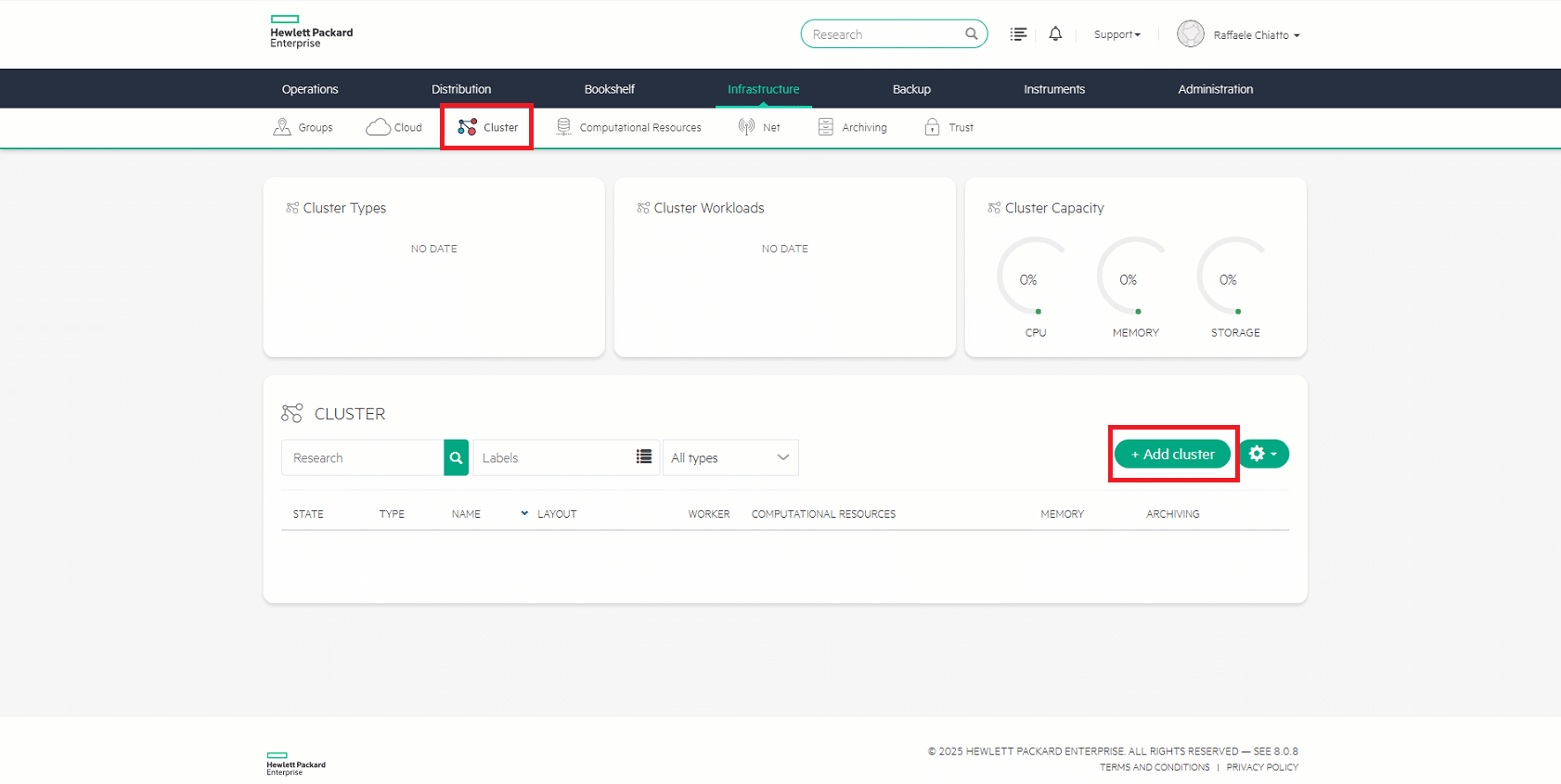

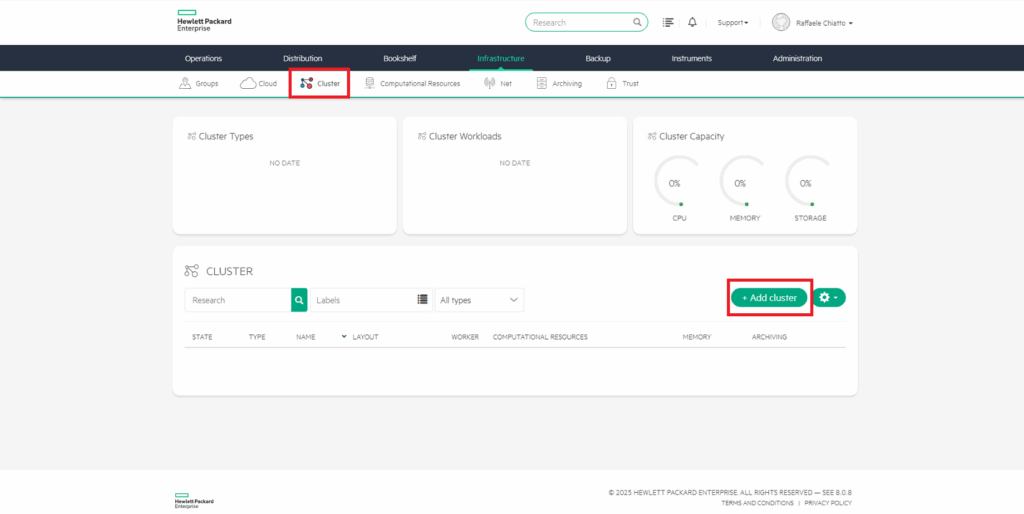

Cliccare su Cluster quindi Add Cluster

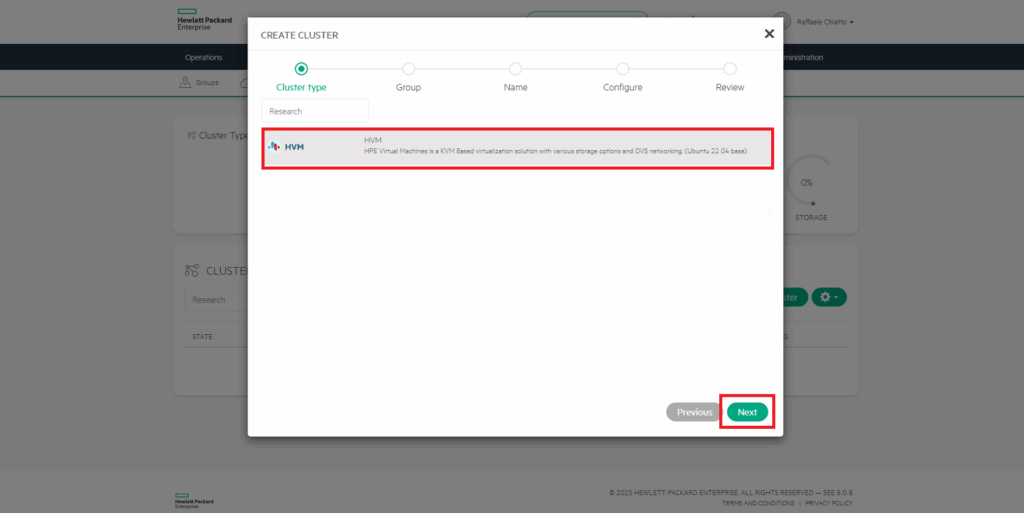

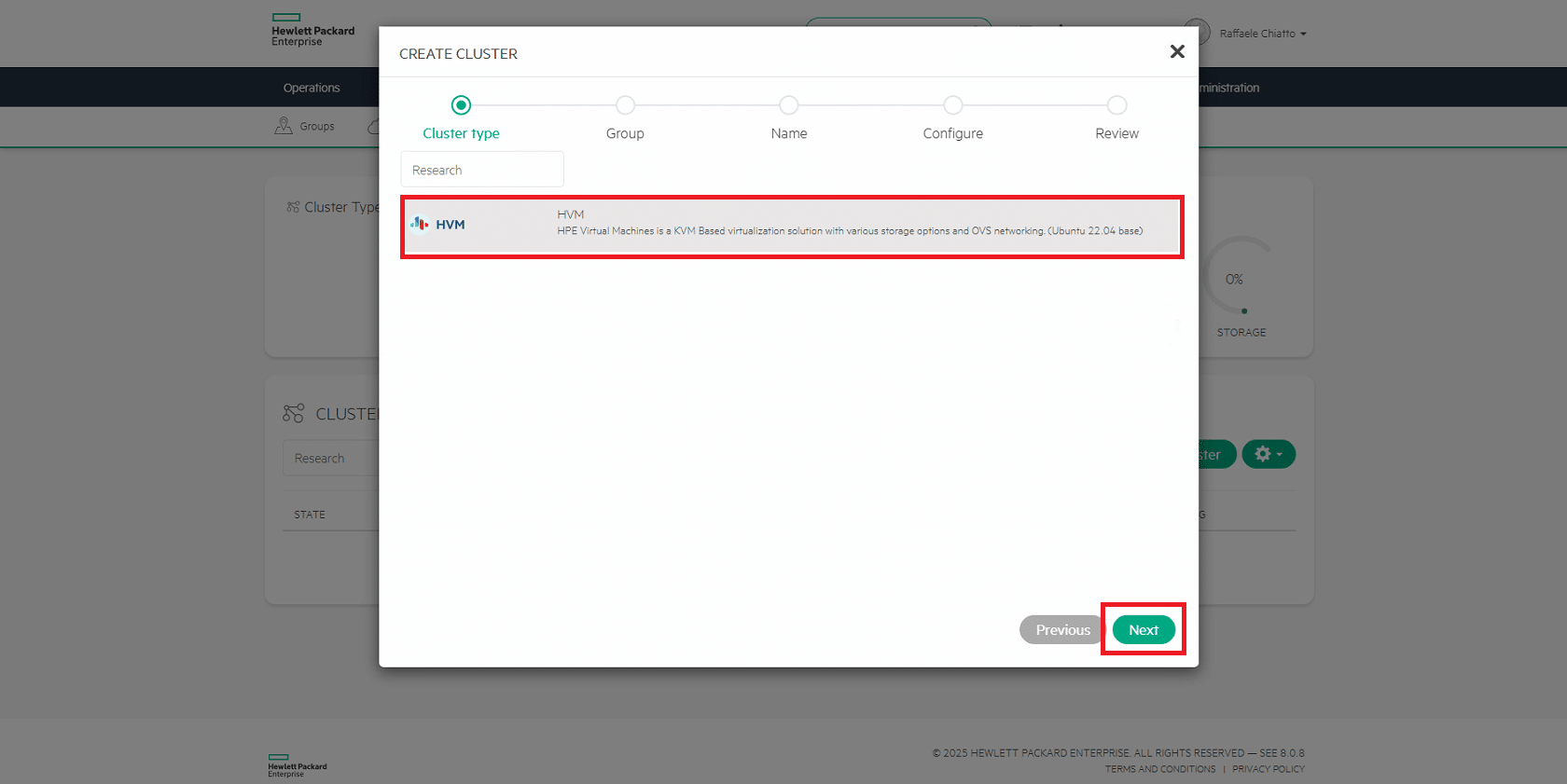

Selezionare HVM quindi cliccare Next

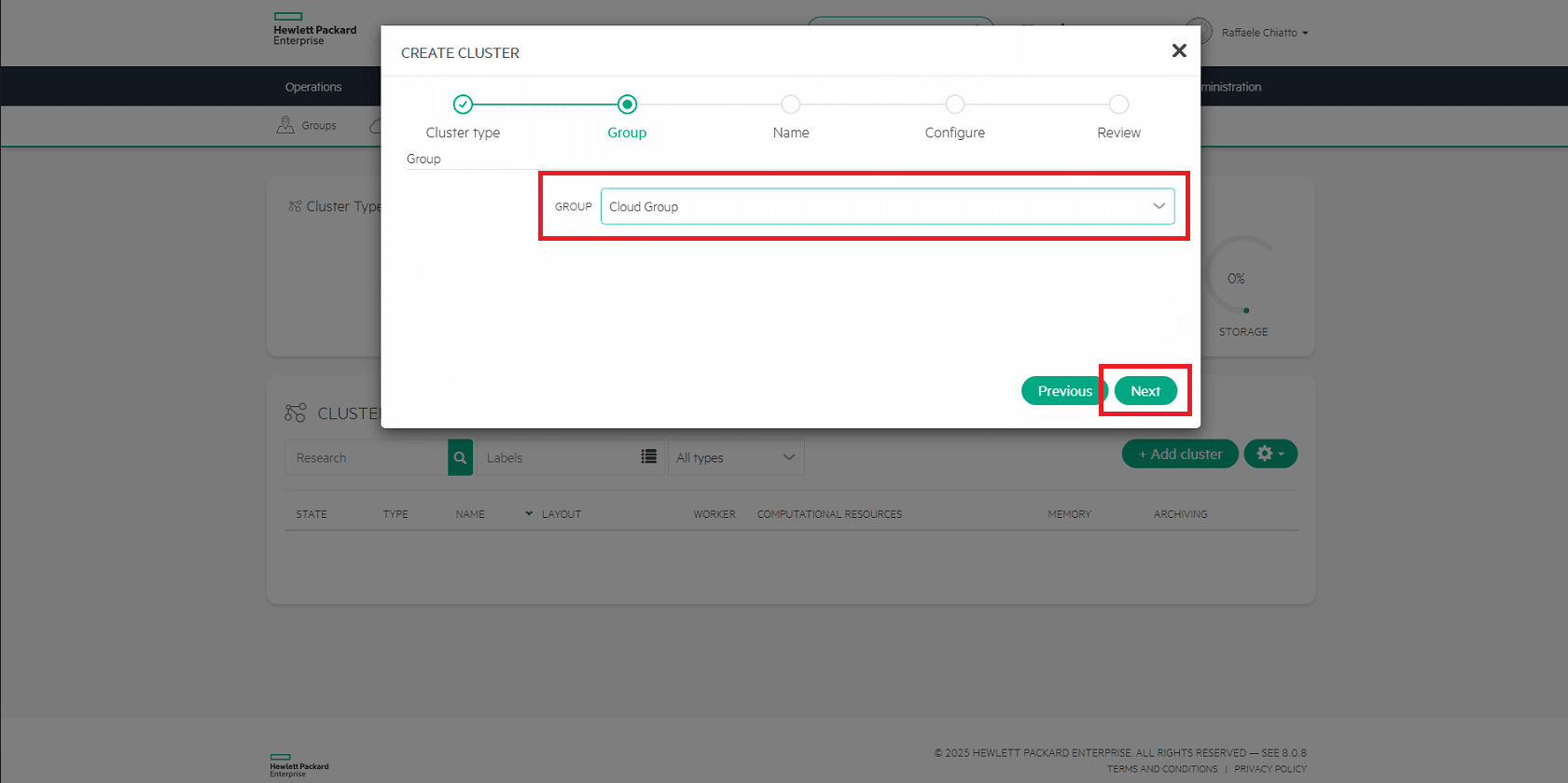

Selezionare il Gruppo quindi cliccare Next

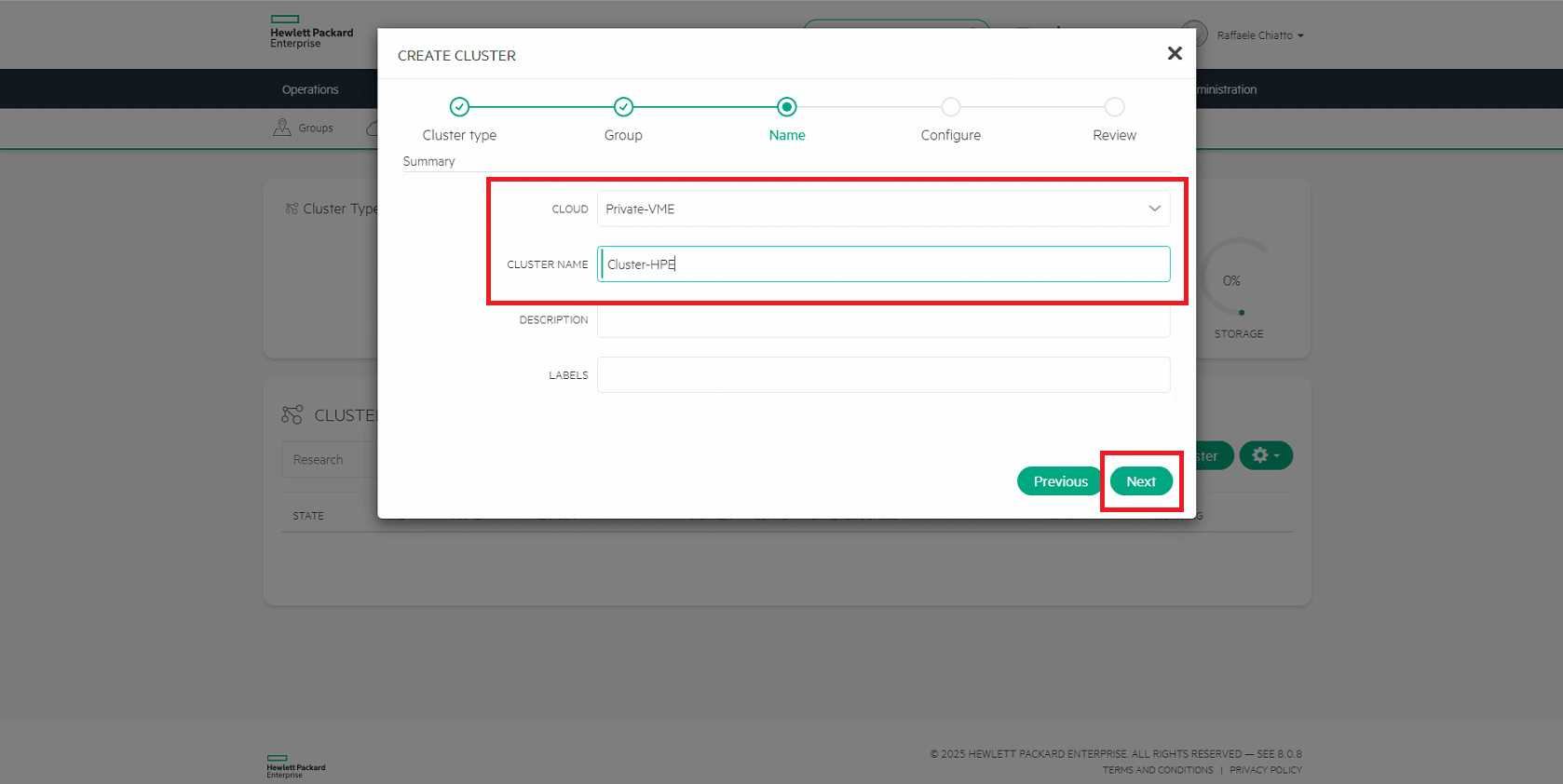

Inserire il nome del Cluster quindi cliccare Next

Selezionare il Layout HVM 1.2 Cluster on HVM/Ubuntu 24.04

🔹 1. HVM 1.2 Cluster on HVM / Ubuntu 24.04

✅ Caratteristiche:

• Versione: HVM 1.2 (ultima generazione)
• Sistema operativo: Ubuntu 24.04 LTS
• Cluster: Architettura non-HCI (compute e storage separati)
• Hypervisor: Basato su KVM (Kernel-based Virtual Machine)
• Uso tipico: Compute-focused workloads dove lo storage è esterno o separato (SAN, Ceph remoto)

🧩 Architettura:

• Compute nodes (VMs su HVM)
• Storage esterno o Ceph separato
• Management tramite HPE VME Manager o VIM (Virtual Infrastructure Manager)

🔹 2. HVM 1.1 Cluster on HVM / Ubuntu 22.04

✅ Caratteristiche:

• Versione: HVM 1.1 (generazione precedente)
• Sistema operativo: Ubuntu 22.04 LTS
• Cluster: Architettura non-HCI
• Hypervisor: KVM
• Uso tipico: Ambienti consolidati o legacy VME dove non è richiesta convergenza

🧩 Differenze rispetto a HVM 1.2:

• Minor supporto a feature recenti (es. migliori driver, ottimizzazione CPU/RAM)
• Meno efficiente in aggiornamenti/patch
• Ancora stabile e usato per sistemi in produzione

🔹 3. HVM 1.1 HCI Ceph Cluster on Ubuntu 22.04

✅ Caratteristiche:

• Versione: HVM 1.1
• Sistema operativo: Ubuntu 22.04 LTS
• Architettura: HCI (Hyper-Converged Infrastructure) con Ceph integrato
• Compute + Storage nello stesso nodo
• Ideale per piccoli datacenter o ambienti edge

🧩 Vantaggi:

• Riduzione costi hardware (meno nodi richiesti)
• Maggiore efficienza in deployment remoti (es: telco edge)
• Deployment compatto (ceph+compute su ogni nodo)

⚠️ Limitazioni:

• Minore scalabilità rispetto ai layout non-HCI
• Risorse condivise (CPU/RAM) tra storage e compute → va dimensionato con attenzione

🔹 4. HVM 1.2 HCI Ceph Cluster on HVM / Ubuntu 24.04

✅ Caratteristiche:

• Versione: HVM 1.2 (ultima)
• Sistema operativo: Ubuntu 24.04 LTS
• Architettura: HCI con Ceph
• Massima integrazione e performance per ambienti edge/remote

🧩 Vantaggi rispetto a HVM 1.1 HCI:

• Kernel più recente con miglior supporto per driver Ceph, NIC, NVMe
• Maggiore efficienza I/O e CPU (grazie agli upgrade in Ubuntu 24.04 e ottimizzazioni HPE)
• Automatizzazione avanzata via HPE VME Manager

✅ Quando scegliere ciascun layout?

• Scegli HVM 1.2 HCI Ceph → Se vuoi un ambiente moderno, compatto e performante (Edge, 5G, remotizzazione).
• Scegli HVM 1.1 HCI Ceph → Se hai già un’infrastruttura edge con Ubuntu 22.04 e non vuoi aggiornare.
• Scegli HVM 1.2 Cluster → Se il tuo storage è esterno o vuoi scalare compute e storage separatamente.
• Scegli HVM 1.1 Cluster → Se stai mantenendo un’infrastruttura legacy stabile.

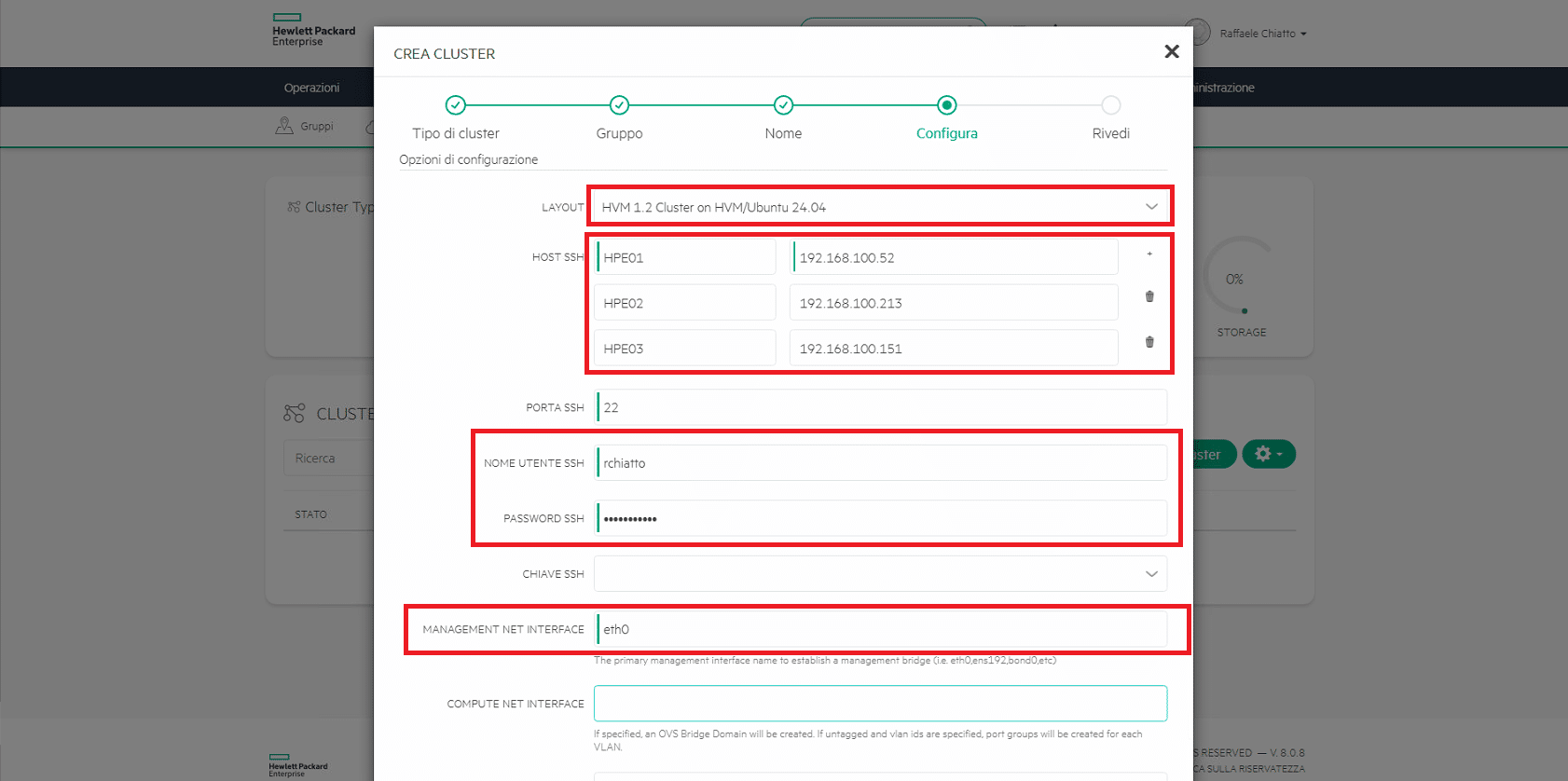

Quindi aggiungere i 3 host HPE inserendo il nome identificativo e l’indirizzo IP

A questo putno inserire le credenziali per l’accesso ai 3 host in SSH

Selezionare l’interfaccia di Management

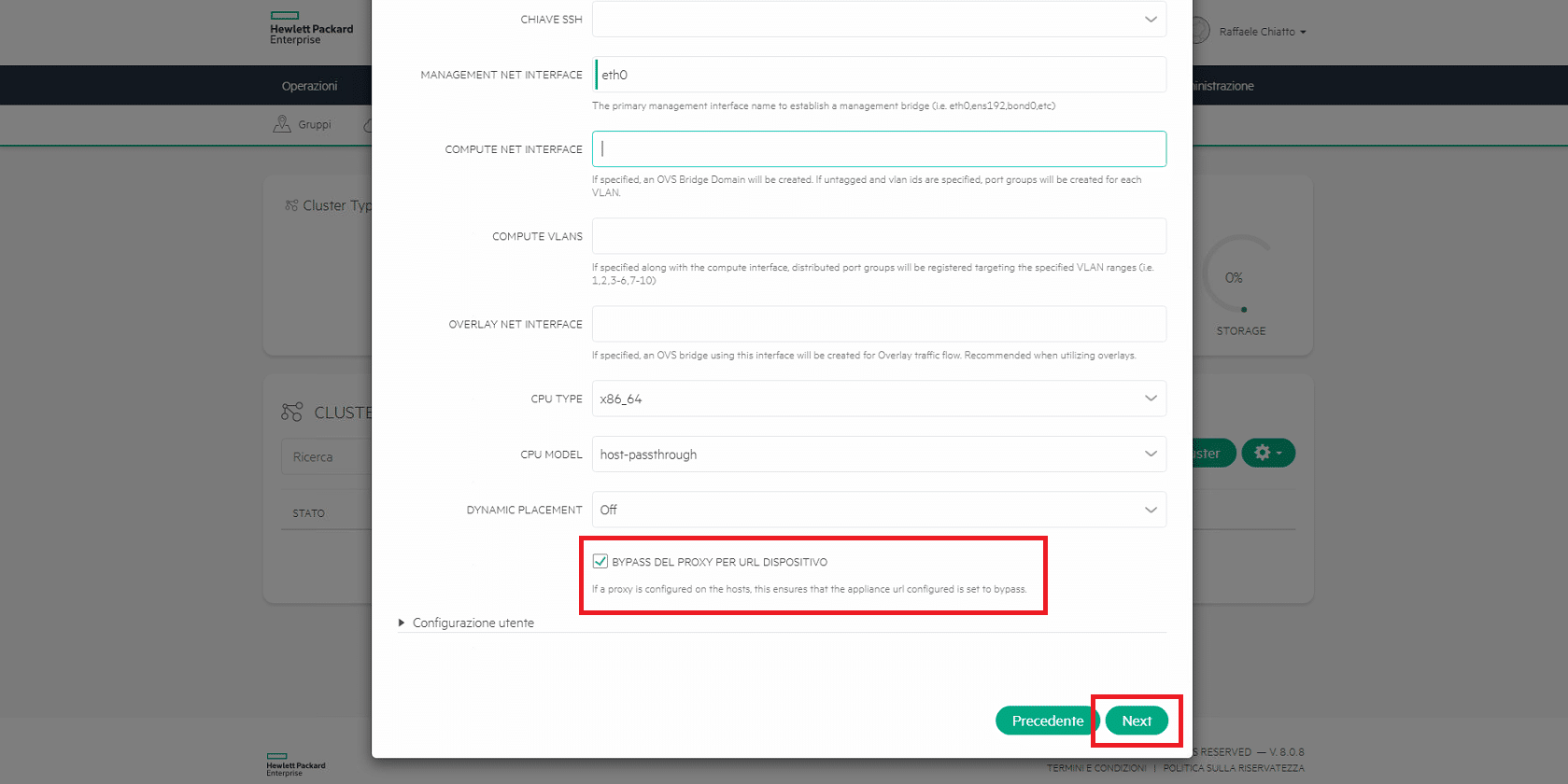

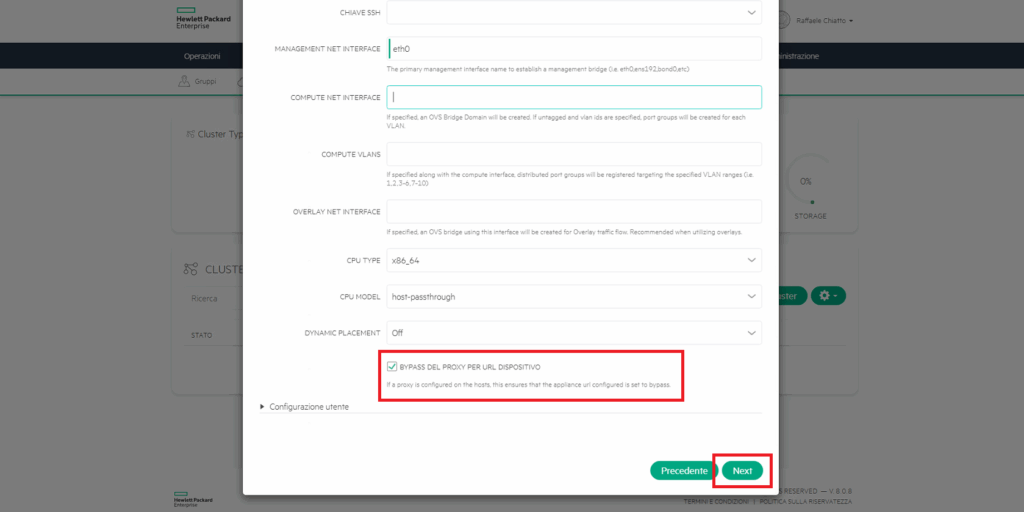

Lasciare tutto invariato quindi cliccare Next

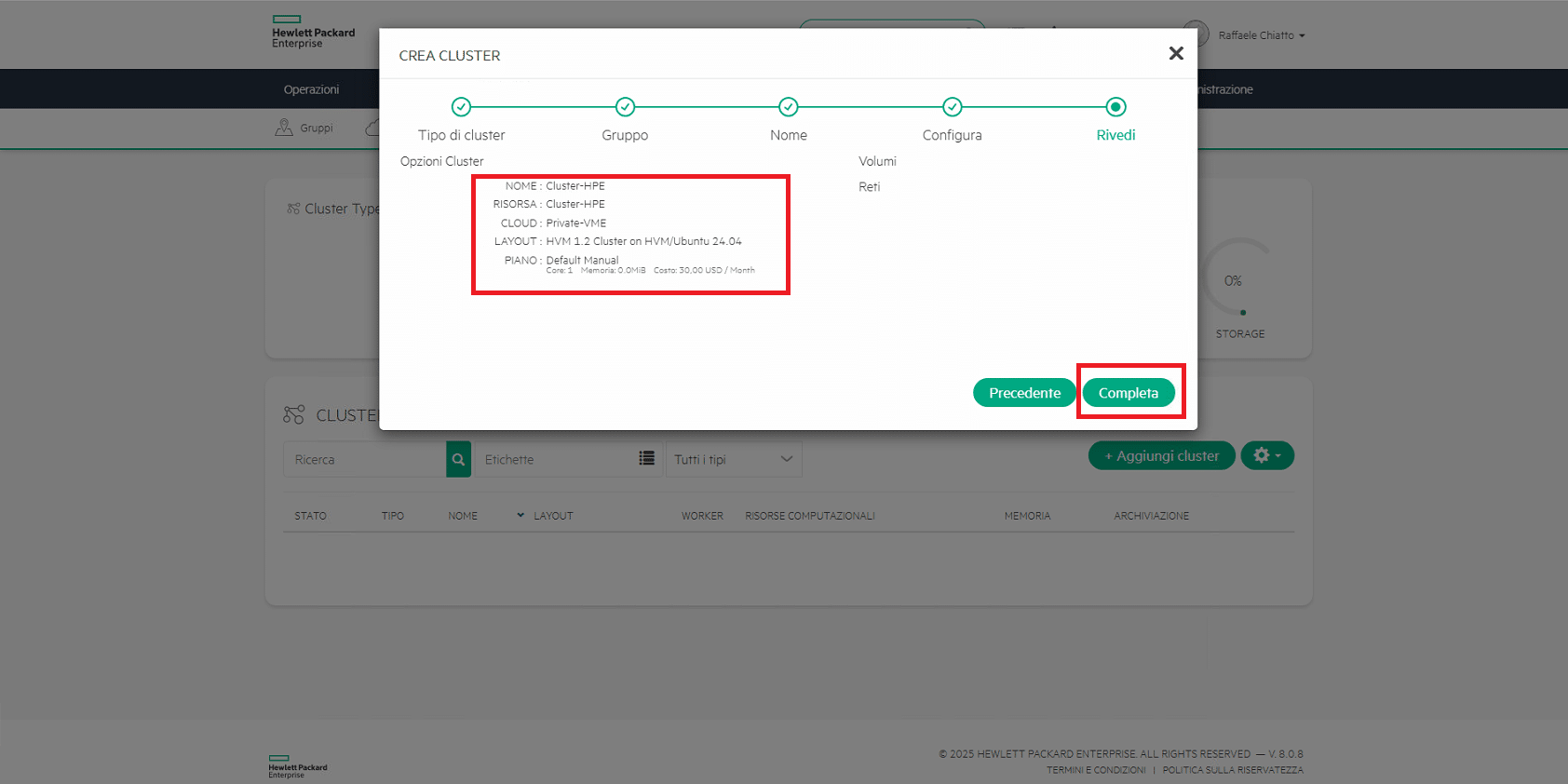

Fare un check sul riepilogo quindi cliccare Complete

Attendere il termine del provisioning

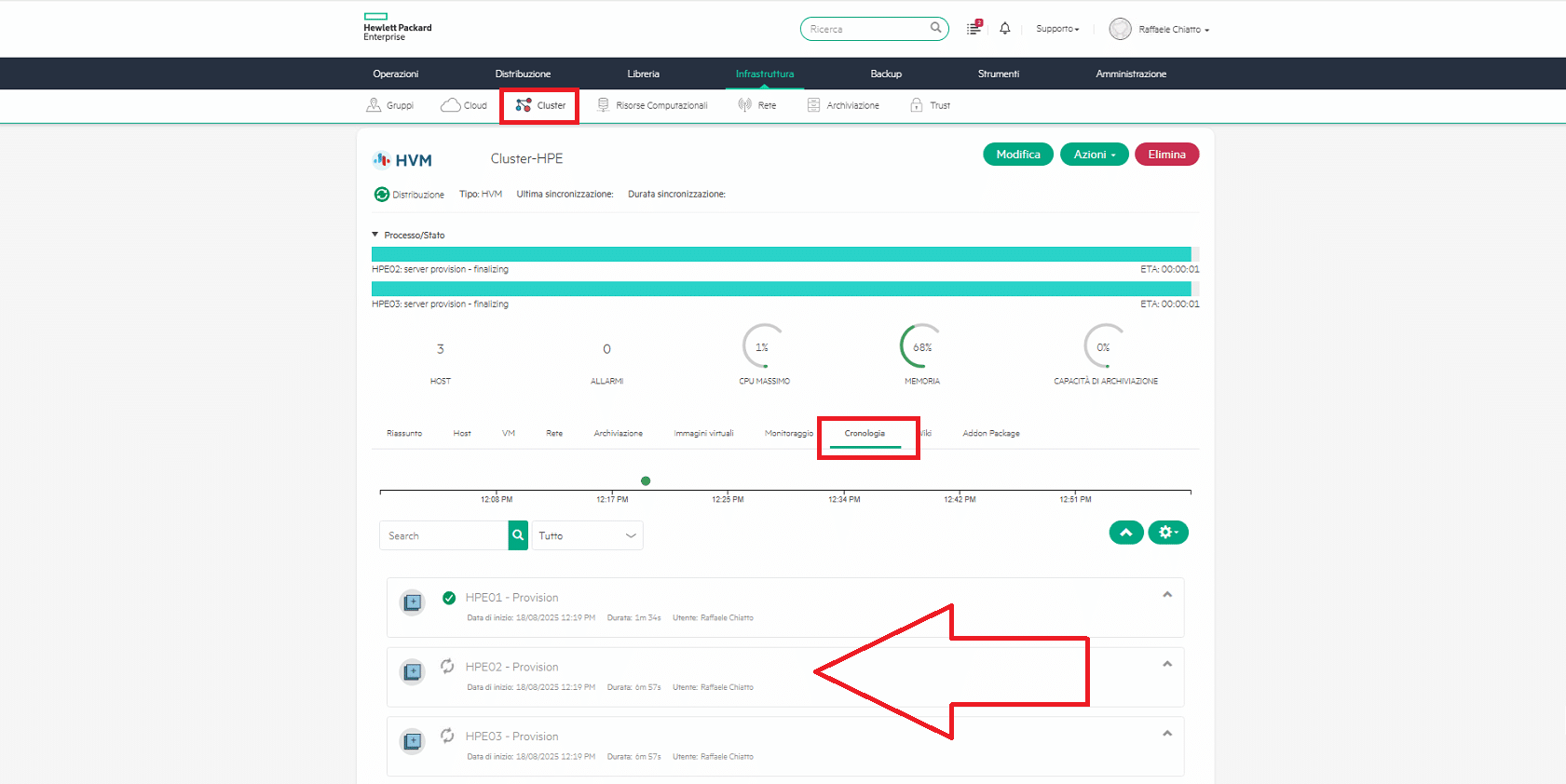

Dalla sezione Cronologia è possibile visualizzare lo stato del provisioning degli Host come mostrato nell’immagine sovrastante

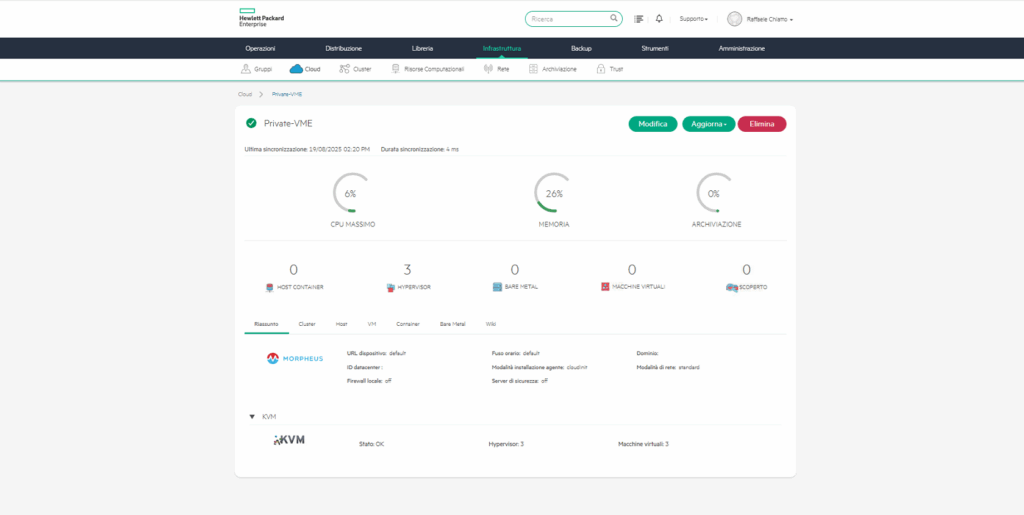

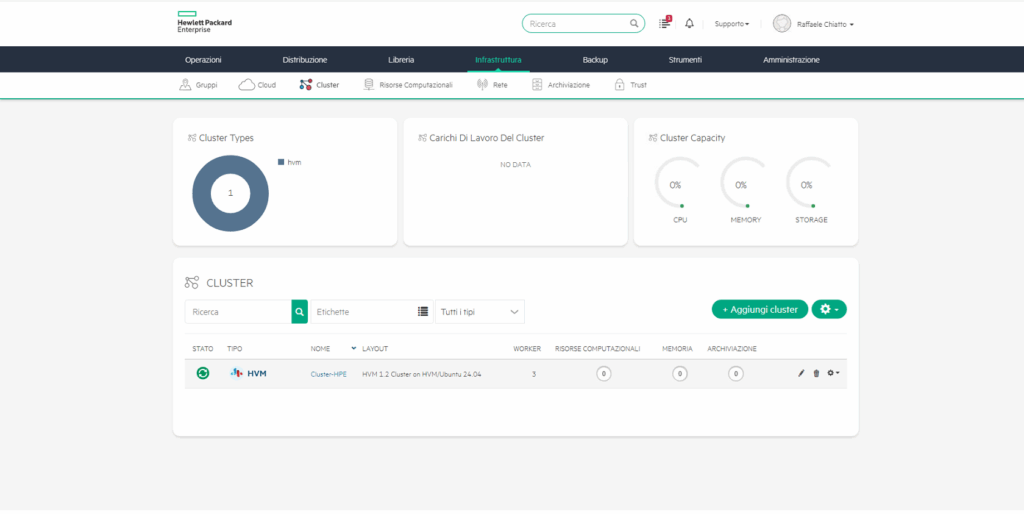

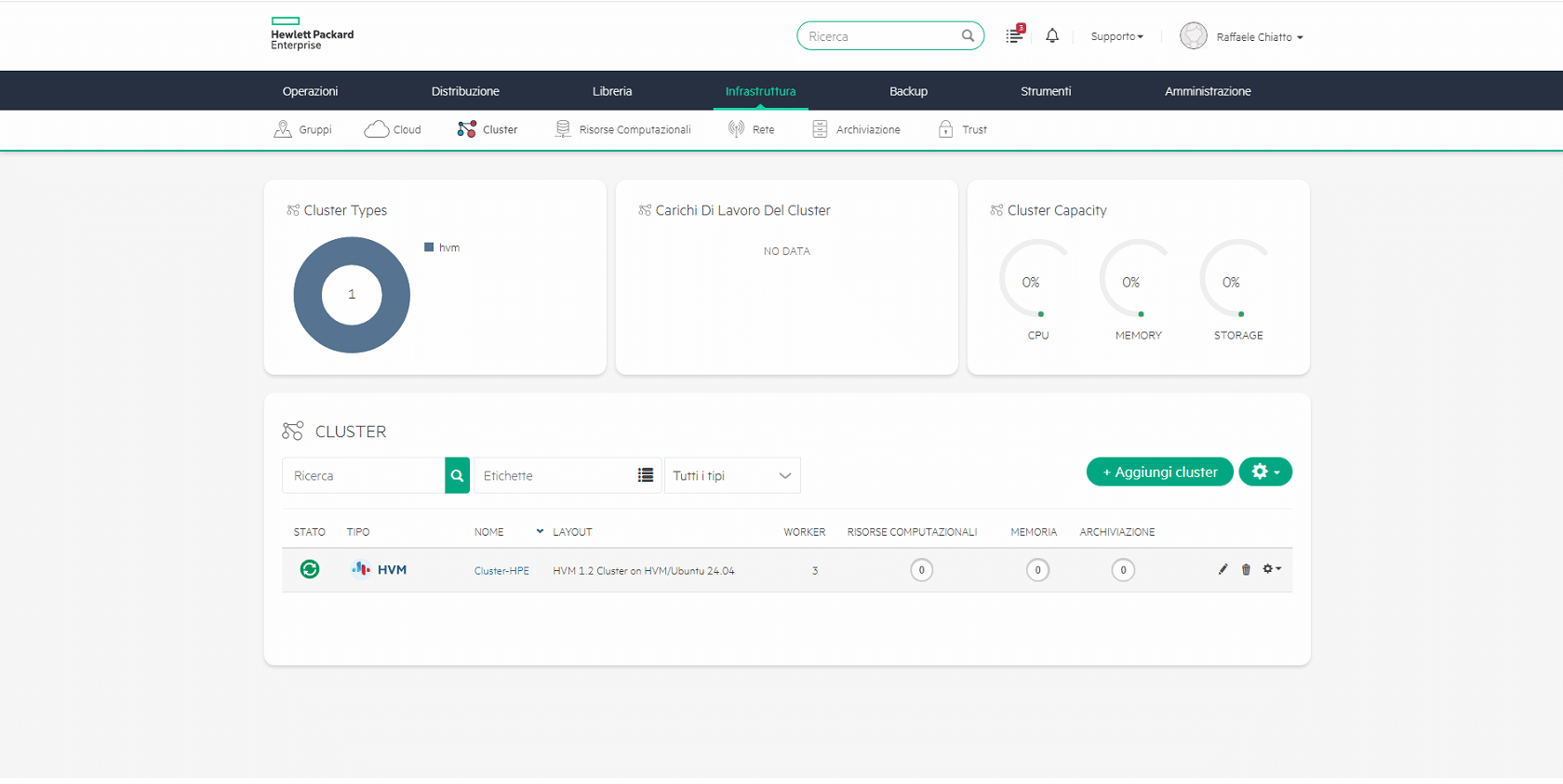

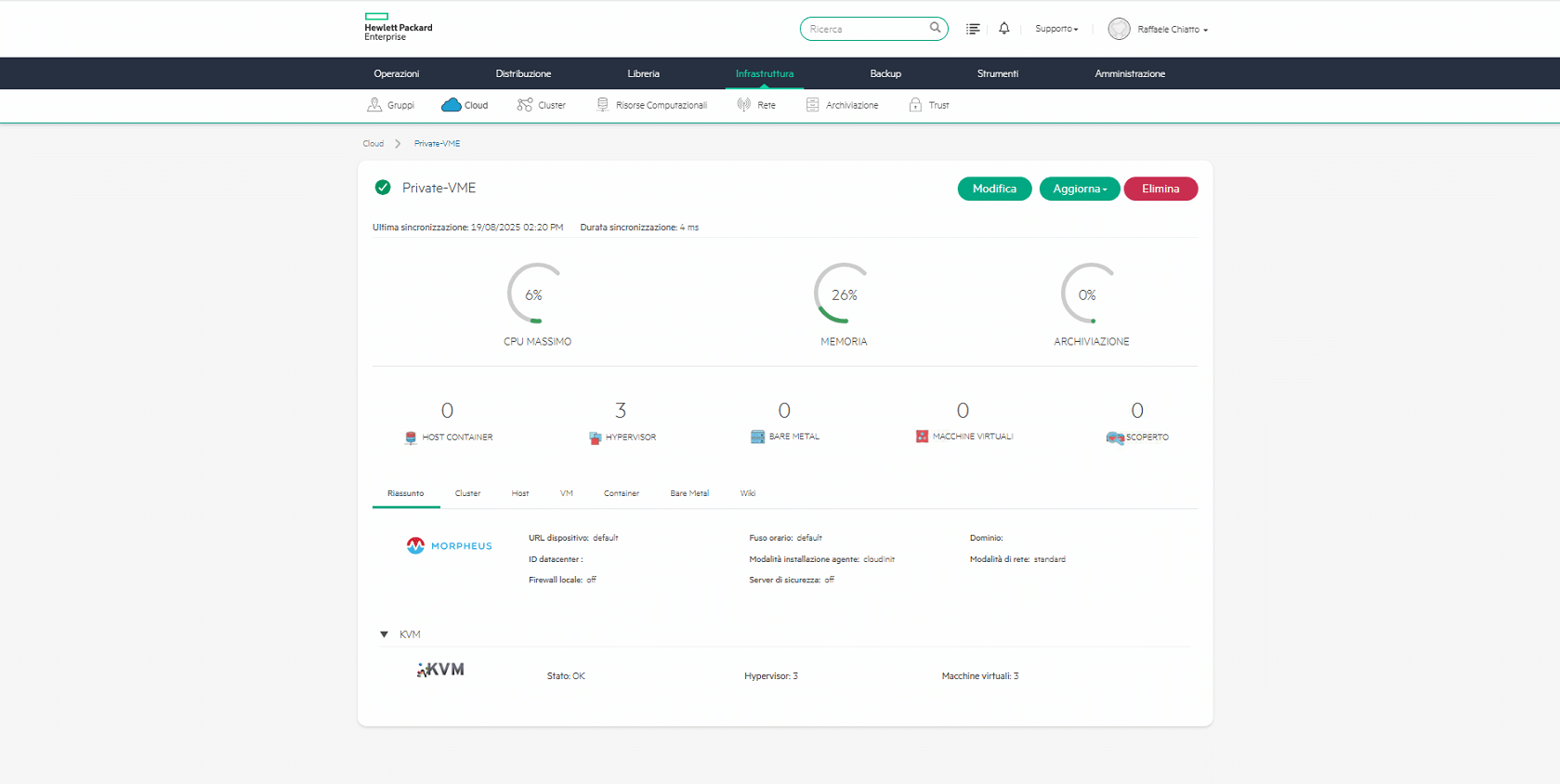

Al termine dell’aggiunta dei tre Host dovremmo visualizzare una schermata come mostrato nell’immagine sovrastante

A questo punto è possibile procedere con l’aggiunta dello storage condiviso sui tre host.

PRO E CARATTERISTICHE PRINCIPALI

Riduzione dei costi: HPE dichiara una riduzione fino al 90% nei costi di licenza rispetto agli strumenti VMware tradizionali, grazie al modello di licensing per socket

Funzionalità Enterprise: include alta disponibilità, live migration fra host, e ottimizzazione dinamica del posizionamento delle VM

Provisioning semplificato: offre una procedura guidata e API REST per creare VM rapidamente; si integra con IPAM, DNS, e strumenti di automazione come Bash e PowerShell

Flessibilità di deployment: disponibile sia come prodotto standalone sia integrato nella suite HPE Private Cloud

CONTESTO STRATEGICO

HPE ha integrato Morpheus VM Essentials nella sua offerta per il private cloud, sia standalone sia all’interno di soluzioni come HPE Private Cloud Business Edition, offrendo un’alternativa concreta a VMware

L’acquisizione di Morpheus Data, avvenuta nell’estate del 2024, ha permesso ad HPE di arricchire la propria piattaforma di orchestrazione e automazione: da qui nasce Morpheus Enterprise Software, che affianca VM Essentials e offre gestione unificata di container, VM, cloud ibrido e bare metal
