Configurazione Raspberry Pi2 per gestire e monitorare un UPS APC tramite collegamento USB (APCUPSD)

da | Set 9, 2016 | Raspberry, Raspbian, UPS | 16 commenti

Questa guida vi mostrerà come collegare un UPS APC ad un Raspberry con Raspbian e consentire al gruppo di continuità di fare le seguenti cose:
– inviare email quando l’alimentazione di rete manca
– inviare email quando l’alimentazione di rete è stata ripristinata
– Monitorare lo stato dell’UPS tramite Web Server

NOTA BENE: Io davanti a tutti i comandi inserisco il “sudo” perchè utilizzo un utente che non ha i diritti di root. Se all’interno della raspberry siete loggati come root potete anche omettere il “sudo”.

PRE-REQUISITI

– Hardware: Raspberry Pi2
– Sistema operativo : Raspbian GNU/Linux 8.0 (jessie)
– UPS: L’UPS deve essere un APC. Io in questa guida sto usando un APC Smart-UPS C 1000 con il cavo USB in dotazione.
– Server di posta del provider di servizi Internet o il proprio server di posta locale.

CONFIGURAZIONE DEMONE APCUPSD

1) Assicurarsi che il cavo USB dell’UPS APC sia colegato alla Raspberry.

2) Accedere al Raspberry in SSH con Putty

3) Per verificare che il Raspberry veda l’UPS sulla porta usb lanciare il seguente comando

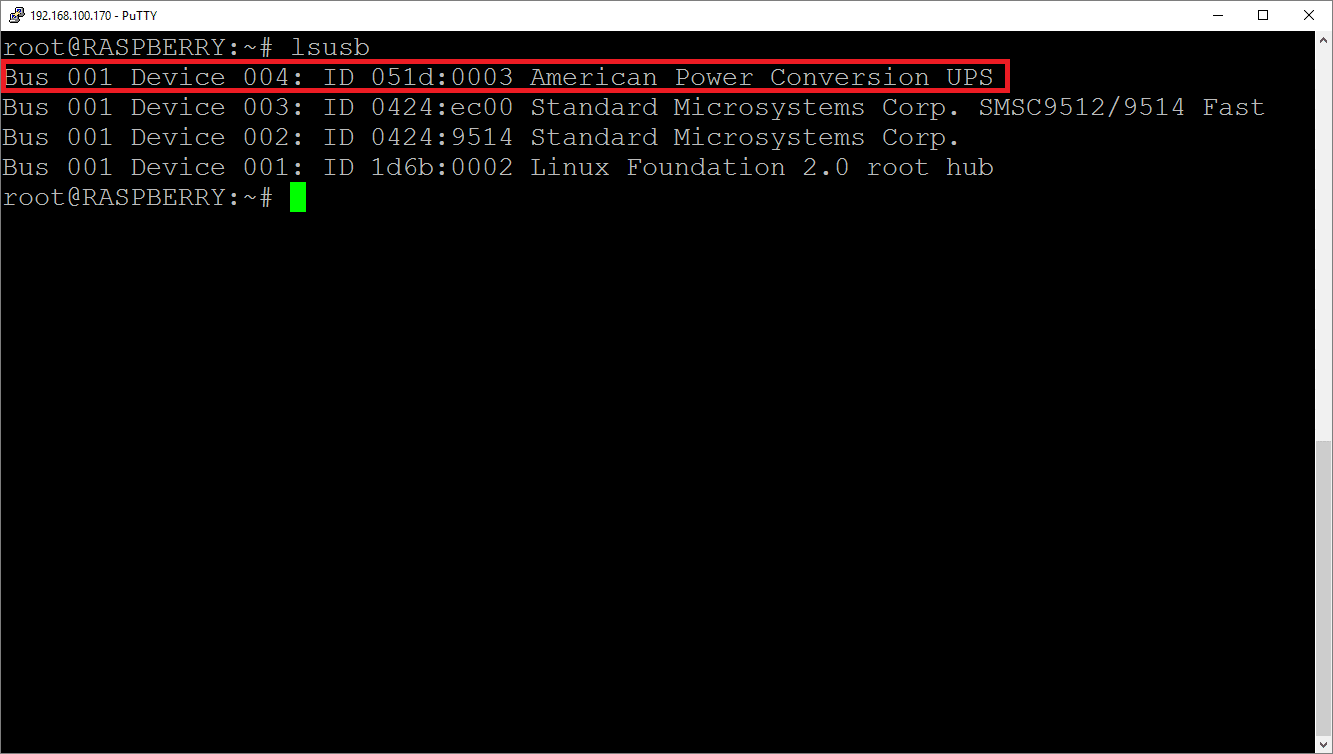

apcraspberry-01
Se è tutto corretto dovremmo vedere un immagine come quella sovrastante.

4) Il repository di Debian contiene già il demone apcupsd per gestire gli UPS APC. Quindi per installarlo lanciare il seguente comando:


5) Una volta installato, è necessario configurare il demone in base alle proprie esigenze. Apriamo il file di configurazione digitando:


6) Nell’editor, scorrere verso il basso fino al tag UPSNAME e inserire il nome dell’UPS, ad esempio:


7) Scorrere il file di configurazione verso il basso fino al tag UPSCABLE e modificare il parametro del tipo di cavo utilizzato per la connessione al gruppo di continuità.
Nel mio caso, usando un cavo USB fornito con il gruppo di continuità, ho modificato la linea in questo modo:


8) La successiva linea di modificare è la linea UPSTYPE. Anche in questo caso, se si utilizza un cavo USB specificare come di seguito:


9) Se all’interno del file troviamo dopo la riga UPSTYPE la riga DEVICE /dev/ttyS0, commentare con l’aggiunta del cancelletto all’inizio della riga in questo modo:


10) Per salvare le modifiche apportate al file di configurazione premere CTRL + X, poi “Y” e poi Invio quindi uscire dall’editor di testo Nano.

11) Ora abbiamo bisogno di dire al sistema che il demone dell’UPS è stato messa a punto ed è sostanzialmente pronto ad andare. Digitare quindi:


12) Nel file individuare la riga con ISCONFIGURED e inserire YES come mostrato di seguito:


13) Per salvare le modifiche apportate al file di configurazione premere CTRL + X, poi “Y” e poi Invio quindi uscire dall’editor di testo Nano.

14) Per applicare le modifiche riavviamo il demone dell’UPS con il seguente comando:


oppure se volete riavviate anche la Raspberry

15) Per controllare che la Raspberry comunichi correttamente con l’UPS lanciamo il seguente comando dalla console SSH:

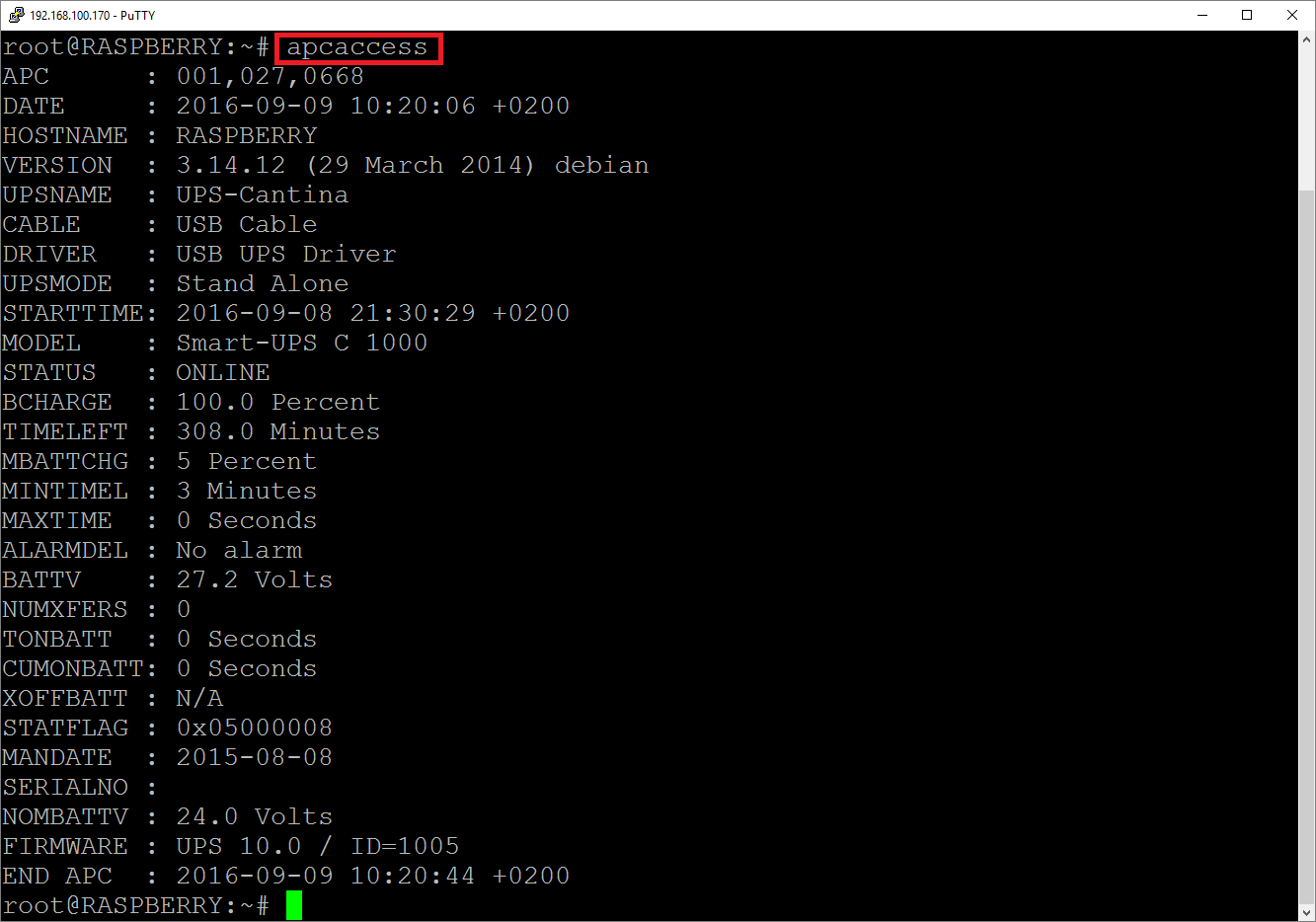

apcraspberry-02
Come potete notare dalla figura sovrastante questo comando ci fornirà tutte le informazioni relative all’UPS e quindi darà la certezza del corretto funzionamento del demone apcupsd

Di seguito le info fornite dal comando apcaccess

CONFIGURAZIONE WEB SERVER PER MONITORARE

Oltre all’utilizzo del comando apcacces status è possibile monitorare le condizioni dell’UPS utilizzando una pagina web.
Di seguito illustrerò gli step da seguire per la configurazione.

1) Per prima cosa dobbiamo installare (se non presente) il web server Apache con il seguente comando dalla console SSH:

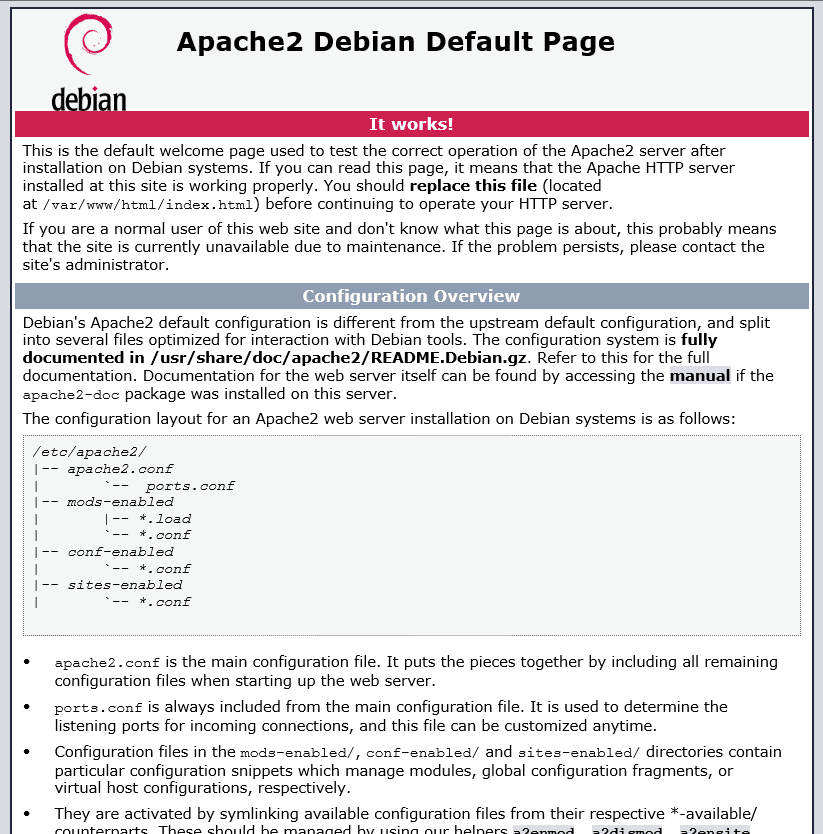

apcraspberry-02a
Per verificare che sia tutto ok richiamare da un browser http:\\IP_RASPBERRY dovremmo visualizzare una pagina web come quella mostrata nell’immagine sovrastante.

NOTA BENE: al momento della stesura di questa guida ho installato un Apache/2.4.10 (Raspbian)

2) Installiamo anche il PHP con il seguente comando:


3) Installiamo il modulo apcupsd-cgi con il seguente comando:


4) Apriamo il file di configurazione di apache:

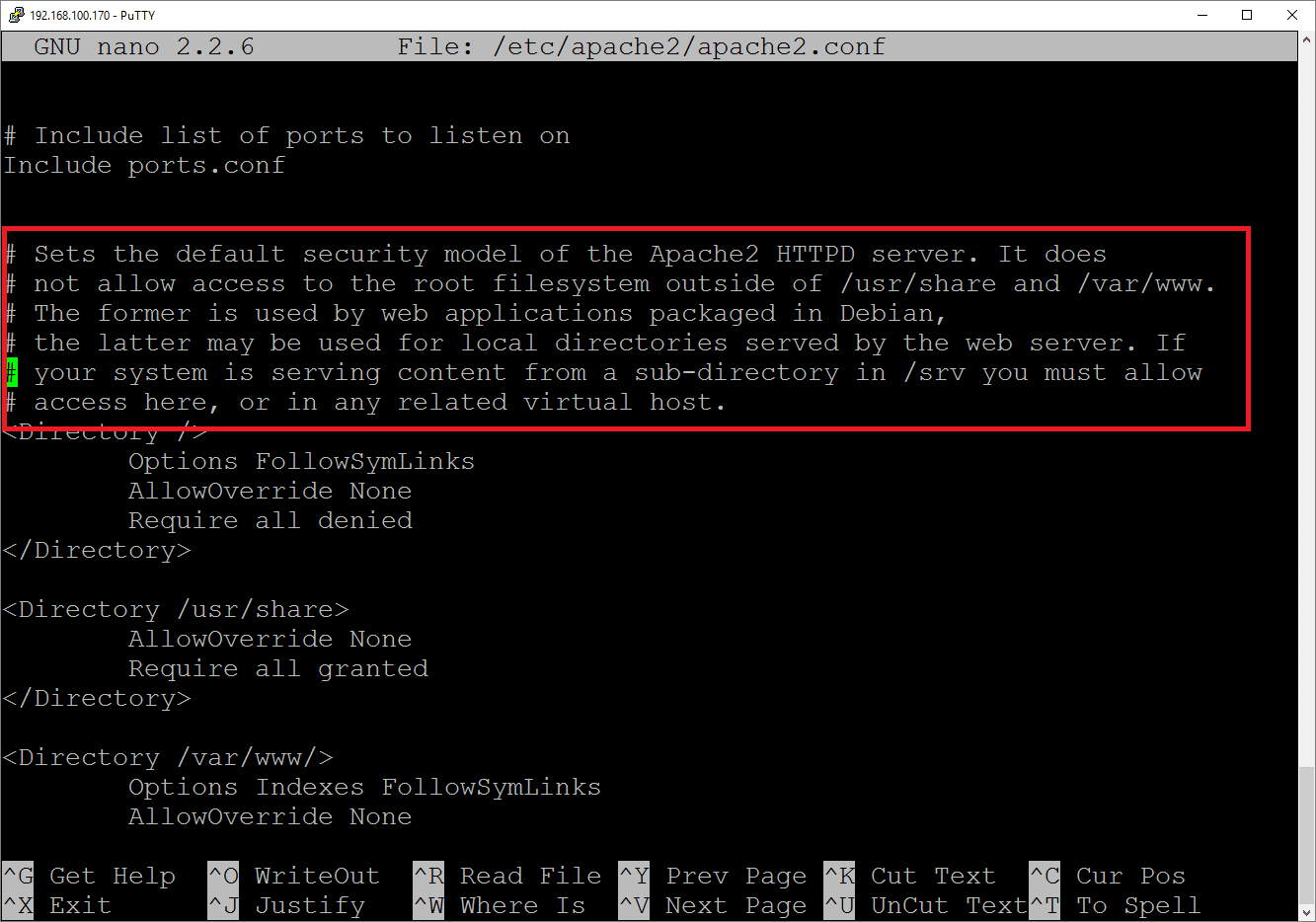

5) Scorriamo il file fino alla seguente descrizione

apcraspberry-03


6) Al fondo del paragrafo inserire queste righe di codice

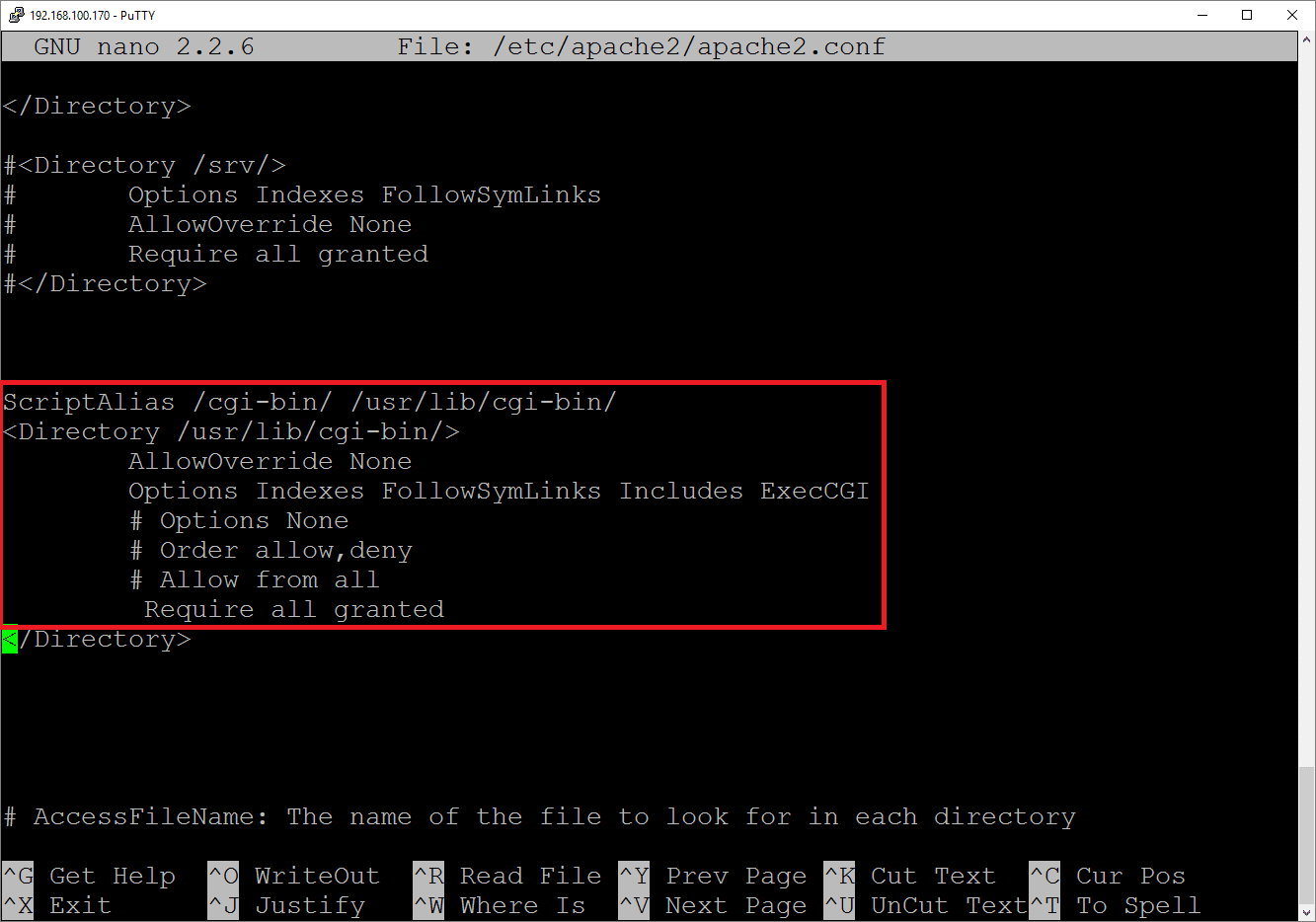

apcraspberry-04


NOTA BENE: questa configurazione è stata fatta con Apache/2.4.10 (Raspbian) quindi per versioni successive bisogna verificare i comandi per attivare le opzioni dello ScriptAlias.

7) Per salvare le modifiche apportate al file di configurazione premere CTRL + X, poi “Y” e poi Invio quindi uscire dall’editor di testo Nano.

8) Riavviamo Apache con il comando:


9) A questo punto per attivare il modulo CGI in Apache lanciare il seguente comando:


10) Riavviamo Apache con il comando:


11) Se abbiamo fatto tutto correttamante richiamando il seguente link dovremmo vedere lo stato dell’UPS

http://IP_DEL_RASPBERRY/cgi-bin/apcupsd/multimon.cgi

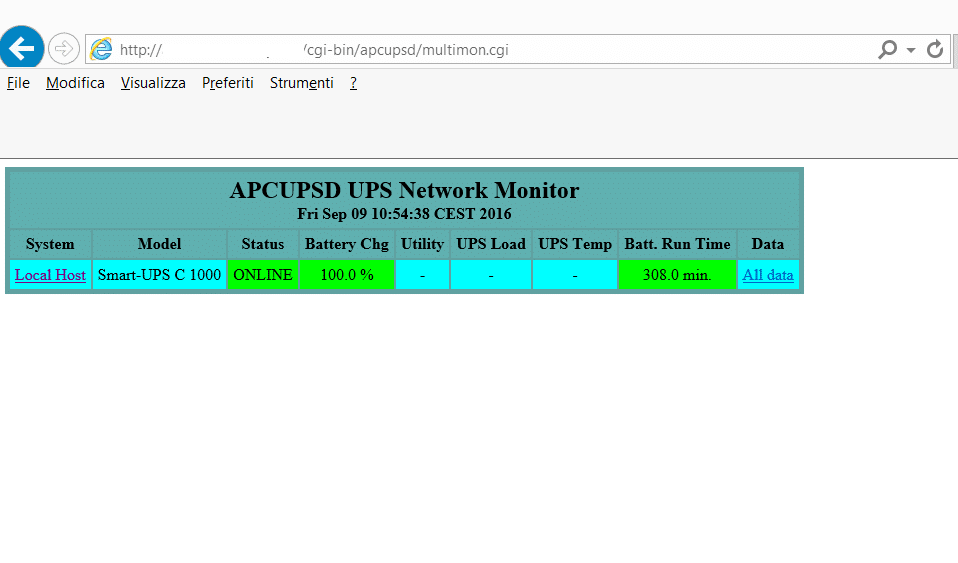

apcraspberry-05
Qui possiamo vedere la situazione generale dell’UPS

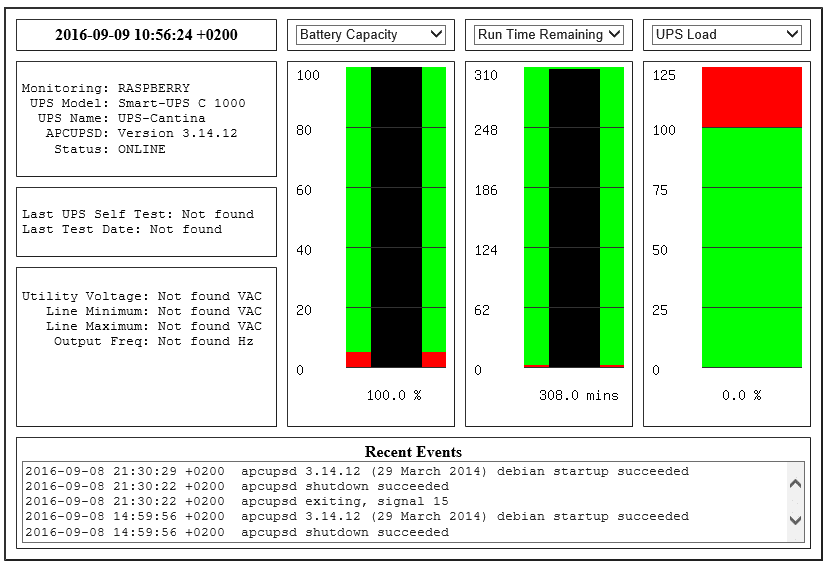

apcraspberry-06
Cliccando su LocalHost accediamo al menù che ci mostra graficamante le seguenti informazioni:

Battery Capacity
Battery Voltage
Utility Voltage
Output Voltage
Run Time Remaining
UPS Load

CONFIGURAZIONE DELLE NOTIFICHE VIA EMAIL

Per impostazione predefinita, apcupsd è configurato per utilizzare sendmail per inviare e-mail, ma sendmail è abbastanza rognoso.
C’è un modo migliore per inviare le mail utilizzando un’applicazione simile chiamata SendEmail.

Perché usare SendEmail al posto di sendmail?
Ebbene, SendEmail è un client SMTP di facile utilizzo da riga di comando.
La differenza fondamentale è che SendEmail è un client e non un server.
Questo significa che per utilizzare SendEmail è necessario un server di posta di terze parti da utilizzare come relay.
Si può utilizzare un server di posta sulla rete locale come Postfix o simili oppure appoggiarsi al server SMTP del proprio ISP.

NOTA BENE: Io utilizzerò il server SMTP Exim installato sul Raspeberry.

1) Per iniziare installare SendEmail con il seguente comando:


2) Ora abbiamo bisogno di configurare il demone apcupsd. Se diamo un occhiata all’interno della directory /etc/apcupsd, noteremo diversi file importanti come elencati di seguito:
changeme – segnala quando la batteria dell’UPS deve essere sostituita.
commfailure – avvisa se il Raspberry perde la comunicazione con l’UPS.
commok – avvisa se la comunicazione tra il Raspberry e l’UPS viene ripristinata.
onbattery – avvisa se l’UPS va in modalità batteria a causa di mancanza di corrente elettrica.
offbattery – avvisa se l’UPS ritorna alla modalità di rete dopo una mancanza di corrente elettrica.

3) Modifichiamo il messaggio onbattery lanciando il seguente comando:


4) Noterete che ci sono alcune linee di questo file che definiscono alcune variabili seguiti da un messaggio e poi finalmente un comando che invia una e-mail utilizzando l’applicazione sendmail.
Dal momento che non stiamo usando sendmail, abbiamo bisogno di modificare una serie di settori. Sostituire il contenuto di tutto il file di testo con il seguente:

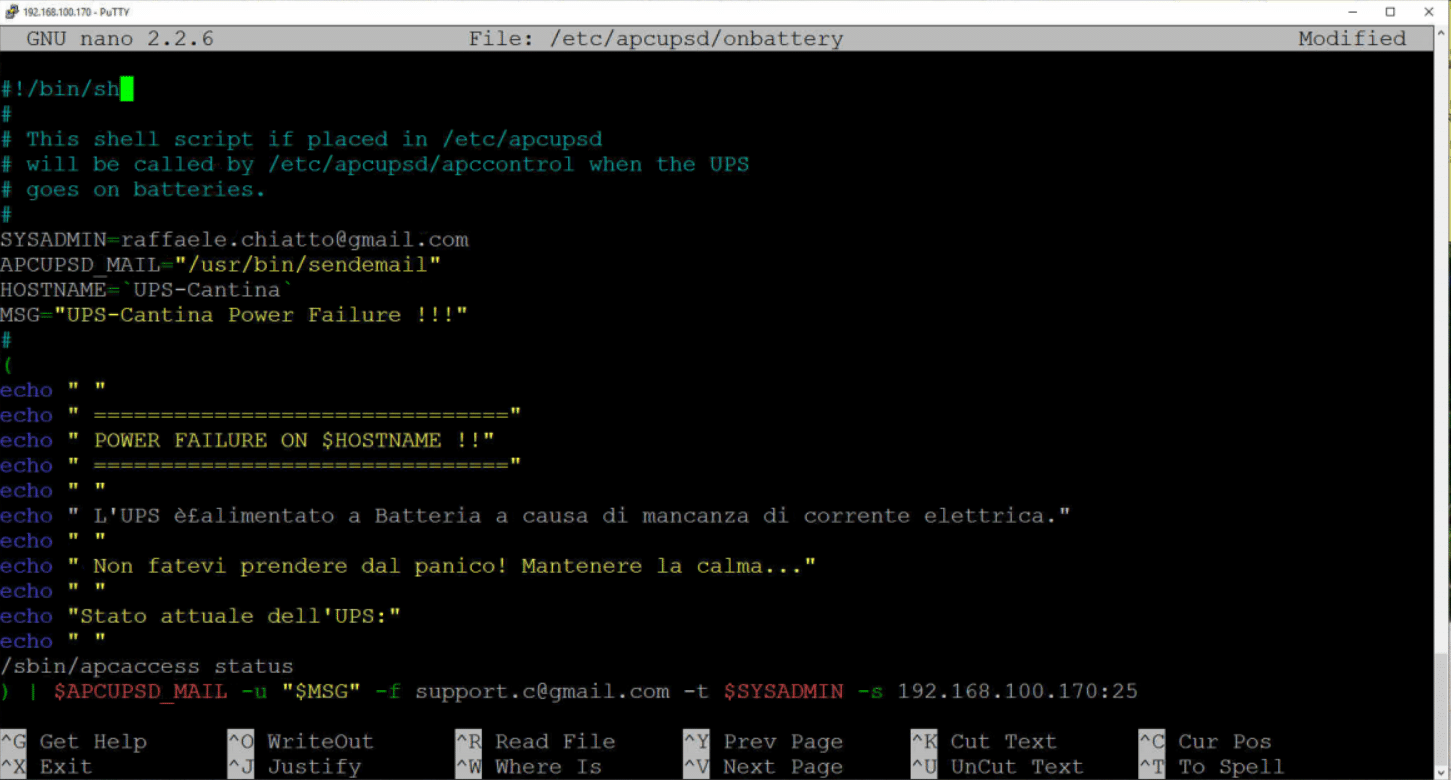

apcraspberry-07


All’interno di questo dovete sostituire i seguenti parametri:

Riga 7: SYSADMIN= [email protected] Inserire al posto della mail [email protected] la mail dove intendete ricevere gli allarmi. Potete inserire più destinatari separandoli con una virgola come mostrato di seguito:
[email protected],[email protected],[email protected]

Riga 9: HOSTNAME=UPS-Cantina Inserire al posto di UPS-Cantina il nome del vostro UPS
Riga 10: MSG=”UPS-Cantina Power Failure” Inserire al posto di UPS-Cantina Power Failure il soggetto che intendete dare alla mail
Riga 13 a 23: Inserire il testo del massaggio della mail
Riga 25: Al posto della mail [email protected] inserite l’indirizzo mail con il quale intendete inviare. Al posto di 192.168.100.170:25 inserite l’IP\Nome del server SMTP seguito da :porta (:25)

5) Per salvare le modifiche apportate al file di configurazione premere CTRL + X, poi “Y” e poi Invio quindi uscire dall’editor di testo Nano.

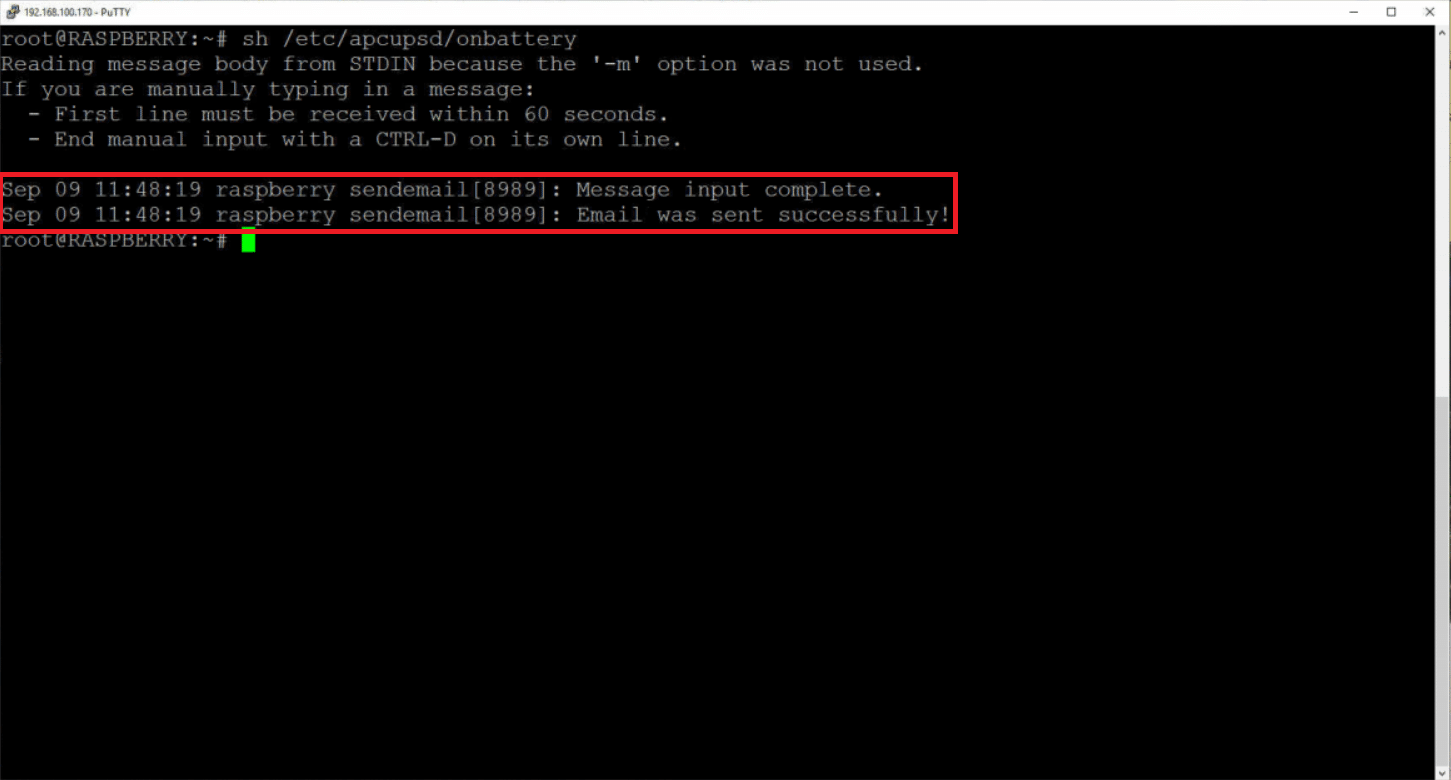

6) A questo punto è possibile verificare lo script semplicemente eseguendolo. Eseguire il file con il comando:


apcraspberry-08
Se l’email è stata inviata correttamente dovremmo vedere una schermata come quella sovrastante con le seguenti righe:


7) A questo punto controlliamo la mail e verifichiamo che sia stata recapitata. Dovrebbe avere le seguenti caratterstiche:

Soggetto Email: Mancanza di Corrente su UPS-Cantina

Contenuto Email:

=============================
POWER FAILURE ON UPS-Cantina
=============================

L’UPS e’ alimentato a Batteria a causa di mancanza di corrente elettrica.

Non fatevi prendere dal panico! Mantenere la calma…

Stato attuale dell’UPS:

APC      : 001,027,0668
DATE     : 2016-09-09 11:47:51 +0200
HOSTNAME : RASPBERRY
VERSION  : 3.14.12 (29 March 2014) debian UPSNAME  : UPS-Cantina
CABLE    : USB Cable
DRIVER   : USB UPS Driver
UPSMODE  : Stand Alone
STARTTIME: 2016-09-08 21:30:29 +0200
MODEL    : Smart-UPS C 1000
STATUS   : ONLINE
BCHARGE  : 100.0 Percent
TIMELEFT : 308.0 Minutes
MBATTCHG : 5 Percent
MINTIMEL : 3 Minutes
MAXTIME  : 0 Seconds
ALARMDEL : No alarm
BATTV    : 27.2 Volts
NUMXFERS : 0
TONBATT  : 0 Seconds
CUMONBATT: 0 Seconds
XOFFBATT : N/A
STATFLAG : 0x05000008
MANDATE  : 2015-08-08
SERIALNO : XXXXXXXXXXXXXXXXX
NOMBATTV : 24.0 Volts
FIRMWARE : UPS 10.0 / ID=1005
END APC  : 2016-09-09 11:48:18 +0200

8) A questo punto è possibile modificare tutti i messaggi elencati nel punto 2)

changeme – segnala quando la batteria dell’UPS deve essere sostituita.
commfailure – avvisa se il Raspberry perde la comunicazione con l’UPS.
commok – avvisa se la comunicazione tra il Raspberry e l’UPS viene ripristinata.
onbattery – avvisa se l’UPS va in modalità batteria a causa di mancanza di corrente elettrica.
offbattery – avvisa se l’UPS ritorna alla modalità di rete dopo una mancanza di corrente elettrica.

Di seguito riporto il codice da sostituire all’interno di ciascun file

9) Modifica dello script changeme lanciando il comando:


Sosituire il codice presente con il seguente


Per salvare le modifiche apportate al file di configurazione premere CTRL + X, poi “Y” e poi Invio quindi uscire dall’editor di testo Nano.

Per testare lo script lanciare il seguente comando:


Se è tutto ok dovremmo ricevere la mail.

10) Modifica dello script offbattery lanciando il comando:


Sosituire il codice presente con il seguente


Per salvare le modifiche apportate al file di configurazione premere CTRL + X, poi “Y” e poi Invio quindi uscire dall’editor di testo Nano.

Per testare lo script lanciare il seguente comando:


Se è tutto ok dovremmo ricevere la mail.

11) Modifica dello script commfailure lanciando il comando:


Sosituire il codice presente con il seguente


Per salvare le modifiche apportate al file di configurazione premere CTRL + X, poi “Y” e poi Invio quindi uscire dall’editor di testo Nano.

Per testare lo script lanciare il seguente comando:


Se è tutto ok dovremmo ricevere la mail.

12) Modifica dello script commok lanciando il comando:


Sosituire il codice presente con il seguente


Per salvare le modifiche apportate al file di configurazione premere CTRL + X, poi “Y” e poi Invio quindi uscire dall’editor di testo Nano.

Per testare lo script lanciare il seguente comando:


Se è tutto ok dovremmo ricevere la mail.

TEST DI FUNZIONAMENTO ALLARMI

A questo punto per essere sicuri che l’invio delle mail funziona correttamente facciamo i seguenti test:

1) Scolleghiamo l’UPS dalla corrente elettrica -> Dovremmo ricevere la mail POWER FAILURE ON UPS

2) Ricolleghiamo l’UPS alla corrente elettrica -> Dovremmo ricevere la mail POWER RESTORE ON UPS

3) Scolleghiamo il cavo USB dal Raspberry -> Dovremmo ricevere la mail COMMUNICATION LOST ON UPS

4) Ricolleghiamo il cavo USB dal Raspberry -> Dovremmo ricevere la mail COMMUNICATION RESTORE ON UPS
