In questa guida illustro come è possibile configurare una Raspberry Pi 3 come access Point e collegarlo ad una rete esistente.
Con questa configurazione il Raspberry sarà configurato all’interno della rete esistente in Bridge.
PRE-REQUISITI
Raspberry Pi 3
Raspbian installato
Per attivare la scheda Wifi bisogna settare la Country
Per accedere alla configurazione della Raspberry lanciare il comando
Default
0
sudo raspi-config

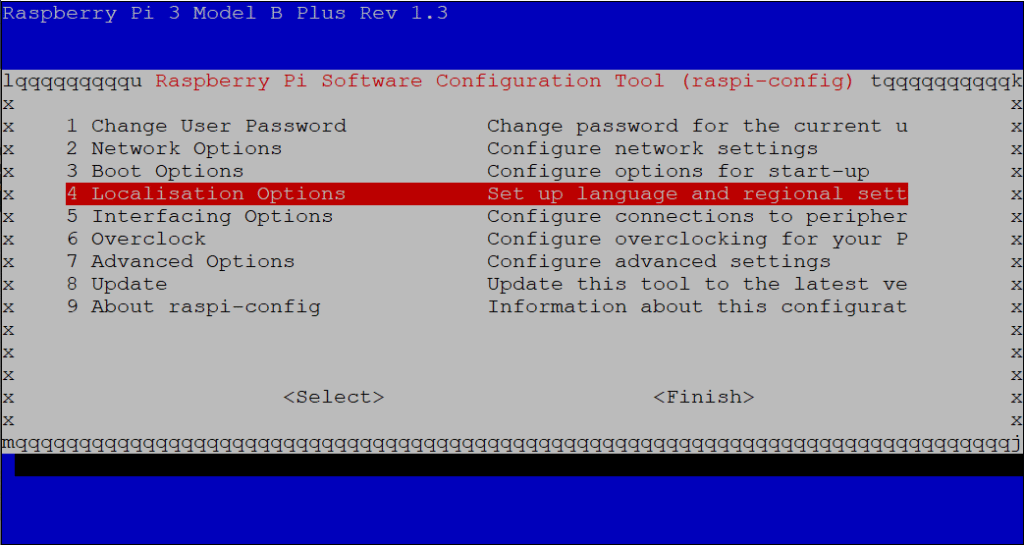

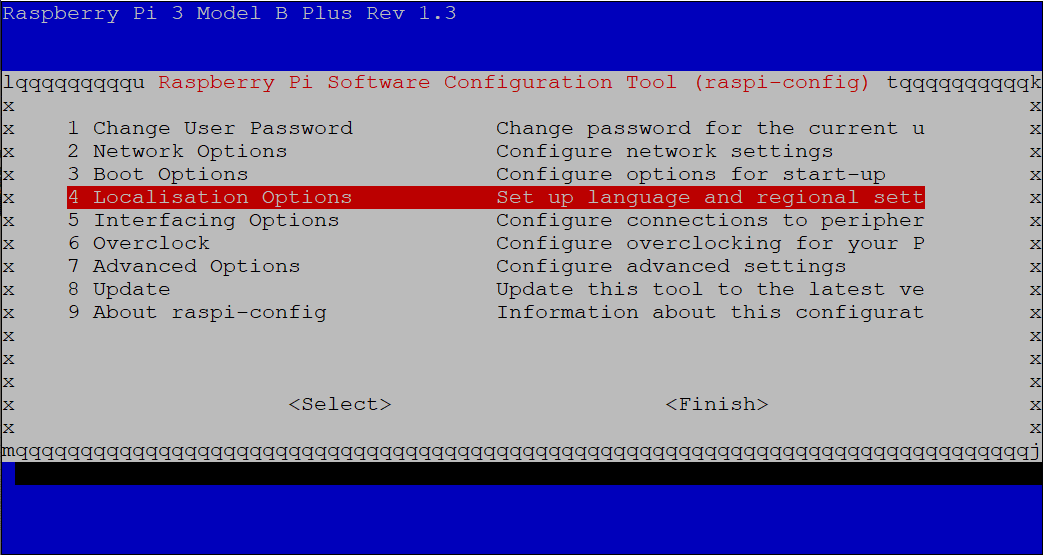

Selezionare l’opzione Localisation Options

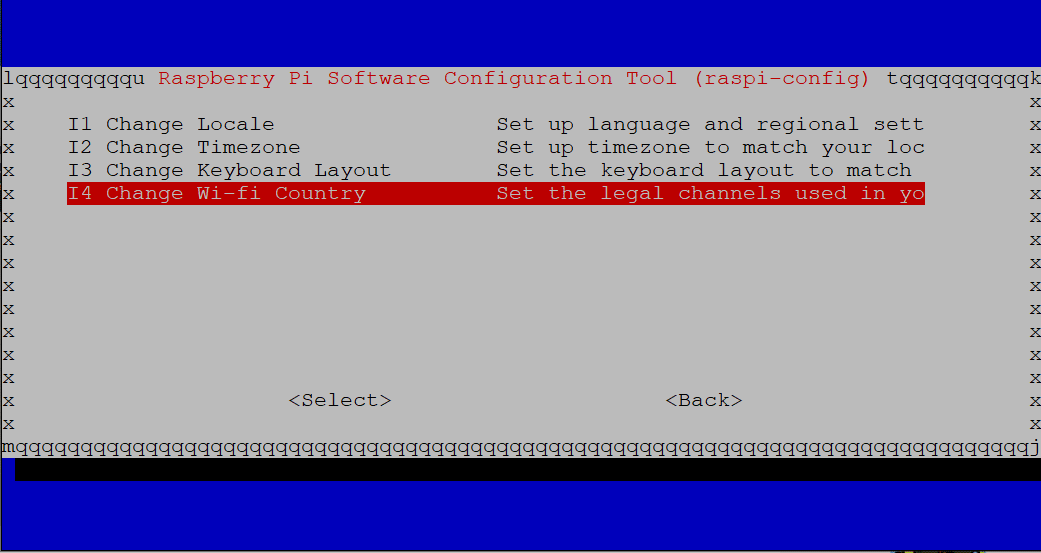

Selezionare l’opzione Change Wi-fi Country

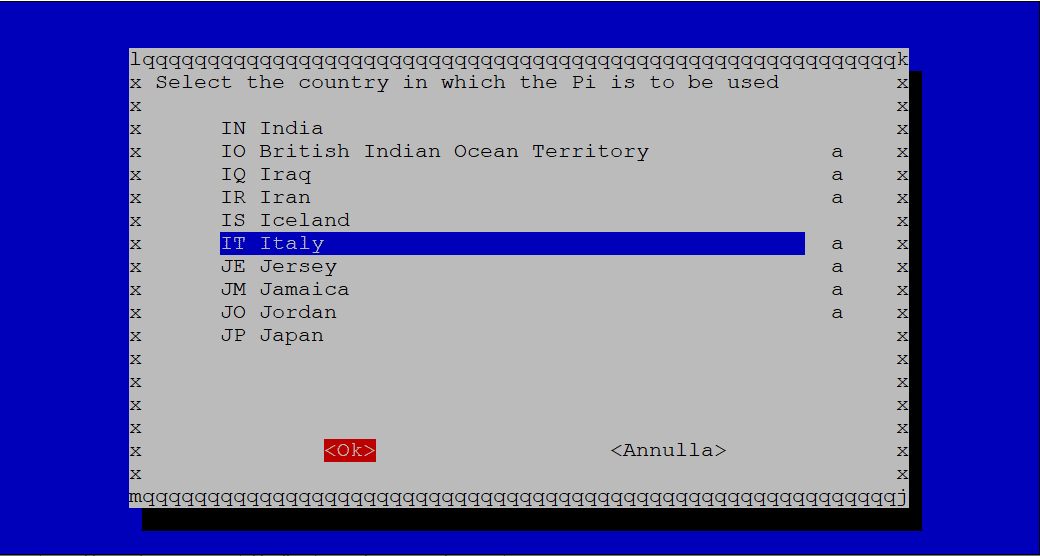

Selezionare IT Italy quindi cliccare su OK

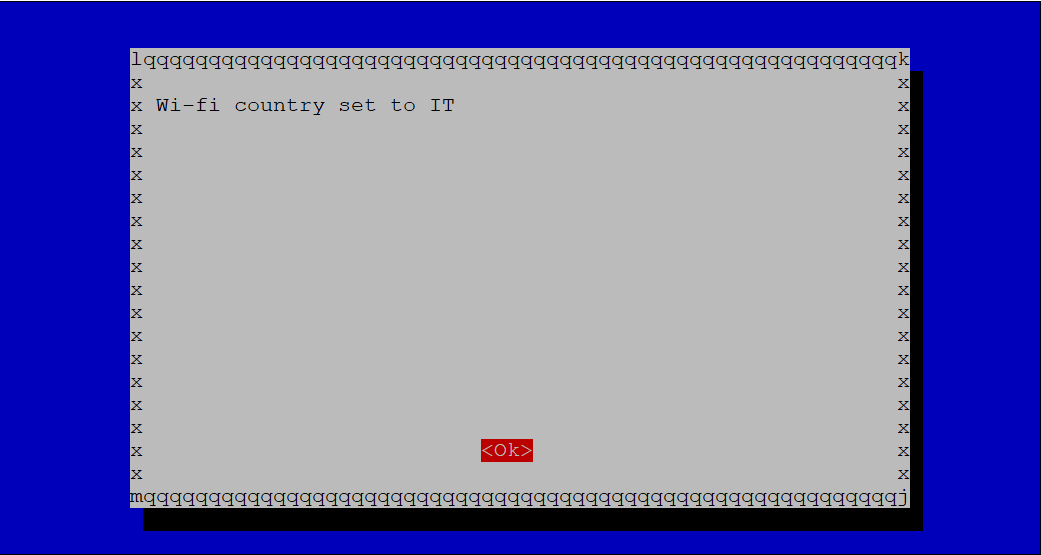

Cliccare su OK per confermare
Uscire dalla configurazione quindi riavviare la Raspberry

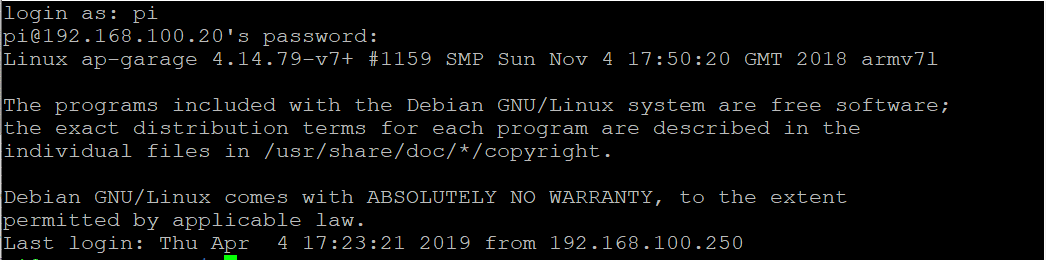

Dopo il riavvio accedendo in SSH noteremo che il messaggio relativo alla scheda di rete Wi-fi è scomparso.
ATTENZIONE: questa configurazione del DHCP non sarà attiva con la modalità di configurazione adotatta di seguito.
CONFIGURAZIONE DELL’ACCESS POINT HOST SOFTWARE (HOSTAPD)
Editiamo il file hostapd.conf con il comando:
Default
0
sudo nano/etc/hostapd/hostapd.conf
Dovremmo vedere le seguenti righe:
Vim
0
1
2
3
4
5
6
7
8
9
10
11
12
13
driver=nl80211
ctrl_interface=/var/run/hostapd
ctrl_interface_group=0
beacon_int=100
auth_algs=1
wpa_key_mgmt=WPA-PSK
ssid=raspi-webgui
channel=1
hw_mode=g
wpa_passphrase=ChangeMe
interface=wlan0
wpa=1
wpa_pairwise=TKIP
country_code=
Al posto delle righe elencate sopra incollare queste righe:
Vim
0
1
2
3
4
5
6
7
8
9
10
11
12
13
interface=wlan0
bridge=br0
hw_mode=g
channel=7
wmm_enabled=0
macaddr_acl=0
auth_algs=1
ignore_broadcast_ssid=0
wpa=2
wpa_key_mgmt=WPA-PSK
wpa_pairwise=TKIP
rsn_pairwise=CCMP
ssid=NOME-DEL-SSID-RETE-WIFI
wpa_passphrase=PASSWORD-WIFI
NOTA BENE: Inserire il ssid e la wpa_passprhase a piacimento
Salvare e chiudere il file di configurazione.
A questo punto dobbiamo veriricare che la posizione del file di configurazione sia corretta.
Per fare questo lanciare il comando:
Default
0
sudo nano/etc/default/hostapd
Verificare che la riga DAEMON_CONF sia come indicato sotto:
Vim
0
DAEMON_CONF="/etc/hostapd/hostapd.conf"
Salvare e chiudere il file di configurazione
CONFIGURAZIONE DEL FORWARDING DEL TRAFFICO + ROUTING
L’idea di questa configurazione è che tutti i dispotivi collegati in Wifi alla Raspberry possano navigare tramite il cavo di rete collegato dalla Raspberry al Router.
Quindi in pratica tutto il traffico proveniente dalla WLAN0 dovrà essre inoltrato alla scheda ETH0
Questo comporta la modifica di un altro file di configurazione:
Default
0
sudo nano/etc/sysctl.conf
All’interno del file cercare la linea:
Vim
0
#net.ipv4.ip_forward=1
eliminare il “#” – lasciando il resto, quindi la riga sarà:
Vim
0
net.ipv4.ip_forward=1
Salvare e chiudere il file di configurazione.
CONFIGURAZIONE DEL BRIDGE
Ora il Raspberry Pi agisce come un punto di accesso a cui altri dispositivi possono connettersi.Tuttavia, questi dispositivi non possono ancora utilizzare il Pi per accedere a Internet.
Per rendere possibile, abbiamo bisogno di costruire un ponte che passerà tutto il traffico tra le interfacce wlan0 ed eth0.
Installare i seguenti pacchetti per abilitare l’installazione del punto di accesso e il bridging con il comando:
Default
0
sudo apt-get install bridge-utils
Aggiungere il nuovo bridge con il comando:
Default
0
sudo brctl addbr br0
Adesso conettere la scheda di rete eth0 al bridge con il comando:
Default
0
sudo brctl addif br0 eth0
A questo punto editare il file delle interfacce con il comando:
Default
0
sudo nano/etc/network/interfaces
Aggiungere le seguenti righe:
Vim
0
1
2
auto br0
iface br0 inet manual
bridge_ports eth0 wlan0
Salvare e chiudere il file di configurazione
Per rendere effettive le modifiche riavviare il Raspberry.
Adesso procediamo con la configurazione dell’IP statico della scheda Bridge creata in precedenza

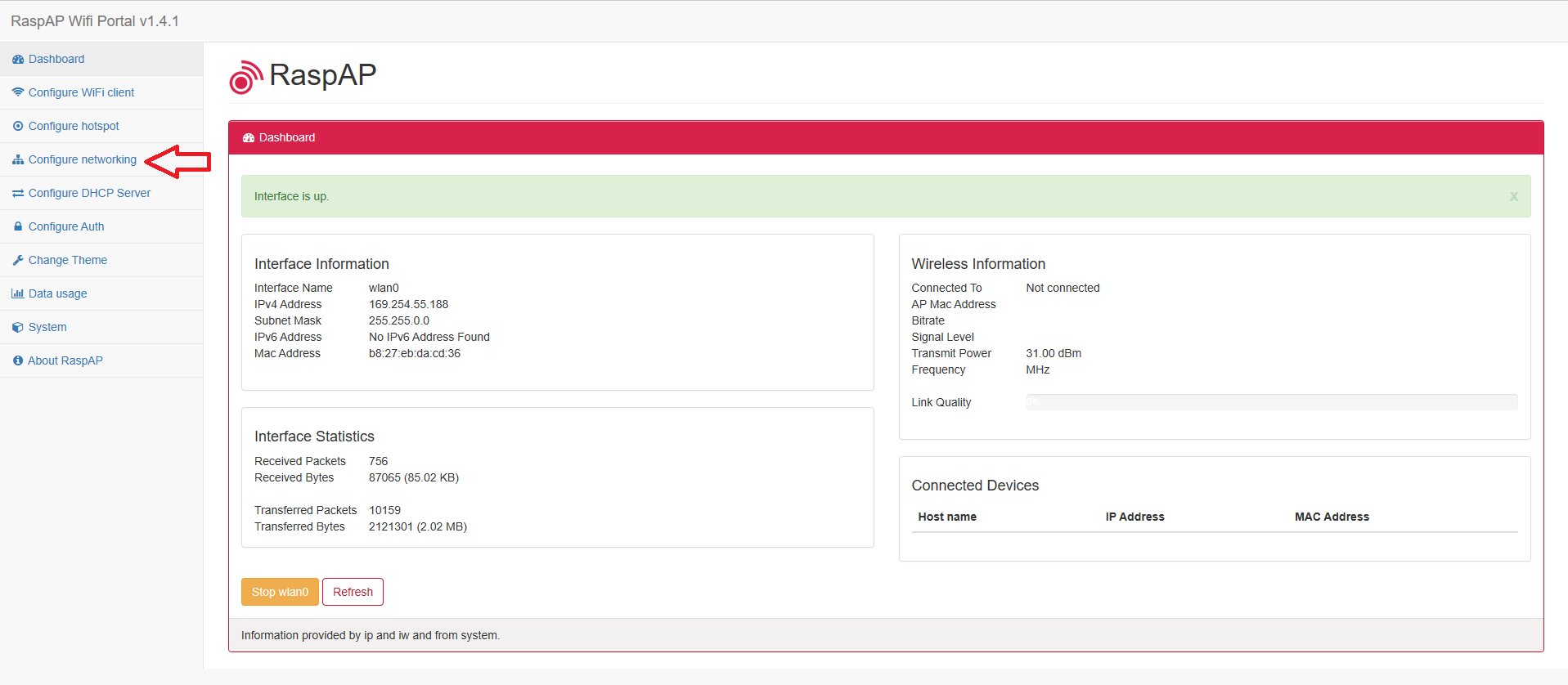

Per fare questo selezioniamo la voce nel menu Configure networking

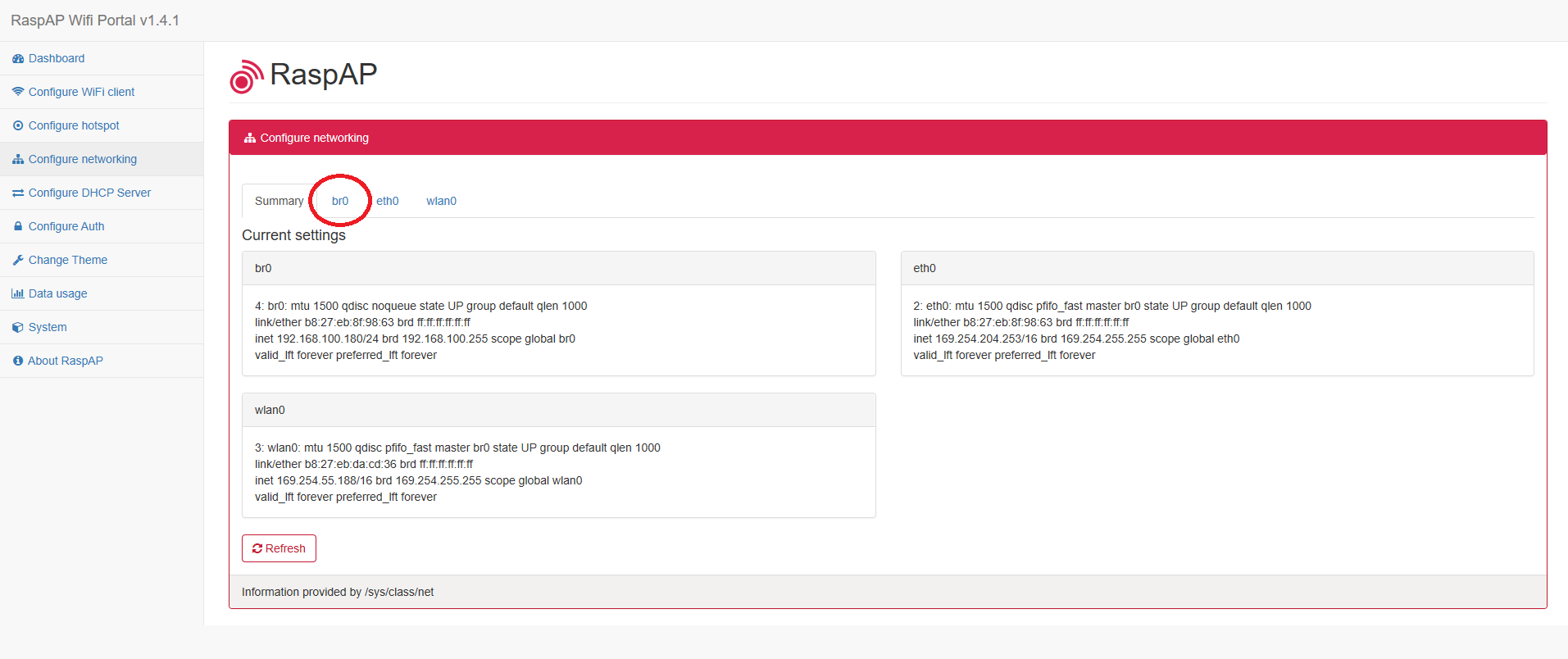

Selzionaimo l’Interfaccia Br0

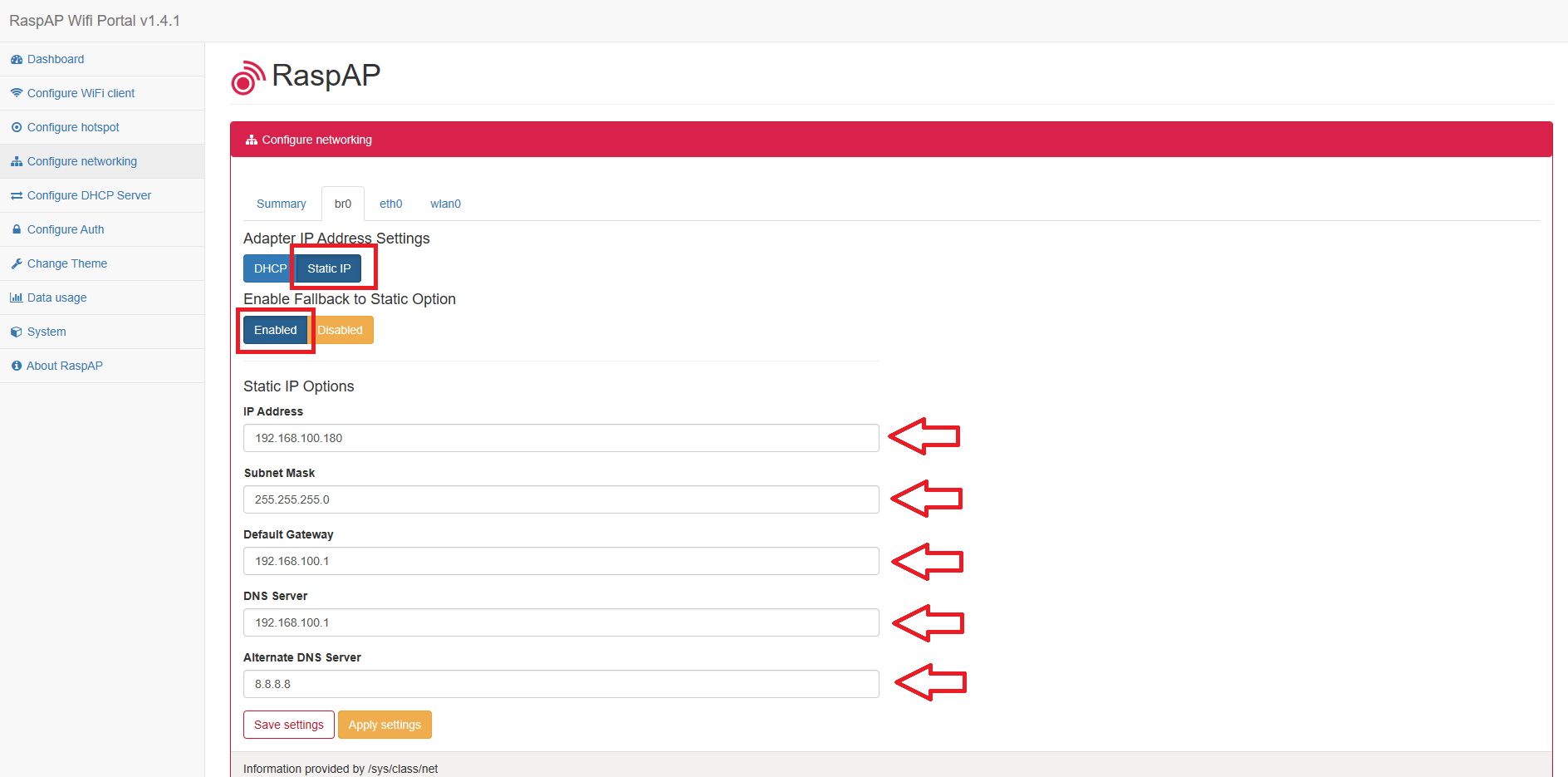

Selezionare Static IP quindi Enable ed inserire tutti i paramentri richiesti della nostra scheda di rete fisica
Cliccare quindi su Save Setting per applicare le impostazioni

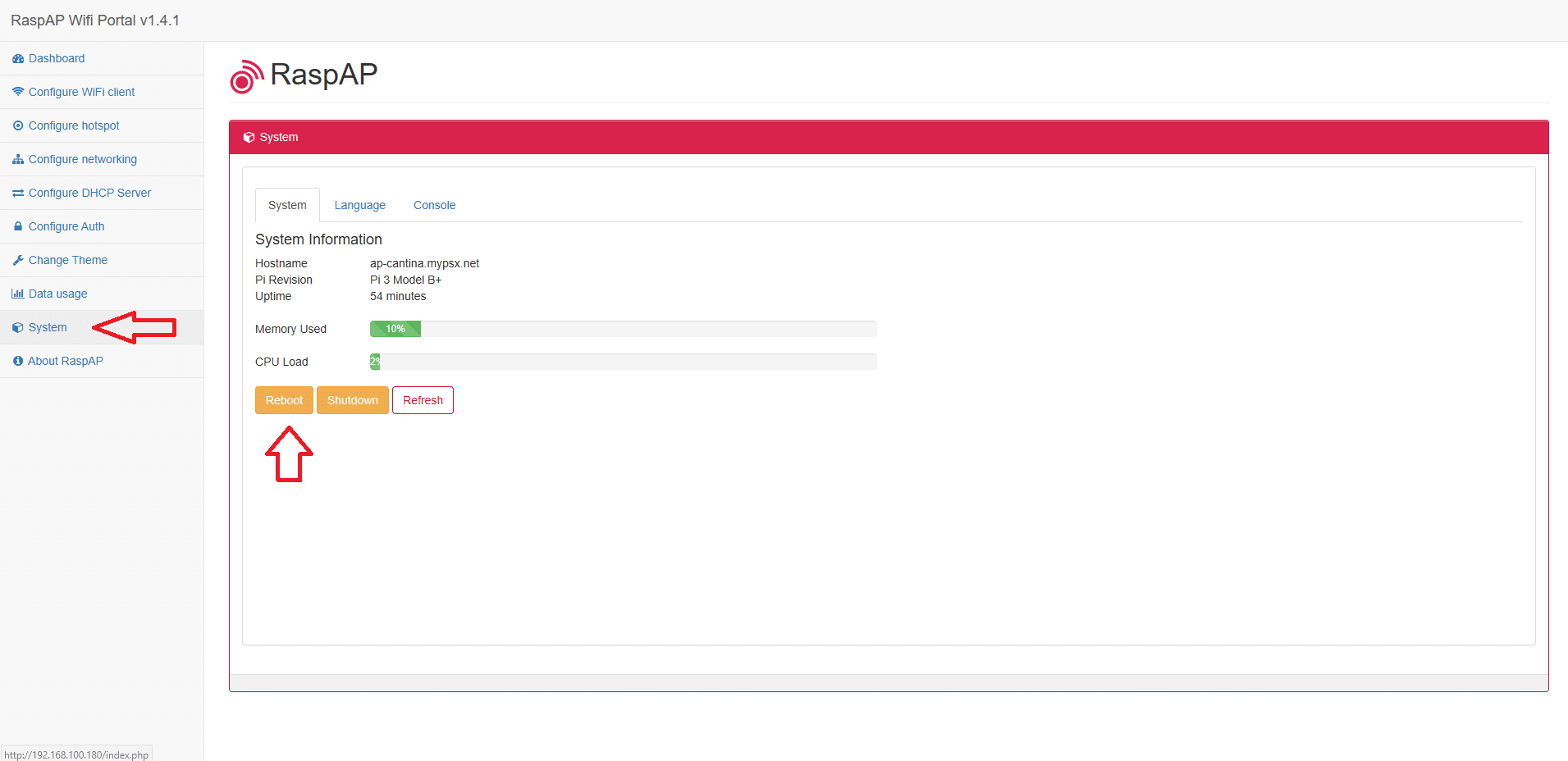

Andiamo quindi sulla voce del Menù System e clicchiamo su Reboot per riavviare il Raspberry
Dopo il riavvio per richiamare la pagina web di configurazione biaogna inserire il nuovo IP Statico configuratom in precedenza.
Quindi il link da richiamare via browser sarà
http://NEW-IP-RASPBERRY
CONFIGURAZIONE CON IPTABLES ATTIVO (FACOLTATIVO)
Se abbiamo il firewall attivo dobbiamo seguire gli steps elencati di seguito.
Aggiungere IP masquerading per il traffico in uscita su eth0 usando iptables con il comando:
Default
0
sudo iptables-tnat-APOSTROUTING-oeth0-jMASQUERADE
Quindi salviamo le nuove regole con il comando:
Default
0
sudo sh-c"iptables-save > /etc/iptables.ipv4.nat"
Per caricare la regola all’avvio, è necessario modificare il file /etc/rc.local e aggiungere quanto segue
linea appena sopra la linea uscita 0:
Lanciamo quindi il comando:
Default
0
iptables-restore</etc/iptables.ipv4.nat
